E-Payment System E-Payment System Eigenschaften eines e-payment

Präsentation zum Thema: "E-Payment System E-Payment System Eigenschaften eines e-payment"—  Präsentation transkript:

1 E-Payment System E-Payment System Eigenschaften eines e-payment
E-Payment System Eigenschaften eines e-payment Systems Sicherheit Skalierbarkeit Mikrozahlungen Bedienbarkeit Kleinhändler Anonymität Ning Liu E-Payment System 1

2 E-Payment System E-Payment System 0. Grundlage für Sicherheit SSL SET
1. Kreditkartenzahlung SSL SET Beispiel von CyberCash 2. Lastschriftverfahren edd 3. Zahlung mit digitalem Bargeld CyberCoin 4. Andere Zahlungsverfahren smartcard Homebanking Zahlung über Handy CCVS Ning Liu E-Payment System 2

3 Grundlagen für Sicherheit
Verschlüsselungsverfahren Symmetrische Verfahren(Secret Key) Asymmetrische Verfahren(Public Key) Datenintegrität Hash-Algorithmen(Fingerabdruck) E-Payment System 3

4 Grundlagen für Sicherheit
Authentisierung elektronische Signatur PIN(Personal Identity Number) TAN(Tansaction Number) 110101 Nachricht Finger- abdruck Unterschrift Hash- funktion Geheimer schlüssel(A) Empfänger B A Sender öffentlicher = Internet Grundkonzept digitale Signatur E-Payment System 4

5 Kreditkartenzahlung E-Payment System Processor Processor Card
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Processor Processor Card Associations Merchant Consumer Merchant Bank (Acquirer) Sets up merchant Extends credit Assumes risk of merchant Funds the merchant Card-Issuing Bank (Issuer) Issues card Extends credit Assumes risk of card Cardholder reporting E-Payment System QUELLE: 5

6 Non-Internet (telephone) line
SSL - Secure Socket Layer Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS wird von Netscape eingeführt sichere Nachrichtenübertragung authentische Nachrichtenübertragung basiert auf Authentisierungs- und Verschlüsselungstechnologien Merchant Secure “tunnel” through the Internet Non-Internet (telephone) line Credit Card Acquirer Similar to ordinary phone order Acquirer notifies Issuer Internet Credit Card Issuer Issuer bills Consumer E-Payment System Consumer QUELLE: 6

7 SSL - Secure Socket Layer
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Ablauf einer SSL - Transaktion QUELLE: 1. Kunde sucht sich Produkt im Onlineshop aus. 2. Kundendaten via SSL-Protokoll übertragen 3. Die Daten an den Gateway-Server weiter reichen 4. Direktleitung Verbindung zur Kreditkarteninstitute 5. Alle Daten werden hier überprüft. E-Payment System 7

8 SET - Secure Electronic Transaction
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS offener Standard für eine sichere Kreditkartenzahlung über unsicherer Netzwerke von VISA, MasterCard, IBM, und Microsoft entwickelt sichere Datenübertragung über das Netz - mit asymmetrischem RSA-Algorithmus verschlüsselt Identität von Händler und Kartenhalter - durch digitale Unterschrift mit Zertifikat Autorisierung der Zahlung - digitale Unterschrift E-Payment System 8

9 SET - Secure Electronic Transaction
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS SET-Teilnehmer Requires both consumer and merchant to have digital certificates Merchant never sees any payment information -- it is passed to the acquirer Bank never sees any order information, only payment information E-Payment System 9 QUELLE:

10 SET - Secure Electronic Transaction
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS 1 Bestellung(Purchase Request) Merchant Authorisierung (Payment Authorization) 2 Secure “tunnel” through the Internet 3 Abrechnung (Payment Capture) 2 3 1 Internet Credit Card Acquirer 2 3 Credit Card Issuer Issuer bills Consumer Consumer E-Payment System QUELLE: 10

11 SET - Secure Electronic Transaction
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Ablauf einer SET Transaktion Acquirer Payment Gateway Card- holder Merchant Issuer purchase request (Bestellung) Initiate request Initiate response P - request Auth- request payment authorization (Authorisie- rung) Auth- request Auth- response Auth- response P - response Cap - request payment capture (Abrechnung) Cle- request Cle- response E-Payment System Cap - response 11

12 E-Payment System CyberCash Systemkomponenten von CyberCash
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS bietet eine auf SET 1.0 basierende Abwicklung von Kreditkartenzahlungen im Internet an Systemkomponenten von CyberCash Die CyberCash-Geldbörse (Wallet) Software für Online-Konsumenten Die CyberCash-Kasse (CashRegister) Softwarepaket für Online-Händlern Das CyberCash-Gateway Brücke zwischen dem Internet und den Finanzinstitutionen E-Payment System 12

13 E-Payment System Umsetzung von SET am Beispiel CyberCash Kreditkaten
-zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS (Wallet) (Register) QUELLE: E-Payment System 13

14 Lastschriftverfahren
edd - electronic direct debit Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Geldbeträge direkt vom Konto des Kunden abbuchen Kundenunterschrift erforderlich Online-Kauf über Dritte die Abbuchung vornehmen Datenträgeraustausch-Satz wird für die Übermittlung von Zahlungsaufträge eingesetzt. E-Payment System 14

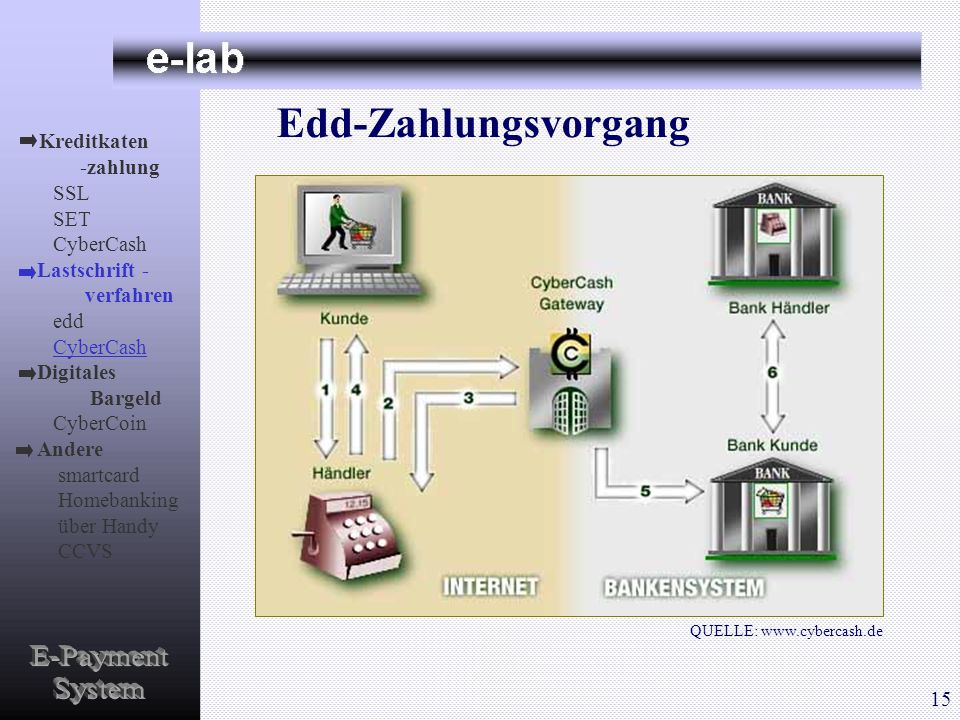

15 E-Payment System Edd-Zahlungsvorgang Kreditkaten -zahlung SSL SET
CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS QUELLE: E-Payment System 15

16 Digitales Bargeld E-Payment System
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Ziel: die Eigenschaften und die Funktionalität des realen Bargeldes in die digitale Welt abzubilden (Anonymität, Mikrozahlungen) Philosophie: Transaktionen werden über eine Art Ersatzwährung abgewickelt, die nur von autorisierten Firmen in echtes Geld umgetauscht werden kann. Der User kauft „elektronische Münzen“ und kann mit diesem virtuellen Geld einkaufen. E-Payment System 16

17 CyberCoin von CyberCash
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS CyberCoin - Beträge laden E-Payment System QUELLE: 17

18 CyberCoin von CyberCash
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS mit CyberCoin bezahlen E-Payment System QUELLE: 18

19 Smartcard E-Payment System Smartcards sind elektronische Geldbörsen.
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Smartcards sind elektronische Geldbörsen. Debit-Eigenschaften Freie Verfügbarkeit Anonymität Die Smartcard hat eine eigene CPU und Speicher. Für die Internetnutzung von Smartcards ist ein Chipkartenleser nötig. E-Payment System 19

20 Homebanking E-Payment System TeleBanking per PC InternetBanking
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS TeleBanking per PC Das PC vom Kunden ist direkt mit dem Rechner der Bank verbunden. Sicherheit: persönliche TeleBanking-Nummer PIN(Persönliche Identifikationsnummer) TAN(Transaktionsnummer) InternetBanking modernste Form des Homebanking Sicherheit: HBCI(HomeBanking Computer Interface) WAP-Banking E-Payment System QUELLE: 20

21 Zahlung über Handy von Paybox
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS Was ist Paybox? Mit paybox kann man von seinem Mobiltelefon aus im Internet und bei mobilen Dienstleistern bezahlen. Was man braucht? Ein gewöhnliches Handy und ein eigenes Girokonto. Sicherheit Die Zahlung wird nicht über das Internet autorisiert, sondern per PIN und über das sichere Mobilfunknetz so Payboxer werden: sich anmelden paybox bearbeitet die Angaben Starterpaket und paybox-PIN erhalten E-Payment System 21

22 E-Payment System Funktionsweise paybox-to-paybox
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS 1.Der Kunde wählt paybox als Zahlungsoption, und gibt die Mobiltelefon-Nummer ein. 2.Der Händler schickt die Transaktion an paybox. Paybox ruft den Kunden zurück und nennt den Zahlungsempfänger und den Betrag. 3.Der Kunde gibt die Transaktion durch PIN frei. 4.Paybox erledigt Zahlungsvorgang per Lastschrift. Internet-to-paybox 1.Zahlende gibt Zahlungsempfänger seine Nummer. 2.Zahlungsempfänger paybox Zahlende 3.Zahlende gibt die Transaktion frei. 4.Paybox erledigt Zahlungsvorgang per Lastschrift. paybox-to-paybox 1.Kunde gibt den Vertragspartner seine Nummer. 2.Partner paybox Kunde 3.Kunde gibt die Transaktion frei. 4.Paybox erledigt Zahlungsvorgang per Lastschrift. E-Payment System mobile-to-paybox 22

23 Credit Card Verification System
Kreditkaten -zahlung SSL SET CyberCash Lastschrift - verfahren edd Digitales Bargeld CyberCoin Andere smartcard Homebanking über Handy CCVS CCVS(Credit Card Verification System) ist ein freie Software von Red Hat. CCVS läuft auf Unix und Linux. CCVS simuliert Zahlungsverkehr Terminal mit Hilfe von PC und Modem. CCVS bietet Schnittstelle zu Programmierungs- und Scriptsprache, z.B. C, Tcl, Perl, Java. CCVS unterstützt nur amerikanische Kreditkartenprotokolle. E-Payment System 23

24 Links und Literatur E-Payment System
R. Schuster, J. Färber, M. Eberl: „Digital Cash“ , Springer 1997 M. Stolpmann : „Elektronisches Geld im Internet“, O‘Reilly 1997 K. Best: „ Electronic Commerce“, Addison-Wesley 2000 G. Lepschies: „ E-Commerce und Hackerschutz“,Vieweg&Sohn 1999 M. Merz: „ Electronic Commerce“, dpunkt 1999 Brokat Page: CyberCash Page: DigiCash/eCash Page: Paybox page: tecChannel page: CCVS: E-Payment System 24
