1 HMI-SPS – XVC601 Visualisierung und SPS in Einem!

2 HMI-SPS – XVC601 Produkt- Eigenschaften (I): SPS
Leistungsfähige SPS Max. Programm 1024 KB Max. Daten 256 KB Remanente Daten 32 KB 0,07ms pro 1000 Anweisungen Multitasking Schnittstellen Serielle Schnittstelle RS232 CANopen 500 KBit/s Ethernet 10/100 MBit/s Profibus DP optional CompactFlashTM Speicherkarte 32 MB Programm- und Projektablage Rezepturverarbeitung Datenablage Standard Dateisystem Kommunikationsmöglichkeiten OPC-, FTP-, Web,-Server

3 HMI-SPS – XVC601 Produkt- Eigenschaften (II): brillante Displays
Displays mit und ohne Touch Touch Infrarot Touch Resistiv Ohne Touch Größe 6,4‘‘, 10‘‘, 12‘‘, 15‘‘ Auflösung 640x480 bei 6,4‘‘ und 10‘‘ 800x600 bei 12‘‘ 1024x768 bei 15‘‘ Farben 256000 Visualisierungssoftware XSoft-EPAM

4 HMI-SPS – XVC601 Produkt- Eigenschaften (III): Visualisierung mit EPAM
Speicher für Visualisierung 22 MB Meldungen max Alarme max. 1008 Alarmhistorie max. 512 Prozessvariablen max Prozessbilder ca Online Sprachen ca. 5 Zeichensprachen chinesisch, japanisch,... Rezepturen Editierbar im ASCII-Textformat Passwort 10 Ebenen

5 HMI-SPS – XVC601 System- Eigenschaften(I): CANopen
CAN / CANopen Geschwindigkeit max. 500 KBit/s Funktionen CANopen „Busmaster“ Auch als „Slave“ benutzbar Bibliothek mit Basisfunktionen Automatisierter SPS-SPS Datenaustausch Netzwerkvariablen: Zyklisch, Ereignisgesteuert

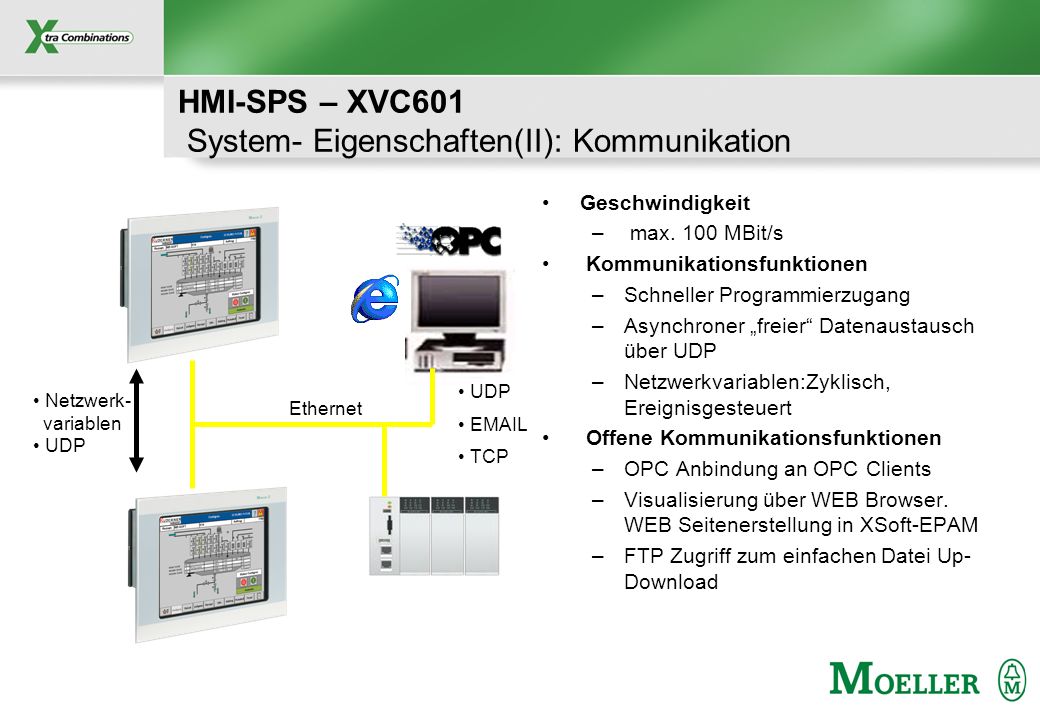

6 HMI-SPS – XVC601 System- Eigenschaften(II): Kommunikation
Geschwindigkeit max. 100 MBit/s Kommunikationsfunktionen Schneller Programmierzugang Asynchroner „freier“ Datenaustausch über UDP Netzwerkvariablen:Zyklisch, Ereignisgesteuert Offene Kommunikationsfunktionen OPC Anbindung an OPC Clients Visualisierung über WEB Browser. WEB Seitenerstellung in XSoft-EPAM FTP Zugriff zum einfachen Datei Up- Download UDP TCP Ethernet Netzwerk- variablen

7 HMI-SPS – XVC601 Technische Daten
Typ XCC-601-DVI-V1-000 XCC-601-DVI-DPM-V1-000 XCC-601-DVI-DPS-V1-000 Programm-/Datenspeicher 1024 KB/ 256 KB Performance 0,07 ms Ethernet Schnittstelle Ja WEB Server Profibus DP Nein Master Slave CANopen Programmiersystem/ Visualisierung XSoft ab Version 2.3.2 XSoft-EPAM
