1 Series NRX (IZMX) Kommunikation - Training Anzeigen und Bedienen aus der Ferne über optionale Schnittstellenmodule in der Hilfskontaktleiste MCAM, PCAM, ECAM (Communication Adapter Module) July 2011 Integrated smart Communication Interfaces

2 Unterstützte Schnittstellen
ModbusRTU Slave PROFIBUS-DP V0 Slave ECAM PCAM MCAM Ethernet SMTP Mail http(s) WebServer Offene Leistungsschalter ICAM IncomBUS (USA) IZMX 16/40

3 Anwendungsfelder PROFIBUS-DP SPS Maschinenbau MOEM Energie monitoring
http (WebServer) SMTP Fernalamierung (mail) Gebäude/Energieverteilung EOEM EATON Power Expert System Leittechnik ModbusRTU Verfahrenstechnik SPS OPC

4 Kommunikationspartner
MCAM Feldbus Protokolle SPS oder Leitsystem PCAM ECAM Bediener http SMTP

5 Übersicht der möglichen Daten
Auslöser 520M 1150 Status offen/geschlossen/ausgelöst X X Warnungen X X Messdaten Ströme X X Spannungen X Frequenz X Leistung / Energie / Oberwellen X Protokollierung Alarme X (konfigurierbar) Ereignisse** X Messdaten** X Steuerbefehle öffnen/schließen/reset nach Auslösung X X ARMS Wartungsmode (ein/aus)* X X Konfiguration Auslöseparameter** X Protokollierung** X *nicht bei PCAM **nur mit ECAM

6 Prinzipbild blau = Verdrahtung rot = Optional für Fernschalten TU
Busanschluss Versorgung 24V DC Versorgungsspannung Schaltbefehl Serielle Schnittstelle Versorgung TU Arbeitsstromauslöser Einschaltmagnet Strom/Spannung Senors Schutzfunktion Messdaten Statussensoren ein-/ausgeschaltet

7 Anzeige- und Bedienelemenete
Betrieb Init mit TU xCAM Ig aus Messung Keine Verbindung mit TU Ig aus FI Berechnung Freigabe Fernschalten Sperren Fernschalten Source Ground

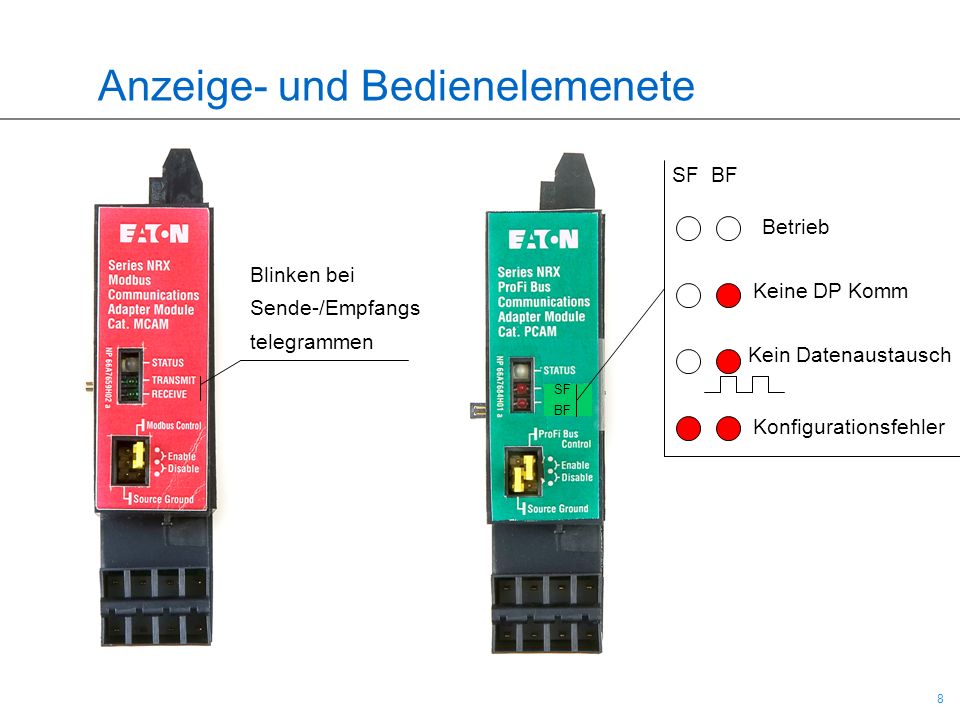

8 Anzeige- und Bedienelemenete
SF BF Betrieb Blinken bei Sende-/Empfangs telegrammen Keine DP Komm Kein Datenaustausch SF BF Konfigurationsfehler

9 Sicht von oben auf CAM Modul in Hilfskontaktleiste
MCAM Verdrahtung MCAM Sicht von oben auf CAM Modul in Hilfskontaktleiste 1 17 19 21 23 25 27 35 2 18 20 22 24 26 28 36 53 54 ST1 SGF2 +24V CMM1 CMM3 SR1 ST2 SGF1 AGND CMM2 CMM4 SR2 Verdrahtung für Fernschalten ST Shunt Trip (Arbeitsstromauslöser) SR Spring Release (Einschaltmagnet) Modbus Control Source Ground Enable Disable Communications Adapter Module Cat. MCAM 5 Steuerspg. für Fernschalten Close Open 4 3 COM - R 2 0V Versorgung CAM 24 Vdc- 1 24 Vdc+ 24 Vdc+ Integrierter Statussensor (on/off) im Schalter Modbus RTU Master 4 Shield GND** 3 COM - C inverting 2 A (Tx/Rx-) Tx/Rx- 1 B (Tx/Rx+) Tx/Rx+ non-inverting RS-485 Modbus MCAM

10 Sicht von oben auf CAM Modul in Hilfskontaktleiste
PCAM Verdrahtung PCAM Sicht von oben auf CAM Modul in Hilfskontaktleiste 1 17 19 21 23 25 27 35 2 18 20 22 24 26 28 36 53 54 ST1 SGF2 +24V CMM1 CMM3 SR1 ST2 SGF1 AGND CMM2 CMM4 SR2 Verdrahtung für Fernschalten ST Shunt Trip (Arbeitsstromauslöser) SR Spring Release (Einschaltmagnet) PROFIBUS Control Source Ground Enable Disable Series NRX Communications Adapter Module Cat. PCAM PROFIBUS DP Master RS-485 PROFIBUS DP Steuerspg für Fernschalten 5 Close 4 Open 3 Integrierter Statussensor (on/off) im Schalter COM - R 2 24 Vdc- 0V Versorgung CAM 1 24 Vdc+ 24 Vdc+ PCAM

11 Sicht von oben auf CAM Modul in Hilfskontaktleiste
ECAM Verdrahtung ECAM Sicht von oben auf CAM Modul in Hilfskontaktleiste 1 17 19 21 23 25 27 35 2 18 20 22 24 26 28 36 53 54 ST1 SGF2 +24V CMM1 CMM3 SR1 ST2 SGF1 AGND CMM2 CMM4 SR2 Verdrahtung für Fernschalten ST Shunt Trip (Arbeitsstromauslöser) SR Spring Release (Einschaltmagnet) Series NRX Ethernet Communications Adapter Module Cat. ECAM 5 Steuerspg für Fernschalten Close 4 Open 3 COM - R 2 0V 24 Vdc- Versorgung CAM 1 24 Vdc+ 24 Vdc+ Ethernet Control Enable Ethernet Network, Switch, oder PC Disable Integrierter Statussensor (on/off) im Schalter Source Ground ECAM

12 CAM Konfiguration 520M xCAM Konfiguration aller CAM Module über den jeweiligen Auslöser Kein zusätzliches SW Werzeug erforderlich

13 CAM Konfigurationsparameter über 520M
CAM Konfiguraton über Trip Unit 520 PCAM SP 00 PROFIBUS Adresse 1-125 MCAM ECAM SP 00 Modbus Adresse 1-247 SP 01 Baudrate 0-3 SP 02 Parität 0-2 SP 03 Stoppbits 0-1 SP 00 DHCP aktivieren 0,1 SP 01 IP Adresse MSB 0-255 SP 02 IP Adresse SP 03 IP Adresse SP 04 IP Adresse LSB 0-255 SP 05 Subnetz Maske SP 06 Default Gateway (3.byte) 0-255 SP 07 Default Gateway (4.byte) 0-255 SP 08 PIN rücksetzen Baudrate 0=1200baud 1=4800baud 2=9600baud 3=19200baud Parität 0=keine 1=ungerade 2=gerade Stoppbit 0=1bit 1=2 bit

14 Eingabe der Konfiguration mit 520M
Scroll Reset Anzeige Betätigen und halten PH 1 xx 5s warten PH 1 xx Kurz betätigen um Wert zu erhöhen 1 s SP 00 0000 1s loslassen und wieder betätigen für nächsten Parameter 1 s SP 00 0001 Kurz betätigen um Wert zu erhöhen 1 s SP 01 0000 SP 01 0001 Wiederholen bis alle Parameter eingegeben sind loslassen zum Speichern nach letztem Wert Konfiguration Anzeige

15 ModbusRTU – Verfügbare Daten
Lesen IZM Status Ströme RMS Ströme Scheitelwert Spannungen L-N,L-L Leistung Wirk-/Schein-/Blind- Wirkfaktor CosPHI Energie Wirk-/Schein und Richtung Befehle öffnen/schließen ARMS Wartungsmodus an/aus Reset nach Auslösung Min-/Maxwerte zurücksetzen

16 PROFIBUS-DP – Verfügbare Daten
Zyklischer Datenverkehr Format Anzahl der byte Lesen IZM Status X Ströme X X X X Spannung Mittelwert X Wirkfaktor cos phi X X X Energie X X(MWh) X(KWh) Alle Spannungen (L-N,L-L) X X Scheinleistung X X Befehle öffnen/schließen X Reset nach Auslösung X Es kann zusätzlich zu Format 0 ein weiteres Format ausgewählt werden Auslöser 1150 erforderlich

17 ECAM – Application/promotion Fields
ApplicationField Remote Monitoring Control Commissioning/ Maintenance 520M 1150 Power Expert link x x Scada/PLC communication V2 V2 messaging* x x Data logging/trending x x Parameter setting - V2 Fault analysis - V2 * An server on the TCP/IP network is required

18 ECAM – Menü Struktur ECAM Zeit Übersicht der Alarme IP Adresse
Aktualdaten und Kommandos Historie Konfiguration

19 ECAM – Steuerkommandos
Kommandos „Reset Trip“ und „Close Request“ ermöglichen Fernschalten nach einer Auslösung

20

21 Email Benachrichtigung als Beispiel
-----Ursprüngliche Nachricht----- Von: Gesendet: Freitag, 17. Juni :08 An: Menden, Rainer; Flynn, Ryan T Betreff: ECAM Event Report ACKED { Ia } ID=965 Event=Critical - High Current Phase A Device=Ryan's Trip Unit Time=06/17/ :08:19 /PnP/RS422-1/0/mACIA/Value=4754 Serial Number=00:D0:AF:0D:01:08 MAC=00:D0:AF:0D:01:08 Location=Conference Room 2N2 Model=ECAM

22 Demokoffer für Vorführung und Test
Series NRX Communication Demokoffer mit Auslöser und Kommunikationskomponenten Für Demonstration und Testzwecke Zur Ausleihe bei CB-P/Nikolic PROFIBUS-DP Ethernet ModbusRTU open close ARMS off on opened closed

23

24 Backup Leistungsfaktor: Wirk-/Scheinleistung Bei sinusförmigen Größen:
Wirkfaktor: Wirk-/Scheinleistung = cos phi Datenübertrgungsrate bit/s Baudrate Anzahl der max. Zustandsänderungen/s

25 Polarität bei ModbusRTU bei verschiedenen Geräten
XV-102 USB-RS 485 Converter RS485 Pin 3 A Pin 7 B + - Pin 3 Pin 2 Modbus RTU B A TB2-1 B TB2-2 A XIOC-SER Tx/Rx- Tx/Rx+ XC200

26

27 MCAM Communication Wiring*
(Front View of MCAM) (Top View of a mounted MCAM on IZM) 1 17 19 21 23 25 27 35 2 18 20 22 24 26 28 36 53 54 ST1 SGF2 +24V CMM1 CMM3 SR1 ST2 SGF1 AGND CMM2 CMM4 SR2 wiring for remote control (Shunt trip and spring release) Modbus Control Source Ground Enable Disable Communications Adapter Module Cat. MCAM 5 Close 4 Open 3 COM - R 2 0V 24 Vdc- 1 24 Vdc+ 24 Vdc+ Integrated Status (on/off) sensors in breaker Modbus RTU Master 4 Shield GND** 3 COM - C inverting 2 A (Tx/Rx-) Tx/Rx- 1 B (Tx/Rx+) Tx/Rx+ non-inverting RS-485 Modbus MCAM
