1 Logistikstammdaten-aufbau für Subsidiary Integration in One Client (Handel)
SAP Best Practices SIOC V2.604

2 Produkthierarchie Logistik

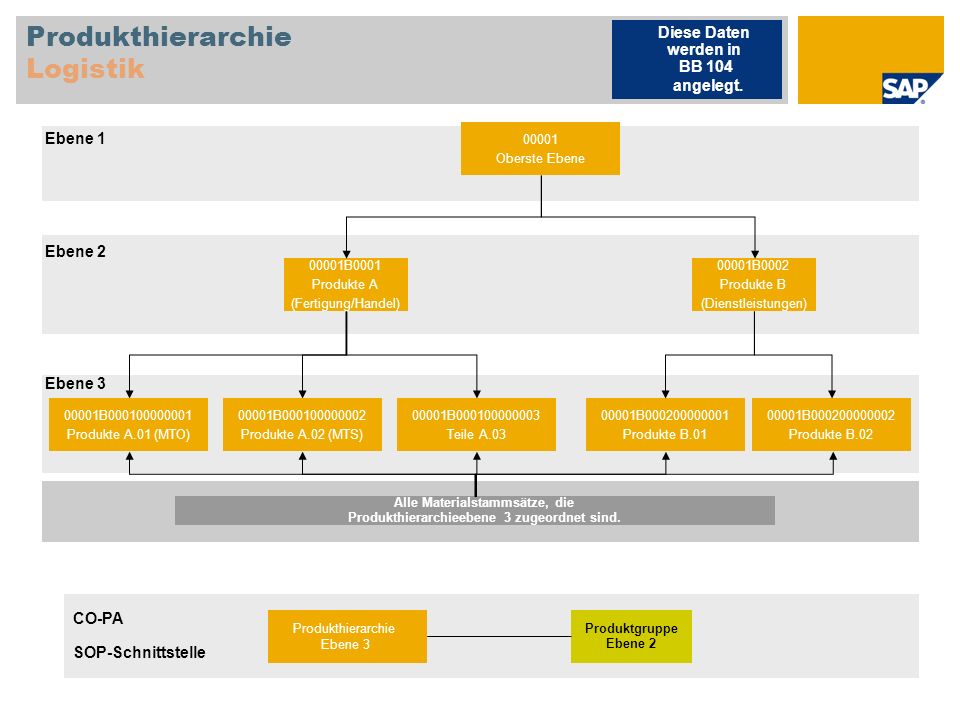

Diese Daten werden in BB 104 angelegt. 00001 Oberste Ebene Ebene 1 Ebene 2 00001B0001 Produkte A (Fertigung/Handel) 00001B0002 Produkte B (Dienstleistungen) Ebene 3 00001B Produkte A.01 (MTO) 00001B Produkte A.02 (MTS) 00001B Teile A.03 00001B Produkte B.01 00001B Produkte B.02 Alle Materialstammsätze, die Produkthierarchieebene 3 zugeordnet sind. CO-PA SOP-Schnittstelle Produkthierarchie Ebene 3 Produktgruppe Ebene 2

3 Klassifizierung Klassen und Merkmale für Chargen
Diese Daten werden in BB 117 angelegt. Klasse YB_EXP_DATE_001 Chargenprodukte mit Verfalldatum Klasse YB_EXP_DATE_002 Chargensuchklasse mit Verfalldatum Merkmal LOBM_VFDAT Verfalldatum, Restlaufzeit Merkmal LOBM_RLZ Restlaufzeit für Charge Merkmal LOBM_LFDAT Liefertermin Chargenfindung Merkmal LOBM_VFDAT Verfalldatum, Restlaufzeit Wird in allen Prozessen verwendet, bei denen chargen-pflichtige Materialien genutzt werden. Klasse YB_BATCH FIFO Charge 1 Merkmal YB_BATCH_NUMBER Chargennummer Merkmal YB_SUPPLIER_BATCH_NUMBER Chargennummer Lieferant

4 Klassifizierung Klassen und Merkmale für Bestellungsfreigabe
Diese Daten werden in BB 104 angelegt. Beschaffungs-prozesse, die mit der Bestellungsfreigabestrategie durchgeführt werden. Klasse 032 R 2 R _ CL _ REL _ CEKKO Bestellungsfreigabe auf Kopfebene Merkmal Merkmal Merkmal R 2 R _ PURCH _ ORD _ TYPE R 2 R _ PURCH _ ORD _ VALUE R 2 R _ PURCH _ GRP Bestellart ( Einkauf ) Gesamter Nettobestellwert Einkäufergruppe Werte Werte Werte FO Framework Betrag und Haus- Einkäufergruppe NB Normalbestellung währung UB Umlagerungsbestellung

5 Handelsware in konzerninternen Szenarios Produktstruktur

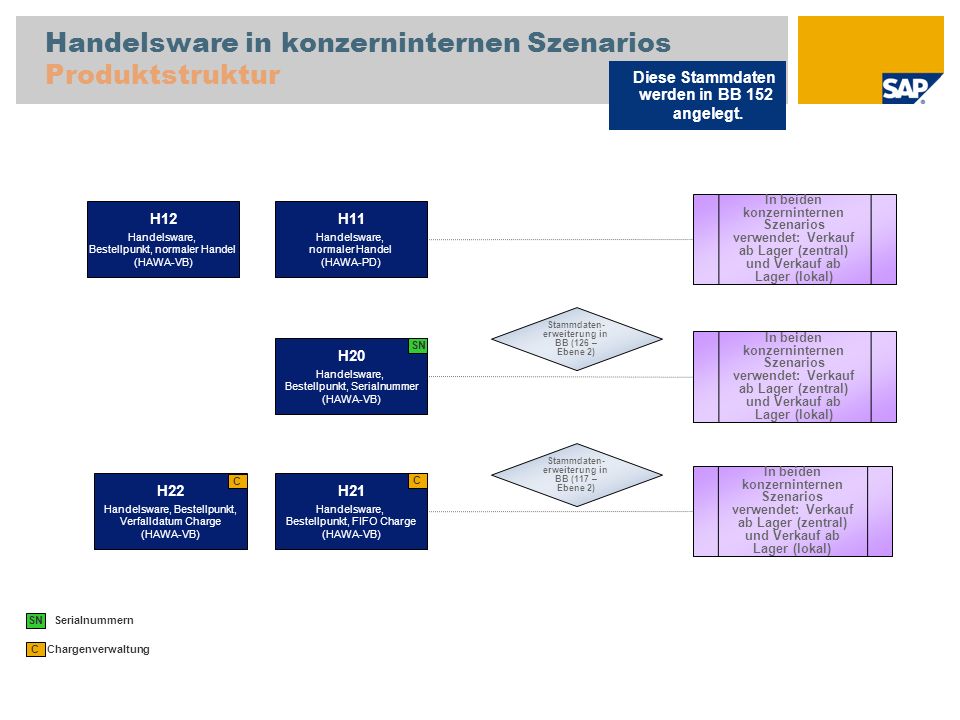

Diese Stammdaten werden in BB 152 angelegt. In beiden konzerninternen Szenarios verwendet: Verkauf ab Lager (zentral) und Verkauf ab Lager (lokal) H12 Handelsware, Bestellpunkt, normaler Handel (HAWA-VB) H11 Handelsware, normaler Handel (HAWA-PD) Stammdaten-erweiterung in BB (126 – Ebene 2) In beiden konzerninternen Szenarios verwendet: Verkauf ab Lager (zentral) und Verkauf ab Lager (lokal) H20 Handelsware, Bestellpunkt, Serialnummer (HAWA-VB) SN Stammdaten-erweiterung in BB (117 – Ebene 2) In beiden konzerninternen Szenarios verwendet: Verkauf ab Lager (zentral) und Verkauf ab Lager (lokal) H22 Handelsware, Bestellpunkt, Verfalldatum Charge (HAWA-VB) C H21 Handelsware, Bestellpunkt, FIFO Charge (HAWA-VB) C SN Serialnummern C Chargenverwaltung

6 Einzelfertigung (MTO) mit Variantenkonfig. Produktstruktur im Hauptsitz
Diese Daten werden in BB 143 & 147 angelegt. F1000-M1 – Metall mit normaler Stretchfolienverpackung F1000-P1 – Plastik mit normaler Stretchfolienverpackung F1000-G1 – Vergoldet mit normaler Stretchfolienverpackung F1000-G2 – Vergoldet mit Spezialverpackung F1000 Fertigerzeugnis Kunden- einzelfertigung VK konfigurierbar (KMAT-PD) Einzelfertigung (MTO) mit Varianten-konfigu- ration KF K-Position Kategorie Klassen-komponente 1 Klassenkomponente 2 S25 Halbfabrikat, Serienfertigung (HALB-20-PD) R20 Rohstoff (ROH-PD) R28 Rohstoff, Verpackungsfolie (ROH-PD) R27 Rohstoff, Verpackung, Kiste (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) Klasse: YB_CL_TYPE_COMP_1 (S2201, S2202, S2203) VK-Abhängigkeiten: YB_PACKAGING_1 = NORMAL VK-Abhängigkeiten: YB_PACKAGING_2 = SPECIAL Stammda-tenerweiter-ung in BB 149 – Ebene 2 Serien- fertigung Klasse: YB_CL_TYPE_COMP_2 (S2301, S2302, S2303) S2201 Halbfabrikat Dummy-Baugruppe, Plastik (HALB-50-PD) S2301 Halbfabrikat Dummy-Baugruppe, Plastik (HALB-50-PD) LB R1601 Rohstoff, Plastik (ROH-PD) R1701 Rohstoff, Plastik (ROH-PD) R1801 Rohstoff, Plastik (ROH-PD) R1301 Rohstoff, Plastik (ROH-PD) R1401 Rohstoff, Plastik (ROH-PD) S2202 Halbfabrikat Dummy-Baugruppe, Metall (HALB-50-PD) S2302 Halbfabrikat Dummy-Baugruppe, Metall (HALB-50-PD) LB Stammdaten-erweiterung in BB 138 – Ebene 2 Lohnbear-beitung (MM) R1602 Rohstoff, Metall (ROH-PD) R1702 Rohstoff, Metall (ROH-PD) R1802 Rohstoff, Metall (ROH-PD) R1302 Rohstoff, Plastik (ROH-PD) R1402 Rohstoff, Plastik (ROH-PD) S2203 Halbfabrikat Dummy-Baugruppe, vergoldet (HALB-50-PD) S2303 Halbfabrikat Dummy-Baugruppe, vergoldet (HALB-50-PD) LB R1603 Rohstoff, vergoldet (ROH-PD) R1703 Rohstoff, vergoldet (ROH-PD) R1803 Rohstoff, vergoldet (ROH-PD) R1303 Rohstoff, vergoldet (ROH-PD) R1403 Rohstoff, vergoldet (ROH-PD) KF konfigurierbar LB Lohnbearbeitung

7 Diese Daten werden in BB 147
Einzelfertigung (MTO) – Variantenkonfig. Stücklistenzuordnung im Hauptsitz Diese Daten werden in BB 147 angelegt. Variantenzuordnungen zu maximaler Materialstückliste F1000 Fertigerzeugnis Kundeneinzel- fertigung VK konfigurierbar (KMAT-PD) F1000-M1 Fertigerzeugnis Materialvariante, Metall, in Folie (FERT-PD) F1000-P1 Fertigerzeugnis Materialvariante, Plastik, in Folie (FERT-PD) F1000-G1 Fertigerzeugnis Materialvariante, vergoldet, in Folie (FERT-PD) F1000-G2 Fertigerzeugnis Materialvariante, vergoldet, in Kiste (FERT-PD) KF K-Position Kategorie Klassenkomponente 1 Klassenkomponente 2 Materialart Metallisch - Komponente 1 Materialart Plastik - Komponente 1 Materialart vergoldet - Komponente 1 Materialart vergoldet - Komponente 1 Materialart Metallisch - Komponente 2 Materialart Plastik - Komponente 2 Materialart vergoldet - Komponente 2 Materialart vergoldet - Komponente 2 S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) R20 Rohstoff (ROH-PD) R20 Rohstoff (ROH-PD) R20 Rohstoff (ROH-PD) R20 Rohstoff (ROH-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) R28 Rohstoff, Verpackungsfolie (ROH-PD) R27 Rohstoff, Verpackung, Kiste (ROH-PD) Stretchfolie Stretchfolie Stretchfolie Kiste KF konfigurierbar

8 Klassifizierung Klassen und Merkmale für Variantenkonfiguration im Hauptsitz
Diese Daten werden in BB 147 angelegt. Klasse -200 YB_CL_TYPE_COMP_1 Klasse . Komponente 1 Klasse -200 YB_CL_TYPE_COMP_2 Klasse . Komponente 1 Klasse -200 YB_CL_TYPE_PROD_1 Klasse Fertigerzeugnis 1 Kundeneinzel-fertigung mit Variantenkon-figuration Merkmal YB_BASIC-MATERIAL_1 Materialart Merkmal YB_BASIC-MATERIAL_1 Materialart Merkmal YB_BASIC-MATERIAL_1 Materialart Merkmal YB_PACKAGING_1 Verpackungsart Werte Beschreibung Werte Beschreibung Werte Beschreibung Werte Beschreibung PLASTIC Plastik PLASTIC Plastik PLASTIC Plastikstift NORMAL Stretch - folie METAL Metallisch METAL Metallisch METAL Metallstift SPECIAL Spezialverpackung GOLDEN Vergoldet GOLDEN Vergoldet GOLDEN Vergoldeter Stift

9 Lagerfertigung - Prozessindustrie Produktstruktur im Hauptsitz
Diese Stammdaten werden in BB 143 angelegt. Herstellanweisung nicht in Prozess berücksichtigt. Verfalldatum F29 Fertigerzeugnis MTS PI (FERT-PD) C Lagerfertigung – Prozessindustrie Planungs- rezept F29 Alle Vertriebsprozesse für Fertigung* 10 - Abschließender Vorgang R15 Rohstoff (ROH-PD) FIFO S24 Halbfabrikat FIFO Charge, flüssig (HALB-PD) C Planungs- rezept S24 R09 Rohstoff FIFO Charge (ROH-PD) C FIFO Alle weiteren bei Prozessen der MM/Beschaf-fung verwendeten Rohstoffe 10 - Vorgang 1 20 - Vorgang 2 R19 Rohstoff FIFO Charge, Lean QM (ROH-PD) C FIFO LQ Schütt- gut R30 Rohstoff, FIFO Charge, Bestellpunkt (ROH-VB) C FIFO LQ Lean QM C Chargenverwaltung * Außer Szenarios: Streckenbeschaffung, Verkauf von Zukaufteilen, Leihgutabwicklung

10 Lagerfertigung - Diskrete Fertigung Produktstruktur im Hauptsitz

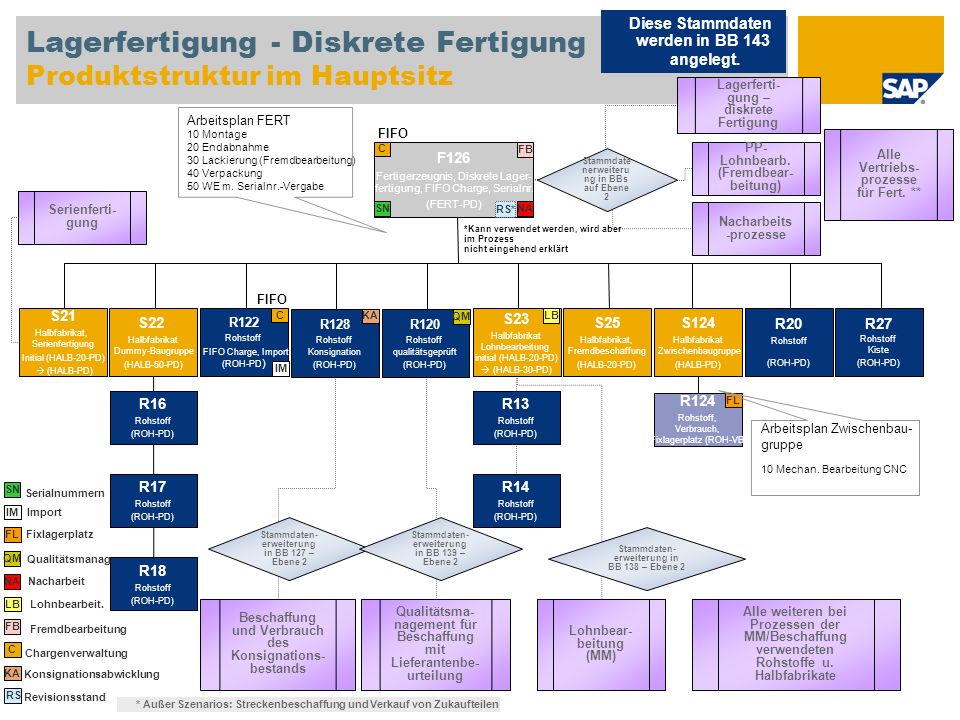

Diese Stammdaten werden in BB 143 angelegt. Lagerfertigung - Diskrete Fertigung Produktstruktur im Hauptsitz Lagerferti-gung – diskrete Fertigung Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.-Vergabe FIFO Alle Vertriebs-prozesse für Fert. ** C F126 Fertigerzeugnis, Diskrete Lager- fertigung, FIFO Charge, Serialnr. (FERT-PD) FB PP-Lohnbearb. (Fremdbear-beitung) Stammdatenerweiterung in BBs auf Ebene 2 Serienferti-gung SN RS* NA Nacharbeits-prozesse *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt FIFO S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) C R128 Rohstoff Konsignation (ROH-PD) KA R120 Rohstoff qualitätsgeprüft (ROH-PD) QM S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) LB S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S124 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Kiste (ROH-PD) IM R16 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) R124 Rohstoff, Verbrauch, Fixlagerplatz (ROH-VB) Arbeitsplan Zwischenbau-gruppe 10 Mechan. Bearbeitung CNC FL R17 Rohstoff (ROH-PD) R14 Rohstoff (ROH-PD) SN Serialnummern IM Import FL Fixlagerplatz Stammdaten-erweiterung in BB 127 – Ebene 2 Stammdaten-erweiterung in BB 139 – Ebene 2 Stammdaten-erweiterung in BB 138 – Ebene 2 QM Qualitätsmanag. R18 Rohstoff (ROH-PD) NA Nacharbeit LB Lohnbearbeit. Beschaffung und Verbrauch des Konsignations-bestands Qualitätsma-nagement für Beschaffung mit Lieferantenbe-urteilung Lohnbear-beitung (MM) Alle weiteren bei Prozessen der MM/Beschaffung verwendeten Rohstoffe u. Halbfabrikate FB Fremdbearbeitung C Chargenverwaltung KA Konsignationsabwicklung RS Revisionsstand * Außer Szenarios: Streckenbeschaffung und Verkauf von Zukaufteilen

11 Serienfertigung Produktstruktur im Hauptsitz
Diese Stammdaten werden in BB 143 angelegt. S21 Halbfabrikat, Serienfertigung (HALB-PD) Stammdaten-erweiterung in BB 149 Ebene 2 Serienfertigung Arbeitsplan Serienfertigung 10 Serienmontage Bei Prozessen der MM/Beschaffung für die Fertigung verwendete Rohstoffe R12 Rohstoff, Serienfertigung (ROH-PD)

12 Einzelfertigung (MTO) – ohne Variantenkonfig
Einzelfertigung (MTO) – ohne Variantenkonfig. Produktstruktur im Hauptsitz Einzelfertigung – Diskrete Fertigung Diese Stammda- ten werden in BB 143 angelegt. Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.-Vergabe FIFO F226 Fertigerzeugnis, Lagerfert. – Diskr. Fert., FIFO Charge, Serialnr. (FERT-PD) C FB* Stammda-tenerwei-terung in BBs auf Ebene 2 Vertriebs-prozesse auf Ebene 1/2 ** Serienferti-gung SN RS* NA* *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt FIFO S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) C R128 Rohstoff Konsignation (ROH-PD) KA R120 Rohstoff qualitätsgeprüft (ROH-PD) QM S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) LB S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S224 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Kiste (ROH-PD) IM R16 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) R124 Rohstoff, Verbrauch, Fixlagerplatz (ROH-VB) FL Arbeitsplan Zwischenbau-gruppe 10 Mechan. Bearbeitung CNC R17 Rohstoff (ROH-PD) R14 Rohstoff (ROH-PD) SN Serialnummern IM Import Stammdaten-erweiterung in BB 127 – Ebene 2 Stammdaten-erweiterung in BB 139 – Ebene 2 FL Fixlagerplatz Stammdaten-erweiterung in BB 138 – Ebene 2 QM Qualitätsmanag. R18 Rohstoff (ROH-PD) NA Nacharbeit LB Lohnbearbeitung Beschaffung und Verbrauch des Konsignations-bestands Qualitätsma-nagement für Beschaffung mit Lieferanten-beurteilung Lohnbear-beitung (MM) Alle weiteren bei Prozessen der MM/Beschaffung für d. Fert. verwendeten Rohstoffe u. Halbfabrikate FB Fremdbearbeitung C Chargenverwaltung KA Konsignationsabwicklung RS Revisionsstand * Außer Szenarios: Streckenbeschaffung und Verkauf von Zukaufteilen, Verkauf ab Lager, Leihgutabwicklung

13 Lagerfertigung – Interne Produktentwicklung Produktstruktur im Hauptsitz
Diese Stammdaten werden in BB 143 angelegt. Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.-Vergabe FIFO Stückliste, Anlegen des Arbeitsplans in BB 210 C* F326 Fertigerzeugnis, PLM, FIFO Charge, Serialnr. (FERT-PD) FB* PLM - Interne Produktentwicklung Serienferti-gung SN* NA* RS *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt FIFO S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) C R128 Rohstoff Konsignation (ROH-PD) KA R120 Rohstoff qualitätsgeprüft (ROH-PD) QM S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) LB S325A Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S124 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Kiste (ROH-PD) IM R16 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) R124 Rohstoff, Verbrauch, Fixlagerplatz (ROH-VB) FL Arbeitsplan Zwischenbau-gruppe 10 Mechan. Bearbeitung CNC R17 Rohstoff (ROH-PD) R14 Rohstoff (ROH-PD) SN Serialnummern S325B Halbfabrikat, Fremdbeschaffung (HALB-20-PD) IM Import Stammdaten-erweiterung in BB 127 – Ebene 2 Stammdaten-erweiterung in BB 139 – Ebene 2 FL Fixlagerplatz Stammdaten-erweiterung in BB 138 – Ebene 2 Ersatz in ECM-Teilvorgang QM Qualitätsmanag. R18 Rohstoff (ROH-PD) NA Nacharbeit LB Lohnbearbeitung Beschaffung und Verbrauch des Konsignations-bestands Qualitätsma-nagement für Beschaffung mit Lieferantenbe-urteilung Lohnbear-beitung (MM) Alle weiteren bei Prozessen der MM/Beschaffung verwendeten Rohstoffe u. Halbfabrikate FB Fremdbearbeitung C Chargenverwaltung KA Konsignationsabwicklung RS Revisionsstand

14 SAP Best Practices Arbeitsplatzhierarchie im Hauptsitz
Diese Stammdaten werden in BB 143 angelegt. TOT_PLNT Werk - oberste Ebene 0001 PVRSN_MF Prozess/Serienfertigung - oberste Ebene 0001 (Kap 001/002) DISCR_MF Diskrete Fertigung - oberste Ebene 0001 (Kap 001/002) MANU_SERV Fertigungsservice - oberste Ebene 0001 (Kap 001) Mischen Flüssigkeit mischen 0008 (Kap 001/002) PACK01 Verpackungslinie 0001 (Kap 001) PLANT_MC Instandhaltung 0005 Abfüllen Flüssigkeit abfüllen 0008 (Kap: 001/002) PACK02 Arbeitsplatz Man. Verpack. 0001 (Kap: 002) Service 0003 Service 1 0003 Verpackung Flüssigkeit verpacken 0008 (Kap: 001/002) MONTAGE Maschinenkapazität 0001 (Kap 001) Service 2 0003 Wicklung Serienfertigung Wicklung 0007 (Kap 001) TEST Maschinenkapazität 0001 (Kap 001) In BL V1.603 nicht realisiert - mögliche Erweiterung für fertigungs bezogene Servicemanagementszenarios TECHNIK CNC-Bearbeitung 0001 (Kap 001) ARBEIT Arbeitsmaschine/Bediener 0001 (Kap: 001/002)

15 Fertigerzeugnisse in Handelstochtergesell. in konzerninternen Szenarios
Diese Stammdaten werden in BB 152 angelegt. In konzerninternem Szenario Verkauf ab Lager (zentral) verwendet F1000 Kundeneinzelfertigung Variante konfigurierbar, PD (FERT-PD) Stammda-tenerwei-terung in BB (126 – Ebene 2) Stammda-tenerwei-terung in BB (117 – Ebene 2) In beiden konzerninternen Szenarios verwendet: Verkauf ab Lager (zentral) und Verkauf ab Lager (lokal) F126 FIN126, Diskr. Lagerfert., PD, FIFO Charge, Serial-Nr. (FERT-PD) SN C Stammda-tenerwei-terung in BB (126 – Ebene 2) Stammda-tenerwei-terung in BB (117 – Ebene 2) In konzerninternem Szenario Verkauf ab Lager (zentral) verwendet F226 FIN226, MTO, PD, FIFO Charge, Serial-Nr. (FERT-PD) SN C Stammdaten-erweiterung in BB (117 – Ebene 2) In beiden konzerninternen Szenarios verwendet: Verkauf ab Lager (zentral) und Verkauf ab Lager (lokal) F29 FIN29, Lagerfert. Prozessind., PD, Verfalldatum Charge (FERT-PD) C SN Serialnummern C Chargenverwaltung
