1 Bauphysik und Bautechnik

2 Ein INTERPANE Produkt ist ein Qualitätsprodukt.

3 Schema Glasherstellung im Float-Verfahren
Gemenge* * Das Gemenge setzt sich zusammen aus: 60 % Quarzsand 20 % Kalk und Dolomit als Stabilisatoren 20 % Soda und Sulfat als Flussmittel Diesem Rohstoffgemenge werden zudem rund ein Viertel Glasscherben beigemischt. Dadurch wird die Schmelztemperatur deutlich gesenkt und Energie gespart.

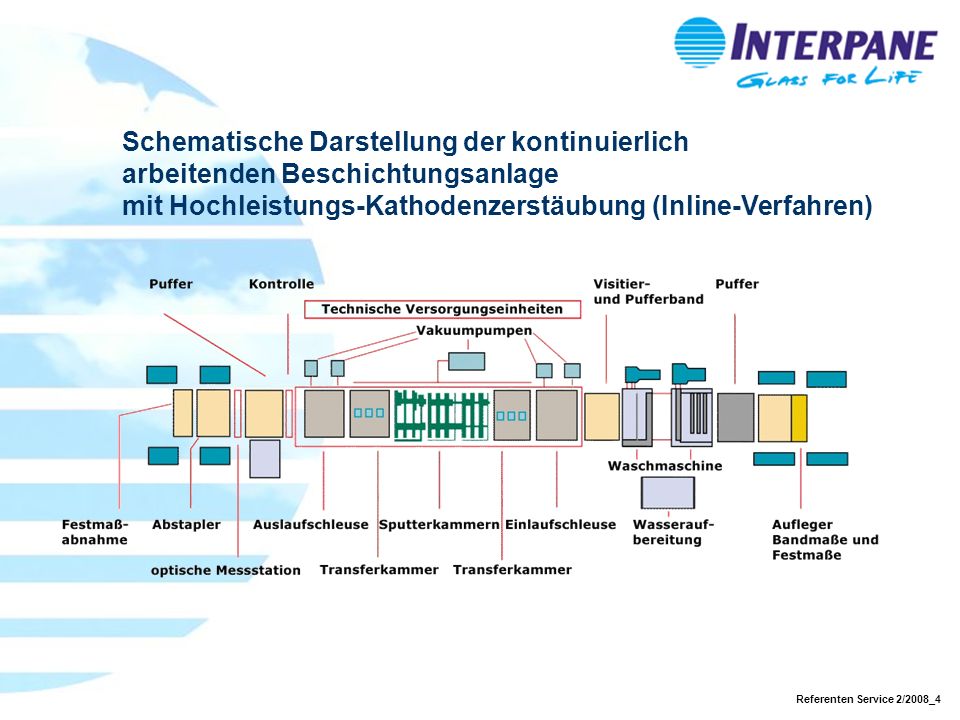

4 Schematische Darstellung der kontinuierlich arbeitenden Beschichtungsanlage mit Hochleistungs-Kathodenzerstäubung (Inline-Verfahren)

5 Lichtdurchlässigkeit V gem. EN 410

6 Farbwiedergabe-Index Ra gem. DIN 6169 oder EN 410

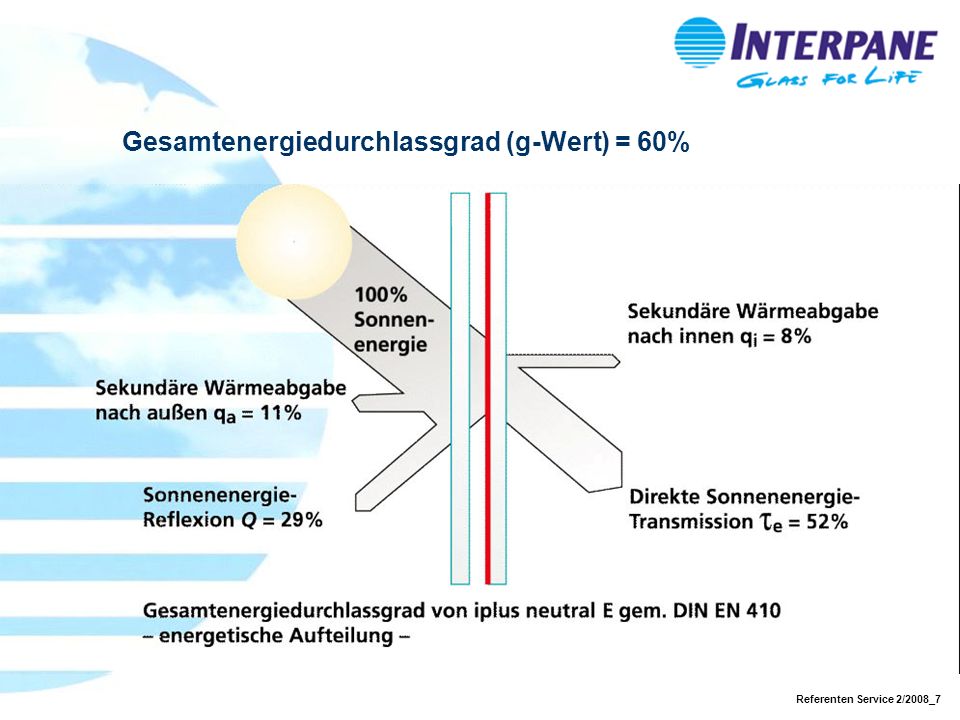

7 Gesamtenergiedurchlassgrad (g-Wert) = 60%

8 Modernisierungspotenzial im Fensterbestand

9 Fensterbestand in Deutschland: Marktperspektiven

10 Taupunktdiagramm mit Beispiel
Aus dem Taupunktdiagramm lässt sich die Außentemperatur ermitteln, bei der eine Fensterscheibe auf der Raumseite beschlägt (=Taupunkt). Eingezeichnetes Beispiel: iplus E Ug-Wert 1,1 W/m2K nach EN 673, Raumtemperatur +21 ˚C, rel. Luftfeuchtigkeit 50%. Ergebnis: Erst bei -48,2 ˚C beschlägt die raumseitige Scheibe von iplus E.

11 „Energiefalle“ Glashauseffekt

12 Behaglichkeitsdiagramm nach Bedford und Liese
U = 0,3 W/m2K hochwärmegedämmte Wand Ug = 1,1 W/m2K nach EN 673 iplus neutral Oberflächentemperatur Ug = 3,0 W/m2K Zweifach-Isolierglas Raumtemperatur

13 Glasspannung und Randlasten kleinformatiger Scheiben

14 U-Wert

15 CE-Kennzeichnung – europäische Produktnormen
Produktnormen aus den Anforderungen der Bauproduktenrichtlinie (BPR):

16 CE-Kennzeichnung – europäische Produktnormen
CE-Kennzeichen = Erklärung des Herstellers, dass das Produkt mit der zugrunde liegenden Produktnorm übereinstimmt Level zum Nachweis der Übereinstimmung mit der BPR (für Glas von Bedeutung) • Level 1 Erstprüfung mit Eigen- und Fremdüberwachung – entspricht bisherigem ÜZ • Level 3 Herstellererklärung nach Erstprüfung mit Eigenüberwachung – entspricht bisherigem ÜHP

17 Zeitplan vom Ü-Zeichen zur CE-Kennzeichnung von Isolierglas
Verfügbarkeit EN 1279 Mai 2005 Anwendbarkeit EN 1279 Februar 2006 DIN 1286 ungültig Februar 2007 9 Monate Umsetzungsphase 12 Monate Koexistenzperiode Kennzeichnung mit Ü-Zeichen Kennzeichnung mit CE-Zeichen möglich Alle Produkte müssen CE-Zeichen führen

18 Hörfeld

19 Bestimmung von RW

20

21 Anforderung an die Luftschalldämmung von Außenbauteilen

22

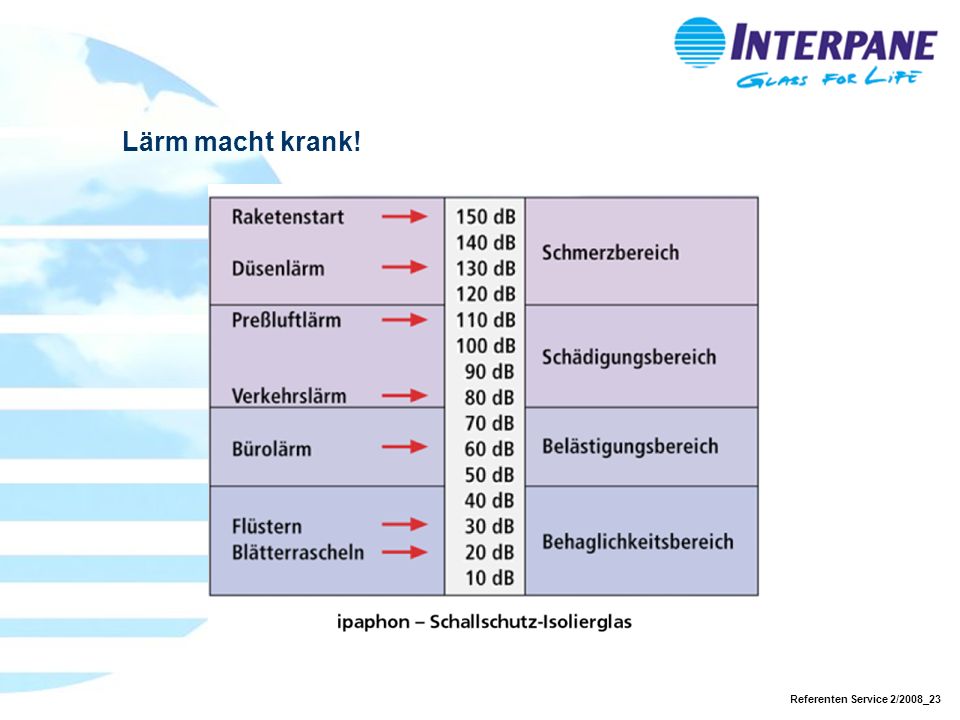

23 Lärm macht krank!
