Hilfsmittel zu Systementwicklung und -dokumentation
Werkzeuge
2
Überblick Systemtechnische Hilfsmittel werden bei der Analyse, dem Design und bei der Dokumentation von Systemen und Subsystemen verwendet. Zumeist handelt es sich um grafische Darstellungen. Diese Hilfsmittel werden von Mitarbeitern des Rechnungswesens (nicht bloß Programmierern) verwendet!
3

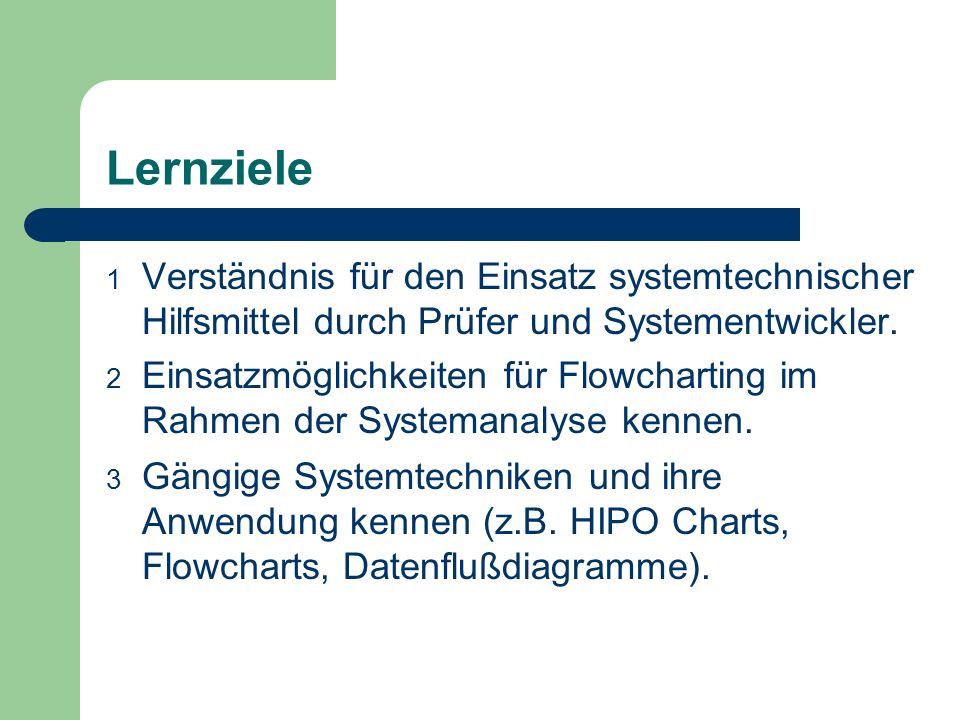

Lernziele Verständnis für den Einsatz systemtechnischer Hilfsmittel durch Prüfer und Systementwickler. Einsatzmöglichkeiten für Flowcharting im Rahmen der Systemanalyse kennen. Gängige Systemtechniken und ihre Anwendung kennen (z.B. HIPO Charts, Flowcharts, Datenflußdiagramme).
4

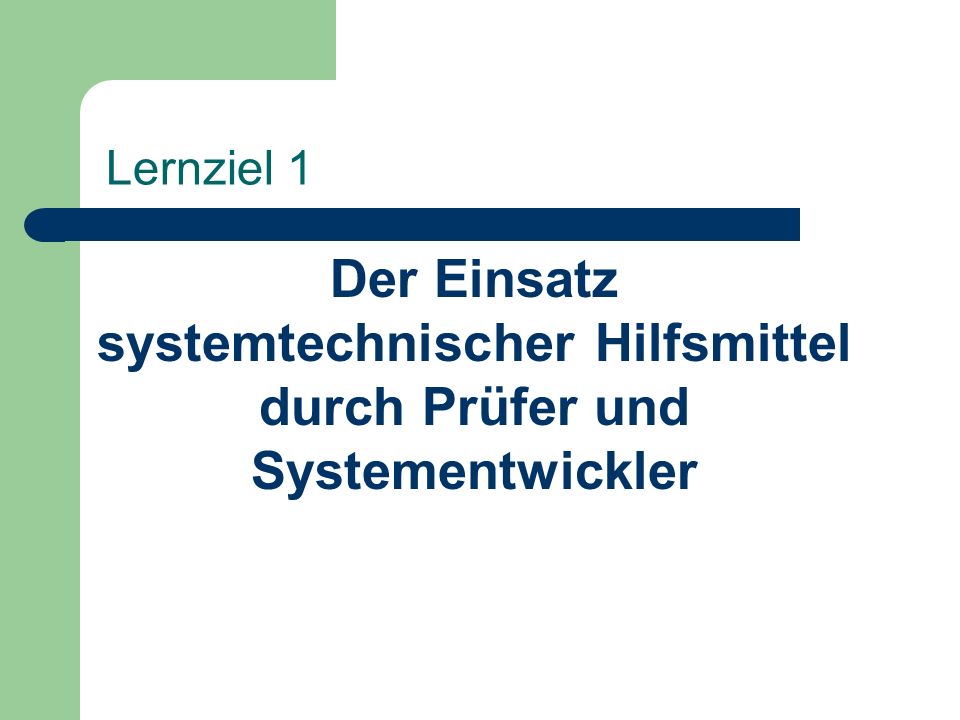

Lernziel 1 Der Einsatz systemtechnischer Hilfsmittel durch Prüfer und Systementwickler
5
Systemtechniken bei der Prüfung
Welche zwei grundlegenden Prüfungsarten (im Rahmen der Abschlußprüfung) gibt es? Zwischenprüfungen (im Rahmen der Systemprüfung, IKS-Prüfung – homograder Fall). Einzelfallprüfung konkreter Geschäftsfälle bzw. Abschlußpositionen (heterograder Fall).
6
IKS-Prüfung Prüfer befassen sich zumeist mit dem Dokumentenfluß und der -bearbeitung . Dazu benötigen Sie Werkzeuge zur Strukturierung und Dokumentation von Systemen. Es werden Grafiken (Charts) verwendet.
7
IKS-Prüfung Es wird die Existenz, Effektivität und Kontinuität des IKS überprüft. Dazu muss aber das IKS (wie auch die Geschäftsprozesse des Unternehmens) komplett verstanden werden.
8
IKS-Prüfung Prüfer müssen daher mit den grafischen Werkzeugen zur Systemanalyse und –dokumentation vertraut sein. Welche Techniken sind das? Input-Process-Output (IPO) Hierarchy plus Input-Process-Output (HIPO) logische Datenflußdiagramme (DFD)
9
Arbeitspapiere • … sind die Protokolle des Prüfers über die ausgeführten Tests, die eingeholten Informationen sowie die daraus gewonnenen Erkenntnisse im Rahmen seiner Prüfungshandlungen. Der Prüfer ist zur führung von Arbeitspapieren verpflichtet!
10

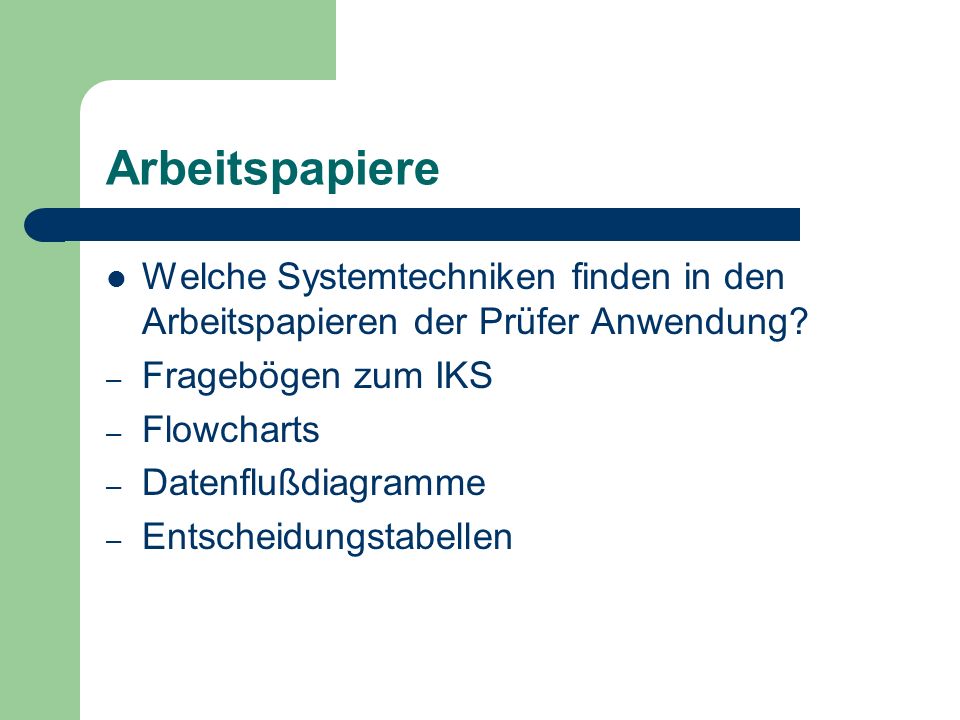

Arbeitspapiere Welche Systemtechniken finden in den Arbeitspapieren der Prüfer Anwendung? Fragebögen zum IKS Flowcharts Datenflußdiagramme Entscheidungstabellen
11
Systemanalyse Systemanalyse beinhaltet das Sammeln und Ordnen von Fakten. Dabei können Systemtechniken vorteilhaft eingesetzt werden. Matrix-Darstellungen logische Datenflußdiagramme
12
System-Implementierung
Bei der System-Implementierung wird der Design-Plan praktisch umgesetzt. Einer der wichtigsten Schritte der Implementierung ist die Dokumentation. Systemtechniken in der Dokumentationsphase: Program Flowcharts Entscheidungstabellen
13
Einsatzmöglichkeiten für Flowcharting im Rahmen der Systemanalyse
Lernziel 2 Einsatzmöglichkeiten für Flowcharting im Rahmen der Systemanalyse
14
Systemtechniken Ein Flowchart ist eine symbolische Darstellung des Datenflusses und der Verarbeitungs-schritte eines (Informations-) Systems. Flowcharts sind die gebräuchlichste Form der Systemtechniken.
15
Flowchart-Symbole Input/Output Verarbeitung Datenfluß Anmerkung
16
Spezielle Input/Output-Symbole
Lochkarte Lochstreifen On-Line Speicher Plattenspeicher Magnetband
17
Spezielle Input/Output-Symbole
Dokument Datenübertragung Dateneingabe Off-Line Speicher Display
18
Verarbeitungs-Symbole
Entscheidung Hilfs- Operation Verarbeitg. Mischen Vorbereitung Extrahieren Vergleichen Händische Operation Sortieren
19
Sonstige Symbole Konnektor Konnektor nächste Übertragungsband Seite
Terminal Parallele Verarbeitung
20
Einsatz von Symbolen im Flowcharting
Symbole stellen die Funktion von Informationen oder anderer System-bestandteile dar. Die Leserichtung ist von links nach rechts bzw. von oben nach unten. Geänderte Leserichtung sollte durch offene Pfeilspitzen kenntlich gemacht werden.
21
Einsatz von Symbolen im Flowcharting
Normale Leserichtung Genehmigung nach Prüfung Rechnung Genehmigte Rechnung
22
Einsatz von Symbolen im Flowcharting
Umgekehrte Leserichtung mit Pfeilspitzen Genehmigung nach Prüfung Genehmigte Rechnung Rechnung
23
Einsatz von Symbolen im Flowcharting
Konnektor-Symbol Einkauf Lager Bestell- Anforderung A Bestell- Anforderung A
24
Einsatz von Symbolen im Flowcharting
Bestell- Anforderung Bestellung vorbereiten und Lieferanten-Daten aktualisieren Liefer- Daten Bestellung
25

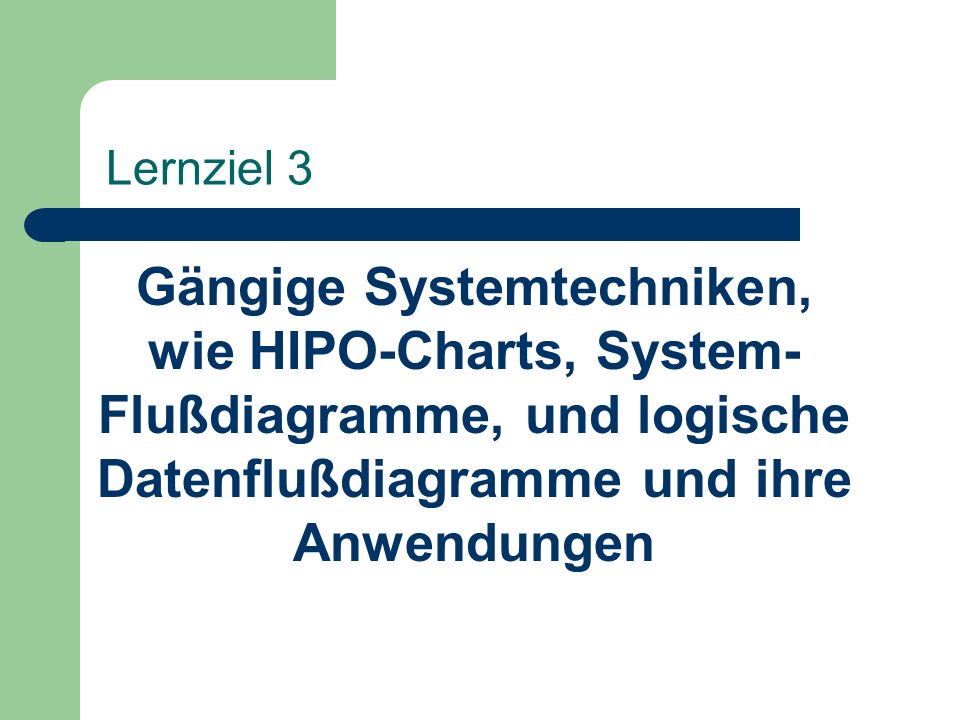

Lernziel 3 Gängige Systemtechniken, wie HIPO-Charts, System-Flußdiagramme, und logische Datenflußdiagramme und ihre Anwendungen
26
IPO- und HIPO-Charts … werden v.a. bei der Systementwicklung verwendet. Während auf der höchsten Ebene nur die grundlegenden Input-Process-Output-Beziehungen relevant sind, stellt man mittels HIPO- (Hierarchy plus Input-Process-Output) weitere Details dar.
27
IPO-Charts System: Lohn Beschreibung: Errechne Bruttolohn
Author: Hr. Meier Chart Number: 3.1 Datum: 6.9.0X Input Process Output Arbeitsstunden-Datensätze Mitarbeiter-Stammdaten Summiere Arbeitsstunden Ermittle Stundensatz Errechne Bruttolohn Bruttolohn-Datensätze Mitarbeiter-Stammdaten Fehlermeldungen
28
Hierarchy-Chart Lohnverrechnung Datenaufbereitung Verarbeitung
1.0 Lohnverrechnung 2.0 3.0 4.0 Datenaufbereitung Verarbeitung Kontrolle
29
Für jeden nummerierten Modul existiert ein eigener IPO-Chart.
Hierarchy-Chart 3.1 3.2 Errechne Bruttolohn Errechne Nettolohn 3.11 3.12 3.13 Summiere Arbeitsstunden Ermittle Stundensatz Errechne Bruttolohn Für jeden nummerierten Modul existiert ein eigener IPO-Chart.
30
System- und Programm-Flowcharts
Ein System-Flowchart stellt die groben Verarbeitungsschritte in einem System dar. Hier liegt das Schwergewicht auf den Datenträgern und den Haupt-Prozessen und nicht auf den Details der Verarbeitungsschritte.
31
Symbole logischer Datenflußdiagramme
Terminator Prozess Datenfluß Datenspeicher
32
Datenflußdiagramm Verarbeite Lohndaten Zeiterfassung Mitarbeiter-
fortschreiben Lohndaten
33
Datenflußdiagramm Mitarbeiter-Daten Prüfe Lohndaten Zeiterfassung P1
Aktueller Status Mitarbeiter-Daten Prüfe Lohndaten P1 Lohndaten Daten in Ordnung Zeiterfassung Gültige Lohndaten
34

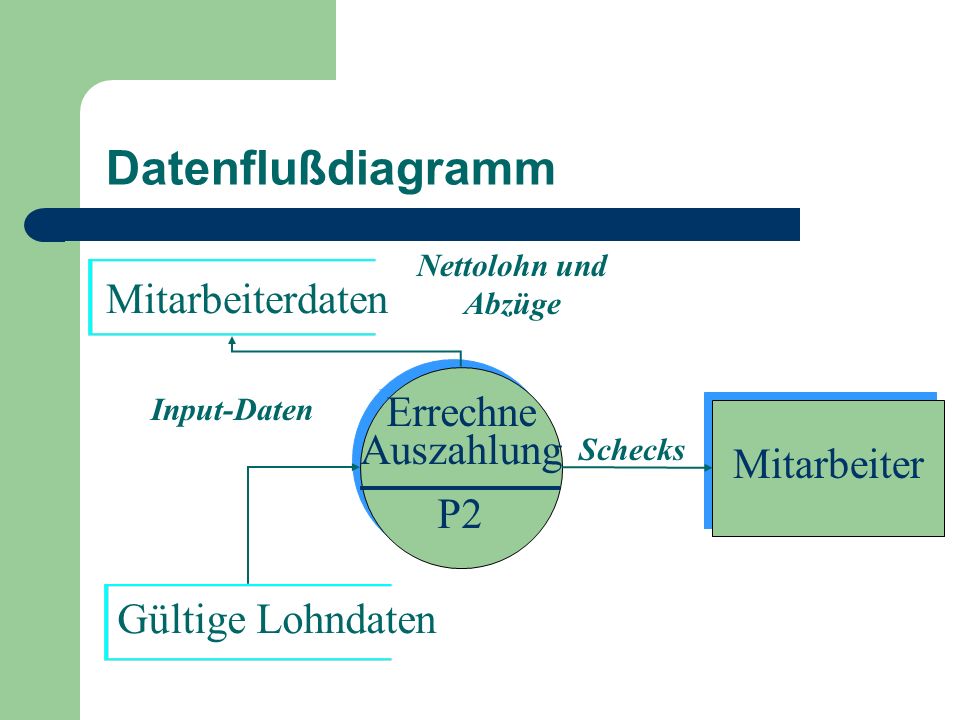

Datenflußdiagramm Mitarbeiterdaten Errechne Auszahlung Mitarbeiter P2
Nettolohn und Abzüge Mitarbeiterdaten Errechne Auszahlung P2 Input-Daten Mitarbeiter Schecks Gültige Lohndaten
35
Datenflußdiagramm Lohn- Mitarbeiter Journal Journal Daten verarbeiten
update Lohn- Journal verarbeiten Journal Daten Details Aktuelle Beträge Nettolohn und Abzüge Nettolohn berechnen Mitarbeiter Gehalts-Schecks
36
Analytische, Dokumenten- und Formular-Flowcharts
Ein analytischer Flowchart stellt alle Verarbeitungsschritte eines Systems dar, wobei Kontrollen besonders hervorgehoben werden. Im analytischen Flowchart werden die Symbole durch Flußlinien (Flowlines) verbunden.
37
Analytische, Dokumenten- und Formular-Flowcharts
Ein Dokumenten-Flowchart ähnelt im Format einem analytischen Flowchart, enthält aber weniger Prozeßdetails. Im Dokumenten-Flowchart wird als einziges Symbol das Dokumenten-Symbol verwendet.
38
Analytische, Dokumenten- und Formular-Flowcharts
Ein Formular-Flowchart dokumentiert die Verteilung mehrerer Formular-Kopien innerhalb einer Organisation. Es wird v.a. dargestellt, wer welche Formulare erhält, und nicht, wie diese dann bearbeitet werden.
39
Analytischer Flowchart
Einkauf Lieferanten Lieferanten- Liste überprüfen Lieferanten auswählen Preisanfrage Preisanfrage vorbereiten Preisanfrage
40
Analytischer Flowchart
Einkauf Lieferanten Anbot Anbot Anbot auswählen Bestellung vorbereiten Bestellung Bestellung
41
Dokumenten-Flowchart
Kreditoren-BH Einkäufer Wareneingang Lager Waren- Anforderung 1 Waren- Anforderung 1 Waren- Anforderung 2 2 Bestellung 3 To Vendor Bestellung 1 2 Bestellung 5 3 Bestellung 4 4 5
42
Einkauf Lager Kreditoren Produktion Rechnungsw.
Formular-Flowchart Einkauf Lager Kreditoren Produktion Rechnungsw. Kopien der Bestellung 1 1 1 2 2 2 3 3 4 4 5
43
Sandwich-Regel Jedes Prozess-Symbol sollte zwichen ein Input- und ein Output-Symbol eingebettet werden (“sandwiched”). Inputs fließen in den Prozess hinein, Outputs daraus hervor.
44
Verbale Beschreibungen
Verbale Beschreibungen (Texte) sind v.a. für die “fact-finding” Phase der Systemanalyse geeignet. Beispiele für verbale Beschreibungen: Fragebögen und Checklisten Ergebnisse von Dokumentenerhebungen (document reviews)
45
Auslastungs-Analysen
Auslastungs-Analysen müssen in der Implementierungsphase immer durchgeführt werden. Tätigkeits-Erfassungen liefern Messungen bzw. Schätzungen einzelner Prozess-häufigkeiten in einem Produktionsumfeld.
46
Auslastungs-Analysen
Vier Schritte der Tätigkeits-Erfassung: Identifikation der Arbeitsschritte. Schätzung der erforderlichen Arbeitszeiten. Anpassung der geschätzten Zeiten an konkrete Bedingungen. Analyse der erforderlichen Tätigkeits-Ressourcen.
47

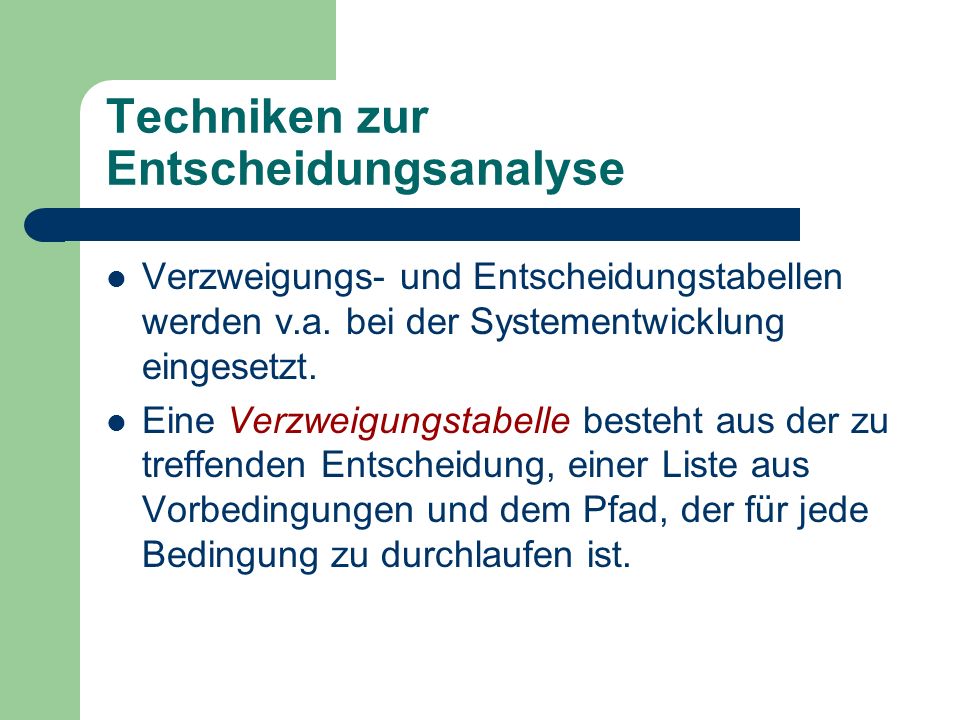

Techniken zur Entscheidungsanalyse
Verzweigungs- und Entscheidungstabellen werden v.a. bei der Systementwicklung eingesetzt. Eine Verzweigungstabelle besteht aus der zu treffenden Entscheidung, einer Liste aus Vorbedingungen und dem Pfad, der für jede Bedingung zu durchlaufen ist.
48
Techniken zur Entscheidungsanalyse
Verzweigungstabelle (Beispiel) Empfangener Code 1 2 3 4 Gehe zu Konnektor- Bezeichnung Konnektor- Bezeichnung
49
Techniken zur Entscheidungsanalyse
Mit einer Entscheidungstabelle wird der Entscheidungsprozess in Tabellenform dargestellt. Entscheidungstabellen enthalten mehrere Kriterien (= Zeilen). Sie stellen WENN-DANN-Regeln dar und werden in Matrixform erstellt.
50
Entscheidungstabellen
Beispiel einer Entscheidungstabelle Tabellen-Titel Regeln N Wenn: Bedingungs-Einträge Bedingungsteil Dann: Aktionseinträge Aktionsteil
51
Entscheidungstabelle zur Lohnverrechnung
15 Reguläre Stunden Y – – N 15 Überstunden Y N Y – 15 unbez. Überstunden Y – N Y Regulärer Bezug x x x Überstundenzuschlag x x Zeitausgleich x x Fehler in Input-Daten x
