1 Hans Laubisch Expert Student Partner Microsoft Student Partners DE hans.laubisch@studentpartners.d e Windows Azure Windows Azure VPN (mit Windows Server) Windows Azure How To Guide November 2012

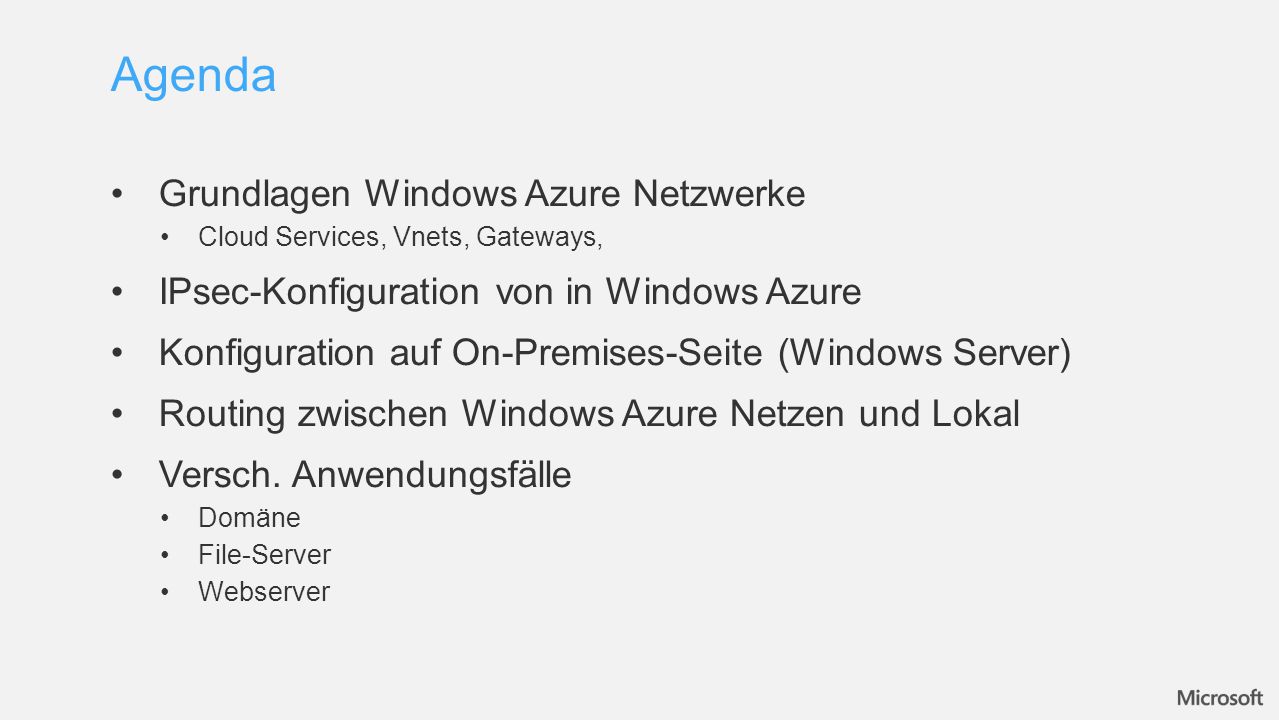

2 Grundlagen Windows Azure Netzwerke Cloud Services, Vnets, Gateways, IPsec-Konfiguration von in Windows Azure Konfiguration auf On-Premises-Seite (Windows Server) Routing zwischen Windows Azure Netzen und Lokal Versch. Anwendungsfälle Domäne File-Server Webserver Agenda

3 Cloud Services stellen einen logischen Container zur Ausführung von VMs dar Befindet sich nur eine VM in diesem, wird er im Azure Portal nicht extra ausgewiesen Cloud Services besitzen jeweils ein eigenes virtuelles Netzwerk Sind von außen via öffentlicher IP erreichbar (VIP) Ports sind zur Laufzeit konfigurierbar Cloud Services können via VPN mit lokalen Netzen verbunden werden (IPsec) Virtual Machines können gemeinsam in einem gemeinsamen Cloud Service gehostet werden Cloud Services

4 Windows Azure Networks Subnetz C z.B. 10.10.5.0/24 Subnetz B z.B. 10.10.4.0/24 Subnetz A z.B. 10.10.3.0/24 Gateway Subnetz z.B. 10.10.1.0/24 Web-ServerFile-ServerSQL-Server Windows Server Öffentliche IP

5 IPsec-Konfigurationsparameter Phase I Encryption algorithm: AES128 Integrity algorithm: SHA1 Diffie-Hellman group: Group 2 (1024 bit) Authenticate and generate a new key: 28800 seconds Phase II Encryption algorithm: AES128 Integrity algorithm: SHA1 Session key / Generate a new key every: Both enabled Kbytes: 102400000 Seconds: 3600 Use Perfect Forward Secrecy (PFS): Not selected Diffie-Hellman group: N/A

6 Zum korrekten Tunnelaufbau wird KB2523881 benötigt (Windows Server 2008/R2) http://support.microsoft.com/default.aspx?scid=kb;EN-US;2523881 Sowohl der Gateway Rechner in Azure, als auch der Rechner welcher lokal als IPsec-Endpunkt dient, haben keine Konnektivität zu den Rechnern auf der anderen Seite des Tunnels IPsec-Tunnel sind nicht kompatibel mit NAT Auch Portweiterleitungen funktionieren nicht öffentliche IP direkt an NIC des Windows Servers wird benötigt IPsec-Tunnel wird Azure-seitig initiiert Besonderheiten bei der Konfiguration

7 Dieser Host sieht keine Rechner im WA VNET ! Beispielaufbau Lokales Netz 192.168.150.0/24 192.168.150.30 WA VNET 192.168.0.0/19 98.78.65.43 192.168.150.10 FS1 192.168.4.5 192.168.1.5 FS2 192.168.4.4 192.168.1.4 DB2 192.168.5.5 DB1 192.168.5.4 Gateway Subnetz 192.168.1.0/24 File-Server Subnetz 192.168.4.0/24 DB-Server Subnetz 192.168.5.0/24 Gate- way 192.168.1.11 169.23.42.23

8 IPsec-Tunnelaushandlung auf Paketebene

9 Affinitätgruppe 1 Vnet Service 1 Vnet Service 2 Vnet Service 3 Affinitätgruppe 1 Vnets, Affinitätsgruppen, Verfügbarkeitsgruppen Windows Azure Networks im Überblick Vnet Service 1 Vnet Service 2 Vnet Service 3 Innerhalb einer Affinitätsgruppe kann zwischen verschiedenen Vnets geroutet werden Verfügbarkeitsgruppen ermöglichen komplette Redundanz für Vnets / Services / VMs mit wenigen Klicks

10 Windows Azure Networks biete standkompatible IPsec- Tunnel zwischen VNets aus Cloud Services und On- Premises-Netzen Beispielkonfigurationsskripte für Cisco ASA / ISR / ASR Juniper SSG / ISG Andere IPsec-Endpunktsysteme denkbar Windows Server Linux (Router) Leistungsfähiges Webportal zur Konfiguration von komplexen Netzwerkumgebungen in Windows Azure Zusammenfassung
