1 EAS II Features “Für Umsteiger”

2 FoE Parameter 2

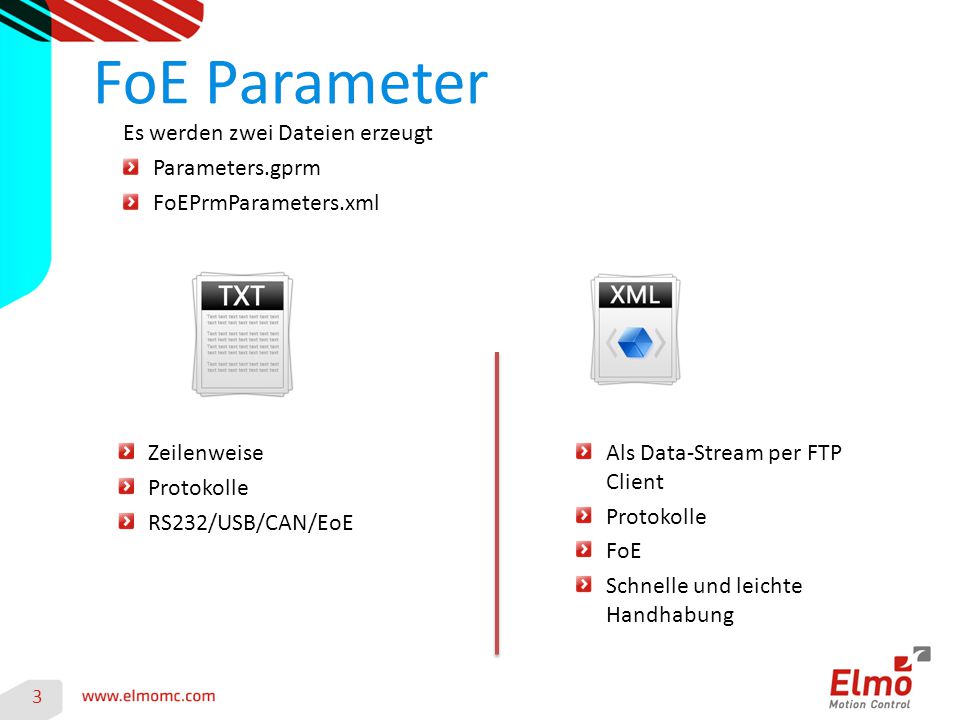

3 3 Es werden zwei Dateien erzeugt Parameters.gprm FoEPrmParameters.xml Zeilenweise Protokolle RS232/USB/CAN/EoE Als Data-Stream per FTP Client Protokolle FoE Schnelle und leichte Handhabung

4 Window Selector 4 In jedem Fenster befindet sich oben rechts der „Change Tool“ Button Jedes Fenster kann durch ein anderes Tool belegt werden

5 Terminal 5 Mehrere Achsen parallel im Terminal ansprechen G01.a02.px Umschalten zwischen Achsen G01.a02.px: Hilfe Ctrl+h

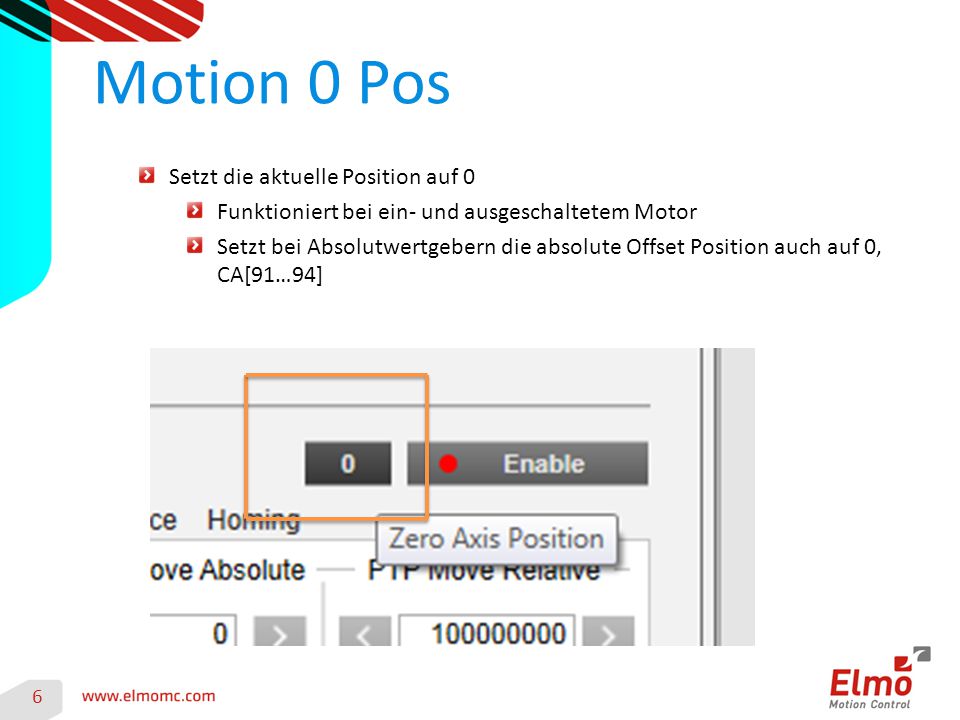

6 Motion 0 Pos 6 Setzt die aktuelle Position auf 0 Funktioniert bei ein- und ausgeschaltetem Motor Setzt bei Absolutwertgebern die absolute Offset Position auch auf 0, CA[91…94]

7 Motion Homing 7 Homing-Sequenzen werden grafisch angezeigt

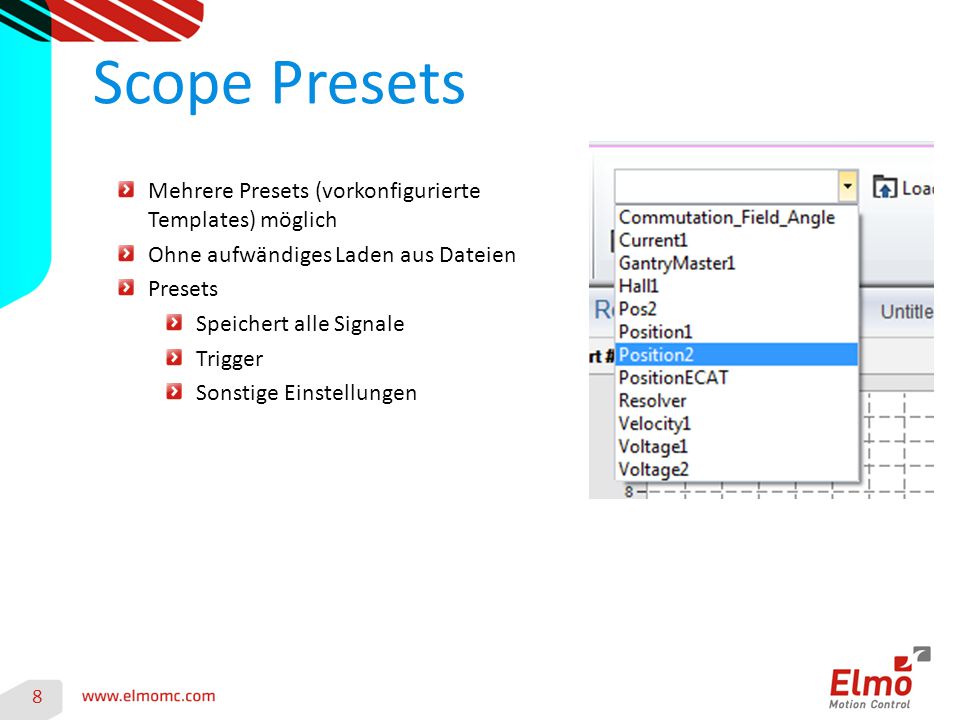

8 Scope Presets 8 Mehrere Presets (vorkonfigurierte Templates) möglich Ohne aufwändiges Laden aus Dateien Presets Speichert alle Signale Trigger Sonstige Einstellungen

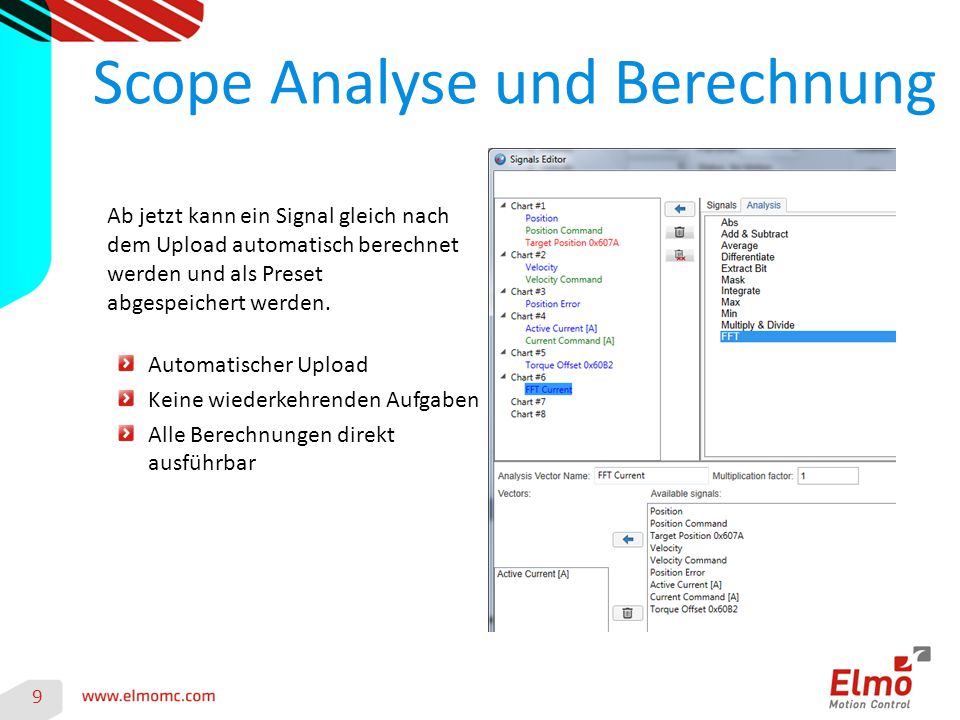

9 Scope Analyse und Berechnung 9 Ab jetzt kann ein Signal gleich nach dem Upload automatisch berechnet werden und als Preset abgespeichert werden. Automatischer Upload Keine wiederkehrenden Aufgaben Alle Berechnungen direkt ausführbar

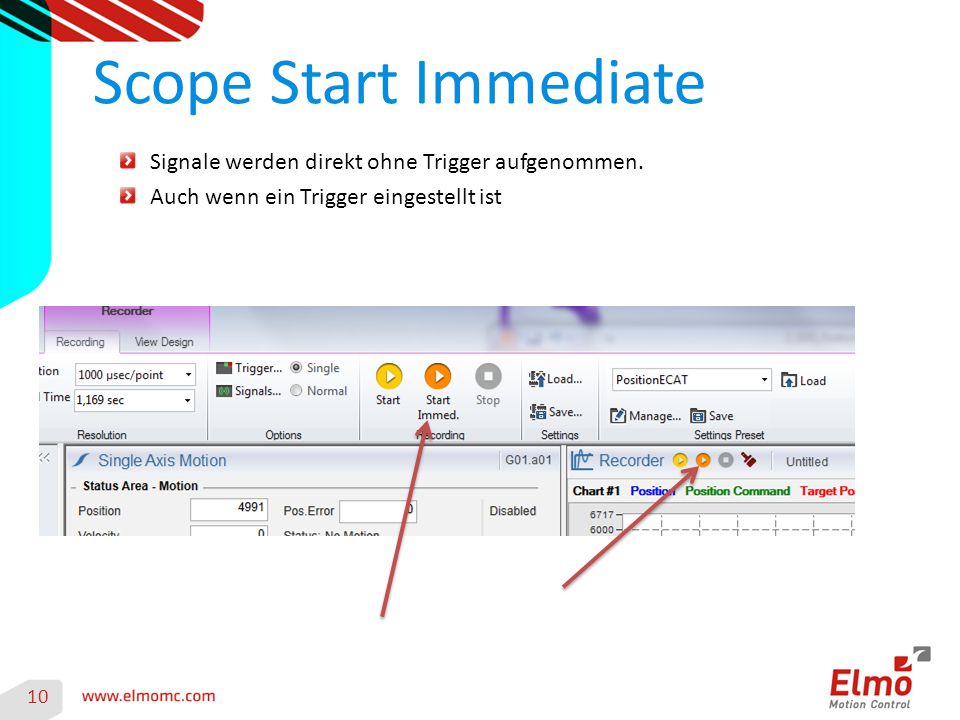

10 Scope Start Immediate 10 Signale werden direkt ohne Trigger aufgenommen. Auch wenn ein Trigger eingestellt ist

11 Wizard Scheduling 11 KP[n],KI[n] in Tabelle Interpolierbar

12 Wizard Scheduling 12 KP[n],KI[n] in Tabelle Interpolierbar

13 Settings Wizard 13

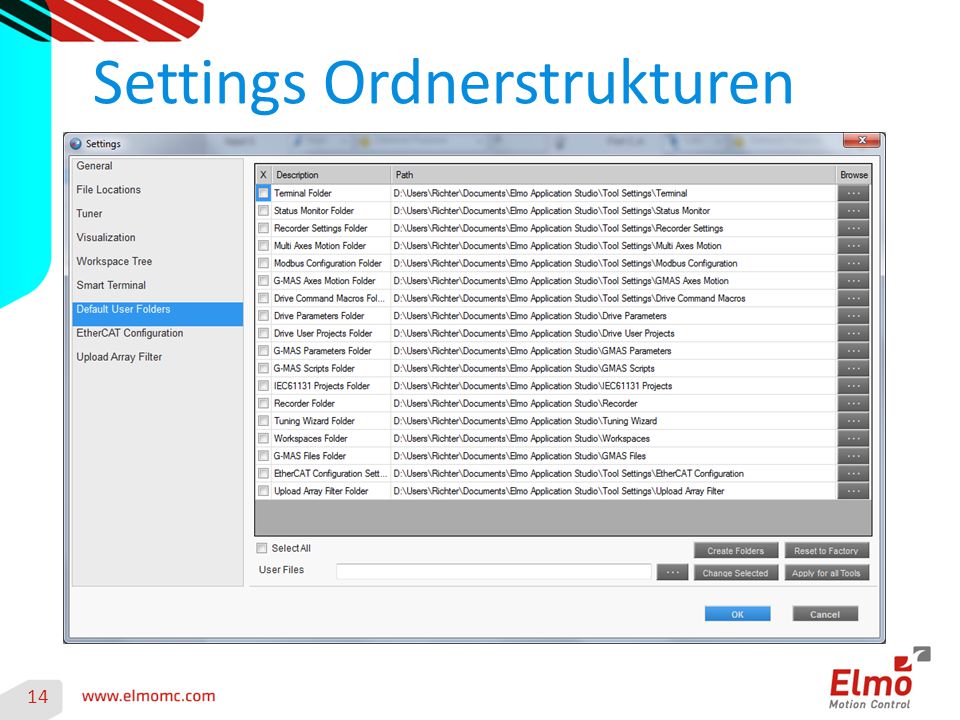

14 Settings Ordnerstrukturen 14

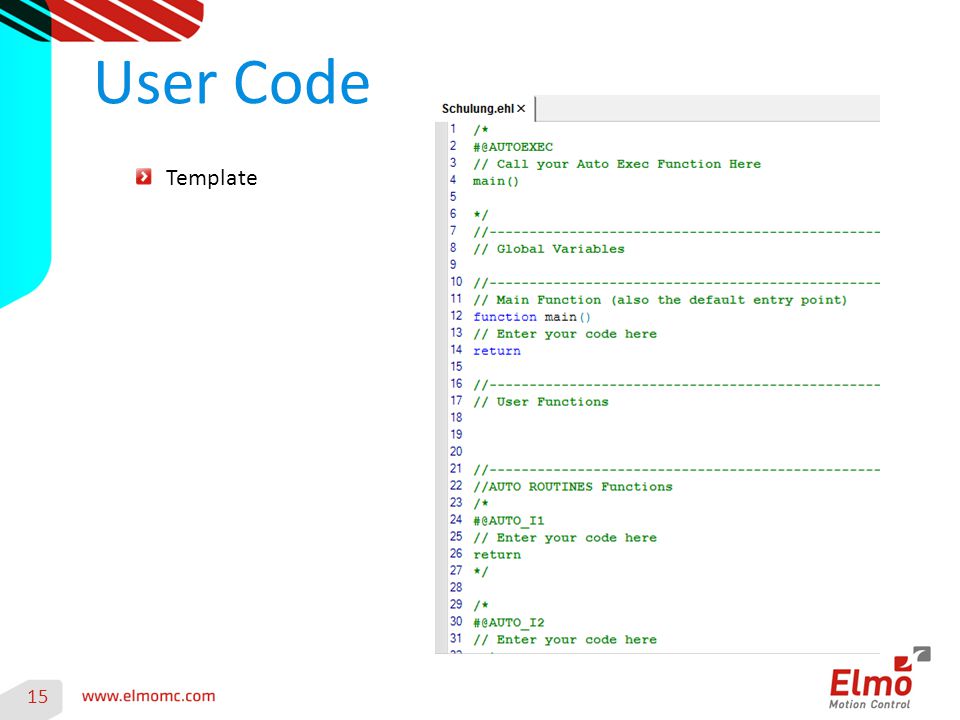

15 User Code 15 Template

16 Variablen per Terminal 16 Nur globale Variablen werden angezeigt Mit „global int“ werden Variablen zu globalen Variablen

17 Variablen per Scope 17 Nur globale Variablen werden angezeigt Mit „Mark Recordable Variables“ werden die globalen Variablen auf das Scope gebracht

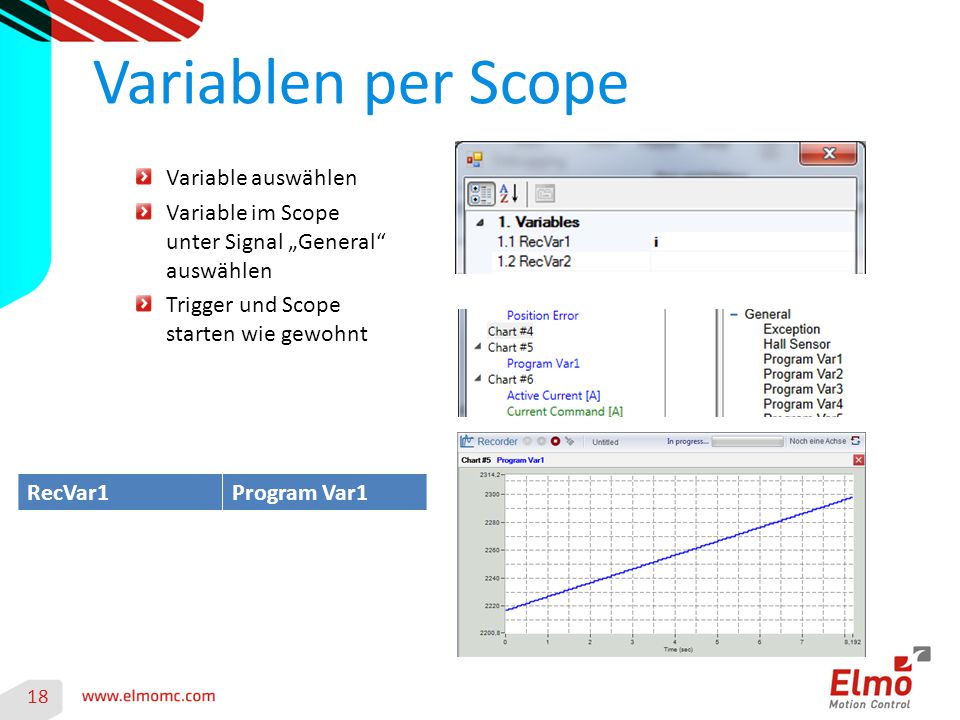

18 Variablen per Scope 18 Variable auswählen Variable im Scope unter Signal „General“ auswählen Trigger und Scope starten wie gewohnt RecVar1Program Var1
