Internet – GIS By Monika Krolak & Christian Meschke.

Präsentation zum Thema: "Internet – GIS By Monika Krolak & Christian Meschke."—  Präsentation transkript:

1

2 Internet – GIS By Monika Krolak & Christian Meschke

3 Arc IMS -Architektur- By Monika Krolak

4 Gliederung Motivation Einführung Arc IMS Komponenten Spatial Server Connectors Arc IMS Manager Author Designer Administrator

5 Motivation - Wofür brauchen wir GIS im Internet?- Routenplaner Adress-Finder Suchmaschine

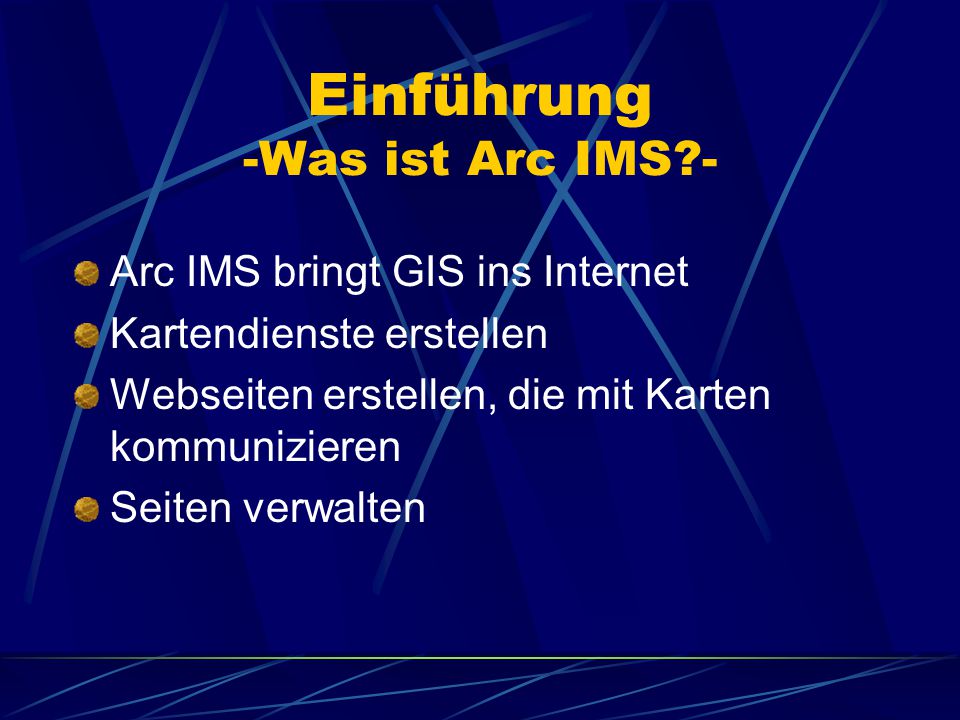

6 Einführung -Was ist Arc IMS?- Arc IMS bringt GIS ins Internet Kartendienste erstellen Webseiten erstellen, die mit Karten kommunizieren Seiten verwalten

7 Einführung -Schemata über das Prozedere- Nutzer fordert über das Internet Informationen an Bearbeitung der Anfrage und Antwort durch Anbieter Nutzer erhält Informationen zur Weiterverarbeitung

8 Einführung -Schemata über das Prozedere- NutzerInternetAnbieter Anfrage Infos

9 Arc IMS Connectors Web Server Application Server Internet JavaHTML Arc IMS Komponenten Manager Spatial Server Nutzer Anbieter

10 Arc IMS Komponenten - Weg auf Anbieterseite - ein Nutzer macht eine Anfrage über das Internet : zuerst läuft diese zum Web Server danach durch die Connectors zum Application Server von da aus zum Spatial Server nach Bearbeitung der Anfrage läuft diese den selben Weg zurück

11 Connectors Cold Fusion Connector Active X Connector Servlet Connector Java Connector Web Server ARC IMS Connectors Application Server

12 Connectors Cold Fusion Connector \ Active X Connector - diese Connectors arbeiten mit Custom Clients und übersetzen ihre eigene Sprache in ArcXML

13 Connectors Servlet Connector - dieser Connector ist der Standard Connector in ArcIMS - benutzt die Sprache von ArcIMS, ArcXML, um von den Web Server zum Application Server zu kommunizieren

14 Connectors Java Connector - benutzt als Sprache Java Server Pages oder eine andere Java application

15 Application Server behandelt die Arbeitverteilung der eintreffenden Anfragen Dieser entscheidet welche Anfrage zu welchem Spatial Server geleitet wird

16 Arc IMS Connectors Web Server Application Server Internet JavaHTML Arc IMS Komponenten Manager Spatial Server Nutzer Anbieter

17 Spatial Server das Herzstück Image Feature Query Geocode Extract Metadata Route Spatial Server Bearbeitet Anfragen nach Karten und verbundenen Informationen

18 Bausteine des Spatial Server imageerstellt Bilder aus Author oder Map ( z.B. Kartenausschnitte ) featureerstellt map features querySuchmaschine geocodeAdress - Finder extracterstellt shapefiles von features metadata„Pool“ für Geoinformationen routeRoutenplaner

19 Arc IMS Connectors Web Server Application Server Internet JavaHTML Arc IMS Komponenten Manager Spatial Server Nutzer Anbieter

20 Arc IMS Manager Author Designer Administrator Arc IMS Manager

21 AuthorErstellung von Basiselementen als „Gerüst“ DesignerEinstellungen zur optischen Verwaltung der Seite Administratoradministrative Einstellungen der Seite Der Manager kommuniziert zwischen den drei Komponenten

22 Author

23 Arc IMS Manager Author Designer Administrator Arc IMS Manager

24 Author –was ist das?- Prozess der Herstellung einer Karte wird veröffentlicht als image oder feature zur Registrierung wird Arc IMS Administrator benötigt Karten in Arc IMS basieren auf spatial data, die im „Author“ als layer zugefügt sind

25 Author -image und feature- Image : erzeugt und sendet Karten zu den Web Browsern Feature : sendet shapefiles und ArcSDE Datensätze in einem komprimierten Binärformat zum Nutzer Gibt an wie die Daten zusammengebaut werden lässt mehr funktionale Fähigkeiten beim Nutzer zu, wie Beschriftungen, das Aussehen einer Karte ändern und räumliches Auswählen

26 Author -öffnen- dies kann entweder über den „Author“ direkt gestarten werden, oder aber vom „Manager“ aus

27 Author -toolbar- Stored Query vordefiniertes Suchen mit eingestellten Kriterien Geocode Properties Suchmaschine (z.B. zur Adressfindung)

28 Layer Properties darunter verbergen sich 3 tabs in der „layer properties dialog box“ Symbols Labels General

29 Layer Properties Symbols: Eigenschaften der Symbole können hier verändert werden. Größe, Farbe und Stil ( z.B. gestrichelte Linien). es können images als Symbol eingeführt. werden. Hierbei können jedoch keine Veränderung mehr durchgeführt werden. beinhaltet Skalierung eines layers. d.h., bei welcher Skalierung soll der layer angezeigt bzw. versteckt werden. Möglichkeit der Erstellung neuer Symbole (z.B. dünne weiße Linie auf breiter schwarzer).

30 Layer Properties Label : ein label beschreibt ein feature nicht für image layers verwendbar werden verwendet, um labels zu platzieren man kann den labels Effekte hinzufügen, z.B. durch Farbe, Größe, Schriftart...

31 Layer Properties General: einzige tab für image layer beinhaltet Skalierung eines layers d.h., bei welcher Skalierung soll der layer angezeigt bzw. versteckt werden Möglichkeit der Namensänderung

32 Dateiformate Im Folgenden sind nur die gängigsten Formate aufgelistet ESRI – shapefiles speichert features und deren Attribute in einem nichttopologischen Vektor ab Endungen: *.shp, *.shx und *.dbf ArcInfo coverages speichert features und deren Attributwerte in einem topologischen Vektor ab

33 Dateiformate Geodatabase data Kombination aus ESRI – shapefiles und ArcInfo coverages ermöglicht komplexe Netzwerke und somit Verknüpfungen zwischen feature classes ArcSDE – layers speichert große Datenmengen in einer Datenbank ab (Vortrag nächste Woche)...

34 Designer

35 Arc IMS Manager Author Designer Administrator Arc IMS Manager

36 Designer – was ist das? erst muss man sich entscheiden, ob man HTML Viewer, Java Custom oder Java Standard benutzen will Aufbau der Web Seite in Arc IMS Manager z.B. Anordnung der Elemente Gestalten der Web Seite in Arc IMS Manager z.B. graphische Gestaltung

37 Viewer HTML – Viewer Java Viewer Standard Custom

38 HTML Viewer unterstützt nur images Web Seiten – Maske voreingestellt D.h. im Unterschied zu Java Viewers beinhaltet der HTML Viewer automatisch eingestellte Legende, Werkzeug Tool und overview map

39 Java Viewer unterstützt Image und Feature MapServices im Unterschied zu HTML besteht die Möglichkeit zu bestimmen, welche der drei Elemente die Web Site beinhalten soll (Legende, Werkzeug Tool, overview map) Veränderung der Erscheinung der einzelnen Elemente möglich

40 Java Viewer Custom graphische Gestaltung mehr Kontrolle durch nicht voreingestellte Web Site (z.B. Design) und GIS Funktionalität nicht alle browser unterstützen Java Custom Standard graphische Gestaltung teilweise voreingestellte Web Site

41 Java Viewer -Standard-

42 Java Viewer -Custom-

43 Java Viewer -Einstellungen-

44

45 Administrator

46 Arc IMS Manager Author Designer Administrator Arc IMS Manager

47 Administrator – was ist das ? Verwaltung von services, servers und folders hinzufügen, löschen und ändern

48 Starten des Administrators beim ersten Starten wird man aufgefordert einen Benutzernamen sowie ein Passwort zu wählen diese Eingaben können später wieder geändert werden

49 Erstellen eines neuen Service 1) Möglichkeit der Erstellung eines image, feature oder metadata services 2) Bestätigung mit „New Service“ Button

50 3) Eingabe eines Namens 4) link zu dem Verzeichnis, wo sich die benötigte Datei befindet 5) Auswahl eines Virtual Servers Wählt man hier Image Server1, d.h. man will ein feature erstellen, bestätigt man mit „OK“ unten auf der Seite

51 Erstellen eines neuen Service bei jedem anderen Server (Erstellung image und metadata) werden weitere Angaben (z.B. Server Output Datei) benötigt dann ebenfalls Bestätigung durch OK

52 Eigenschaften eines service ändern dazu wählt man erneut „service“ und den entsprechenden service Namen anschließend klickt man den „properties“ – button und es erscheint das gleiche Fenster wie bei der Erstellung des services und verfährt ähnlich

53 Eigenschaften eines server \ folders ändern Das hinzufügen, löschen und verändern geschieht auf die gleiche Weise wie beim service folder spatial server service löschen virtual server properties

54 Managing Virtual Server bei Arc IMS sind 6 virtual server voreingestellt, image, feature, metadata, query, geocode und extract diese können sowohl erweitert als auch verringert werden

55 Managing Virtual Server - Instances- instances geben an, wie viele Anfragen gleichzeitig bearbeitet werden können eingestellt werden diese indem man einen server auswählt und danach den „properties“ – button anklickt durch einen Doppelklick auf die Sparte „instances“ kann man diese verändern Arc IMS ist mit 14 instances voreingestellt, 2 pro virtual server (2x6) + 1 Arc IMS Monitor + 1 Arc IMS Tasker sie können je nach Bedarf anders gewichtet werden

56 Managing Virtual Server -Statistics- diese Option dient dazu herauszufinden welcher server wie oft benutzt wird anhand dieser Statistik können dann die instances neu gewichtet werden

57 Arbeiten mit Notes -Edit Notes- Edit Notes ermöglichen das Austauschen von Daten d.h. Benutzer im Internet kann direkt Kritik an den Administrator senden sie beinhalten Werkzeuge zum auswählen, hinzufügen, bewegen und löschen der features eines feature service

58 Arbeiten mit Notes - Konvertieren von Edit Notes- edit notes können zu shapefiles und XML – Formaten konvertiert werden

59 Arbeiten mit Notes - Konvertieren von Edit Notes- man wählt den zu konvertierenden folder aus anschließend klickt man den entsprechenden button an, gibt einen neuen Namen an und speichert ab XML shapefile

60 Arbeiten mit Notes - Map Notes- Map Notes dienen, ähnlich wie Edit Notes, zum Austausch von Daten, Objekten, Graphiken oder Texten via Internet diese laufen über den jeweiligen Administrator und können von diesem verändert oder bearbeitet werden
