Www.technisches-gestalten.ch Technologien Kartonage 1 Herstellung einer Schachtel Willkommen zur Bilderfolge «Herstellung einer Schachtel aus Graukarton».

Präsentation zum Thema: "Www.technisches-gestalten.ch Technologien Kartonage 1 Herstellung einer Schachtel Willkommen zur Bilderfolge «Herstellung einer Schachtel aus Graukarton»."—  Präsentation transkript:

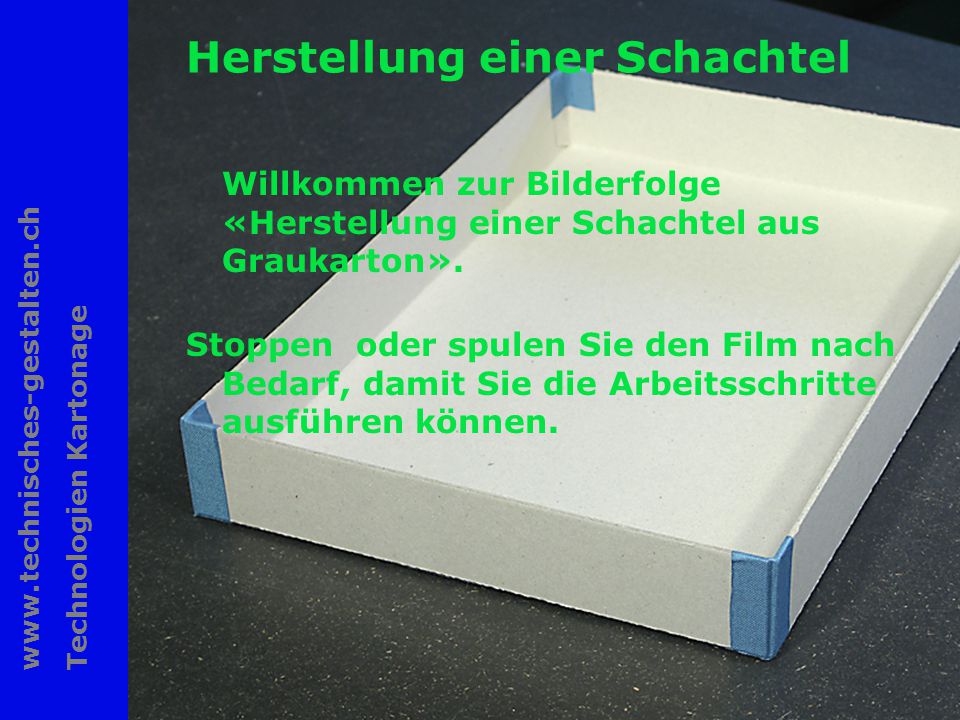

1 www.technisches-gestalten.ch Technologien Kartonage 1 Herstellung einer Schachtel Willkommen zur Bilderfolge «Herstellung einer Schachtel aus Graukarton». Stoppen oder spulen Sie den Film nach Bedarf, damit Sie die Arbeitsschritte ausführen können.

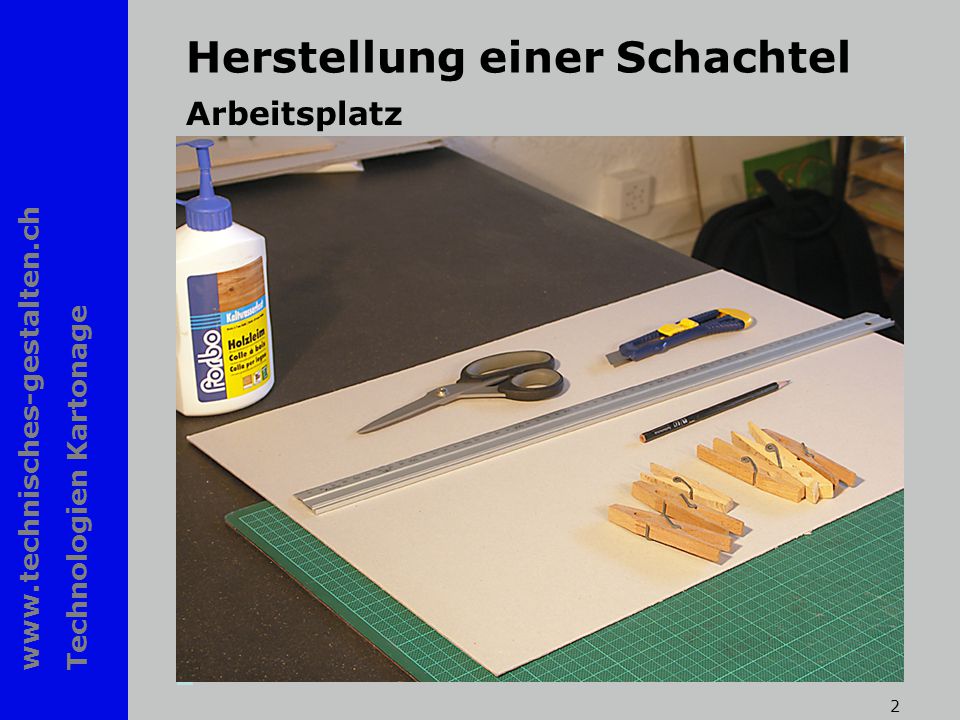

2 www.technisches-gestalten.ch Technologien Kartonage 2 Herstellung einer Schachtel Arbeitsplatz

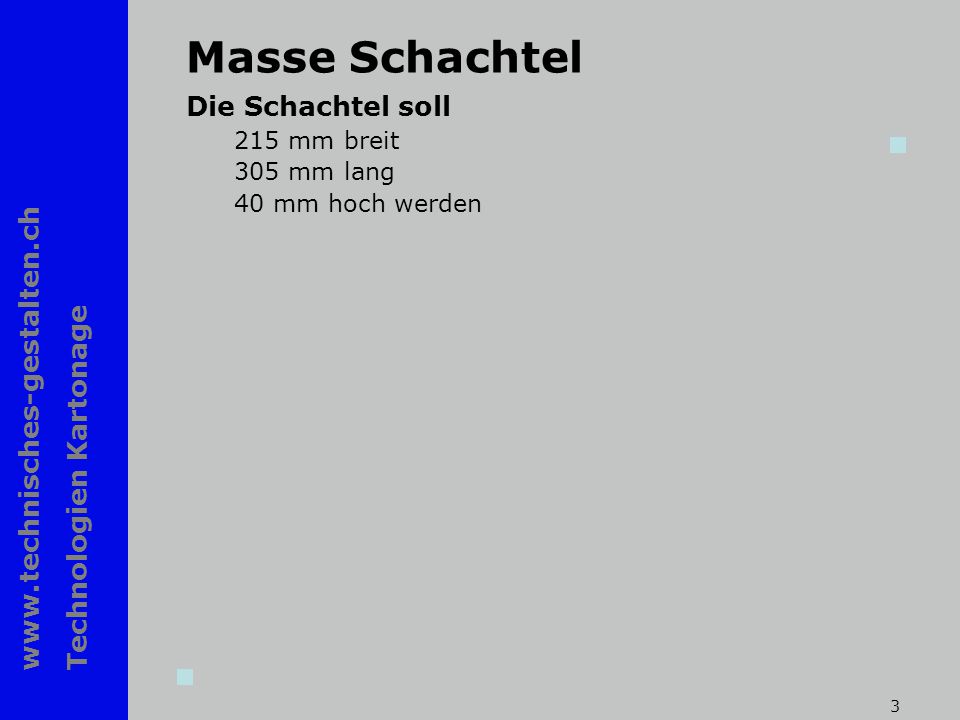

3 www.technisches-gestalten.ch Technologien Kartonage 3 Masse Schachtel Die Schachtel soll 215 mm breit 305 mm lang 40 mm hoch werden

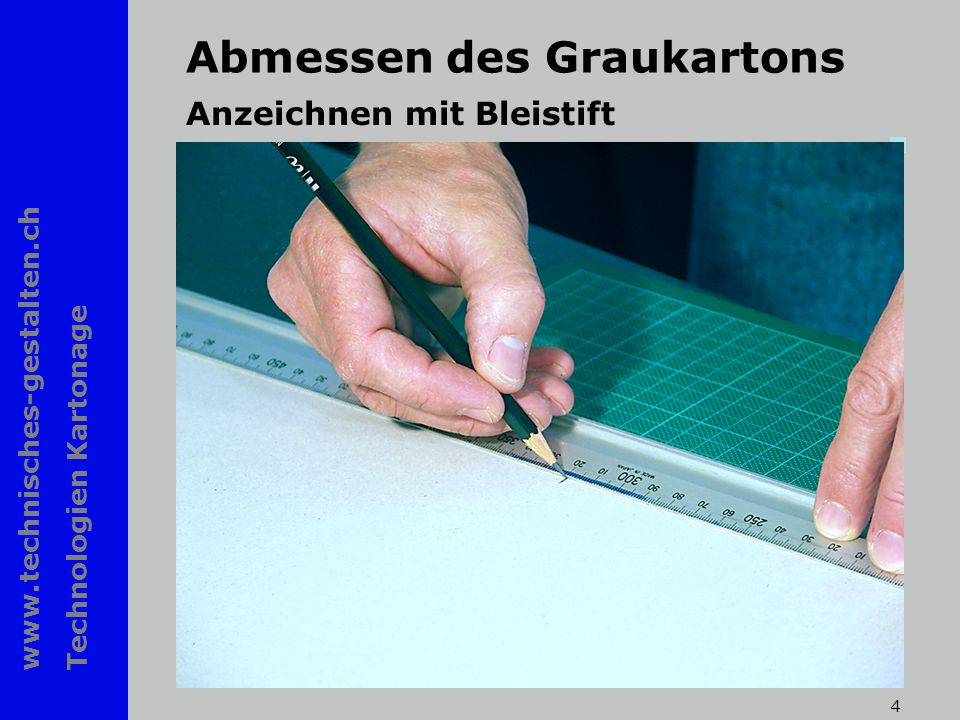

4 www.technisches-gestalten.ch Technologien Kartonage 4 Abmessen des Graukartons Anzeichnen mit Bleistift

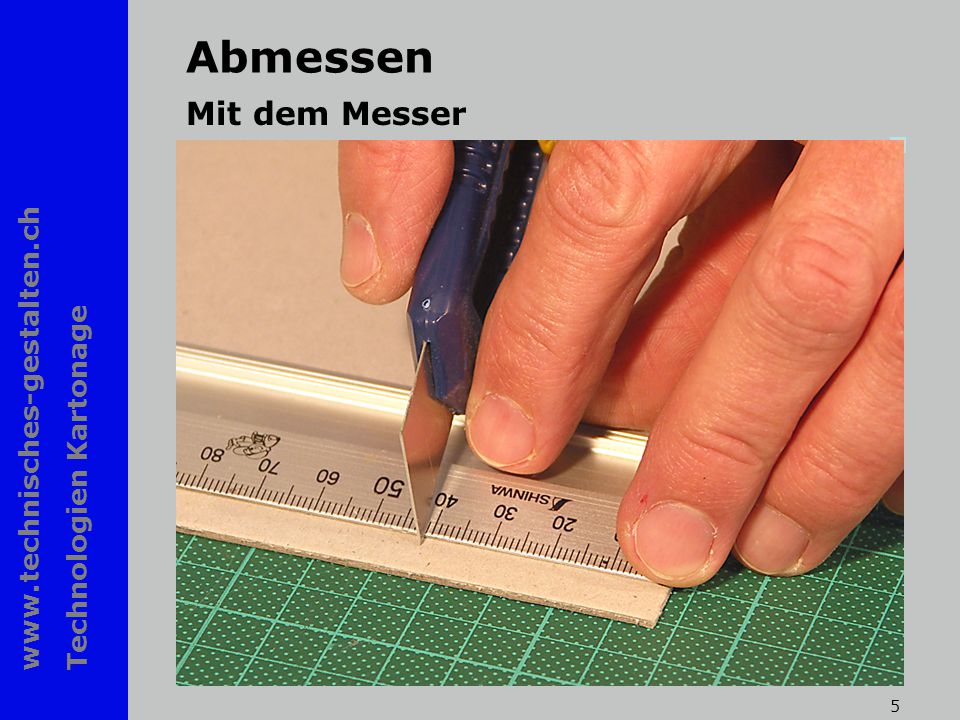

5 www.technisches-gestalten.ch Technologien Kartonage 5 Abmessen Mit dem Messer

6 www.technisches-gestalten.ch Technologien Kartonage 6 Zuschneiden 2-3 mal mit wenig Druck und flach

7 www.technisches-gestalten.ch Technologien Kartonage 7 Zuschneiden II Anschliessend mit Druck schneiden

8 www.technisches-gestalten.ch Technologien Kartonage 8 Länge zuschneiden Abmessen und zuschneiden

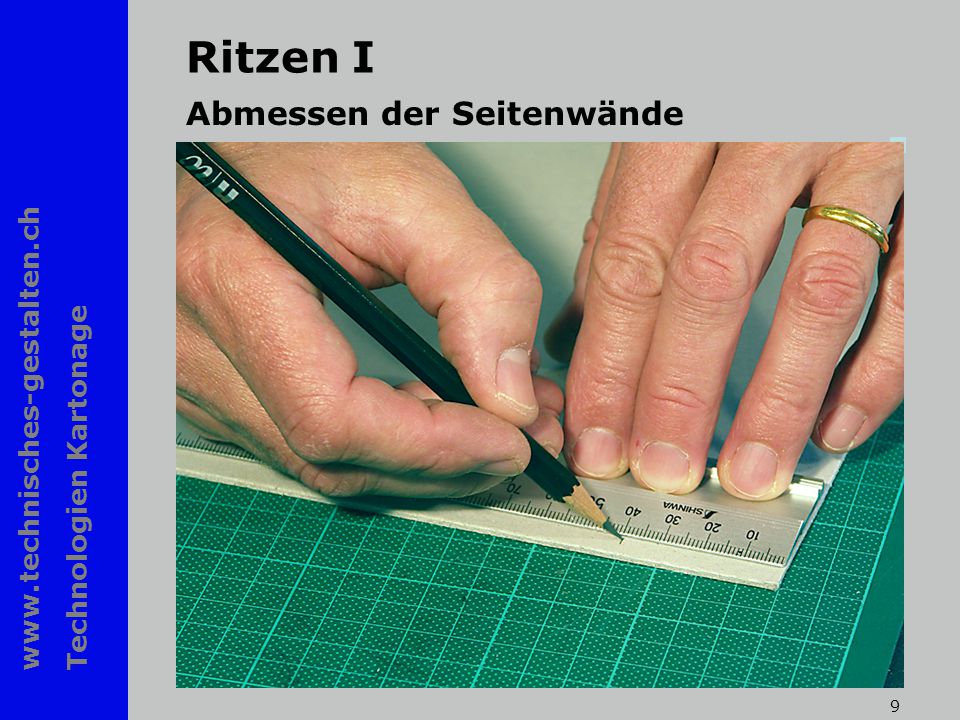

9 www.technisches-gestalten.ch Technologien Kartonage 9 Ritzen I Abmessen der Seitenwände

10 www.technisches-gestalten.ch Technologien Kartonage 10 Ritzen II 2/3-3/4 der Materialdicke einschneiden

11 www.technisches-gestalten.ch Technologien Kartonage 11 Ritzen III Wenn nötig nachschneiden

12 www.technisches-gestalten.ch Technologien Kartonage 12 Ritzen IV Knick-Kontrolle

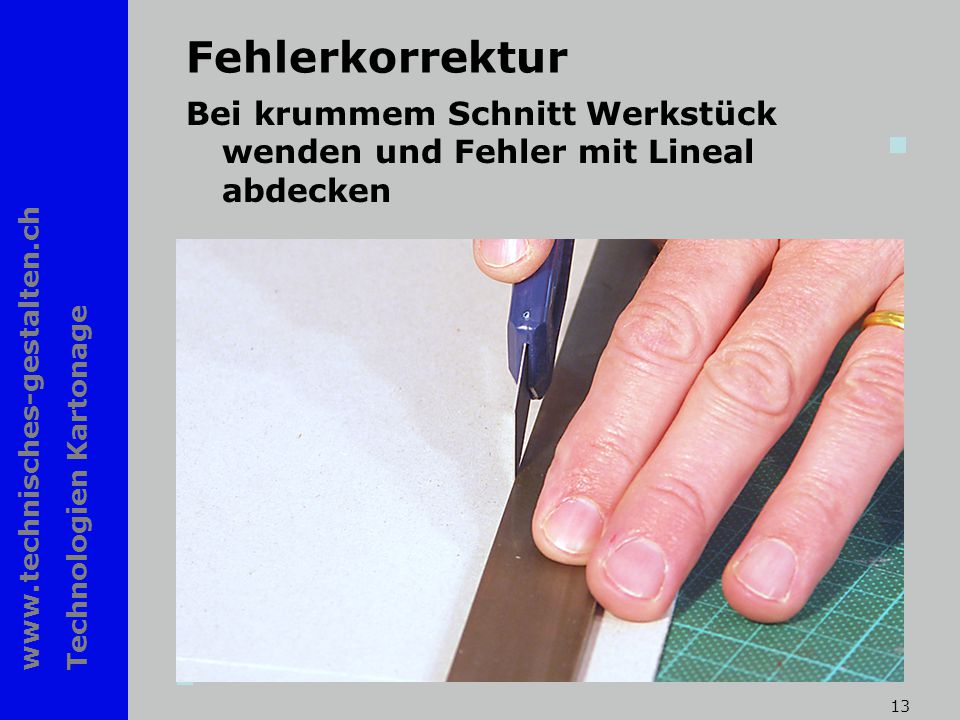

13 www.technisches-gestalten.ch Technologien Kartonage 13 Fehlerkorrektur Bei krummem Schnitt Werkstück wenden und Fehler mit Lineal abdecken

14 www.technisches-gestalten.ch Technologien Kartonage 14 Klebelasche I Eine Seite der Lasche ganz durchtrennen

15 www.technisches-gestalten.ch Technologien Kartonage 15 Klebelasche II Karton abschälen

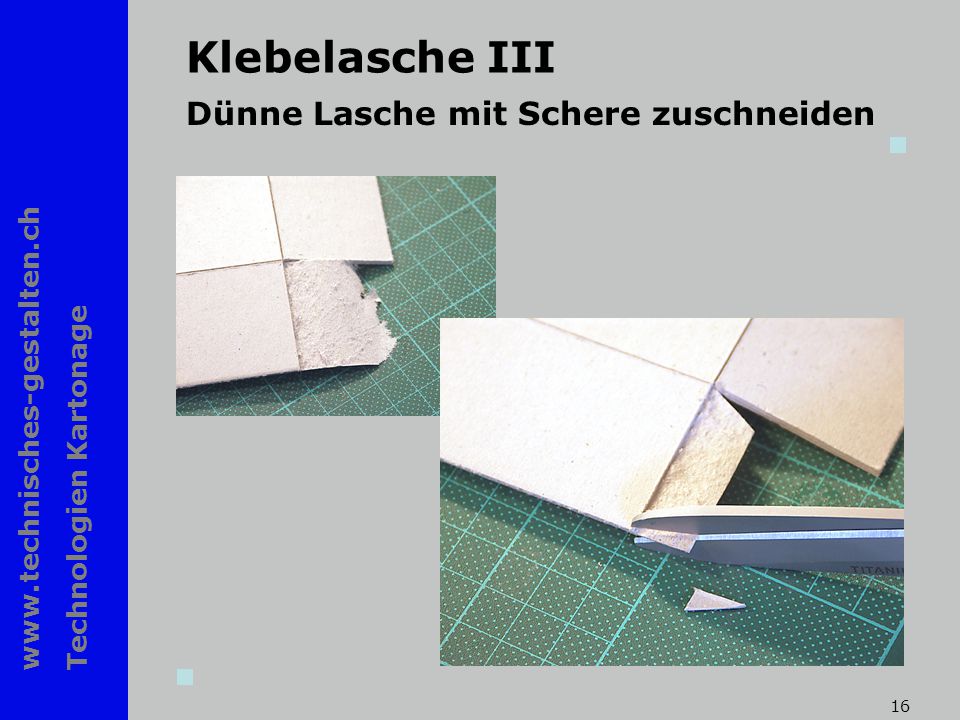

16 www.technisches-gestalten.ch Technologien Kartonage 16 Klebelasche III Dünne Lasche mit Schere zuschneiden

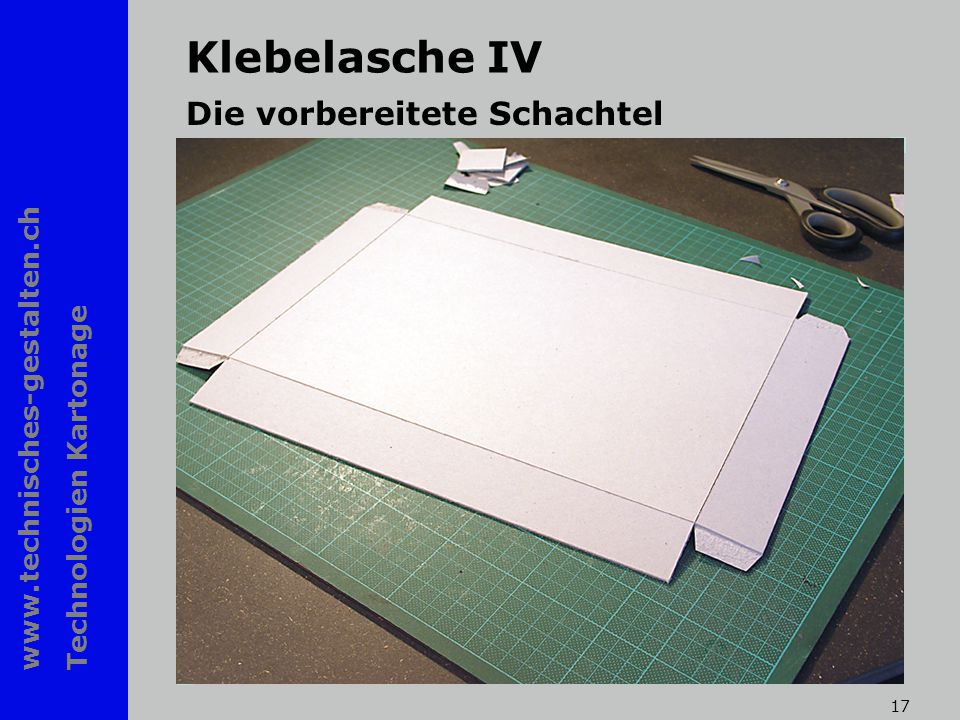

17 www.technisches-gestalten.ch Technologien Kartonage 17 Klebelasche IV Die vorbereitete Schachtel

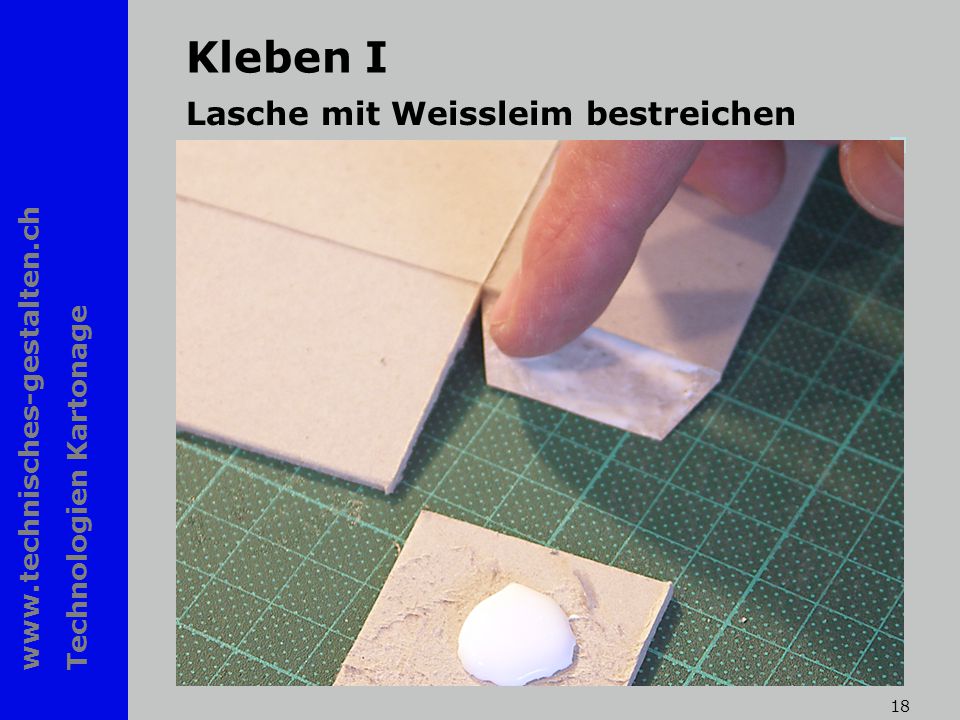

18 www.technisches-gestalten.ch Technologien Kartonage 18 Kleben I Lasche mit Weissleim bestreichen

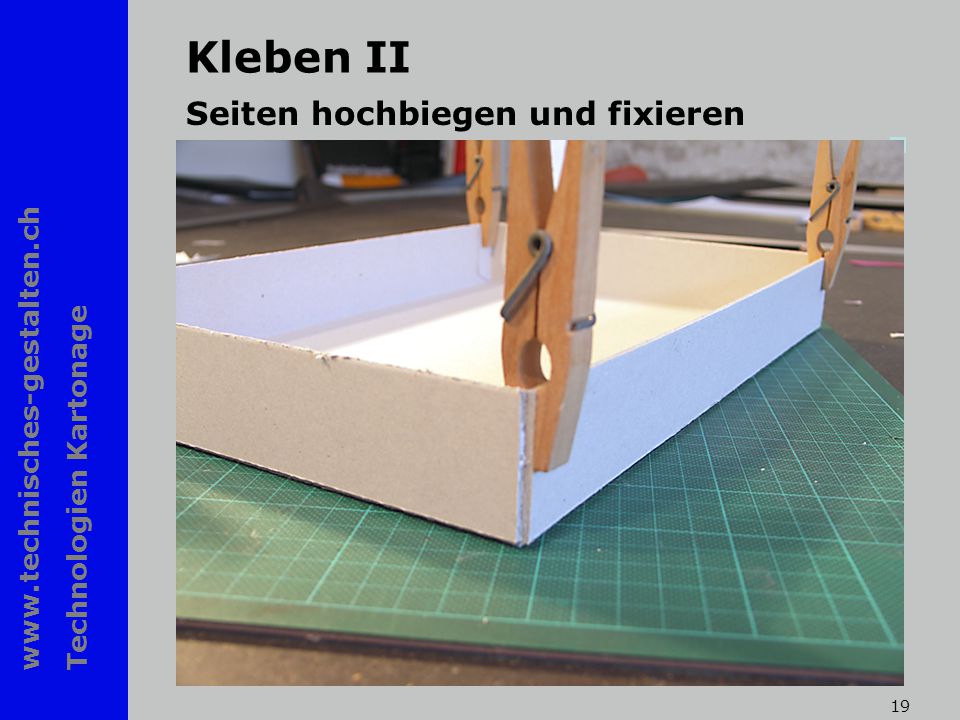

19 www.technisches-gestalten.ch Technologien Kartonage 19 Kleben II Seiten hochbiegen und fixieren

20 www.technisches-gestalten.ch Technologien Kartonage 20 Verstärken der Ecken I Buchbinderleinwand abmessen und zuschneiden

21 www.technisches-gestalten.ch Technologien Kartonage 21 Verstärken II Kleister mit ca. 10% Weissleim mischen oder Weissleim mit Wasser verdünnen

22 www.technisches-gestalten.ch Technologien Kartonage 22 Verstärken III Leinwand mit Kleister anschmieren bis sie feucht und weich ist

23 www.technisches-gestalten.ch Technologien Kartonage 23 Verstärken IV Schachtel auf Leinwand drücken und abheben

24 www.technisches-gestalten.ch Technologien Kartonage 24 Verstärken V Leinwand sorgfältig anreiben und Konturen mit Falzbein nachfahren

25 www.technisches-gestalten.ch Technologien Kartonage 25 Verstärken VI Überstand am Boden einschneiden

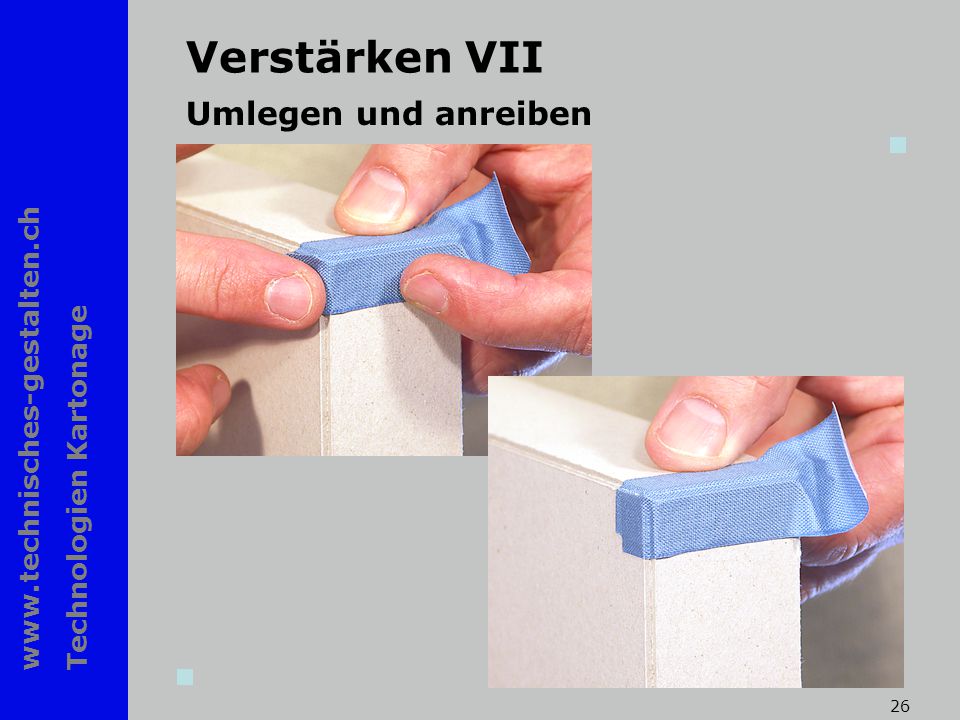

26 www.technisches-gestalten.ch Technologien Kartonage 26 Verstärken VII Umlegen und anreiben

27 www.technisches-gestalten.ch Technologien Kartonage 27 Verstärken VIII Oberkante bei Bedarf nachleimen und umlegen

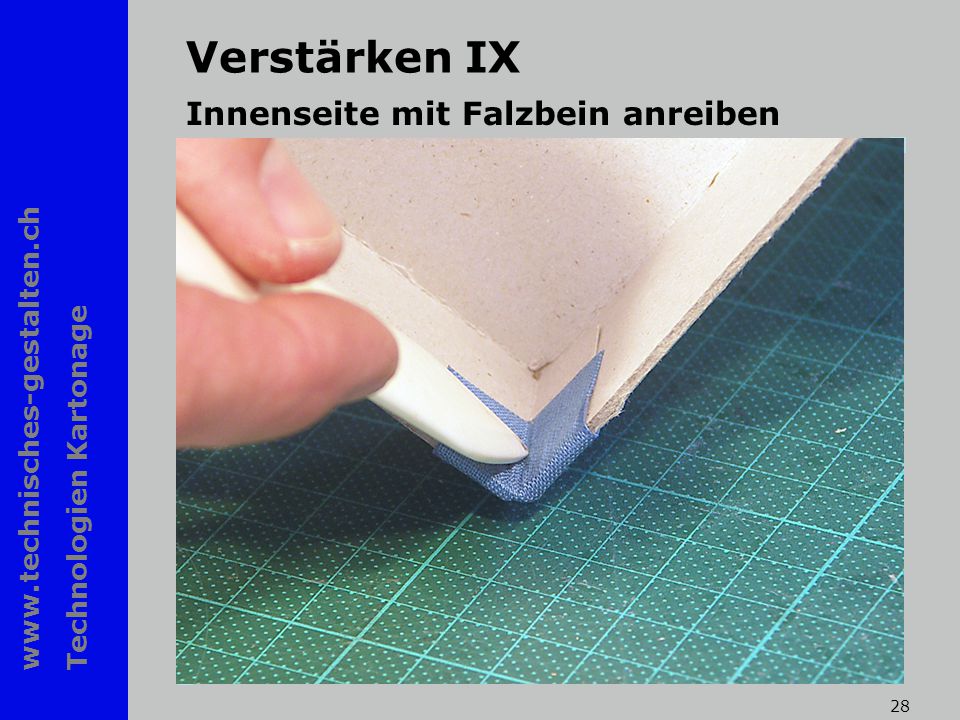

28 www.technisches-gestalten.ch Technologien Kartonage 28 Verstärken IX Innenseite mit Falzbein anreiben

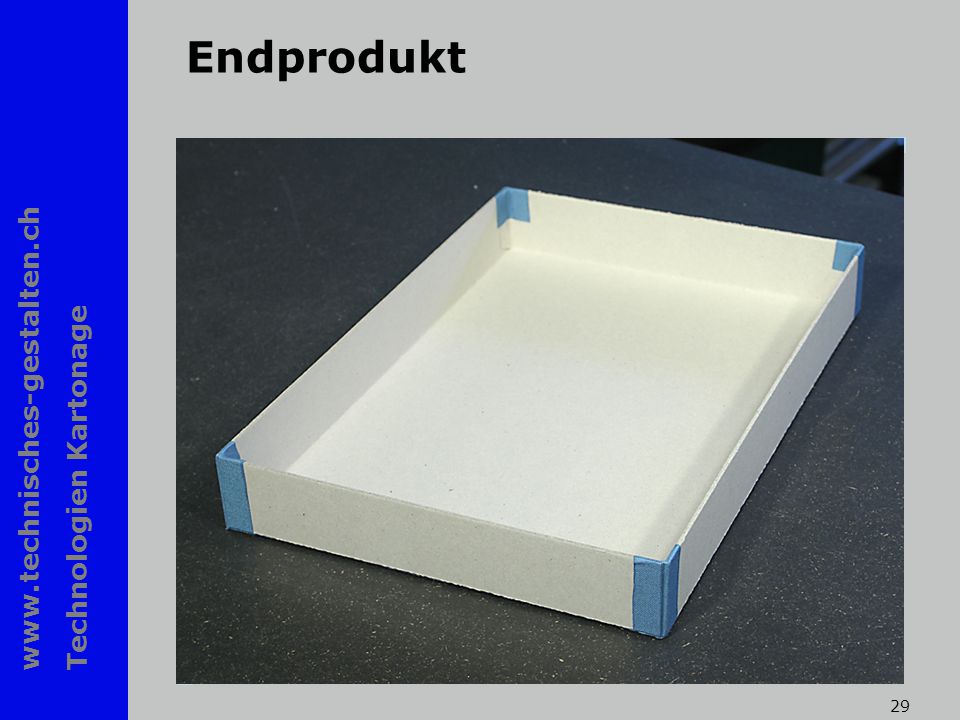

29 www.technisches-gestalten.ch Technologien Kartonage 29 Endprodukt

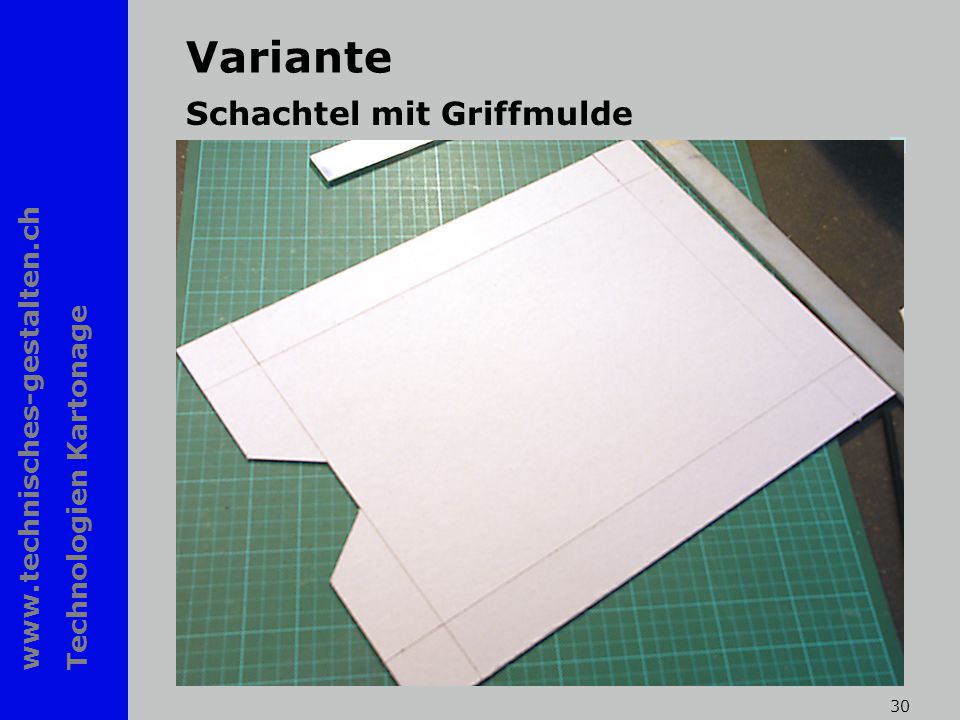

30 www.technisches-gestalten.ch Technologien Kartonage 30 Variante Schachtel mit Griffmulde

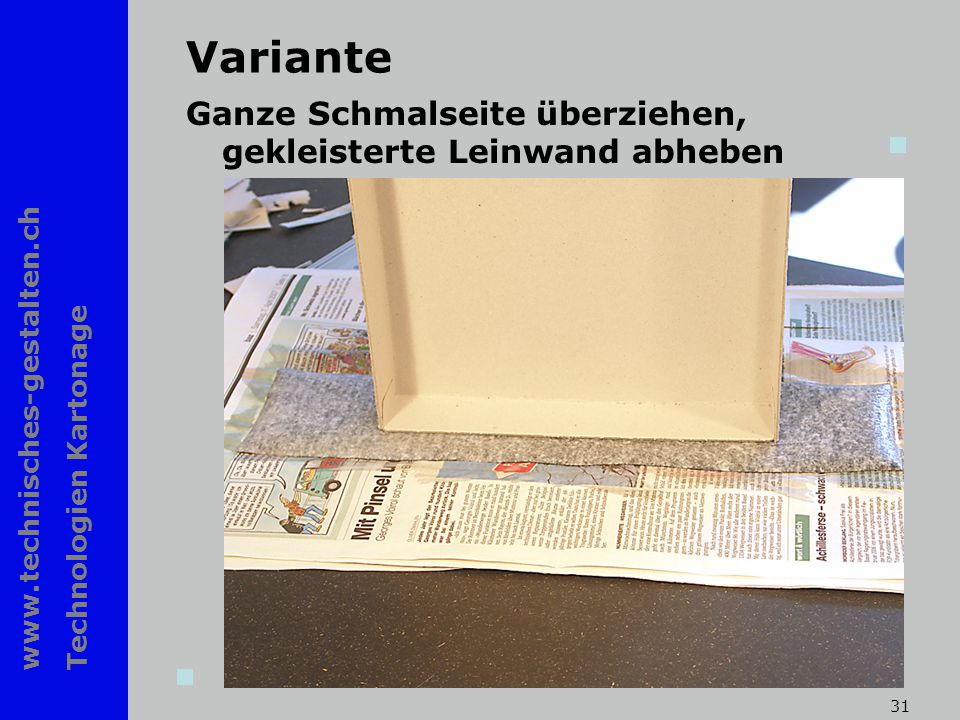

31 www.technisches-gestalten.ch Technologien Kartonage 31 Variante Ganze Schmalseite überziehen, gekleisterte Leinwand abheben

32 www.technisches-gestalten.ch Technologien Kartonage 32 Variante Leinwand anreiben und umlegen

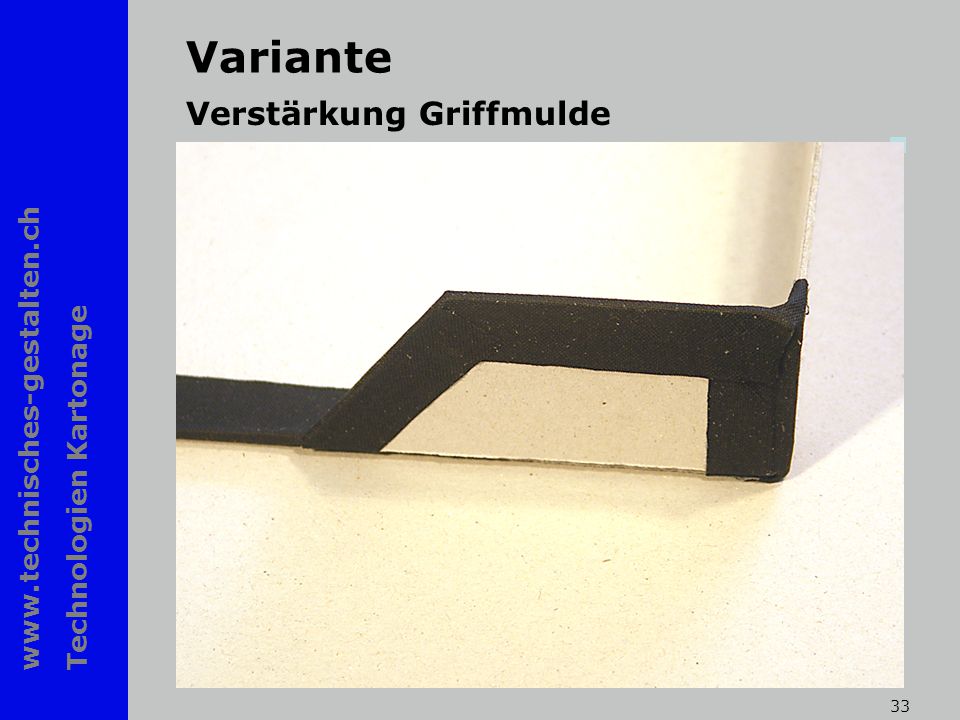

33 www.technisches-gestalten.ch Technologien Kartonage 33 Variante Verstärkung Griffmulde

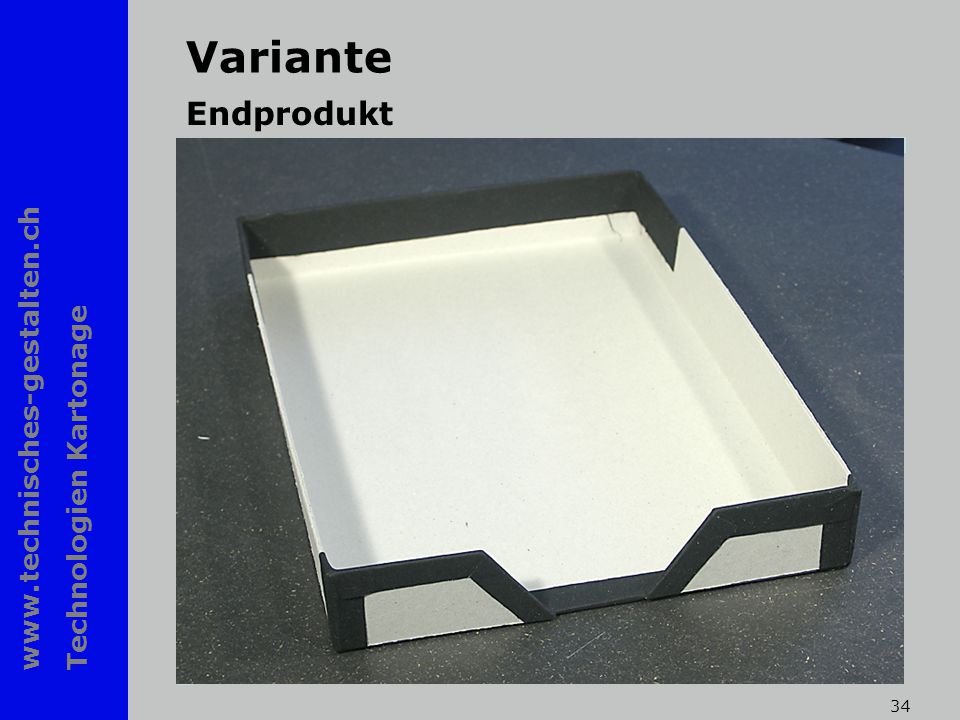

34 www.technisches-gestalten.ch Technologien Kartonage 34 Variante Endprodukt
