1 iSCSI – IP basierendes Speichernetz Andrea Löhlein 31. August 2007

2 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de2 Gliederung  Was ist iSCSI?  Logical Volume Manager  Konfiguration  Verbindung zum Server  Passwortvergabe  Vor- und Nachteile  Zukunftsprognose

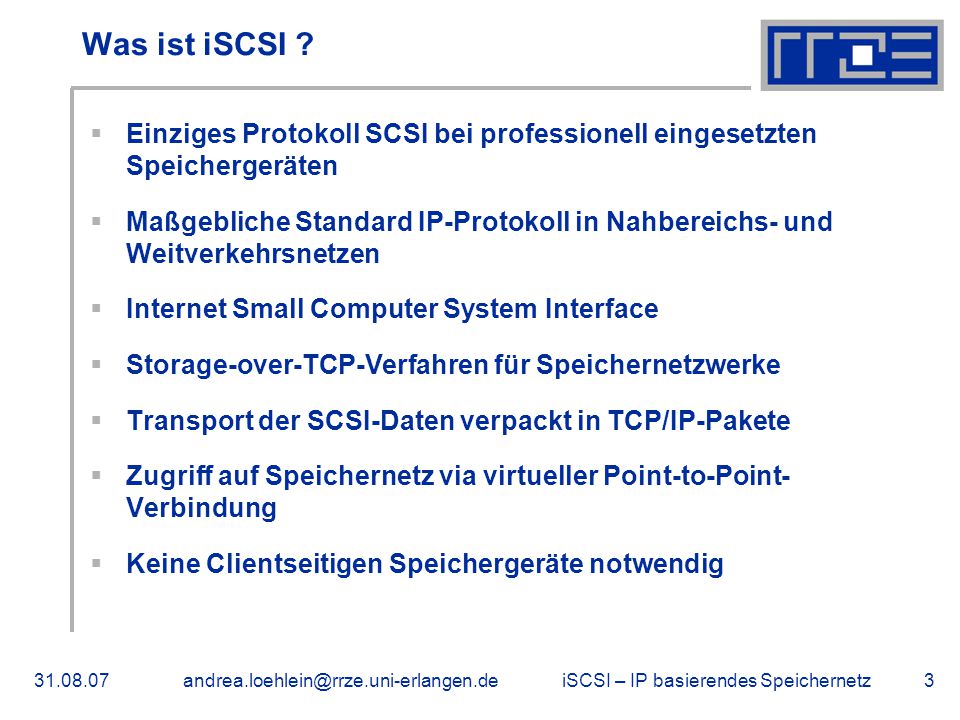

3 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de3 Was ist iSCSI ?  Einziges Protokoll SCSI bei professionell eingesetzten Speichergeräten  Maßgebliche Standard IP-Protokoll in Nahbereichs- und Weitverkehrsnetzen  Internet Small Computer System Interface  Storage-over-TCP-Verfahren für Speichernetzwerke  Transport der SCSI-Daten verpackt in TCP/IP-Pakete  Zugriff auf Speichernetz via virtueller Point-to-Point- Verbindung  Keine Clientseitigen Speichergeräte notwendig

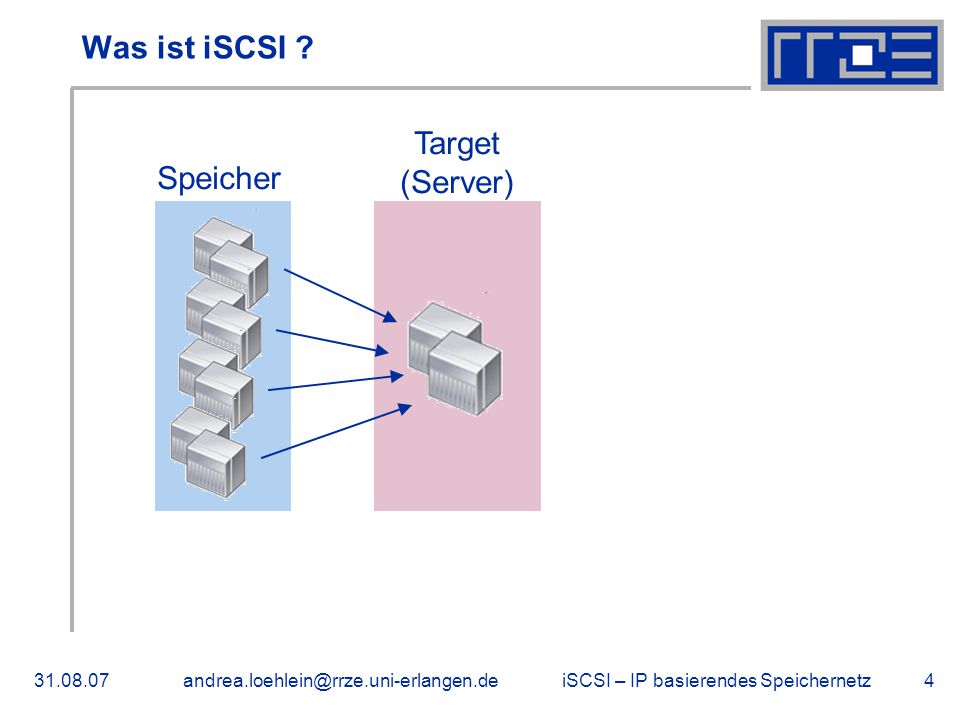

4 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de4 Was ist iSCSI ? Speicher Target (Server)

5 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de5 Logical Volume Manager  Physical Volumes definieren pvcreate pvcreate /dev/sda pvcreate /dev/sdb pvcreate /dev/sdc sdasdbsdc

6 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de6 Logical Volume Manager  Neue Volume Group anlegen vgcreate vgcreate iscsi-space /dev/sda /dev/sdb /dev/sdc sdasdbsdc iscsi-space

7 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de7 Logical Volume Manager  Logical Volumes anlegen lvcreate –n -L lvcreate –n lvol1 –L 50G iscsi-space lvcreate –n lvol2 –L 20G iscsi-space lvcreate –n lvol3 –L 35G iscsi-space sdasdbsdc iscsi-space lvol1lvol2lvol3

8 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de8 Konfiguration: Server  Überprüfen der angelegten Logical Volumes  Server:~ # lvscan ACTIVE ‘/dev/iscsi-space/lvol1‘ [50.00 GB] ACTIVE ‘/dev/iscsi-space/lvol2‘ [20.00 GB] ACTIVE ‘/dev/iscsi-space/lvol3‘ [35.00 GB]

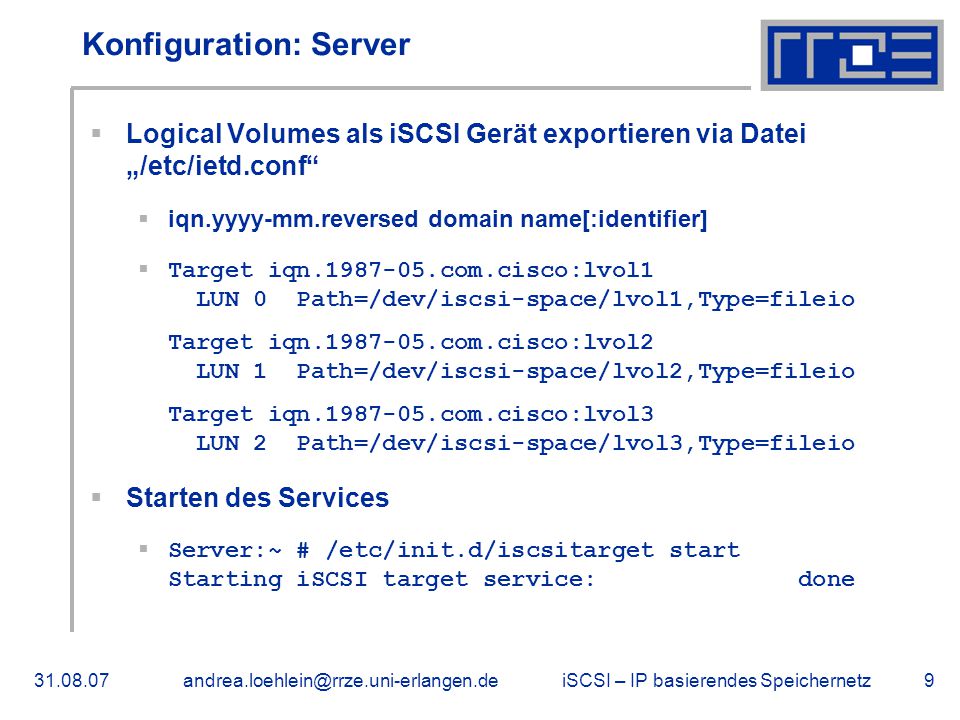

9 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de9 Konfiguration: Server  Logical Volumes als iSCSI Gerät exportieren via Datei „/etc/ietd.conf“  iqn.yyyy-mm.reversed domain name[:identifier]  Target iqn.1987-05.com.cisco:lvol1 LUN 0 Path=/dev/iscsi-space/lvol1,Type=fileio Target iqn.1987-05.com.cisco:lvol2 LUN 1 Path=/dev/iscsi-space/lvol2,Type=fileio Target iqn.1987-05.com.cisco:lvol3 LUN 2 Path=/dev/iscsi-space/lvol3,Type=fileio  Starten des Services  Server:~ # /etc/init.d/iscsitarget start Starting iSCSI target service: done

10 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de10 Was ist iSCSI ? Speicher Target (Server) Initiator (Client)

11 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de11 Konfiguration: Linux-Client  Datei „/etc/iscsid.conf“  Discovery-Address=131.188.3.71  Datei „/etc/initiatorname.iscsi“  InitiatorName = iqn.1987-05.com.cisco:01.44d63c716a  Starten des Services  rzxen1 /# rcopen-iscsi start Starting iSCSI Initiator service: done

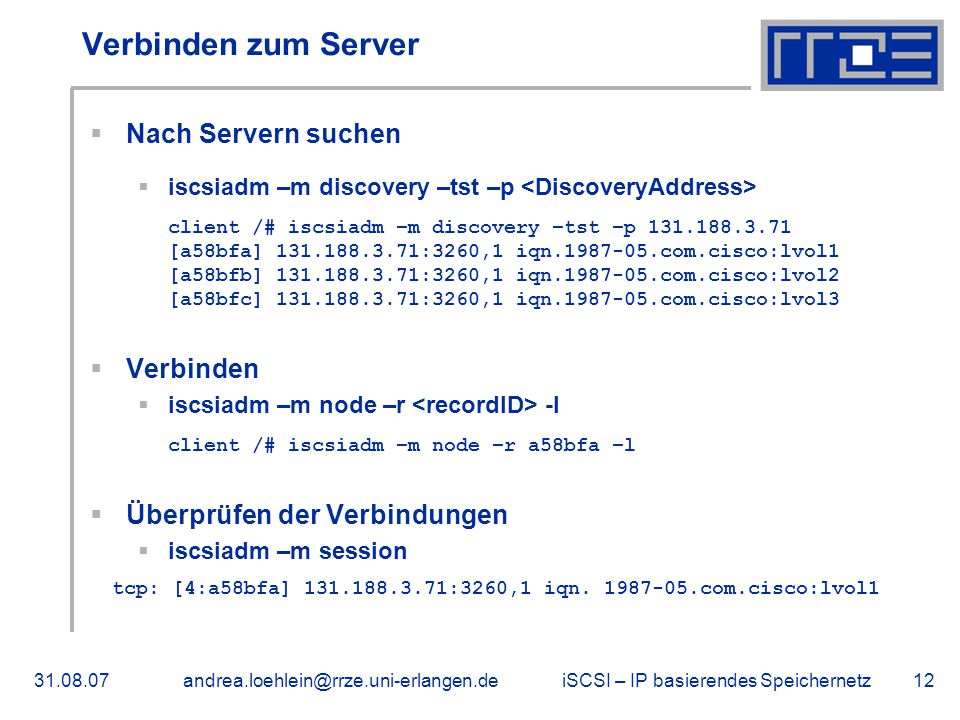

12 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de12 Verbinden zum Server  Nach Servern suchen  iscsiadm –m discovery –tst –p client /# iscsiadm –m discovery –tst –p 131.188.3.71 [a58bfa] 131.188.3.71:3260,1 iqn.1987-05.com.cisco:lvol1 [a58bfb] 131.188.3.71:3260,1 iqn.1987-05.com.cisco:lvol2 [a58bfc] 131.188.3.71:3260,1 iqn.1987-05.com.cisco:lvol3  Verbinden  iscsiadm –m node –r -l client /# iscsiadm –m node –r a58bfa –l  Überprüfen der Verbindungen  iscsiadm –m session tcp: [4:a58bfa] 131.188.3.71:3260,1 iqn. 1987-05.com.cisco:lvol1

13 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de13 Verbindung zum Server  Trennen  iscsiadm –m node -u client /# iscsiadm –m node –r a58bfa –u  Automatische Verbindung beim Start  iscsiadm –m node –r -o update –n node.startup – v automatic client /# iscsiadm –m node –r a58bfa -o update –n node.startup –v automatic  oder in Dateien „/etc/iscsi/node/ “ client /# ls /etc/iscsi/nodes/ iqn.1987-05.com.cisco:lvol1 iqn.1987-05.com.cisco:lvol2 iqn.1987-05.com.cisco:lvol3

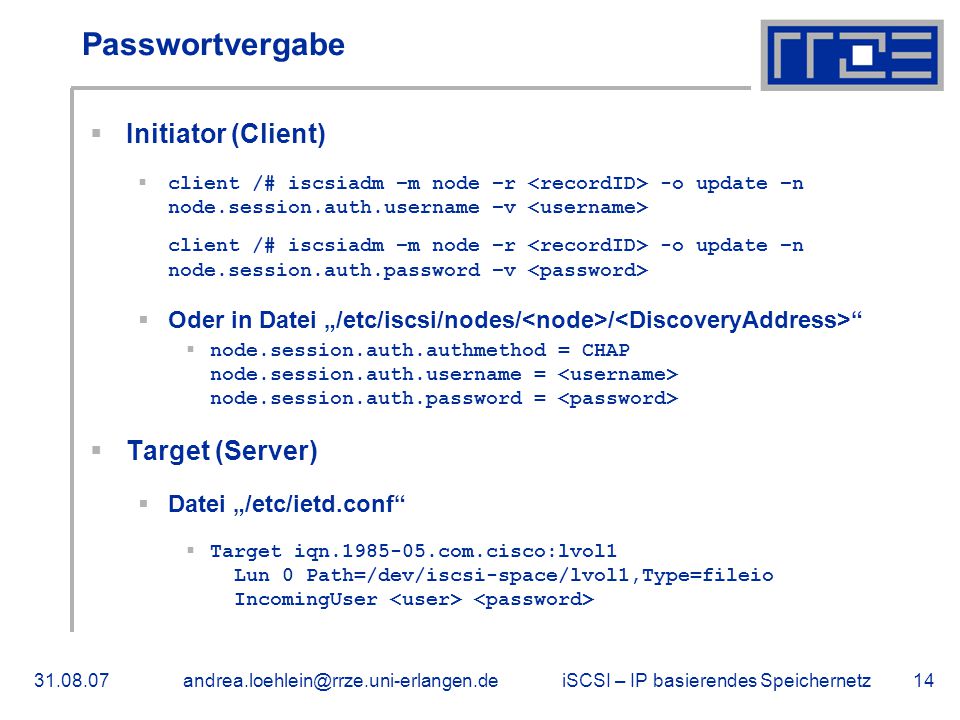

14 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de14 Passwortvergabe  Initiator (Client)  client /# iscsiadm –m node –r -o update –n node.session.auth.username –v client /# iscsiadm –m node –r -o update –n node.session.auth.password –v  Oder in Datei „/etc/iscsi/nodes/ / “  node.session.auth.authmethod = CHAP node.session.auth.username = node.session.auth.password =  Target (Server)  Datei „/etc/ietd.conf“  Target iqn.1985-05.com.cisco:lvol1 Lun 0 Path=/dev/iscsi-space/lvol1,Type=fileio IncomingUser

15 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de15 Vor- und Nachteile  Vorteile  Vorhandenen Hardware im Netzwerk  Entfernungsunabhängigkeit  Nachteile  Für hohe Performance abgetrenntes Netz notwendig  Zukunftsprognose  Verwendung von SCSI, TCP/IP und Ethernet  Jeder Server / jedes Betriebssystem beherrscht Medien  Wachsende Verbreitung

16 iSCSI – IP basierendes Speichernetz31.08.07andrea.loehlein@rrze.uni-erlangen.de16 Vielen Dank für Ihre Aufmerksamkeit. Fragen können Sie jetzt stellen oder später an: andrea.loehlein@rrze.uni-erlangen.de
