1 BMW Motorrad I- ABS und ASC Seite 1 BMW Motorrad Madrid Febrero 2007 ¿Te gusta conducir? ASC de BMW Motorrad.

2 BMW Motorrad I- ABS und ASC Seite 2 ASC de BMW Motorrad. Modeos con opción de montar ASC. K1200 GT R-Modelos K-Modelos R 1200 RTR 1200 GS R 1200 GS Adventure R 1200 R R 1200 ST

3 BMW Motorrad I- ABS und ASC Seite 3 ASC de BMW Motorrad. Componentes ASC. Sensor ABS posterior ABSBMS-K Inyectores Encendido I-Kombi Piña Izquierda con ASC control Sensor ABS anterior

4 BMW Motorrad I- ABS und ASC Seite 4 ASC deBMW Motorrad. Esquema ASC. Unidad ABS Botón ASC CAN-Bus Radgeschwindigkeiten BMS-K ABS- Taster Cuadro Motor Rueda post.Rueda ant.

5 BMW Motorrad I- ABS und ASC Seite 5 1 1. ASC recibe señales de sensores de ABS 2. Unidad de ABS calcula el patinaje en función de la diferencia de velocidades de las ruedas 3. BMS-K limita velocidad de giro de la rueda 4. BMS-K retrasa el encendido 5. BMS-K suprime inyecciones 6. Aviso visual en la pantalla 6 4 5 3 2 ASC deBMW Motorrad. Funcionamiento ASC.

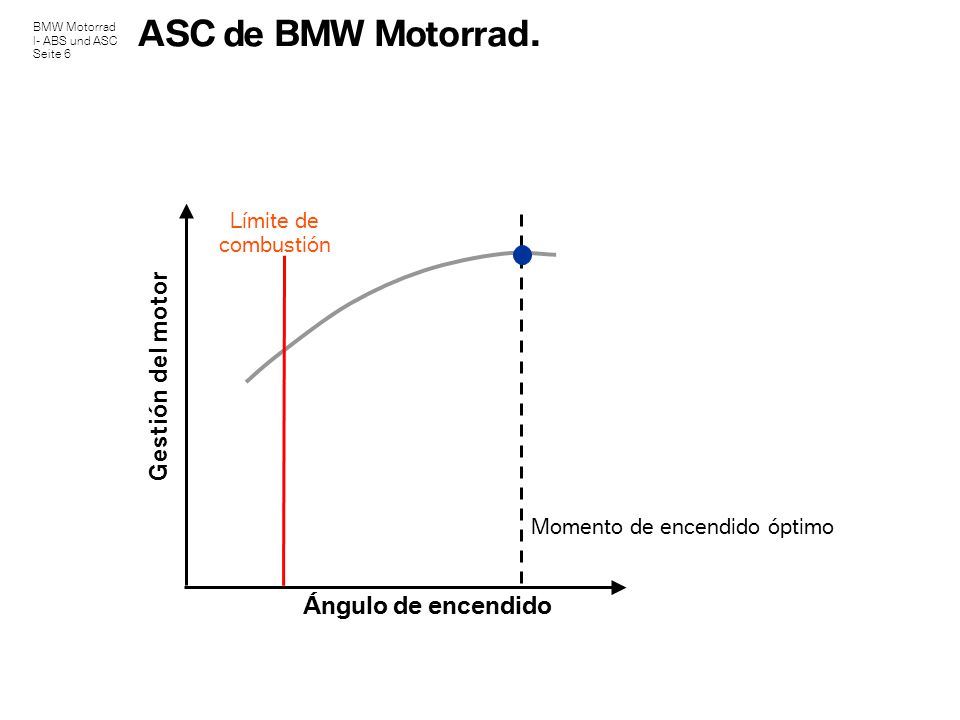

6 BMW Motorrad I- ABS und ASC Seite 6 ASC de BMW Motorrad. Gestión del motor Ángulo de encendido Límite de combustión Momento de encendido óptimo

7 BMW Motorrad I- ABS und ASC Seite 7 ASC de BMW Motorrad. Gestión del motor Ángulo de encendido Límite de combustión Momento de encendido óptimo Primera etapa de reducción Segunda etapa de reducción Tercera etapa de reducción

8 BMW Motorrad I- ABS und ASC Seite 8 ASC de BMW Motorrad. Indicaciones y avisos Avisos Botón del ASC en la piñaIndicaciones en el cuadro S ASC desactivado Solo en GS ASC desactivado para off-road Intervención del ASC ! + !
