Wasserkraftwerk Julian Schmidtsdorff und Adrian Sachse.

Präsentation zum Thema: "Wasserkraftwerk Julian Schmidtsdorff und Adrian Sachse."—  Präsentation transkript:

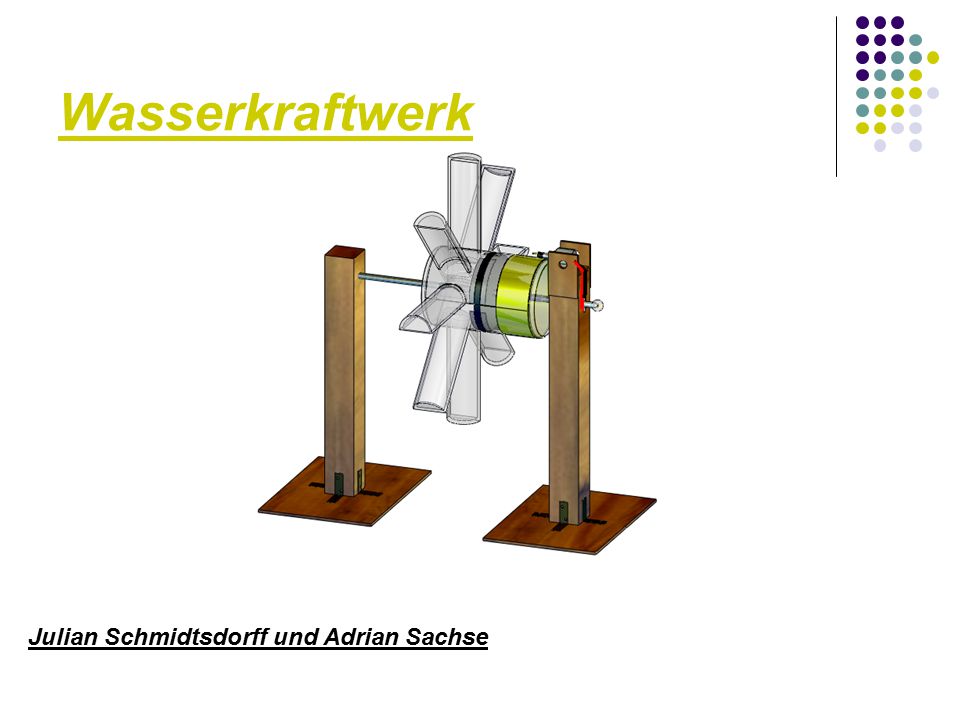

1 Wasserkraftwerk Julian Schmidtsdorff und Adrian Sachse

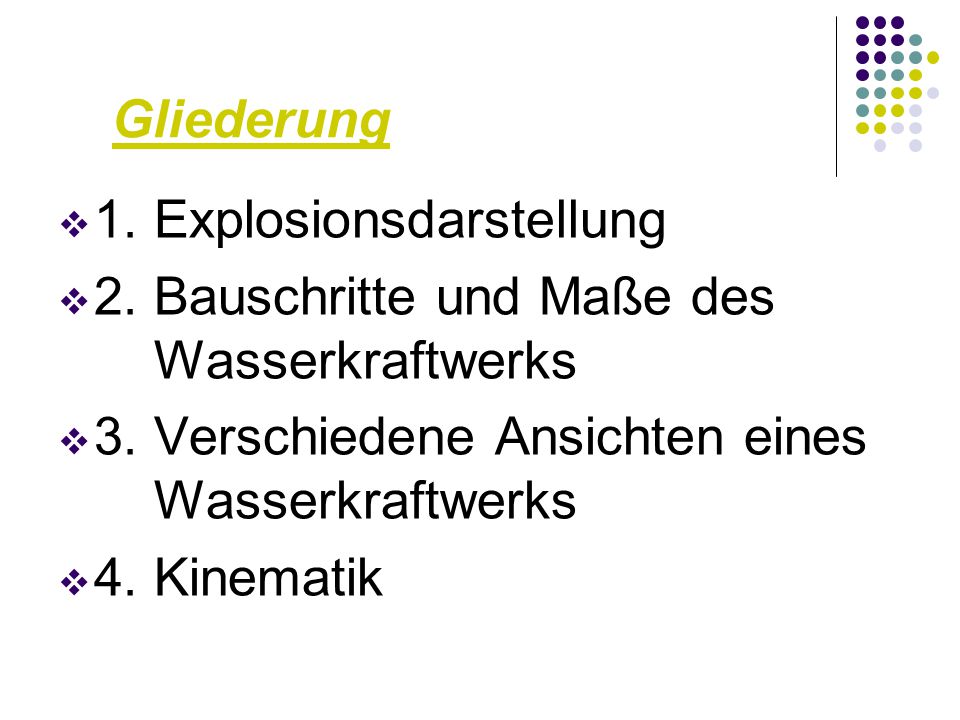

2 Gliederung 1. Explosionsdarstellung 2. Bauschritte und Maße des Wasserkraftwerks 3. Verschiedene Ansichten eines Wasserkraftwerks 4. Kinematik

3 1. Explosionsdarstellung

4 2. Bauschritte und Maße 1. 2 Fundamente aus Holz bauen

5 2. Bauschritte und Maße 2. Anbringen des Aluminiumrohres

6 2. Bauschritte und Maße 3. Spindeln einzeln bearbeiten
Die andere mit einem Teilstück eines Handschuhs überziehen Eine Spindel mit 8 halben Flaschen versehen 3. Spindeln einzeln bearbeiten

7 2. Bauschritte und Maße 4. Spindeln auf dem Rohr anbringen

8 2. Bauschritte und Maße 5. Das zweite Fundament an der Stange befestigen

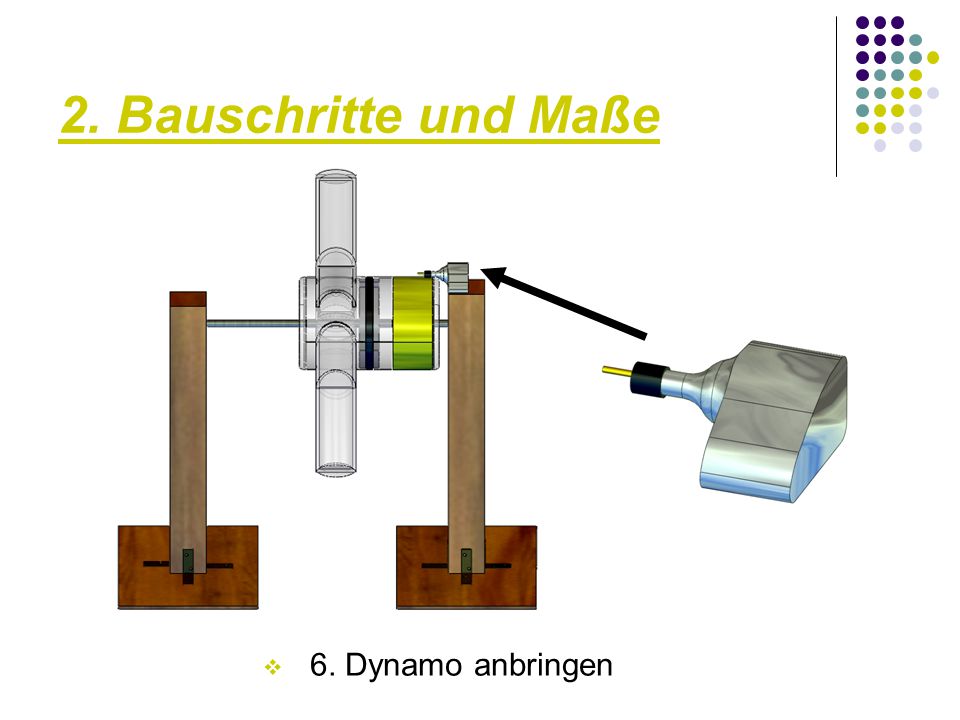

9 2. Bauschritte und Maße 6. Dynamo anbringen

10 2. Bauschritte und Maße 7. Dynamo anhand zweier Seitenplatten und
einem Gummi fixieren

11 2. Bauschritte und Maße 8. Die Glühbirne an der Seite befestigen

12 3. Verschiedene Ansichten
Isometrie Dimetrie Vorderansicht Video

13 Vielen Dank für Ihre Aufmerksamkeit
