1 Inhalt und Nutzen der IEC 61131 Hardware der PS40 - Serie
1.Tag Inhalt und Nutzen der IEC 61131 Hardware der PS40 - Serie Adressierung: Byteorientierte Adressstruktur 5 - Punkt - Notation Sucosoft S40 – Navigator: Befehlszeile POE und BOOL - Operatoren Variablendeklaration Arbeiten mit Hilfsvariablen Arbeiten mit Klammern

2 Topologiekonfigurator Programmierung in: Kontaktplan
2.Tag Refresh vom Vortag Topologiekonfigurator Programmierung in: Kontaktplan Funktionsbausteinsprache Strukturierter Text Kommunikation zur SPS (1) T&I - Funktionen SPS-Status / Transfer . . . Hersteller - Funktionsbausteine Instanziierung Parametrierung SET - RESET - Operatoren

3 Anlaufverhalten / Remanenz Zahlensysteme Elementare Datentypen
3.Tag Refresh vom Vortag Anlaufverhalten / Remanenz Zahlensysteme Elementare Datentypen Datentyp / Datenbreite Typgerechte Verwendung Abgeleitete Datentypen Typkonvertierung Vergleichsoperatoren IEC - Zählerbausteine Sprungoperatoren

4 Kommunikation zur SPS (2) Hardwaretest Variablenfenster

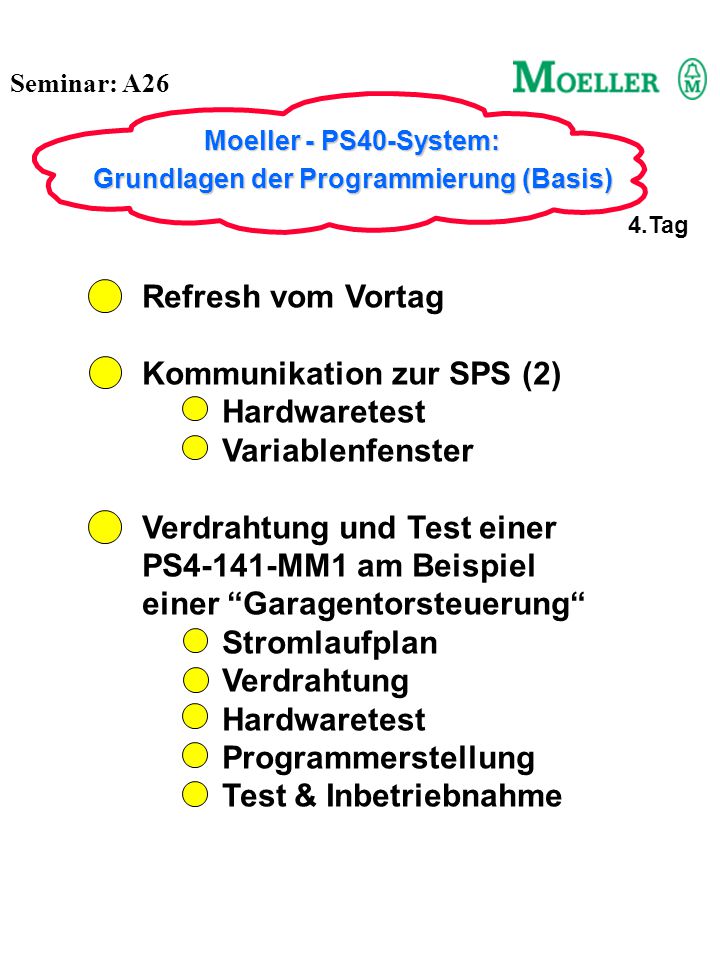

4.Tag Refresh vom Vortag Kommunikation zur SPS (2) Hardwaretest Variablenfenster Verdrahtung und Test einer PS4-141-MM1 am Beispiel einer “Garagentorsteuerung“ Stromlaufplan Verdrahtung Programmerstellung Test & Inbetriebnahme

5 Anwender - Funktionsbausteine Variablenarten Aufruf und Parametrierung
5.Tag Anwender - Funktionsbausteine Variablenarten Aufruf und Parametrierung Vernetzung mit “passiven“ Slaves Busaufbau Projektierung Abschlußdiskussion
