IPA Präsentation Von Adrian Liechti Adrian Liechti

Präsentation zum Thema: "IPA Präsentation Von Adrian Liechti Adrian Liechti"—  Präsentation transkript:

1 IPA Präsentation Von Adrian Liechti Adrian Liechti
- Willkommen zu meiner Präsentation Adrian Liechti

2 Inhalt der Präsentation
Auftrag Varianten (LAN) Verwendete Software von DominoNAS DominoNAS Datenserver Tests mit DominoNAS Testerkenntnisse Praktischer Einblick - Hier ist eine Übersicht über den Ablauf meiner Präsentation Adrian Liechti

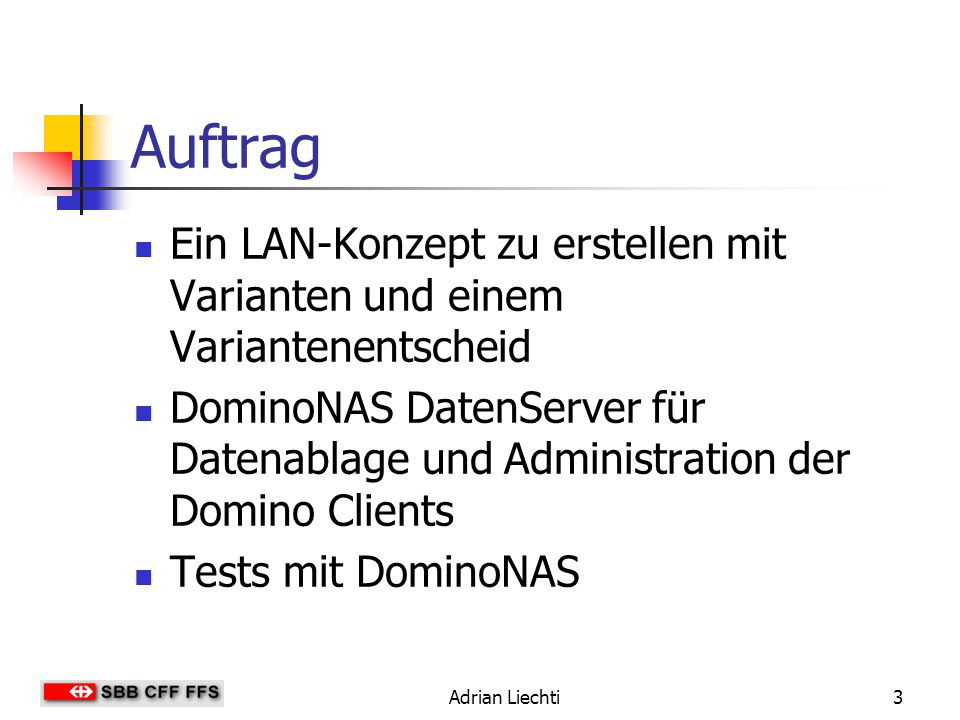

3 Auftrag Ein LAN-Konzept zu erstellen mit Varianten und einem Variantenentscheid DominoNAS DatenServer für Datenablage und Administration der Domino Clients Tests mit DominoNAS Der Auftrag wurde in drei Schritten gestellt. 1. LAN- Konzept erstellen 2. DominoNAS Server konfigurieren zur Remoteüberwachung der DominoClients 3. Test mit der Ausgewählten Software Adrian Liechti

4 LAN-Konzept 1. Variante 2. Variante Variantenentscheid mit Begründung
Variante. (Eine Ethernet Switch direkt am Katalyst anschliessen, Möglichkeit ein eigenes Subnetz zu generieren ist möglich) FOLIE 1 Variante. (Eine Ethernet Switch an eine Tokenringswitch anschliessen, Verbindung auf den BackboneRing der SBB, Nachteil ist keine Möglichkeit eine Eigenes Subnetz zu realisieren) FOLIE 2 Variantenentscheid: Variante FOLIE 3 Einfacher es braucht keine Umsetzung Tokenring  Ethernet Direkter Anschluss über 100Mb/s Ethernet an den Backbone Eigenes Subnetz kann realisiert werden. Kein Eingriff ins produktive Netzwerk der SBB, nach der Konfiguration Adrian Liechti

5 Verwendete Software von DominoNAS
LinkView Agent Aufzeichnungen machen LinkView Console Remotesteuerung von LinkView Agent Examine Analyse von Aufzeichnungen Nach dem lesen von den DominoNAS Dokumentationen habe ich mich entschieden mit den folgenden Produkten zu arbeiten: LinkView Agent LinkView Console Examine Adrian Liechti

6 DominoNAS DatenServer
Datenablage / Share Clientüberwachung wird mit LinkView Console gemacht - Hier sehen Sie die Datenablage aus der Sicht des Clients... (Zeichnung auf Flipchart) - Die Clientüberwachung ist vom DominoNAS DatenServer aus möglich mit der Software LinkView Console Adrian Liechti

7 Tests mit DominoNAS Test 1 (IP-Verwaltungsnetzwerk)
Bandbreitenmessung Netzwerkverkehr im IP-Verwaltungsnetzwerk Test 2 (DHCP-Request von Client aufzeigen) DHCP.cap Test 1: Schema des ganzen Aufbaus, in dem die Messungen vorgenommen wurden. FOLIE 4 Bandbreitenmessung 1. (Ethernet ist 60% zuverlässig, bei über 60% Auslastung sind können soviel Kollisionen entstehen, dass Datenverluste auftreten) 2. Warum habe ich die Messung am Morgen zwischen bis uhr gemacht? 3. Diagramme nur eine Stunde für Überblick (Durchschnittswerte sind nicht vergleichbar mit Spitzenwerten) FOLIE 5 Netzwerkverkehr: Filter mit falschen Frames zeigen FOLIE 6 Ca 15% der 22`000 frames sind solche die nicht in dieses Netzwerk gehören Test 2: Schema FOLIE 7 - DHCP.cap File erklähren FOLIE 8 Adrian Liechti

8 Testerkenntnisse Belastung von IP-Verwaltungsnetzwerk
Verkehr auf IP-Verwaltungsnetzwerk DHCP-Request Aufzeichnung Belastung von IP- Verwaltungsnetzwerk: Die Durchschnitts werte sind in Ordnung, jedoch ist das Problem das viele Spitzenwerte 60% Auslastung weit übersteigen. Lösung: FOLIE 9 Das 10Mb/s Ethernet HUB durch einen 100Mb/s Switch ersetzen. Karte am Passport muss ersetzt werden und die Server müssen auf 100Mb/s Ethernet umgestellt werden. 100Mb/s Ethernetkarte für Passport kostet ca 20`000 sfr 100Mb/s Switch kostet ca 3`500 sfr Umstellung der Servers kostet ca 2`000 sfr (Maintenacewindow) Verkehr auf dem IP- Verwaltungsnetzwerk: Nachdem die Filter die in der Dokumentation erwähnt sind gesetzt worden sind sind keine unnötigen Frames ins IP- Verwaltungsnetzwerk gekommen. DHCP- Request: 4 – Schritte Ablauf Adrian Liechti

9 Praktischer Einblick „Network History Graph“ mit LinkView Agent
Steuerung mit LinkView Console von LinkView Agent Im Testlabor: Zeigen wie Network History Graph auf dem W&G Server läuft Steuerung vom Datenserver aus, des DominoClients. Adrian Liechti

10 Persönlicher Rückblick
Nutzen und Erkenntnisse Ich habe viel gelernt über den Gesamtaufbau eines LANs. Konfiguration von Routern usw..... Möglichkeiten der DominoNAS Software herausgefunden. Dieses Produkt ist so riesengross es gibt noch viel mehr Einsatzgebiete für die Software die ich hier leider nicht erwähnen konnte. Verwendet: LinkView Agent LinkView Console Examine Nicht Verwendet: ATM Analysis Applikcation Domino CORE Frame Relay CIR Frame Relay Ping Mentor Wizard Praktischer Nutze der Prüfung ist gross. Produktiver Nutzen Problemlösungen sind schon gemacht Weitere Problemlösungen sind in Arbeit aufgrund meiner Erkenntnissen Dokumentationen schreiben ist anstrengend... Adrian Liechti

11 Ende Vielen Dank für Ihre Aufmerksamkeit
IPA Präsentation Ende Vielen Dank für Ihre Aufmerksamkeit Willkommen zu meiner Präsentation Adrian Liechti
