1
G. Riegler, 04.05.2010Seite 1 Abluftreinigungsanlage Abluft der Produktionsanlagen wird regenerativ thermisch behandelt Kapazität der Abluftentsorgungs- anlagen bei Teich AG: RTO1:130.000Nm³/Std. RTO2: 16.000Nm³/Std. RTO3:120.000Nm³/Std. G. Riegler, 04.05.2010Seite 1 Abluftentsorgung in thermischen Abluftreinigungsanlagen (RTOs) Geforderte Reingaswerte werden durch regenerativ thermische Behandlung der Abluft erzielt
2
G. Riegler, 04.05.2010Seite 2 Wärmerückgewinnung aus Abluftreinigung Abwärme der Abluftreinigungsanlage wird als Prozesswärme rückgeführt Abluftreinigungs- anlage WärmerückgewinnungThermalölsystem Lösungsmittelhältige Abluft der Produktionsanlagen G. Riegler, 04.05.2010Seite 2
3
G. Riegler, 04.05.2010Seite 3 Wärmerückgewinnung RTO3 Gewinnung von Prozesswärme aus der Überschussenergie des RTOs Technische Daten: Thermalölwärmetauscher: Nennleistung:max. 4MW Vorlauftemp:290°C Wasserwärmetauscher: Nennleistung:max. 1.5MW Vorlauftemp.:max. 90°C G. Riegler, 04.05.2010Seite 3 Rückgewinnung der überschüssigen Energie aus der RTO3 Brennkammer Wärmeenergie wird über Luft/Ölwärmetauscher dem Thermalölsystem zugeführt Zusätzlicher Luft/Wasserwärmetauscher für optimale Energierückgewinnung
4
G. Riegler, 04.05.2010Seite 4 Wärmerückgewinnung aus Abluftreinigung Abwärme der Abluftreinigungsanlage wird als Prozesswärme rückgeführt Abluftreinigungs- anlage WärmerückgewinnungThermalölsystem Lösungsmittelhältige Abluft der Produktionsanlagen G. Riegler, 04.05.2010Seite 4
5

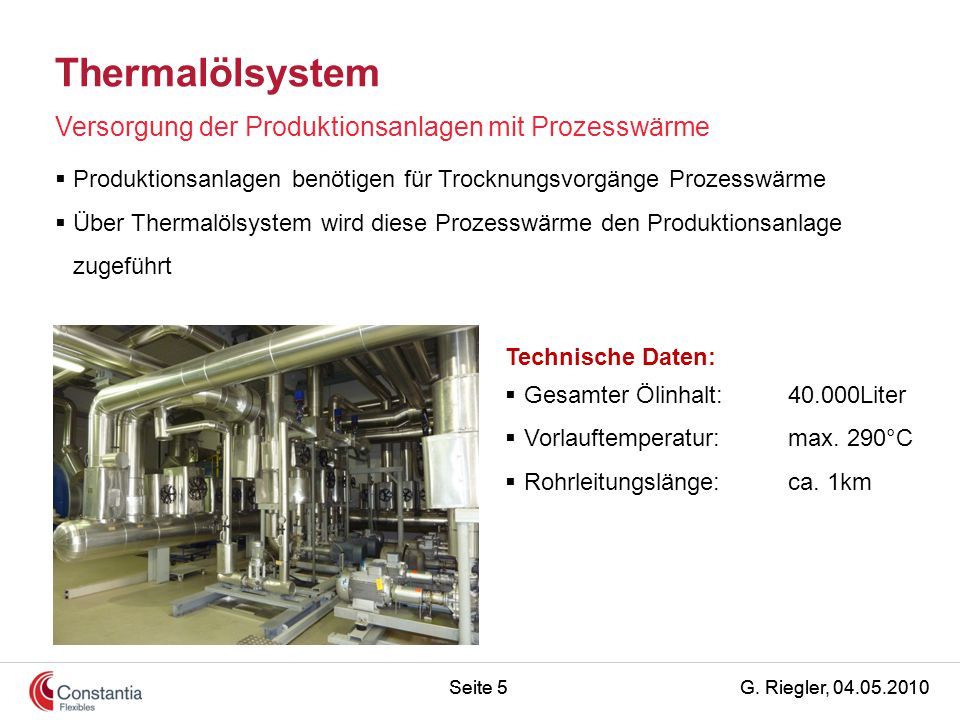

G. Riegler, 04.05.2010Seite 5 Thermalölsystem Versorgung der Produktionsanlagen mit Prozesswärme Technische Daten: Gesamter Ölinhalt:40.000Liter Vorlauftemperatur:max. 290°C Rohrleitungslänge:ca. 1km G. Riegler, 04.05.2010Seite 5 Produktionsanlagen benötigen für Trocknungsvorgänge Prozesswärme Über Thermalölsystem wird diese Prozesswärme den Produktionsanlage zugeführt
6
G. Riegler, 04.05.2010Seite 6 Projektzusammenfassung Projektdauer:10 Monate Fertigstellung:Jänner 2008 Projektkosten:2.0Mio € Einsparungen:ca. 600.000m³ Erdgas pro Jahr (entspricht ca. 1.200to CO 2 ) Zusatznutzen:erhöhte Ausfallsicherheit Weitere Projekte in Planung zur Reduktion des Erdgaseinsatzes: Verwertung von am Standort anfallenden destillierten Lösungsmitteln in den RTOs Optimale Ausnutzung der RTO- Kapazität durch prioritätengesteuerte Abluftführung in Abhängigkeit von der Abluftkonzentration G. Riegler, 04.05.2010Seite 6
7
G. Riegler, 04.05.2010Seite 7 Projekt Wärmerückgewinnung aus der RTO-Anlage und Einspeisung in die zentrale Thermalöl-Heizanlage HELIOS Preis der WK NÖ 2008 – Kategorie Energieeffizienz 1. Preis Energiepreis HELIOS
