1
AUGE e.V. - Der Verein der Computeranwender Die i3/5/7-Desktop-Prozessoren von Intel im Einsatz Peter G. Poloczek M5543
2

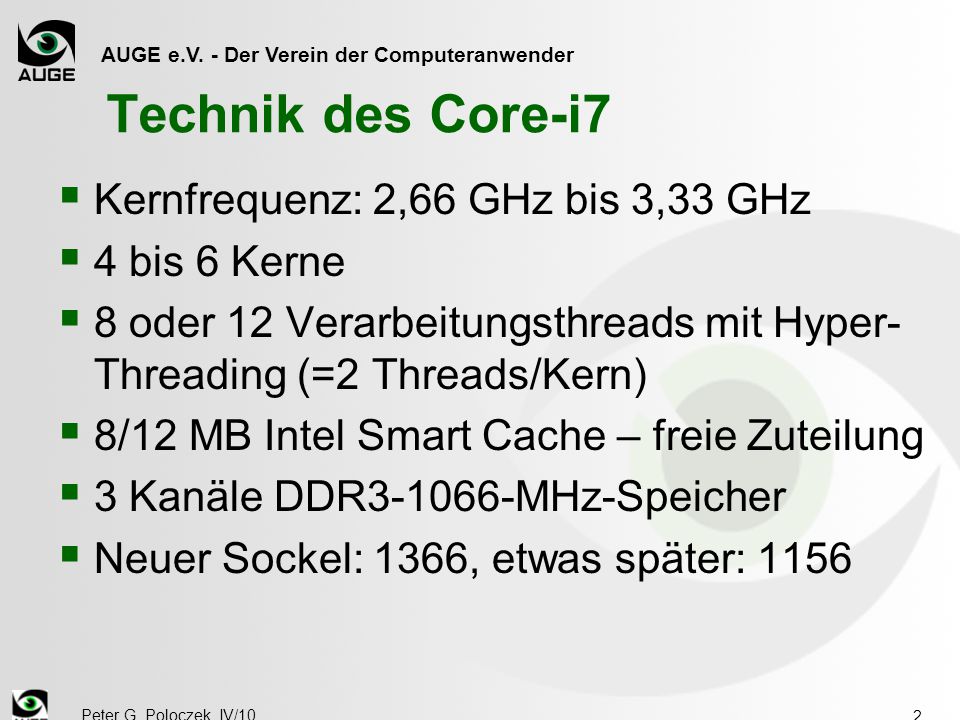

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 2 Technik des Core-i7 Kernfrequenz: 2,66 GHz bis 3,33 GHz 4 bis 6 Kerne 8 oder 12 Verarbeitungsthreads mit Hyper- Threading (=2 Threads/Kern) 8/12 MB Intel Smart Cache – freie Zuteilung 3 Kanäle DDR3-1066-MHz-Speicher Neuer Sockel: 1366, etwas später: 1156
3
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 3 Sockel1366
4
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 4 Warum Sockel 1366? Wikipedia: Der Sockel 1366 ist ein Prozessorsockel für „Nehalem-basierte“ Prozessorserien. (Quelle: Wikipedia; Nehalem für Xeon-, Bloomfield+Gulftown für i7-CPUs)) Im Gegensatz zum Sockel 775 bindet er den Prozessor nicht mehr über einen klassischen Front Side Bus an den Chipsatz an, sondern über eine Punkt-zu-Punkt-Verbindung (QPI=Quick-Path-Interface)). Da in diesen Prozessoren ein Dreikanal-Speichercontroller direkt eingebaut ist, bietet der Sockel auch entsprechende Pins zur Anbindung dreier DDR3-SDRAM-Busse. (Der Sockel bietet für Mehrprozessorsysteme auch die Möglichkeit, zwei solche QPI-Links zu verwenden: einen für die Anbindung an den Chipsatz, einen für die direkte Kommunikation unter den Prozessoren.)
5
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 5 i7 – Neuheiten 1 („Werbung“) Multicore-Technik − (bis zu) 6 physikalische Kerne Intel® Turbo Boost Technology − beschleunigt anspruchsvolle Anwendungen und passt die Leistung dynamisch an die Anforderungen an Intel® Hyper-Threading-Technologie − unterstützt Multithread-Anwendungen, − dem Betriebssystem stehen acht (bis zwölf!) Verarbeitungsthreads zur Verfügung.
6
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 6 i7 – Neuheiten 2 („Werbung“) Intel® Advanced-Smart-Cache − Für die führenden Multithread-Spiele optimiert Intel® QuickPath Interconnect − Der integrierter Speichercontroller unterstützt drei Kanäle für DDR3-1066-MHz-Speicher und damit eine Speicherbandbreite von bis zu 25,5 GB/s Intel® HD-Boost − 128-Bit-SSE-Befehle werden mit einer Frequenz von einem Befehl pro Taktzyklus verarbeitet (47 neue Befehle, = „SSE4“, HD = Video/Audio!)
7
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 7 „Tricks“ Turbo Mode (Bedingungen): − EIST (Speedstep) muss aktiviert sein. − Nur ein oder zwei Kerne werden genutzt. − Der „Multiplikator“ einzelner Kerne wird dann erhöht (von 20/21 auf 21,22,od.23/24, jedes Mal etwa +5% Leistungszuwachs). − Grenze: TDP von 130W (außer ExtremeEdition) − Demo: http://www.intel.com/technology/turboboost/ http://www.intel.com/technology/turboboost/
8
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 8 i7 Modelle – 45nm CPU-Nr.CacheTaktfre- quenz Busfre- quenz Anz. Kerne Virtuali- siergs.- Techn. 64 Archit. Trusted Exec. Tec. Exec- Dis- able-Bit I7-9758 MB3,33 MHz QPI mit 4,8 GT/s 4 I7-9608 MB3,2 GHzQPI mit 4,8 GT/s 4 i7-9508 MB3,066 GHz QPI mit 4,8 GT/s 4 i7-9208 MB2,666 GHz QPI mit 4,8 GT/s 4 i7-870 *)8 MB2,93 GHz DMI mit 2,5 GT/s 4 i7-860 *)8 MB2,8 GHzDMI mit 2,5 GT/s 4 *) Sockel 1156
9
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 9 Neu: i7 Modell – 32nm i980X – ab April `10 ‚Gulftown‘-Technologie 6 Kerne – 12 virtuelle CPUs 12 MB Cache
10
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 10 QPI – Quick Path Interface Konkurrenz zu AMDs HyperTransport- Technologie Ein Common System Interface-Link(QuickPath Intercon-nect) besteht jeweils aus einem 20-Bit breitem Bus, in beide Richtungen, welcher seriell unidirektional arbeitet. Die Übertragung findet in 80-Bit Paketen statt, wofür 4 Übertragungszyklen benötigt werden. Dabei sind 64-Bit Nutzdaten, die restlichen 16- Bit Headerwerte.
11
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 11 QPI – Transferraten Die Transferraten liegen zwischen 4,8-6,4 GT/s, Übertragungsrate von 8,52 GB/s (Netto) bis 12,8 GB/s (Netto) einfach. Bidirektionaler Bus : der Wert muss mit 2 multi- pliziert werden, also: Transferrate von 19,2 GB/s bzw. 25,6 GB/s (Netto) Im Vergleich zum höchsten Front-Side-Bus (FSB-1600), (Transferrate: 12,5 GB/s; 4x 400 MHz*8Byte(64Bit)/1024 = 12,5 GB/s) ist der am schnellsten getaktete QPI doppelt so schnell.
12
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 12 I7 - Performance
13
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 13 Architektur des i7
14
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 14 Architektur des i7 – 980X
15
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 15 Einsatz des i7 – der X58-Chipsatz Speichercontroller in der CPU (max 25,5 Gb/s). X58 steuert die Grafik an – mit bis zu 2x PCI-Expr.2.0 16x Chipsatz mit neuartigem Aufbau Dazu passend: „Southbridge“ ICH10
16
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 16 Konfiguration eines i7-Systems
17
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 17 Vergleich: P43 (für Quadcores)
18
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 18 Sockel 1156 Chipsatz für die Lynnfield- (45 Nanometer) als auch Clarkdale- (32 Nanometer, Westmere-Familie) CPUs Es gibt i3 (530,540), i5 (650-750) und i7-Prozessoren (750-870) in diesem Format
19
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 19 Warum Sockel 1156? Wikipedia: Bei Prozessoren für den Sockel 1156 ist der Speichercontroller und der PCIe-Controller (=PCI-Express!) im Prozessor integriert. Durch die weitere Integration des für breitbandige Datentransfers vorgesehenen PCIe-Controllers auf den CPU-Chip erübrigt sich eine Northbridge für diese Aufgabe. An die CPU wird deswegen nur noch eine leicht modifizierte Southbridge angebunden, die Intel Platform Controller Hub (PCH) nennt. Der PCH wird, wie nun bei Intels Southbridges üblich, mit einem Direct Media Interface (DMI) angebunden.
20

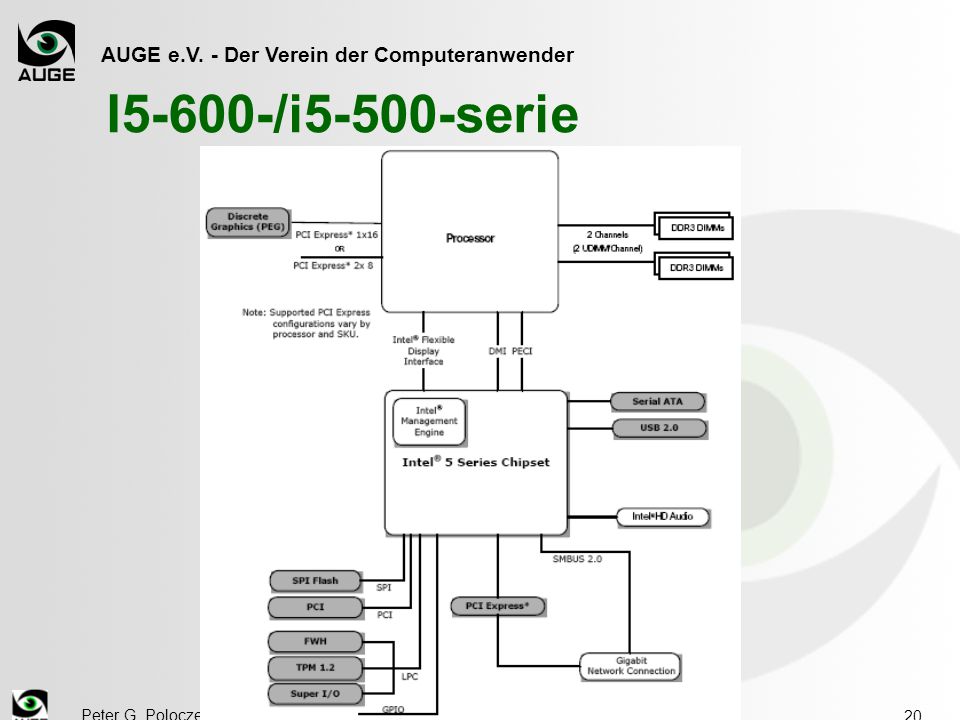

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 20 I5-600-/i5-500-serie
21
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 21 I7-800- und i5-700-Serie
22
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 22 Intel HD Graphics - Grafik 2 Chips in einem: 32nm- und 45nm- Technologie! Eignet sich für die HD-Wiedergabe, kann zwei HD-Video-Streams gleichzeitig decodieren und unterstützt neben HDCP auch Dolby TrueHD und DTS-HD (Audio). Hervorragende Office- und iTunes-CPU! Erste CPU damit mit erhöhtem GPU-Takt: Intel i5-661
23
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 23 Intel HD Graphics – Mehr! Intels sämtliche Westmere-CPUs für den Desktop, verfügen über sechs neue SIMD- Befehle, „AES-NI“: (Advanced Encryption Standard New Instructions). Einsatz: Verschlüsseln kompletter Laufwerke (mittels Tools wie BitLocker, PGP oder TrueCrypt), Verschlüsseln von Archiven (beispielsweise 7-Zip oder WinZip), zugriffsbeschränktes HD-Material (Pay-to-Play), Internet-Sicherheit und VoIP-Kommunikation.
24
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 24 DMI Direct Media Interface (DMI) − Vier Pfade in jede Richtung. − 2.5 GT/s*) Punkt-zu-Punkt-DMI-interface zum Chipsatz (PCH) wird unterstützt. Auch hier: Abkehr vom „Front-Side-Bus“ *) GT/s = GigaTransfers per second Transferrate in GB/s lt. Intel: etwa doppelt so hoch.
25
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 25 Der H55-Chipsatz – für S 1156
26
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 26 5X-Chipsatz-Varianten
27
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 27 Core-i5-661 Ca. 200 €
28
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 28 Die „Clarkdale“-Familie
29

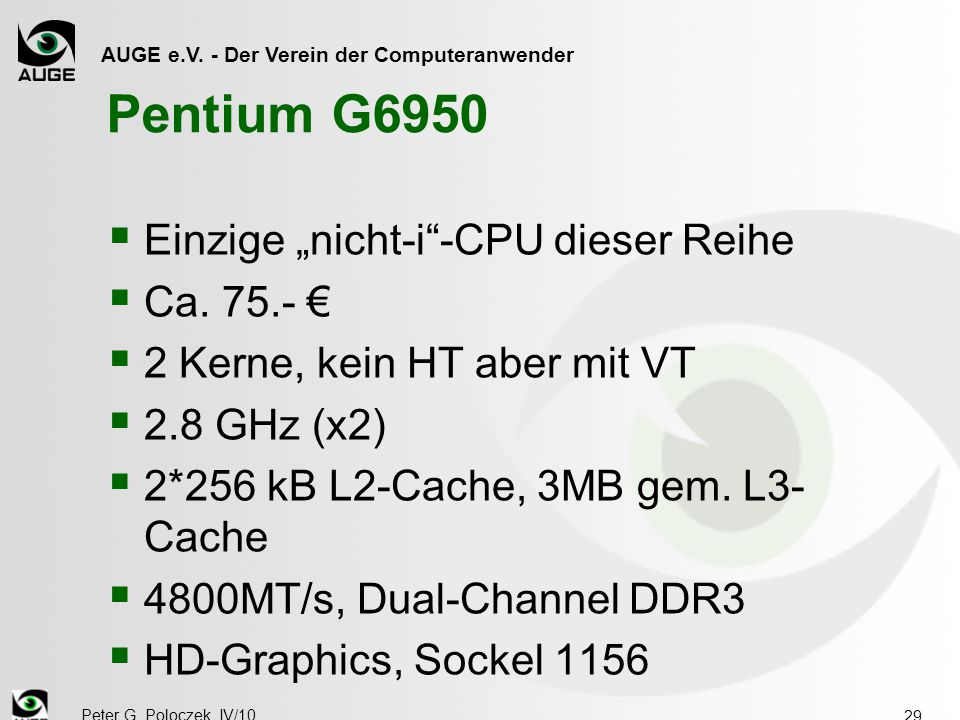

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 29 Pentium G6950 Einzige „nicht-i“-CPU dieser Reihe Ca. 75.- € 2 Kerne, kein HT aber mit VT 2.8 GHz (x2) 2*256 kB L2-Cache, 3MB gem. L3- Cache 4800MT/s, Dual-Channel DDR3 HD-Graphics, Sockel 1156
30
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 30 Core i7/5/3 - Überblick CPUAnzahl Kerne Sockelmit HD- Grafik TBHT i7-980X61366NeinJa i7-9xx41366NeinJa i7-8xx41156NeinJa i5-7xx41156NeinJaNein i5-6xx21156Ja i3-5xx21156JaNeinJa G6xxx21156JaNein
31
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 31 i3-CPUs – Sockel 1156, alle VT Prozess- Nummer Kerne / Threads Taktfre- quenz CacheTechnikTurbo Boost HT i3-5402 Kerne / 4 Threads 3,06 GHz4 MB32 nmNeinJa i3-5302 Kerne / 4 Threads 2,93 GHz4 MB32 nmNeinJa
32
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 32 i5-CPUs – Sockel 1156, alle VT Prozess.- Nummer Kerne / Threads Taktfre- quenz CacheTechnikTurbo Boost HT i5-750S4 Kerne / 4 Threads 2.40 GHz bis 3.20 (TB) 8 MB45 nmJaNein i5-7504 Kerne / 4 Threads 2.66 GHz bis 3.20 (TB) 8 MB45 nmJaNein i5-6702 Kerne / 4 Threads 3.46 GHz bis 3.73 (TB) 4 MB32 nmJa i5-6612 Kerne / 4 Threads 3.33 GHz bis 3.60 (TB) 4 MB32 nmJa i5-6602 Kerne / 4 Threads 3.33 GHz bis 3.60 (TB) 4 MB32 nmJa i5-6502 Kerne / 4 Threads 3.20 GHz bis 3.46 (TB) 4 MB32 nmJa
33

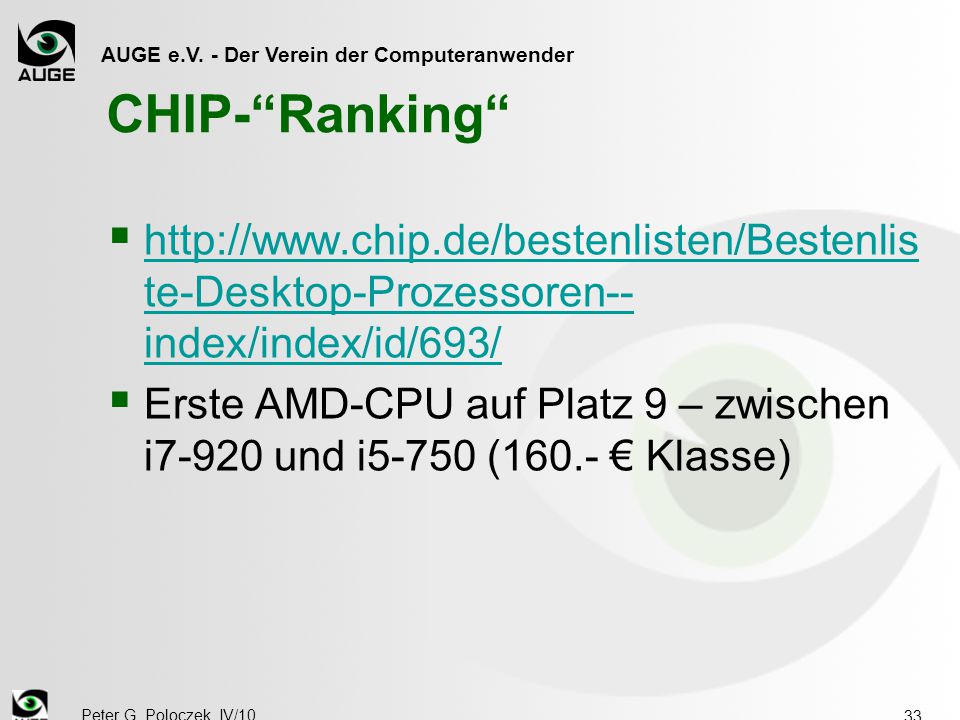

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 33 CHIP-“Ranking“ http://www.chip.de/bestenlisten/Bestenlis te-Desktop-Prozessoren-- index/index/id/693/ http://www.chip.de/bestenlisten/Bestenlis te-Desktop-Prozessoren-- index/index/id/693/ Erste AMD-CPU auf Platz 9 – zwischen i7-920 und i5-750 (160.- € Klasse)
34
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 34 Günstiges Beispielsystem S 1156 Board: Asrock H55M85.- € (bis 8 GB RAM) Pentium G6950-CPU80.- € (i3-530:103.-, i5-661:195.-, i7-860:240.-€) 8 GB DDR 3, 1066 MHz OCZ225.- € (Kingston: 325.- €)
35

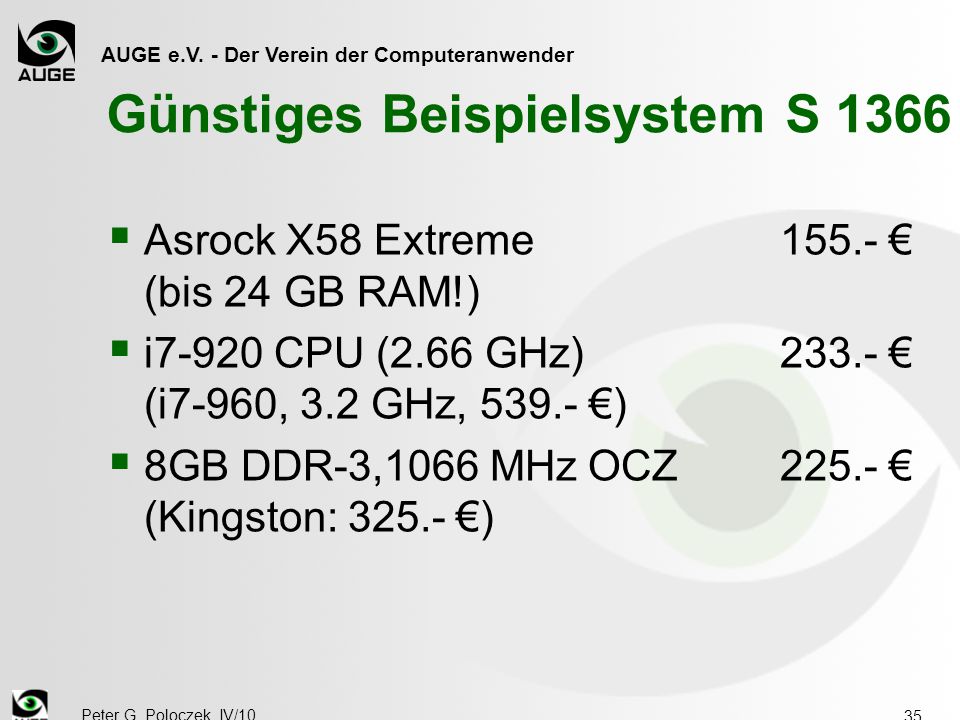

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 35 Günstiges Beispielsystem S 1366 Asrock X58 Extreme155.- € (bis 24 GB RAM!) i7-920 CPU (2.66 GHz)233.- € (i7-960, 3.2 GHz, 539.- €) 8GB DDR-3,1066 MHzOCZ225.- € (Kingston: 325.- €)
36
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 36 Günstiges Beispielsystem S775 Asrock G41M-GS 42.- € C2D Q9400X*) (2.66 GHz)170.- € 8GB DDR-2 RAMab235.- € *) VT, 4 Kerne, aber kein HT
37
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 37 G41-Chipsatz
38

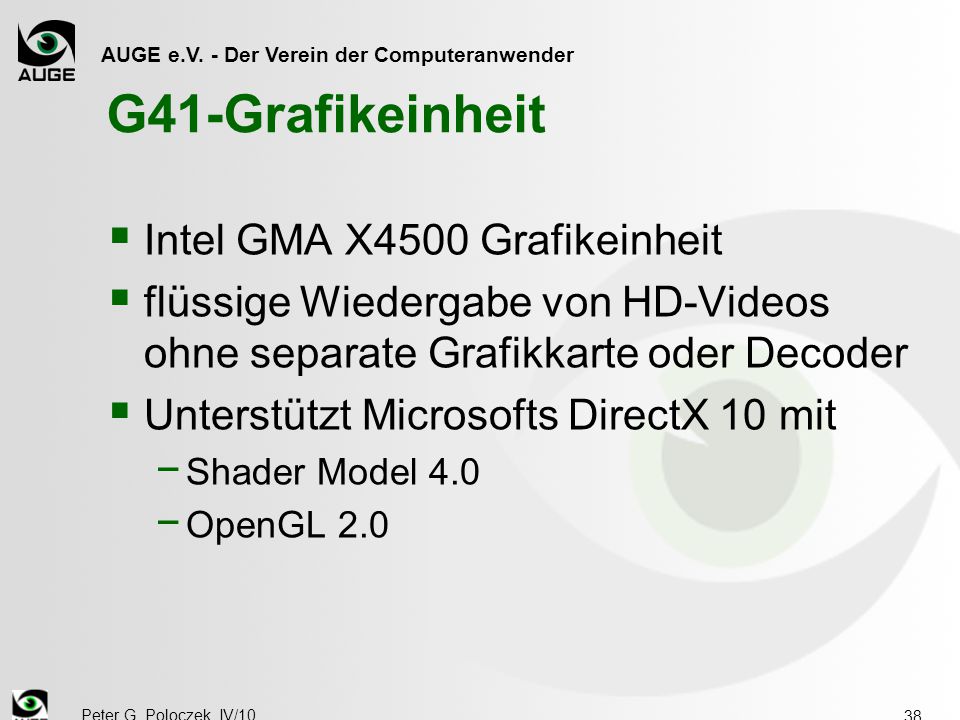

AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 38 G41-Grafikeinheit Intel GMA X4500 Grafikeinheit flüssige Wiedergabe von HD-Videos ohne separate Grafikkarte oder Decoder Unterstützt Microsofts DirectX 10 mit − Shader Model 4.0 − OpenGL 2.0
39
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 39 Quellen www.intel.de www.intel.de www.alternate.de www.alternate.de www.techreport.com www.techreport.com www.Wikipedia.de www.Wikipedia.de Stand: 9.4.2010
40
AUGE e.V. - Der Verein der Computeranwender Peter G. Poloczek, IV/10 40 Vielen Dank für Ihre Aufmerksamkeit
