1 Ein Bild sagt mehr als 1000 Worte

2 Grafikanwendungen Das sind Diagramme im EXCEL Dient zur grafischen Darstellung einer Tabelle Werden mit Hilfe des Diagramm-Assistenten erstellt (Menü Einfügen – Diagramm...)

3 Bestandteile eines Diagramms
Diagrammtitel Datenpunkt(e) Datenbeschriftung Größenbeschriftung Y-Achsenbeschriftung Legende Rubrikenbeschriftung Y-Achse(Größenachse) X-Achsenbeschriftung X-Achse(Rubrikenachse)

4 Menü Einfügen – Diagramm...
Diagramm-Assistent Zuerst werden die für das Diagramm notwendigen Daten markiert (Tipp: auch auf die Beschriftungen nicht vergessen) Danach wird der Assistent geöffnet: Menü Einfügen – Diagramm... Die folgenden vier Schritte sind zu bearbeiten:

5 Schritt 1 – Auswahl Diagrammart
Auf dieser Seite wählt man die Diagrammart aus (die wichtigsten werden auf den nächsten Seiten beschrieben) Wenn man auf „Schaltfläche länger gedrückt halten“ klickt, bekommt man eine kurze Vorschau des Diagramms Nach Auswahl mit Weiter bestätigen

6 Säulendiagramm Datenänderungen innerhalb bestimmten Zeitraum
Wenn Zeitspannen (Jahre, Monate) im Spiel sind

7 Balkendiagramm Waagrechte Darstellung des Zahlenmaterials
Vergleiche zwischen mehreren Elementen (wer was mehr, gleich viel oder weniger hat) X- und Y- Achse vertauscht zu Liniendiagramm

8 Liniendiagramm Zur Feststellung der Entwicklungstendenzen über längeren Zeitraum

9 Kreisdiagramm Darstellung: prozentualer Anteil an Gesamtheit

10 Schritt 2 - Datenbereich
Daten, die für das Diagramm wichtig sind Reihe in Zeilen: Zeilen bilden Säulengruppen Reihe in Spalten: Spalten bilden Säulengruppen (in diesem Fall wurde Reihen in Spalten gewählt) Bei Blatt „Reihen“ kann man die Namen der Reihen ändern und die Rubrikenachse beschriften

11 Schritt 3a - Diagrammoptionen
Formatierung des Diagramms -> Titel: Eingabe des Titels und Beschriftung der Achsen (TIP: nicht mit Enter sondern mit Tabulator bestätigen) -> Gitternetzlinie: Hinzufügen oder Entfernen der Linien in der Diagrammfläche -> Legende: Entscheidung ob Legende oder nicht und wo diese platziert ist

12 Schritt 3b - Diagrammoptionen
-> Datenbeschriftung: Anzeigen des Wertes, der Beschriftung, der Prozente -> Datentabelle: die Tabelle wird unter dem Diagramm angezeigt (siehe folgendes Diagramm)

13 Schritt 4 - Diagramm einfügen

14 Formatierung des Diagramms

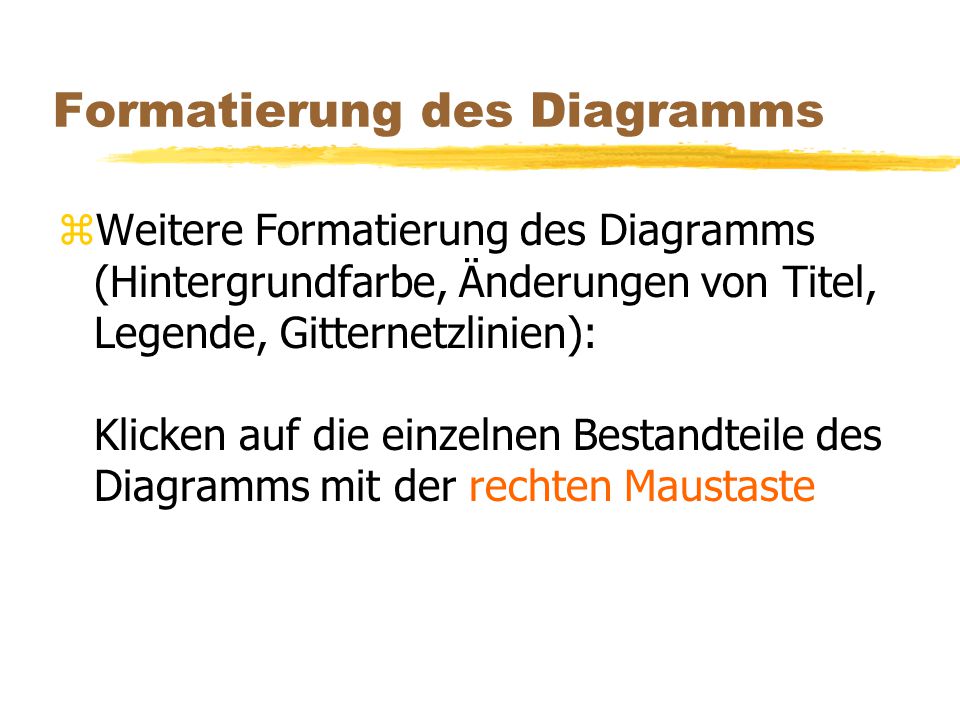

Weitere Formatierung des Diagramms (Hintergrundfarbe, Änderungen von Titel, Legende, Gitternetzlinien): Klicken auf die einzelnen Bestandteile des Diagramms mit der rechten Maustaste
