Unified Modeling Language UML
Historisch-Kulturwissenschaftliche Informationsverarbeitung Übung: Planung von Softwareprojekten Dozent: Christoph Stollwerk WS 2014/2015 Robert Lee Phillips Unified Modeling Language UML
2

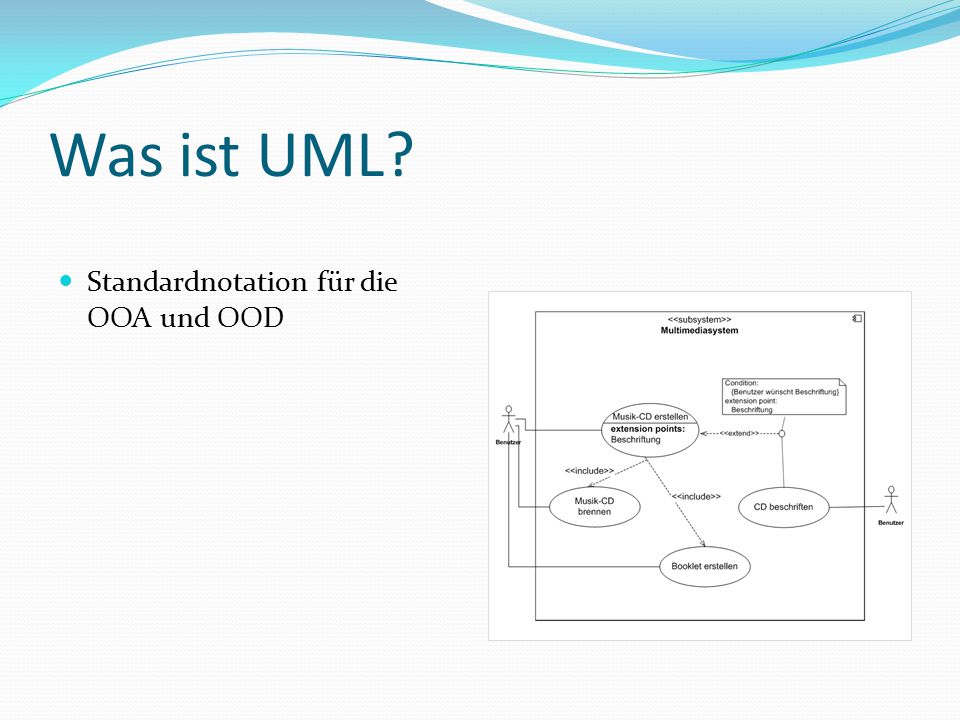

Was ist UML? Standardnotation für die OOA und OOD
3
Was ist OOA? Ziel: Wünsche und Anforderungen des Stakeholders ermitteln und beschreiben Modell: konsistent, vollständig, eindeutig, realisierbar Pflichtenheft
4
Was ist OOA? OOA-Modell: Prototyp erstellen iterativer Prozess
Statisches Modell Dynamisches Modell Prototyp erstellen iterativer Prozess Entwurf (OOD)
5
Was ist ein Objekt? Zustand Verhalten Geheimnisprinzip
6

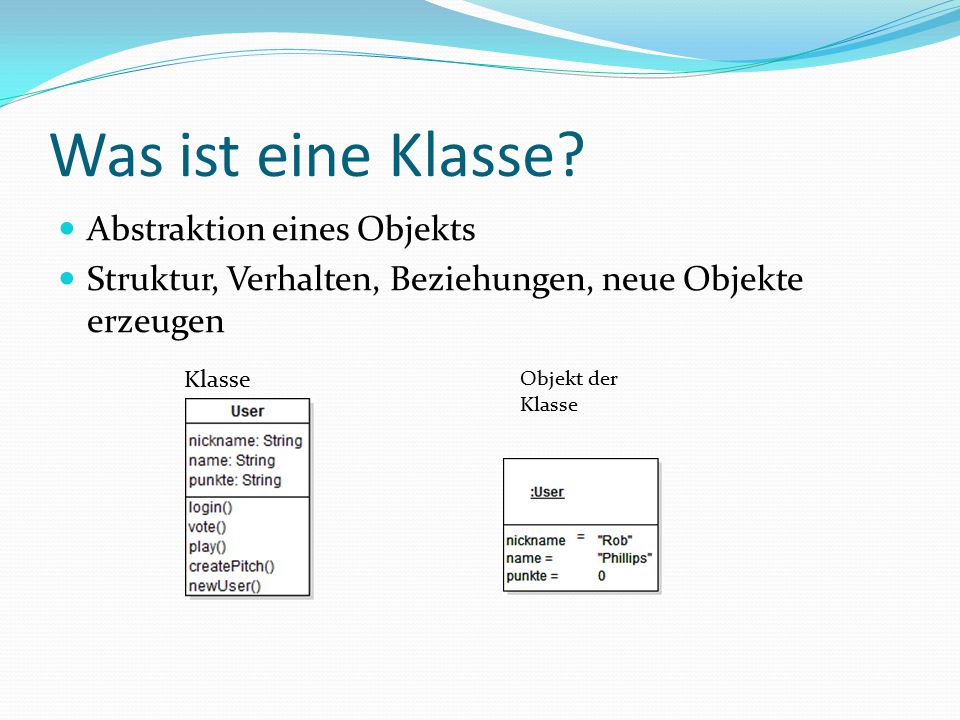

Was ist eine Klasse? Abstraktion eines Objekts
Struktur, Verhalten, Beziehungen, neue Objekte erzeugen Klasse Objekt der Klasse
7
Statische Konzepte Assoziation: Objektbeziehungen
8
Statische Konzepte Generalisierung:
Vererbung zwischen Basisklasse und Spezialklasse
9
Statische Konzepte Paket:
Gruppierung einzelner Element größerer Softwaresysteme
10
Dynamische Konzepte Use-Case: Sequenz von Aktionen System
11
Dynamische Konzepte Aktivität: Spezifikation von Use-Cases
12
Dynamische Konzepte Szenario:
Sequenz von Verarbeitungsschritten innerhalb eines Use-Cases Auslösendes Ereignis Use-Case Erfolg! Fehlschlag!
13
Dynamische Konzepte Zustandsautomat Zustände und Zustandsübergänge
14
Quelle Balzert, Heide: Lehrbuch der Objektmodellierung. Analyse und Entwurf mit der UML 2. München 2005.
15
Vielen Dank für die Aufmerksamkeit!
