1 I/O Schnittstellen

2

3 Anschluss für die Tastatur
5 poliger DIN-Stecker (meist PS/2) Heute eher USB

4 Anschluss für die Maus PS/2 Anschluss 5V Versorgungsspannungsleiter

5 USB 1.0/1.1 – 2.0 Anschlüsse Universeller Serieller Bus
viele verschiedene Geräte an neueren Rechnern keine USB-1.0/1.1-Schnittstellen mehr USB1.1: Max. 12MBit/ USB 2.0: Max. 480Mbit/s

6 Serielle Schnittstelle (COM 1)
Datenaustausch zwischen Computern und Peripheriegeräten Bits werden nacheinander (seriell) über eine Leitung übertragen Ist vom Aussterben bedroht (wegen USB)

7 Parallele Schnittstelle (RS-232 oder auchV24)
Digitalen Eingang oder Ausgang eines Computers oder eines Peripheriegeräten mehrere Bits parallel übertragen 25 Pins Datenrate liegt bei 2 MB/s pro Richtung

8 Monitor Anschluss eine Serielle Schnittstelle

9 Netzwerkschnittstelle
Schnittstelle die den Zugang zu einem Rechennetz ermöglicht drahtlose Netzwerkschnittstellen WLAN

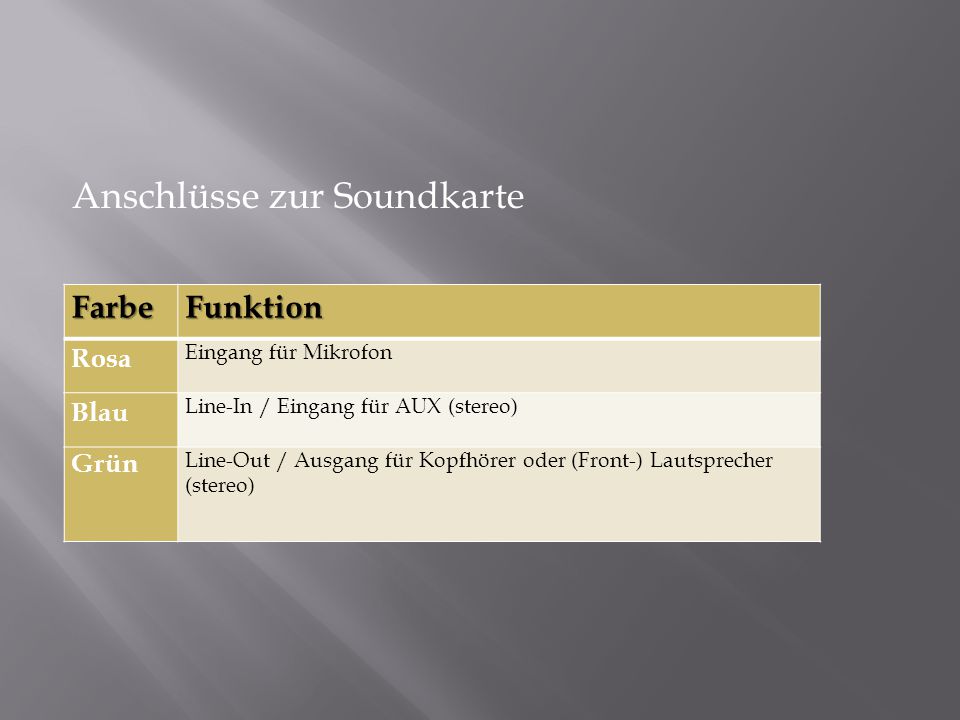

10 Anschlüsse zur Soundkarte
Farbe Funktion Rosa Eingang für Mikrofon Blau Line-In / Eingang für AUX (stereo) Grün Line-Out / Ausgang für Kopfhörer oder (Front-) Lautsprecher (stereo)

11 Anschlüsse vorne am Computer
Meist nur ein/zwei USB-Anschlüsse Eingang für Mikrofon Ausgang für Kopfhörer

12 Weitere Anschlüsse VGA, HDMI, DVI, Bluetooth, LAN, UMTS;
