0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 13 01 21 01 31 12 30 0000 0001 0002 0003.

Präsentation zum Thema: "0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 13 01 21 01 31 12 30 0000 0001 0002 0003."—  Präsentation transkript:

1 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 13 01 21 01 31 12 30 0000 0001 0002 0003 0004 0005 0006 0130

2 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 13 01 21 01 31 12 30 0000 Programmzähler-> 0000 -> „Wähle Speicherzelle 0000“  Leseleitung wird aktiviert, „13“ wird im Befehlsregister abgelegt.  „LOAD ACCU“

3 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 13 010001 01 PZ +1  0001  lese Speicherz. 0001  „01“ wird als MSB Operandenteil ins Operandenregister übernommen.

4 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 0002 13 300002 01 30 PZ+1  0002  lese Speicherzelle 0002,  “30“ wird als LSB Operandenteil ins Operandenregister gespeichert.

5 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 13 0130 013011 Befehlfsregister 0130  lese Adresse „0130“,  Inhalt „11“ wird an den Akkumulator geschickt - Befehl „LOAD ACCU“ abgeschlossen

6 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 21 0003 11 000203 PZ+1  0003  lese Speicherzelle 0003  Inhalt 21 wird an Befehls- register gegeben  Operationscode 21 = „LOAD ACCU“

7 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 21 010004 01 11 000403 PZ+1  0004  lese Speicherzelle 0004, Inhalt „01“ wird als MSB- Operandenteil ins Operandenregister geschrieben

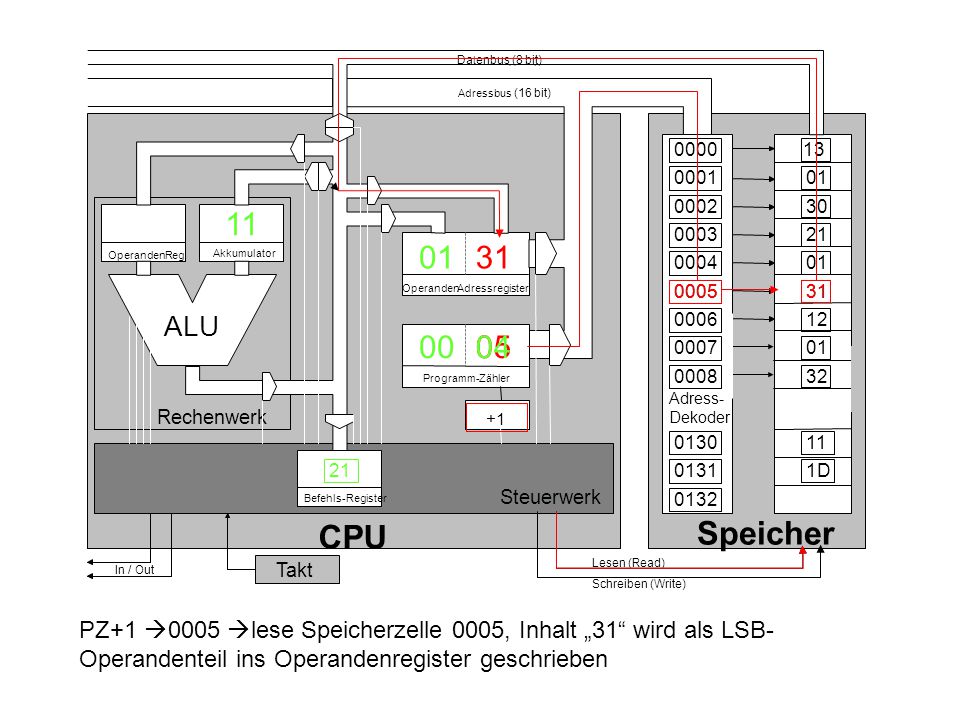

8 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 21 310005 11 000504 0131 PZ+1  0005  lese Speicherzelle 0005, Inhalt „31“ wird als LSB- Operandenteil ins Operandenregister geschrieben

9 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 21 11 0005 0131 01311D Operandenregister 0131  lese Speicherz. „0131“, Inhalt „1D“ wird an den Akkumulator geschickt

10 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 21 120006 11 0005 1D2E 06 12 der ALU wird die Funktion Addieren mitgeteilt „12“, Die Summe von „1D“ und “2E“ wird errechnet, ausgegeben und in den Akkumulator geschrieben

11 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 01 1D2E 06 12 07 000701 Anweisung „STORE ACCU“  PZ+1 (0007)  lese Speicherzelle 0007, der Inhalt „01“ wird als 1ster Teil in das Operandenregister geschrieben

12 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 01 1D2E 07 12 08 000832 PZ+1 (0008)  lese Speicherzelle 0008, der Inhalt „32“ wird als 2ter Teil in das Operandenregister geschrieben

13 0001 0000 0002 0003 0004 0005 0006 0007 0008 0130 0131 0132 31 01 21 30 01 13 12 01 32 1D 11 Adress- Dekoder 00 01 1D2E 12 08 32 01322E Operandenregister 0132  Speicherzelle „0132“, Inhalt „2E“ des Akkumulators gelangt in Datenbus,  Schreibleitung wird aktiviert  Ergebniss “2E“ wird in Speicherzelle 0132 geschrieben - Befehl „STORE ACCU“ ist abgeschlossen
