1 Technische Kommunikation, Zusammenarbeit und Kommentierung mit RxView|RxHighlight

2 RxView|RxHiglight Startmenü

3 Unter dem Tabreiter „Home“ finden sich Werkzeuge zum Zoomen, Vergrößern, Spiegeln, Drehen zum Text finden und auslesen zum Ausschneiden für die Zwischenablage Spezielle Werkzeuge zur Anzeige von Seiten und Layouts

4 Der „Datei“-Tabreiter Unter dem Datei-Tabreiter finden Sie Werkzeuge zum Umgang mit Multipage-Dokumenten zum Drucken Vergleichen und Überlagern sowie zum Konvertieren

5 Plotstifttabellen einstellen Jeder Plotstift kann in Farbe, Breite, Stil eingestellt werden

6 RxView|RxHighlight Dateivergleich Hebt Unterschiede zwischen Datei- Revisionen hervor bei Vektor- und monochromen Rasterdateien

7 Einstellungen Einstellungen für den Viewer, für das Kommentieren und die einzelnen Formatfilter

8 FILTEREINSTELLUNGEN Für jede Formatfilter können Einstellungen vorgenommen werden. So Einheiten, Maßstab, Verknüpfung usw.

9 RxHighlight Kommentare Kommentierungs- und Viewer- Konfigurations Modul für Administratoren

10 RxHighlight Kommentare Vergabe von Benutzerrechten durch Administrator

11 RxHighlight Kommentare Zuordnung : Benutzer zu Layern einer Vektordatei, z.B. DWG

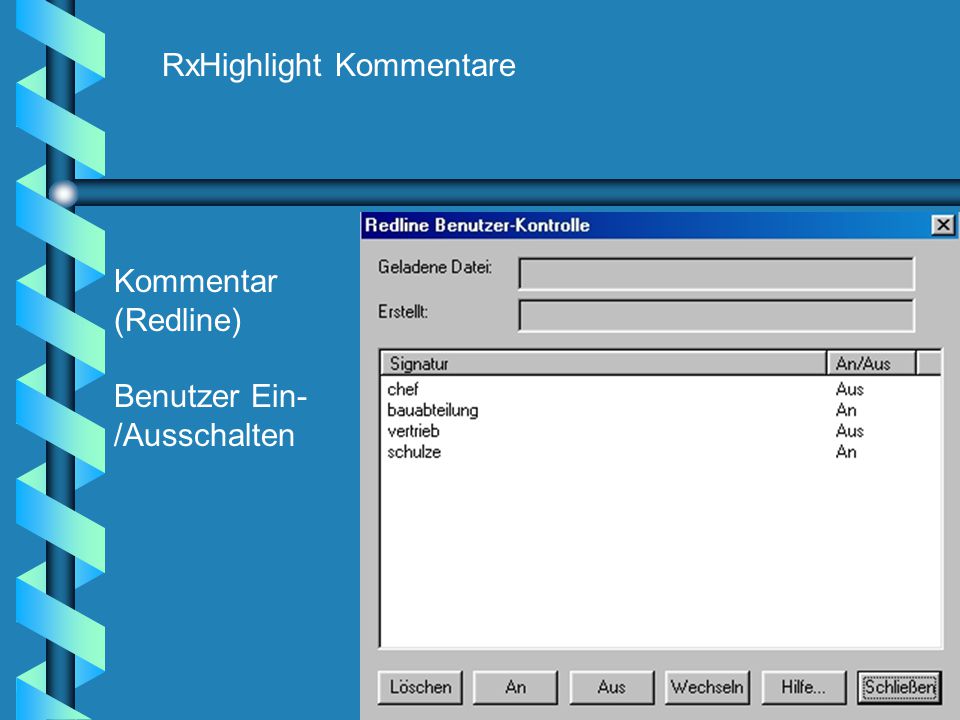

12 RxHighlight Kommentare Kommentar (Redline) Benutzer Ein- /Ausschalten

13 Kommentarwerkzeuge Hier finden Sie Werkzeuge für Kommentare: Benutzer Ein/Aus, Layer, Navigation, Import/Export von Kommentaren

14 RxHighlight Kommentare Ein-/ Ausschalten der Kommentierungslayer

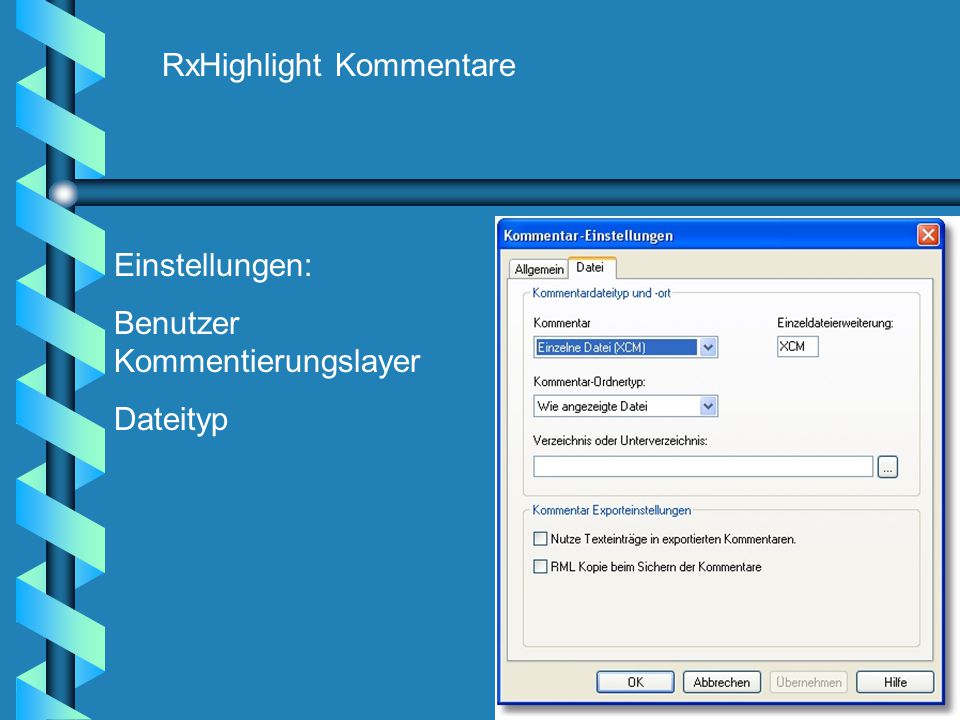

15 RxHighlight Kommentare Einstellungen: Benutzer Kommentierungslayer Dateityp

16 RxHighlight Kommentare Kommentarwerkzeuge Element wählen wie Rechteck, Text, Oval, Linie, Pfeil usw. Änderungsmodus Dateilinks setzen Messen Werkzeuge anpassen: Transparenz Linienbreite, Farbe usw.

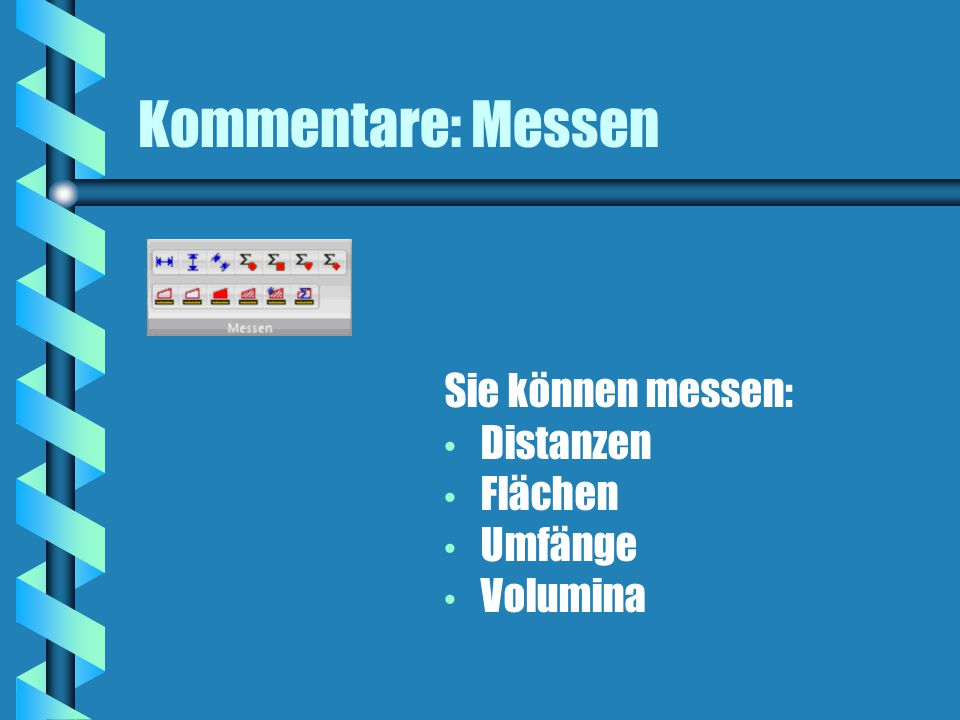

17 Kommentare: Messen Sie können messen: Distanzen Flächen Umfänge Volumina

18 Gemessene Daten können über die Zwischenablage an ein Tabellenkalkulationsprogramm übergeben werden als CSV-Datei abgelegt werden als XML-Datei abgelegt werden

19 RxHighlight Kommentare Vektoren in ein Rasterformat - hier DWF - konvertieren, auch samt Kommentaren

20 RxHighlight Kommentare: Stempel (Standard)

21 RxHighlight Werkzeuge: Symbole Einfügen von Symbolen aus Bibliotheken Symbolbibliotheksmanager zum Erstellen und Verwalten von Symbolbibliotheken

22 RxHighlight Werkzeuge: Lizenz ausleihen Features (Programme und Filter) können bis zu 30 Tagen aus dem Lizenzpool entliehen werden

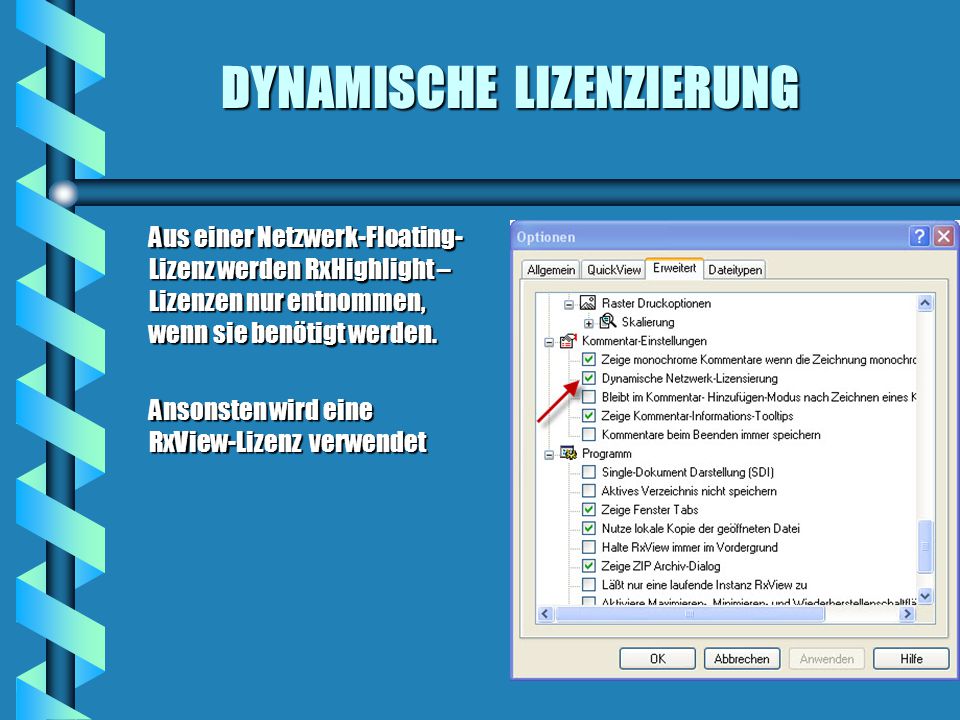

23 DYNAMISCHE LIZENZIERUNG Aus einer Netzwerk-Floating- Lizenz werden RxHighlight – Lizenzen nur entnommen, wenn sie benötigt werden. Ansonsten wird eine RxView-Lizenz verwendet

24 Optional: 3D-Filter- und Funktionen 3D-Darstellungsfunktionen wie Aufschneiden, Drahtmodell Einzeldarstellung von Blöcken und Attributen
