1 Diagnose Klimaanlage Alexander Walkerdorfer Christopher Leitner
Manuel Strutzenberger

2 Hochdruckseite Kompressor Drücke zwischen 8 bis 28 bar.
Temperaturen von 35°C bis 90°C Kondensator Expansions= ventil Ausgleichsbehälter mit Trockner

3 Niederdruckseite Drücke zwischen 1,5 bis 2,0 bar
Temperaturen von -3°C bis 0°C Kompressor Verdampfer Expansionsventil

4 + 16 22 - 1 2 A/C A/C A/C A/C KLIMA MOTOR STEUER=GERÄT STEUER=GERÄT I
I I KLIMA STEUER=GERÄT MOTOR STEUER=GERÄT II II III III + 1 22 16 - A/C A/C A/C A/C 2

5 x Strutzenberger Walkersdorfer Leitner Max Mustermann Günter Siegl

6 BMW E39 525tds Technische Daten der Klimaanlage:
Kompressor: Intern Geregelt (Magnetkupplung) Expansionsorgan: Expansionsventil Kältemittel: R134a Kältemittelmenge: g Klimaöl: PAG Klimaölmenge: ml

7 ! ! Sehr wichtig Schutzkleidung Tragen,
beim arbeiten am Kältemittelkreislauf!!!

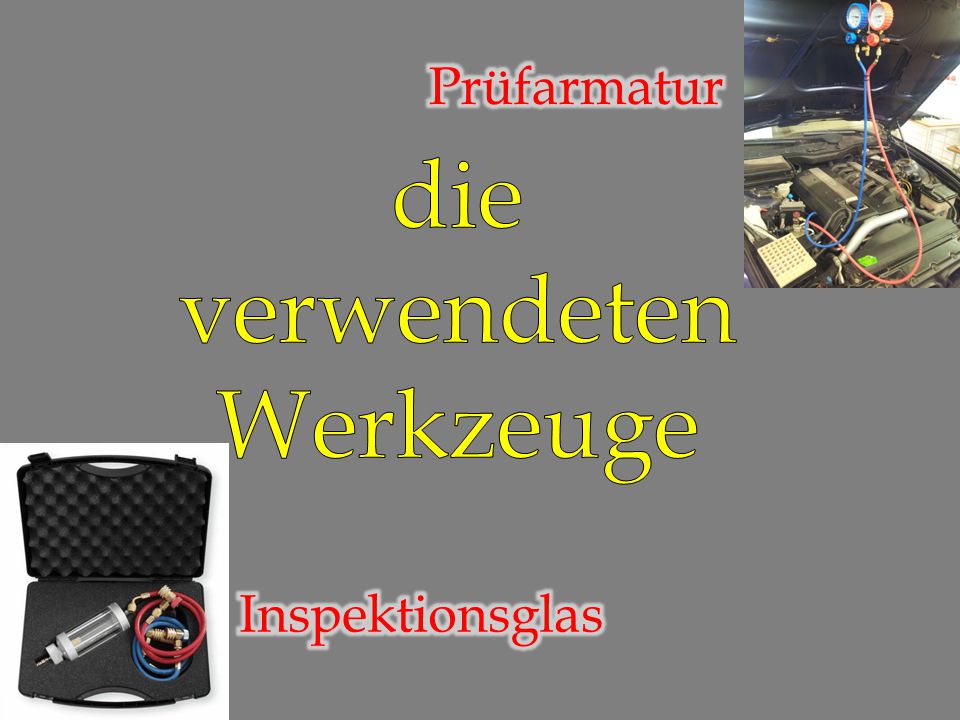

8 verwendeten Werkzeuge
Prüfarmatur die verwendeten Werkzeuge Inspektionsglas

9 Große Druckschwankungen HD von 14 – 22bar
ND von 2 – 4bar Drücke mittels Druckmanomenter geprüft Kältemittel mittels Diagnoseglas überprüft Hoher Anteil an Luft und Feuchtigkeit Klimaanlage in Ruhestellung Motor ausgeschaltet Sollwert: ca.5bar auf HD und ND (Druckausgleich) Klimaanlage eingeschaltet Motor ca /min Sollwerte: HD ca. 18 bar ND ca. 2 bar

10 0,2 Desinfektionsmittel

11 Die Anlage wird abgesaugt, 20 Minuten Evakuiert und neu gefüllt.

12 Drücke mittels Prüfarmatur bei abgestellten und laufenden Motor geprüft
HD zu hoch Kältemittel mit Inspektionsglas überprüft  Feuchtigkeit und Luft in der Anlage Kältemittel abgesaugt, Anlage evakuiert und neu befüllt. Klimaanlage desinfiziert.

13 0,2 Desinfektionsmittel

14 Spülen der Klimaanlage
Das Spülen mit flüssigen Kältemittel Das System mittels Stickstoff oder Druckluft durchblasen Das spülen mittels Spüllösung Die Trocknerflasche Wann muss das System gereinigt werden ? Wie kann gespült werden? Welche Bauteile können gereinigt werden? Leitungen und Schläuche (Kondensator) (Verdampfer) Welche Bauteile sind nicht spülbar? Der Kompressor Das Expansionsventil/Drossel

15 Spülen mit Kältemittel

16 Druckprüfung Vakuum wird erzeugt
Jetzt können die nicht Spülbaren Teile abgebaut werden. Statt dessen müssen Spezial Adapter angebaut werden. Zuerst muss das Kältemittel abgesaugt werden Flüssiges Kältemittel wird mit ca.8,5 bar eingespritzt Das gasförmige Kältemittel wird anschließend vom Klimaservicegerät abgesaugt Jetzt kann man die Adapter und die Geräte wieder abbauen. Verunreinigungen werden aus der Anlage hinausgespült Dieser Vorgang sollte drei mal wiederholt, um einen großen Reinigungseffekt zu erzielen. Druckprüfung Vakuum wird erzeugt Danach sollte man die nicht spülbaren Teile ersetzen Das Kältemittel verdampft In der Anlage herrscht jetzt Atmosphären Druck

17 Jetzt kann die Anlage neu gefüllt und auf Funktion Geprüft werden.

18 Durchblasen mit Stickstoff oder Druckluft

19 Spülen mit Lösungsmittel

20 Danach wird eine Stickstoffflasche angeschlossen und trocknet das System
Das System ist jetzt gereinigt und wieder einsatzfähig Zuerst wird ein Behälter mit Drückluftanschluss mit dem System Gekoppelt und eine Spüllösung eingespritzt DruckluftSpülmittel N Sondermüll

21 Öle Klimaanlage PAG ÖL POE ÖL PAO ÖL

22 Gesamtölmenge 50% im Kompressor -ca. 112,5ml
20% im Verdampfer -ca. 45ml 10% im Kondensator -ca. 22,5ml 10% im Filtertrockner -ca. 22,5ml 10% in den Leitungen -ca. 22,5ml Gesamtfüllmenge 225ml

23 PAG ÖL Hygroskopisch Hohe Viskositätsbereich

24 PAO ÖL Universal Öl Höhere Kapazität Betriebsbereich ca. -68 bis 315°C

25 PAG ÖL – HYBRID PAG ÖL - elektrisch leitend
POE ÖL - nicht elektrisch leitend elektrisch angetrieben nur POE ÖL verwendet

26 Klimaölwechsel Kompressor erneuern Klimaservice (Klimagerät)

27 Kompressoraustausch Kontrolle des Ölstandes im Kompressor
Sichtliche Kontrolle Trockner austauschen

28 Inspektionsglas der Klimaanlage
Dickwandiges Schauglas, das durch Stahlelementen zusammengehalten wird.

29 Inspektionsglas der Klimaanlage
Niederdruckanschluss Filter Hochdruck

30 Funktionsprinzip Niederdruck- und Hochdruckanschluss am Fahrzeug anschließen Hochdruckanschlussventil öffnen Klimaanlage auf volle Leistung einschalten Bei halb gefüllten Inspektionsglas kann bereits eine Diagnose gestellt werden Über die Niederdruckseite wird das Kältemittel bei verschlossener Hochdruckseite vollständig entleert.

31 Farbe des Kältemittels
Ist Kältemittel in Ordnung, ist es transparent.

32 Kontrastmittel in der Klimaanlage
Das Kältemittel ist gelb eingefärbt.

33 Feuchtigkeit in der Anlage
Kältemittel im Inspektionsglas trüb Tropfenbildung

34 Luft in der Anlage Inspektionsglas lässt sich nicht vollständig füllen mit Kältemittel, vorausgesetzt es befindet sich genügend Kältemittel in der Anlage.

35 Öle in der Anlage Öl schwimmt oben auf Schwarze Flocken im Kältemittel Weiße Flocken im Kältemittel Eventuel falsche Ölsorte eingefüllt. Verbranntes Öl Kompressorschaden Evtl. falsche Ölsorte

36 Verschmutzungen in der Anlage
Metallabrieb evtl. Kompressorschaden Evtl. Dichtmittel in der Anlage Späne setzen sich ab Andere nicht definierbare Substanzen
