Kraftfahrzeugaerodynamik Fachliche Vertiefung Strömungstechnik • Einteilung und Einfluss • cW-Wert, Wirkung und Reduzierung • Kräfte, Auf- und Abtrieb • Schräganströmung/Seitenwind Andrej Batos Düsseldorf,
2
Seitenwindstabilität
Einteilung und Einfluss der Kraftfahrzeugaerodynamik Umströmung des Fahrzeugs Durchströmung der Karosserie Wechselwirkung Strömung innerhalb der Aggregate Komfort Windgeräusche Kühlung Geradeauslauf Leistung Fahrverhalten Luftzufuhr Verschmutzung Seitenwindstabilität Wirtschaftlichkeit
3
Automobil, cw-Wert und Kräfte
• Automobil: stumpfer Körper (störende) Ablösungen • cW-Wert = f(Größe, Form): Synonym für die gesamte Kfz-Aerodynamik • Gesamtwiderstand = zu ca % Luftwiderstand (Mittelkl., vF = 100 km/h)
4

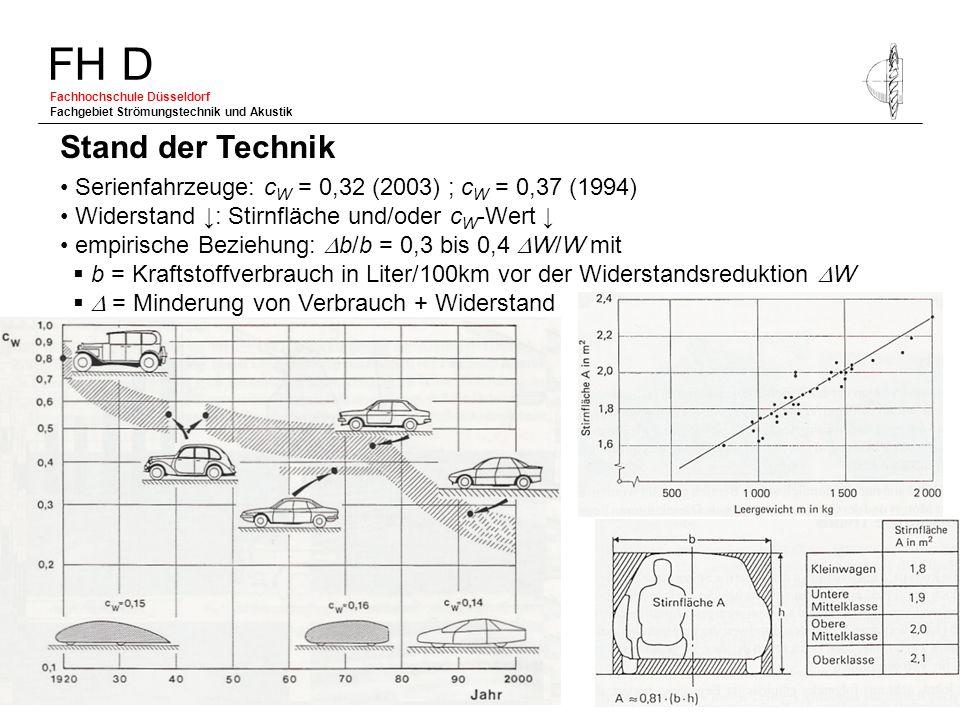

Stand der Technik • Serienfahrzeuge: cW = 0,32 (2003) ; cW = 0,37 (1994) • Widerstand ↓: Stirnfläche und/oder cW-Wert ↓ • empirische Beziehung: Db/b = 0,3 bis 0,4 DW/W mit b = Kraftstoffverbrauch in Liter/100km vor der Widerstandsreduktion DW D = Minderung von Verbrauch + Widerstand
5
Strömungsvisualisierung im Windkanal
• Sichtbarmachung der Strömung durch Fäden oder Rauch • Strömungsablösung am Heck („Totwasser“) • Strömungsgeschwindigkeit: Verbunden mit statischem Druck (pstatisch) • Auf- bzw. Abtrieb resultiert aus Druckdifferenz (pb – pstatisch)
6
Auftrieb – Wirkung und Vermeidung (durch Abtrieb)
• Einfluss erst ab vF = 120 km/h, hebt das Fahrzeug, entlastet die Räder • Auftriebsverringerung (Anpressdruck: ↑) durch Spoiler (Rennfahrzeuge): Kurvengrenzgeschwindigkeit ↑ cW-Wert ↑ (Bremswirkung) • Auftriebsverringerung durch Niederdruckzone • Motorhaubendeformation bei 250 km/h teilweise über 1mm (S-Klasse) • Cabriodächer/LKW-Planen: „Aufblasen“ bei hohen Geschwindigkeiten Optimum für jede Rennstrecke
7
Auftriebsverringerung – Spoiler
8
Unterbodenströmung - Druckverteilung

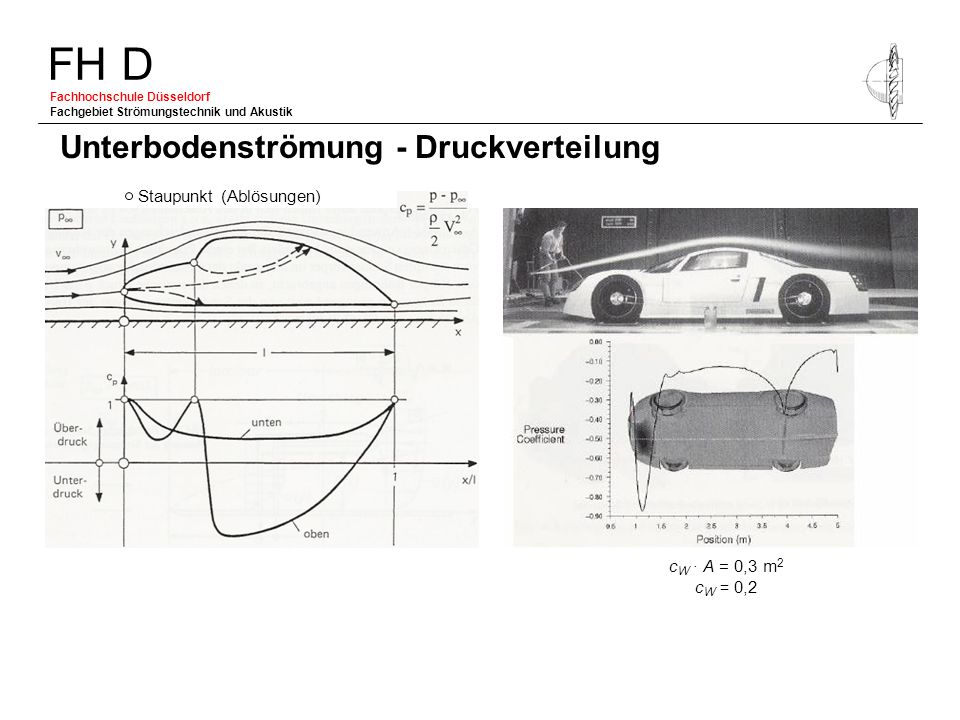

Staupunkt (Ablösungen) cW ∙ A = 0,3 m2 cW = 0,2
9
Geschichtliche Entwicklung der Kfz-Aerodynamik
• Eng gekoppelt mit Flugzeugbau • Aerodynamiker hatten Flugzeuge, Schiffe, Züge, Gebäude als Vorbild • 4 Entwicklungsphasen (strömungstechnische Aspekte) Entliehene Formen Stromlinienformen Detailoptimierung Formoptimierung
10
2. Entwicklungsphase – Stromlinienformen – Jaray
• 1922: Widerstandsmessungen an Halbkörpern von Klemperer durch Jaray: Körper mit cW = 0,045 näher an Boden: cW ↑ (allmählich) übliche Bodenverhältnisse: cW ↑, keine rotationssymmetrische Umströmung ausgeprägte Ablösung an Körperoberseite Bodenabstand = 0: rotationssymmetrischer Charakter, cW ↓ Bodenabstand ↑: Strömungsablösung an scharfkantiger Unterseite cW ↑ Lösung: Abrunden cW = 0,15; 3x so hoch wie beim fliegenden Körper, deutlich niedriger als bei zu der Zeit üblichen PKW mit cW = 0,7
11
3. Entwicklungsphase – Detailoptimierung (kl. Schritte)
• Antenne: gerade Antenne ≡ Zylinderumströmung Kármánsche Wirbelstraße Lösung: Vermeidung der Wirbelbildung durch Wendel • Außenspiegel: Vermeidung des Spiegelflatterns durch Überstand am Gehäuse
12
Schräganströmung/Seitenwind

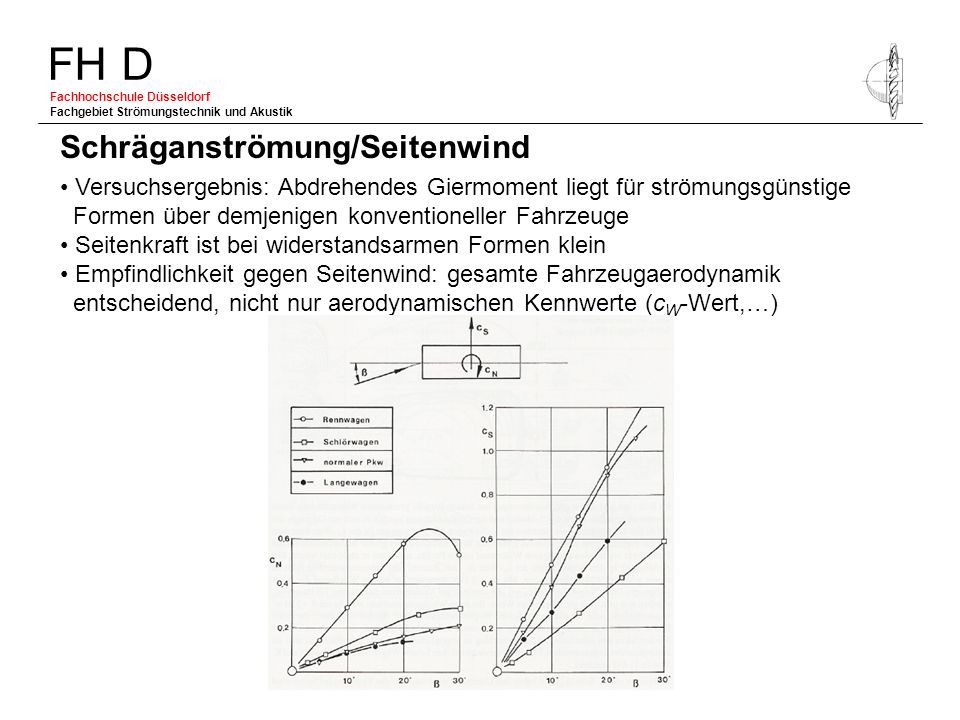

• Versuchsergebnis: Abdrehendes Giermoment liegt für strömungsgünstige Formen über demjenigen konventioneller Fahrzeuge • Seitenkraft ist bei widerstandsarmen Formen klein • Empfindlichkeit gegen Seitenwind: gesamte Fahrzeugaerodynamik entscheidend, nicht nur aerodynamischen Kennwerte (cW-Wert,…)
13
Entwicklungsaufwand – Minimierung
• Verbesserung vorhandener & Anwendung neuer Messverfahren tieferer Einblick in die Strömungsmechanismen am Kfz: • Angestrebt: Anwendung der numerischen Strömungsmechanik; Bedingungen: 1. Präzise Abbildung der Physik 2. Rechnung muss schneller & billiger sein als Messung, Probleme: Ablösungen, zu ungenau und kompliziert • Verarbeitung von Erfahrungen vorheriger Entwicklungen und Grundsatz- untersuchungen (große, schwer überschaubare Datenmengen)
14
Aerodynamik und Design
• Vorwurf an Aerodynamik: Flache Windschutzscheiben Eindringen von Sonnenstrahlung, Erwärmung des Innenraumes; Beseitigung durch Sonnenschutzgläser nicht vollständig möglich; Klimaanlage dafür zu unwirtschaftlich • cW = 0,3: Steilere und kleinere Scheiben mögl. ist Stilmittel (Coupé-Look) • Strömungsgünstige Kfz verschmutzen leicht (früh entdeckt; z.B. NSU Ro80) • Designer: Durch Aerodynamik verlieren die Autos ihr Gesicht: kleine, wenig sichtbare Kühler bzw. Kühlluftöffnungen (Staupunktnah) • Diktat des Windkanals führt zur Einheitsform: Kfz sahen sich immer ähnlich
15

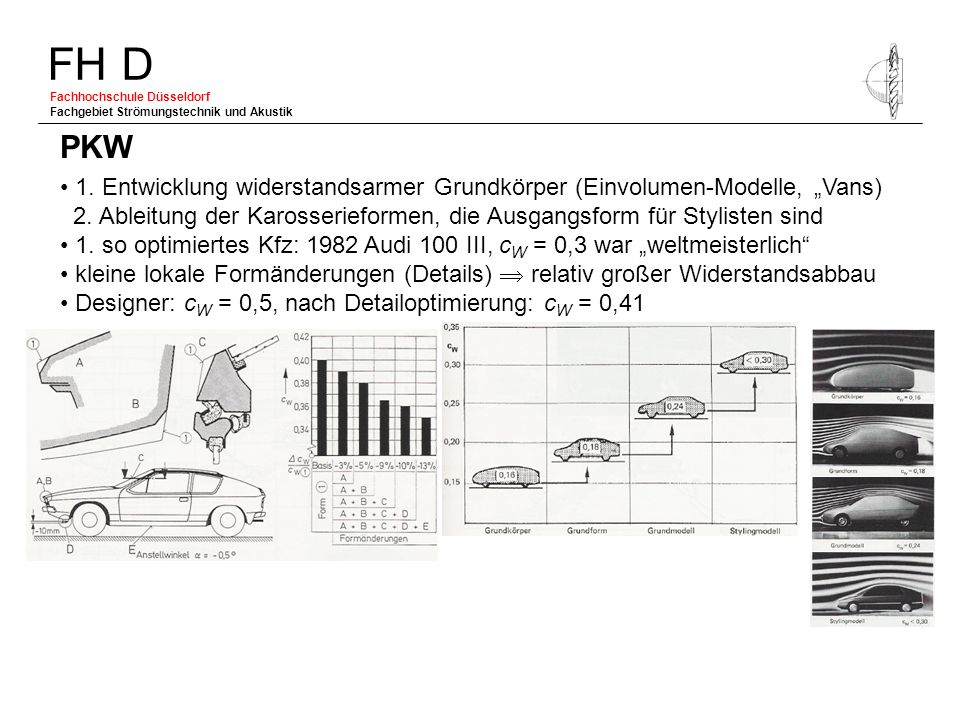

PKW • 1. Entwicklung widerstandsarmer Grundkörper (Einvolumen-Modelle, „Vans) 2. Ableitung der Karosserieformen, die Ausgangsform für Stylisten sind • 1. so optimiertes Kfz: 1982 Audi 100 III, cW = 0,3 war „weltmeisterlich“ • kleine lokale Formänderungen (Details) relativ großer Widerstandsabbau • Designer: cW = 0,5, nach Detailoptimierung: cW = 0,41
16
Sportwagen • Leistungssteigerung mittels Diffusor (Abgasgegendruck ↓) • Eindrücken der Motorhaube infolge des Staudrucks • Unterbodenströmung erhöht Auftrieb Unterbodenverkleidung, Diffusor, Tieferlegung, tief hängende Spoilerlippe (cW-Wert wird u.U. größer) • Schwellerblenden: Luftwirbelreduzierung zwischen Vorder- und Hinterrädern
17
Nutzfahrzeuge • 1936: Mit dem Tram-Bus löst sich der Bus vom PKW (runder Bug) • Meilenstein: Bugform von E. Möller, vgl. 1. VW-Transporter • Ablösung hinter der Ecke: Verhinderung mit relativ kleinem Bugradius möglich • 1953: Widerstandsgewinn durch Leitblech, Verbesserung bis 30% (0,86 0,6)
18
Motorräder • Verkleidung (langer Flügel bzw. Heckflosse): Aerodynamisch gut Seitenwindempfindlichkeit ↑ Handhabbarkeit ↓
19
Zusammenfassung • Aufteilung der Kraftfahrzeugaerodynamik in Außen- und Innenströmung • Schwerpunkt dieses Vortrags: Außenströmung Zusammenfassung in einem Beiwert: cW-Wert • Vieles hängt vom Design ab • Verbesserungen werden immer schwerer, je kleiner der cW-Wert bereits ist
20
Vielen Dank für Ihre Aufmerksamkeit
