Projektpraktikum Bewegungsbasierte Spielesteuerung
2
Übersicht Idee SunSPOT VAMOS Aufbau der Module Tilt LevelEdit Spielansicht3D Fazit Projektpraktikum: Bewegungsbasierte Spielesteuerung
3
Idee: Murmellabyrinth Kugel auf Ebene Hindernisse Bewegung durch Neigung Kugel soll von Start zu Ziel Projektpraktikum: Bewegungsbasierte Spielesteuerung
4
Idee: Murmellabyrinth Projektpraktikum: Bewegungsbasierte Spielesteuerung
5
Hardware: Java Sun SPOTs Sun SPOT (Small Programmable Objects Technology) Batteriebetriebene Computerplattform mit Squawk Java Virtual Machine (JVM) Sensorik für Beschleunigung, Licht und Temperatur Bluetoothverbindung zur Basisstation und anderen SunSpots Größe: 2.5" x 1.5" x 1" Gewicht: < 40g
6
VAMOS VAMOS steht für: Visualisierungs- Analyse- und MOdellierungsSystem Modularer Aufbau Kommunikation mittels Datenstrom von Frames Module organisiert in Paketen Graphische Zusammenstellung der Module Projektpraktikum: Bewegungsbasierte Spielesteuerung
7
VAMOS: Modulübersicht SunSPOTLive Calibrator megaSmooth Tilt LevelEdit Spielansicht3D Optional: FrameImport FrameExport Projektpraktikum: Bewegungsbasierte Spielesteuerung
8
VAMOS: Tilt Umrechnung der Beschleunigungen in Neigungswinkel: Je nach Neigung wirkt Gravitation anteilig auf die drei Achsen Neigung einer Achse = arcsin(g Achse ) Glättung der SunSPOT-Daten durch megaSmooth Projektpraktikum: Bewegungsbasierte Spielesteuerung
9
VAMOS: LevelEdit einfacher Level-Editor Möglichkeiten: Ändern der Kugelart Anpassung der Spielfeldgröße Einfügen der verschiedenen Felder: Klotz, Loch, Sand, Start & Ziel Speichern und Laden Projektpraktikum: Bewegungsbasierte Spielesteuerung
10
VAMOS: LevelEdit Projektpraktikum: Bewegungsbasierte Spielesteuerung
11
VAMOS: Spielansicht3D Darstellung der Spielansicht mittels Java3D Eingänge: Kippungsdaten Leveldaten Berechnung der Spielphysik: Beschleunigung aus der Kippung Abprallen der Kugel von Klötzen Verhalten auf den verschiedenen Feldtypen Projektpraktikum: Bewegungsbasierte Spielesteuerung
12

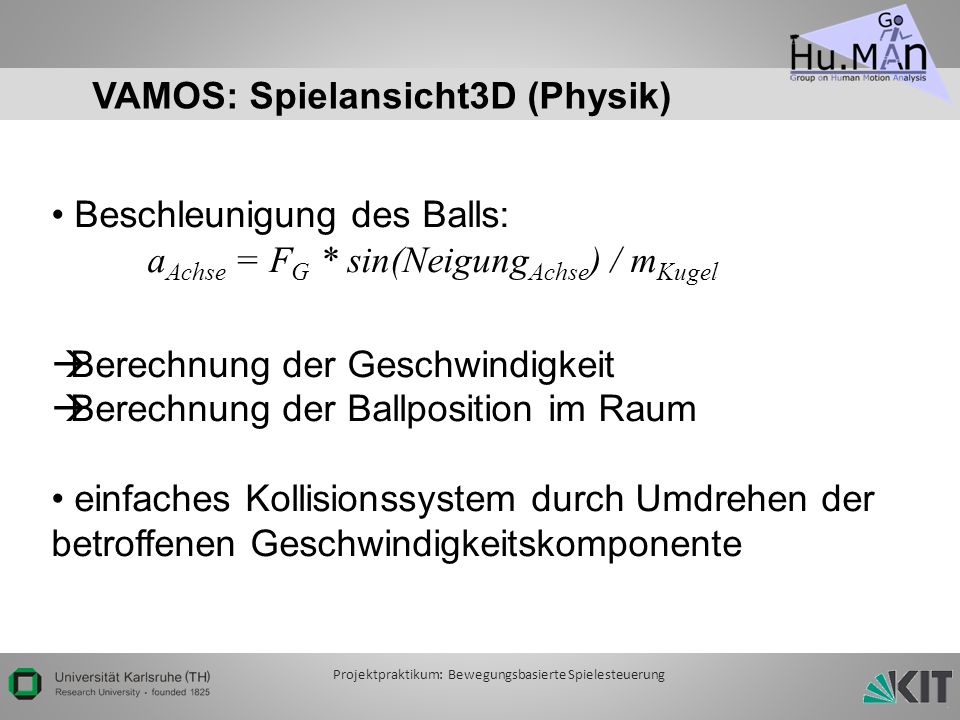

VAMOS: Spielansicht3D (Physik) Beschleunigung des Balls: a Achse = F G * sin(Neigung Achse ) / m Kugel Berechnung der Geschwindigkeit Berechnung der Ballposition im Raum einfaches Kollisionssystem durch Umdrehen der betroffenen Geschwindigkeitskomponente Projektpraktikum: Bewegungsbasierte Spielesteuerung
13
VAMOS: Spielansicht3D Projektpraktikum: Bewegungsbasierte Spielesteuerung
14
Fazit Gelungener Prototyp Flexibel erweiterbar Gute Demonstrationsmöglichkeit des Potentials der intuitiven Steuerung über SunSPOTs Projektpraktikum: Bewegungsbasierte Spielesteuerung
