1 Konstruktion von Suffixarrays in linearer Zeit
Vortrag im Seminar „Mehr Algorithmische Bioinformatik“ von Marek Karadžić SS 2005 Leiter: Prof. Dr. Ulf Leser und Dipl.-Inf. Jörg Hakenberg

2 Suffixarrays in linearer Zeit

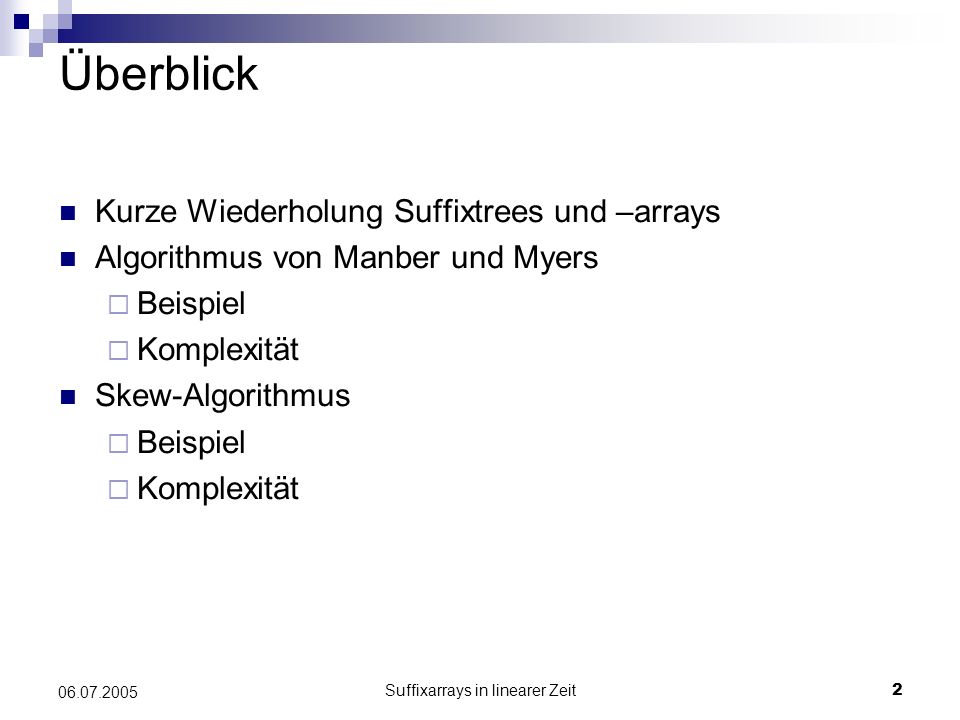

Überblick Kurze Wiederholung Suffixtrees und –arrays Algorithmus von Manber und Myers Beispiel Komplexität Skew-Algorithmus Suffixarrays in linearer Zeit

3 Zur Erinnerung.. Suffixtrees
Exaktes Stringmatching für ein Template und viele Pattern T möglichst clever vorverarbeiten Gut für Datenbankanfragen Naive Konstruktion von Suffixtrees in O(m²); mit Ukkonen in O(m) Schwierigkeiten: Konstruktion schlecht auf Sekundärspeichern (Lokalität) Naive Konstruktion zu langsam Ukkonen ist speicherintensiv; aber typische Anwendungen arbeiten im Hauptspeicher Abhilfe: Suffixarrays Suffixarrays in linearer Zeit

4 Suffixarrays in linearer Zeit
Für einen String s ist A ein Integerarray der Länge |s|, wobei A[i] die Startposition des i-ten, lexikographisch sortierten Suffix von s enthält. Konstruktion aus Suffixtrees in O(m) mit Depth-First-Search Beispiel: A[1] = 9 $ A[2] = 4 AKIRI$ A[3] = 2 ARAKIRI$ A[4] = 1 HARAKIRI$ A[5] = 8 I$ A[6] = 6 IRI$ A[7] = 5 KIRI$ A[8] = 3 RAKIRI$ A[9] = 7 RI$ s = HARAKIRI$ Suffixarrays in linearer Zeit

5 Algorithmus von Manber und Myers
Suffixarrays in linearer Zeit

6 Suffixarrays in linearer Zeit

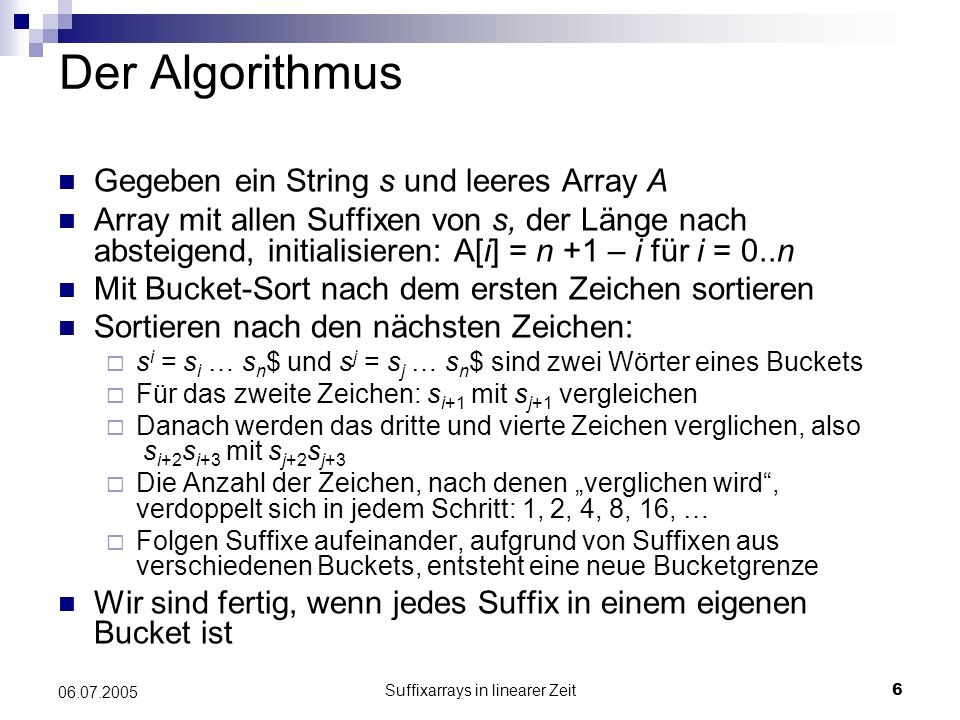

Der Algorithmus Gegeben ein String s und leeres Array A Array mit allen Suffixen von s, der Länge nach absteigend, initialisieren: A[i] = n +1 – i für i = 0..n Mit Bucket-Sort nach dem ersten Zeichen sortieren Sortieren nach den nächsten Zeichen: si = si … sn$ und sj = sj … sn$ sind zwei Wörter eines Buckets Für das zweite Zeichen: si+1 mit sj+1 vergleichen Danach werden das dritte und vierte Zeichen verglichen, also si+2si+3 mit sj+2sj+3 Die Anzahl der Zeichen, nach denen „verglichen wird“, verdoppelt sich in jedem Schritt: 1, 2, 4, 8, 16, … Folgen Suffixe aufeinander, aufgrund von Suffixen aus verschiedenen Buckets, entsteht eine neue Bucketgrenze Wir sind fertig, wenn jedes Suffix in einem eigenen Bucket ist Suffixarrays in linearer Zeit

7 Suffixarrays in linearer Zeit
Der Trick Der Vergleich wurde schon implizit im vorherigen Schritt gemacht Für das zweite Zeichen ist es dasselbe Ergebnis wie das beim Vergleich von si+1 = si+1 … sn$ mit sj+1 = sj+1 … sn$, also: In jedem Bucket wird si, nach der Sortierung von si+1 nach dem ersten Zeichen, angeordnet Dafür gehen wir durch das mit Bucket-Sort sortierte Array und schieben den Index j -1, wenn A[i] = j ist, an den Anfang in seinem Bucket Für das dritte und vierte Zeichen ist es dasselbe Ergebnis wie das beim Vergleich von si+2 = si+2 … sn$ mit sj+2 = sj+2 … sn$, also: In jedem Bucket wird si, nach der Sortierung von si+2 nach den ersten beiden Zeichen, angeordnet Dafür gehen wir durch das im vorherigen Schritt sortierte Array und schieben den Index j -2, wenn A[i] = j ist, an den Anfang in seinem Bucket Suffixarrays in linearer Zeit

8 Suffixarrays in linearer Zeit
Beispiel Array mit allen Suffixen von s in absteigender Reihenfolge initialisieren: A[i] = n +1 – i für i = 0..n s = MISSISSIPPI$ A[0] = 1 MISSISSIPPI$ A[1] = 2 ISSISSIPPI$ A[2] = 3 SSISSIPPI$ A[3] = 4 SISSIPPI$ A[4] = 5 ISSIPPI$ A[5] = 6 SSIPPI$ A[6] = 7 SIPPI$ A[7] = 8 IPPI$ A[8] = 9 PPI$ A[9] = 10 PI$ A[10] = 11 I$ A[11] = 12 $ Suffixarrays in linearer Zeit

9 Suffixarrays in linearer Zeit

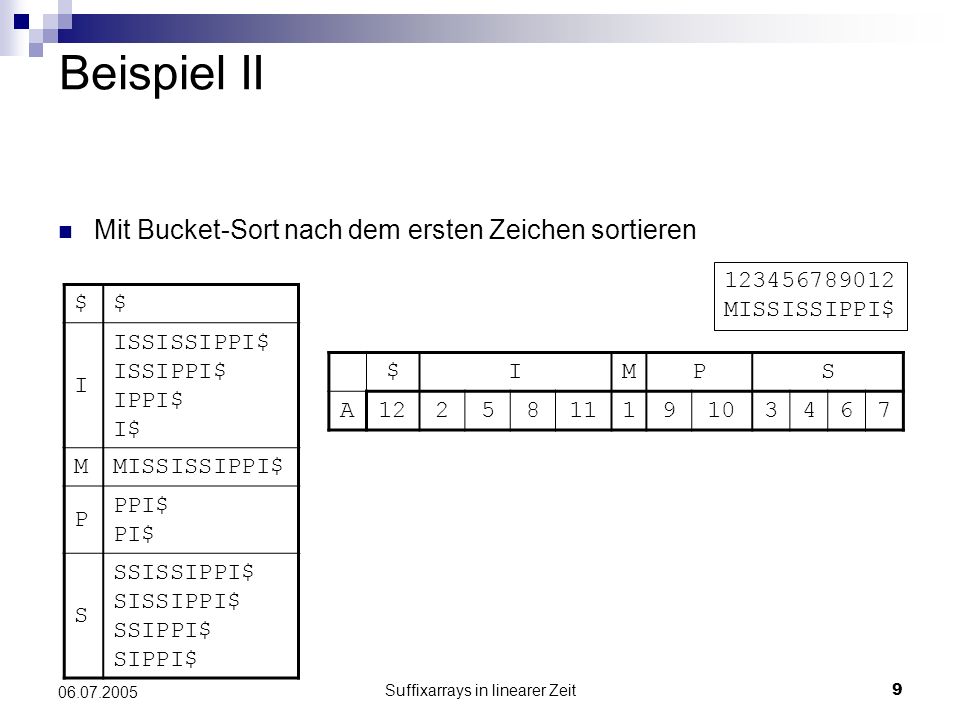

Beispiel II Mit Bucket-Sort nach dem ersten Zeichen sortieren MISSISSIPPI$ $ I ISSISSIPPI$ ISSIPPI$ IPPI$ I$ M MISSISSIPPI$ P PPI$ PI$ S SSISSIPPI$ SISSIPPI$ SSIPPI$ SIPPI$ $ I M P S A 12 2 5 8 11 1 9 10 3 4 6 7 Suffixarrays in linearer Zeit

10 Suffixarrays in linearer Zeit

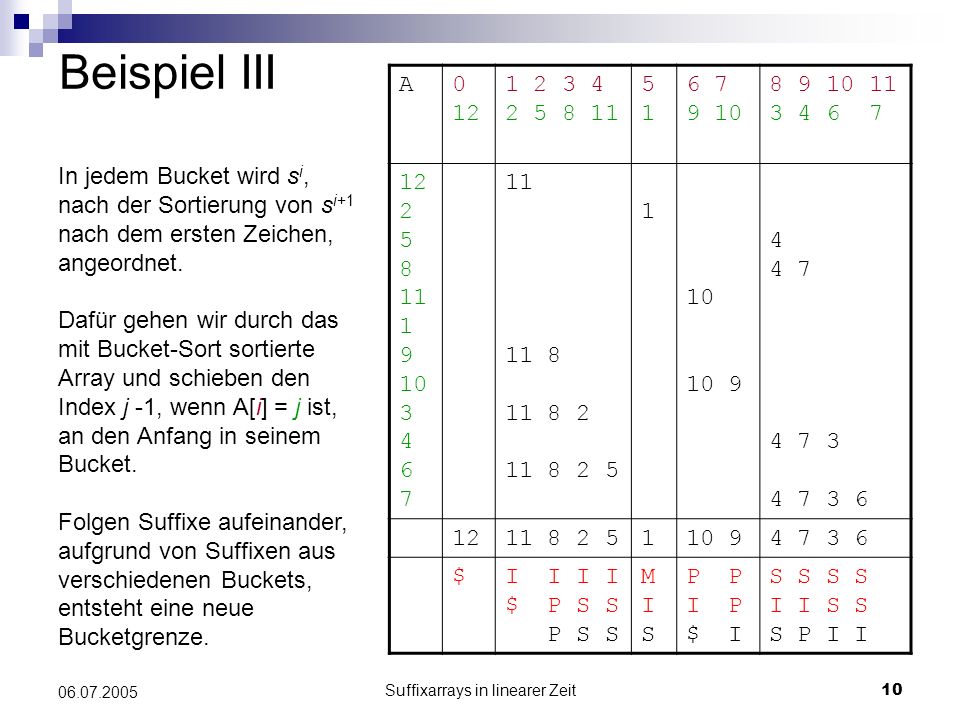

Beispiel III A 0 12 5 1 1 12 10 9 $ I I I I $ P S S P S S M I S P P I P $ I S S S S I I S S S P I I In jedem Bucket wird si, nach der Sortierung von si+1 nach dem ersten Zeichen, angeordnet. Dafür gehen wir durch das mit Bucket-Sort sortierte Array und schieben den Index j -1, wenn A[i] = j ist, an den Anfang in seinem Bucket. Folgen Suffixe aufeinander, aufgrund von Suffixen aus verschiedenen Buckets, entsteht eine neue Bucketgrenze. Suffixarrays in linearer Zeit

11 Suffixarrays in linearer Zeit

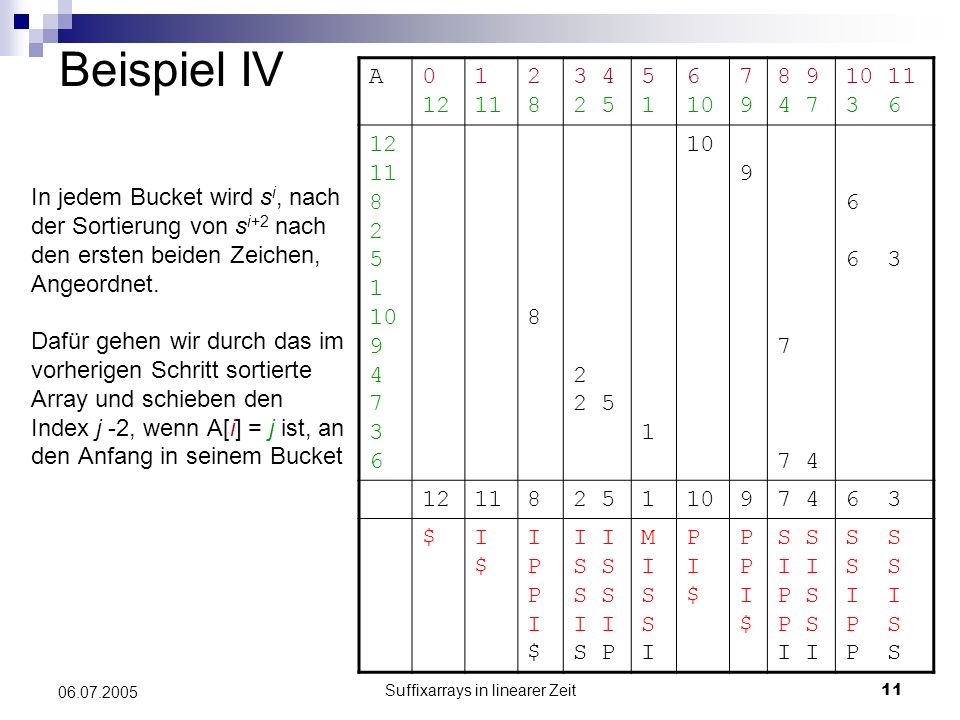

Beispiel IV A 0 12 1 11 2 8 5 1 6 10 7 9 8 2 2 5 1 10 9 12 11 2 5 7 4 6 3 $ I $ I P P I $ I I S S S S I I S P M I S S I P I $ P P I $ S S I I P S P S I I S S S S I I P S P S In jedem Bucket wird si, nach der Sortierung von si+2 nach den ersten beiden Zeichen, Angeordnet. Dafür gehen wir durch das im vorherigen Schritt sortierte Array und schieben den Index j -2, wenn A[i] = j ist, an den Anfang in seinem Bucket Suffixarrays in linearer Zeit

12 Suffixarrays in linearer Zeit

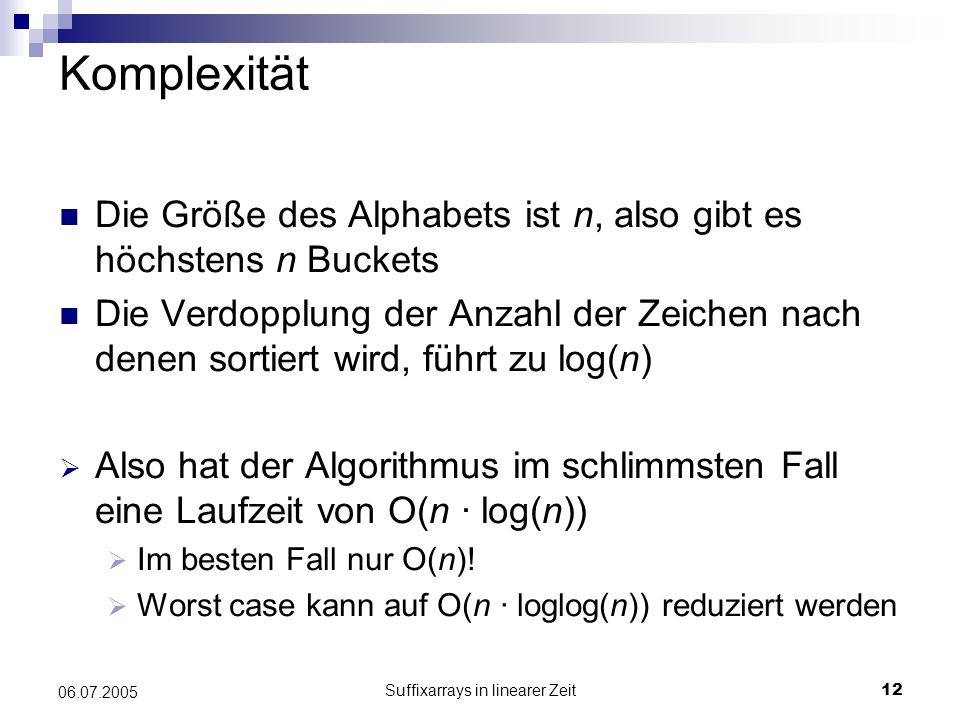

Komplexität Die Größe des Alphabets ist n, also gibt es höchstens n Buckets Die Verdopplung der Anzahl der Zeichen nach denen sortiert wird, führt zu log(n) Also hat der Algorithmus im schlimmsten Fall eine Laufzeit von O(n · log(n)) Im besten Fall nur O(n)! Worst case kann auf O(n · loglog(n)) reduziert werden Suffixarrays in linearer Zeit

13 Suffixarrays in linearer Zeit
Skew-Algorithmus Suffixarrays in linearer Zeit

14 Suffixarrays in linearer Zeit

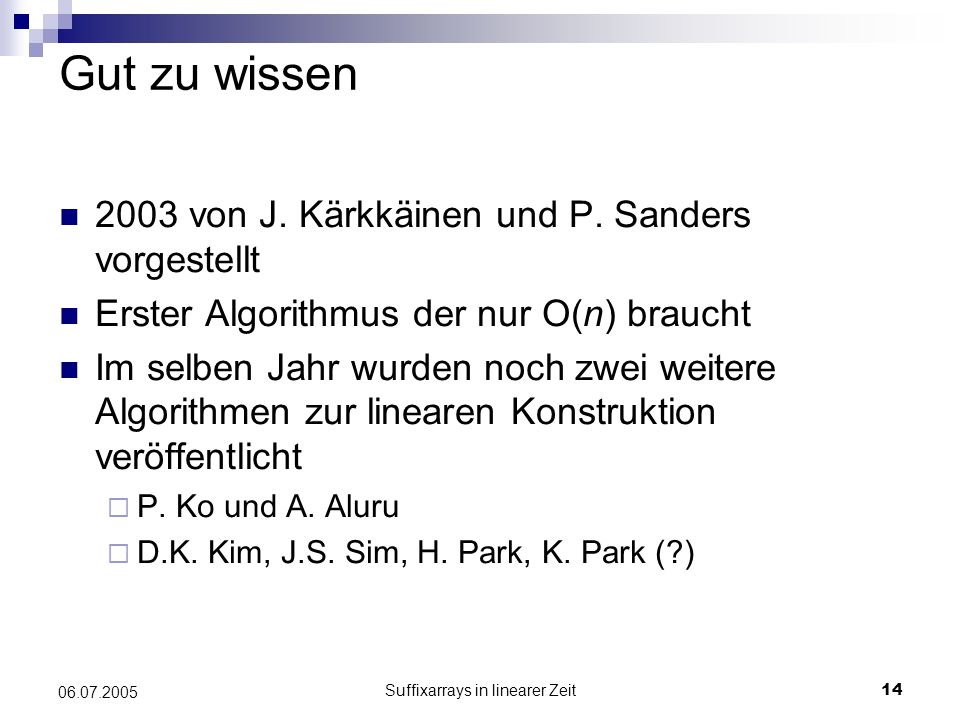

Gut zu wissen 2003 von J. Kärkkäinen und P. Sanders vorgestellt Erster Algorithmus der nur O(n) braucht Im selben Jahr wurden noch zwei weitere Algorithmen zur linearen Konstruktion veröffentlicht P. Ko und A. Aluru D.K. Kim, J.S. Sim, H. Park, K. Park (?) Suffixarrays in linearer Zeit

15 Suffixarrays in linearer Zeit
Der Algorithmus 0) String s = s0 · · · sn-1 1) s[n] = s[n + 1] = s[n + 2] = $; $ kommt in s nicht vor und ist kleinstes Zeichen im Alphabet 2) Tripel von s bilden (si · si+1 · si+2) mit Startposition i mod 3 ≠ 0 3) Tripel werden mit Radix Sort (lexikographisch) sortiert, Ergebnis in einem Array A12 speichern 4) Jedes Tripel erhält einen lexikographischen Namen. Dazu werden die sortierten Tripel in aufsteigender Reihenfolge durchnummeriert, wobei gleiche Tripel auch gleiche Nummern bekommen. Suffixarrays in linearer Zeit

16 Suffixarrays in linearer Zeit
Der Algorithmus II 5) Wir erhalten eine neue Zeichenreihe s(1) bzw. s(2), indem wir für das Teilwort bzw alle Tripel mit i mod 3 = 1 bzw. i mod 3 = 2 durch ihre Nummer ersetzen. Mit s(1) · s(2) erzeugen wir die Zeichenreihe s12. 6) Schritte solange mit s12 · 0 rekursiv aufrufen, bis jedes Tripel einen eindeutigen lexikographischen Namen hat 7) Tripel mit i mod 3 = 0 mittels A12 anordnen (denn si+1 mit (i + 1) mod 3 = 1 ist uns bekannt) und mit Radix Sort nach s[i] sortieren; Ergebnis in A0 speichern Suffixarrays in linearer Zeit

17 Suffixarrays in linearer Zeit
Der Algorithmus III 8) Mische A0 und A12, dabei gilt, wenn wir si mit sj mit i mod 3 = 0 und j mod 3 = [1, 2] vergleichen: Fall 1: Ist j mod 3 = 1, dann gilt: si = si · si+1, wobei (i + 1) mod 3 = 1 sj = sj · sj+1, wobei (j + 1) mod 3 = 2 Wir vergleichen si mit sj, bei Gleichheit Ergebnis aus A12 ablesen Fall 2: Ist j mod 3 = 2, dann gilt: si = si · si+1 · si+2, wobei (i + 2) mod 3 = 2 sj = sj · sj+1 · sj+2, wobei (j + 2) mod 3 = 1 Wir vergleichen si mit sj, bei Gleichheit auch si+1 mit sj+1. Sind beide gleich, lesen wir das Ergebnis wieder aus A12 ab Suffixarrays in linearer Zeit

18 Suffixarrays in linearer Zeit
Beispiel s = MISSISSIPPI 1) Dummy-Tripel dranhängen s = MISSISSIPPI$$$ 2) Tripel von s mit i mod 3 ≠ 0 bilden MISSISSIPPI$$$ i mod 3 = 1 i mod 3 = 2 ISS IPP I$$ SSI PPI $$$ POS 1 4 7 10 2 5 8 11 Suffixarrays in linearer Zeit

19 Suffixarrays in linearer Zeit

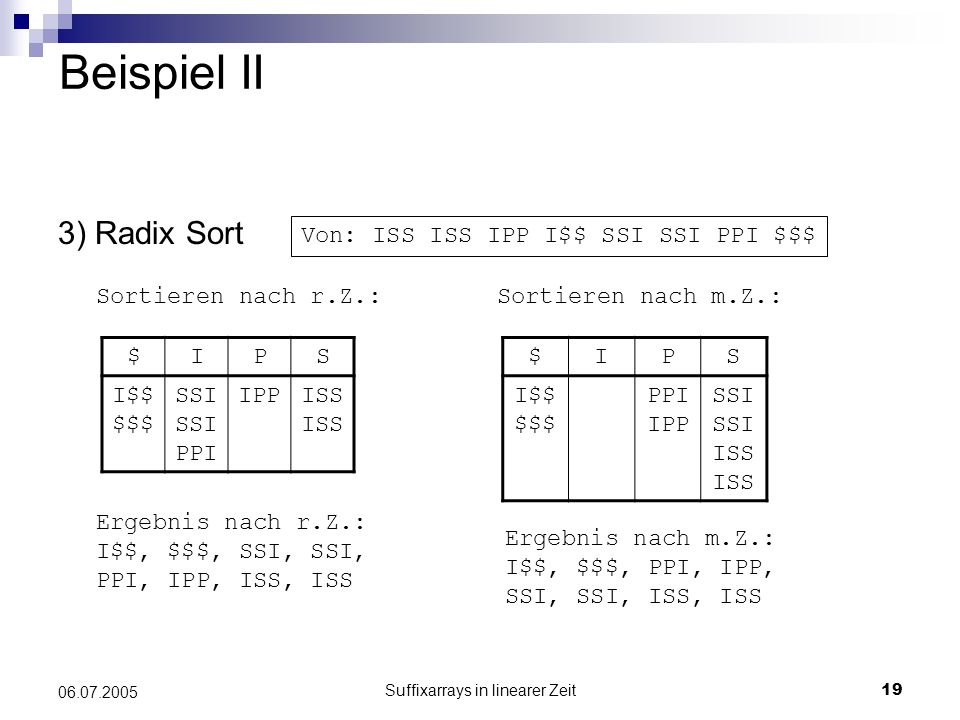

Beispiel II 3) Radix Sort Von: ISS ISS IPP I$$ SSI SSI PPI $$$ Sortieren nach r.Z.: Sortieren nach m.Z.: $ I P S I$$ $$$ SSI SSI PPI IPP ISS ISS $ I P S I$$ $$$ PPI IPP SSI SSI ISS ISS Ergebnis nach r.Z.: I$$, $$$, SSI, SSI, PPI, IPP, ISS, ISS Ergebnis nach m.Z.: I$$, $$$, PPI, IPP, SSI, SSI, ISS, ISS Suffixarrays in linearer Zeit

20 Suffixarrays in linearer Zeit
Beispiel III Sortieren nach l.Z.: 4) Lexikographische Namen (ψ) $ I P S $$$ I$$ IPP ISS ISS PPI SSI SSI Ergebnis nach l.Z.: $$$, I$$, IPP, ISS, ISS, PPI, SSI, SSI i mod 3 = i mod 3 = 2 ψ 1 2 3 4 5 6 $$$ I$$ IPP ISS PPI SSI POS 11 10 7 8 Suffixarrays in linearer Zeit

21 Suffixarrays in linearer Zeit

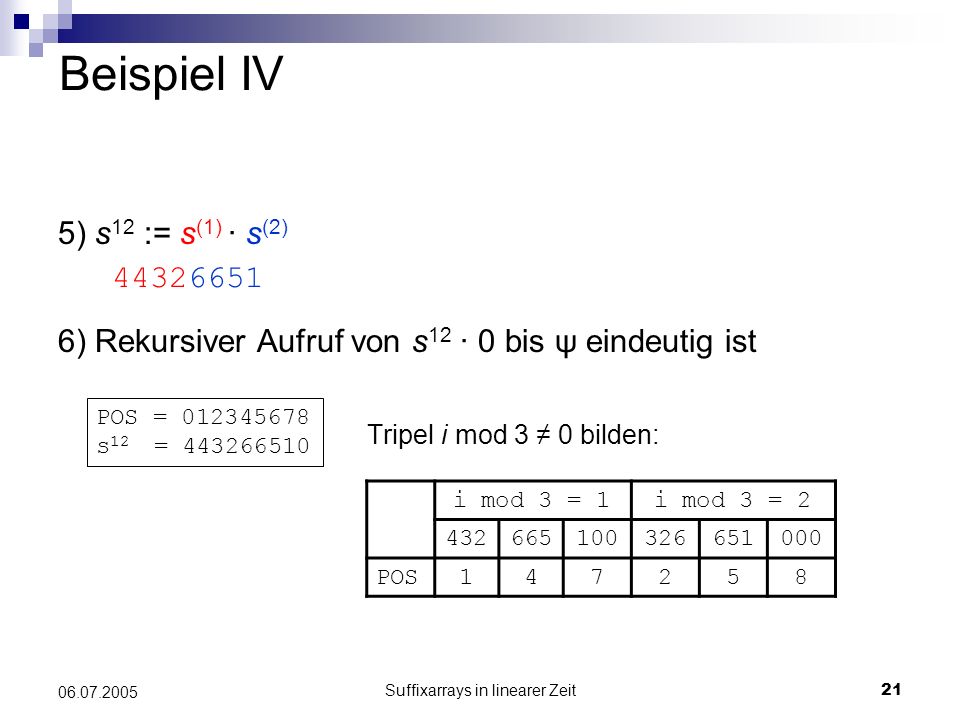

Beispiel IV 5) s12 := s(1) · s(2) 6) Rekursiver Aufruf von s12 · 0 bis ψ eindeutig ist Tripel i mod 3 ≠ 0 bilden: POS = s12 = i mod 3 = 1 i mod 3 = 2 432 665 100 326 651 000 POS 1 4 7 2 5 8 Suffixarrays in linearer Zeit

22 Suffixarrays in linearer Zeit
Beispiel V 6.1) Radix Sort.. 7) Tripel mit i mod 3 = 0 sortieren si+1 mit (i + 1) mod 3 = 1 ist uns durch A12 bekannt, s[i] mit Radix Sort Ergebnis: 000, 100, 326, 432, 651, 665 (= A12) POS = s12 = Also: 443, 266, 510 Ergebnis: 266, 443, 510 (= A0) Suffixarrays in linearer Zeit

23 Suffixarrays in linearer Zeit
Beispiel VI MISSISSIPPI$$$ 8) Mischen von A0 und A12 mit Hilfe von A12 POS 10 1 8 266 443 510 POS 14 11 7 4 5 2 000 100 326 432 651 665 Fall 1: Ist j mod 3 = 1, dann gilt: si = si · si+1, wobei (i + 1) mod 3 = 1 sj = sj · sj+1, wobei (j + 1) mod 3 = 2 Wir vergleichen si mit sj, bei Gleichheit Ergebnis aus A12 ablesen Fall 2: Ist j mod 3 = 2, dann gilt: si = si · si+1 · si+2, wobei (i + 2) mod 3 = 2 sj = sj · sj+1 · sj+2, wobei (j + 2) mod 3 = 1 Wir vergleichen si mit sj, bei Gleichheit auch si+1 mit sj+1. Sind beide gleich, lesen wir das Ergebnis wieder aus A12 ab Ergebnis: 000,100,266,326,432,443,510,651,665(= A12) Suffixarrays in linearer Zeit

24 Suffixarrays in linearer Zeit
Beispiel VII 8.1) Das Gleiche nochmal mit den Tripeln i mod 3 = 0 aus dem allerersten Schritt Sortieren mit Radix Sort und A12: Mischen von A0 und A12: MISSISSIPPI$$$ Von: MIS, SIS, SIP, PI$ Ergebnis: MIS, PI$, SIP, SIS (= A0) MIS PI$ SIP SIS 100,266,326,432,443,510,651,665 $$$ I$$ IPP ISS ISS PPI SSI SSI Suffixarrays in linearer Zeit

25 Suffixarrays in linearer Zeit
Beispiel VIII Resultat Suffixarray A: A[0] = 11 $$$ A[1] = 10 I$$ A[2] = 7 IPP I$$ A[3] = 4 ISS IPP I$$ A[4] = 1 ISS ISS IPP I$$ A[5] = 0 MIS SIS SIP PI$ A[6] = 9 PI$ A[7] = 8 PPI $$$ A[8] = 6 SIP PI$ A[9] = 3 SIS SIP PI$ A[10] = 5 SSI PPI $$$ A[11] = 2 SSI SSI PPI $$$ Suffixarrays in linearer Zeit

26 Suffixarrays in linearer Zeit
Komplexität Für einen String der Länge n ruft sich der Algorithmus rekursiv mit 2/3 * n (Startpositionen mit i mod 3 ≠ 0) auf Danach werden diese 2/3 * n mit den übrigen 1/3 * n Zeichen gemischt, das kostet O(n) Dadurch ergibt sich die Rekursionsgleichung: Da sich der erste Teil zu einer Konstante entwickelt, bleibt der Algorithmus letztendlich linear: T(n) = O(n) Suffixarrays in linearer Zeit

27 Suffixarrays in linearer Zeit
Quellen Heun, Volker: Skript zur Vorlesung Algorithmen auf Sequenzen. Version 0.70 (03/2005) Weese, David: Studienarbeit zur Implementierung des Skew-Algorithmus. (05/2005) J. Kärkkäinen, P. Sanders: Simple Linear Work Suffix Array Construction. ICALP'03, Lecture Notes in Computer Science, Vol. 2719, (2003) Suffixarrays in linearer Zeit

28 Vielen Dank für die Aufmerksamkeit!
