1 Arbeitstitel: DV-Infrastruktur
Überblick über die Lehrveranstaltung Rechnerarchitektur Betriebssysteme Rechnernetze Einf. in die WI 1 - DV-Infrastruktur WS03/04

2 Rechnerarchitektur Einf. in die Technologie
CPU, Instruktionen und Darstellung der Daten Mainboard Speicher IO-Hardware Einf. in die WI 1 - DV-Infrastruktur WS03/04

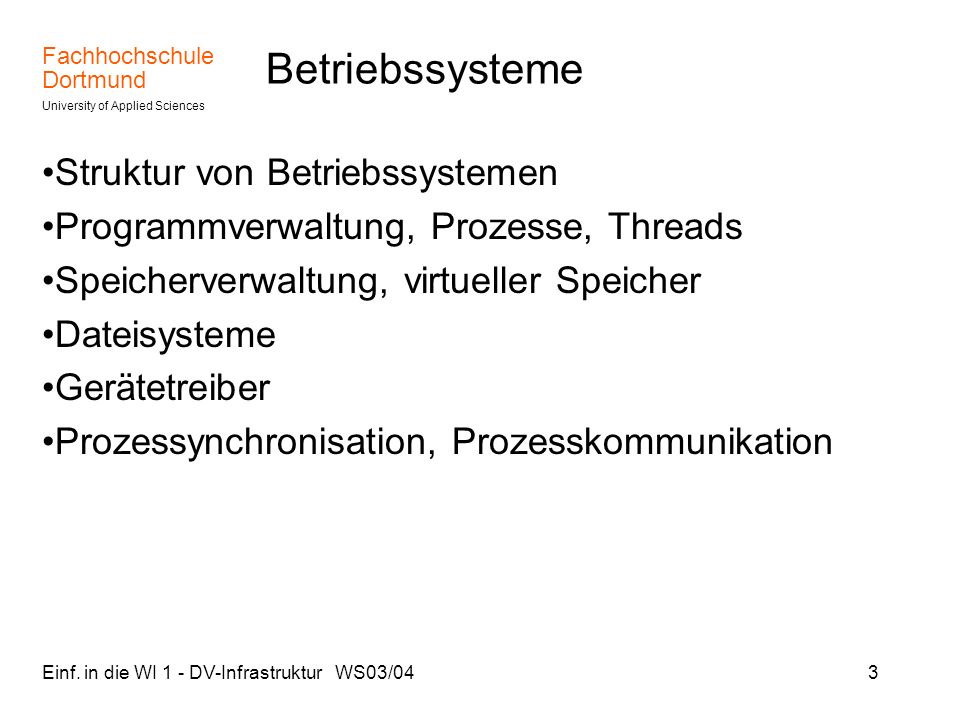

3 Betriebssysteme Struktur von Betriebssystemen
Programmverwaltung, Prozesse, Threads Speicherverwaltung, virtueller Speicher Dateisysteme Gerätetreiber Prozessynchronisation, Prozesskommunikation Einf. in die WI 1 - DV-Infrastruktur WS03/04

4 Rechnernetze Netztechnologie Schichtenmodell, Protokolle TCP/IP
verteilte Anwendungen, Client-Server-Struktur Einf. in die WI 1 - DV-Infrastruktur WS03/04

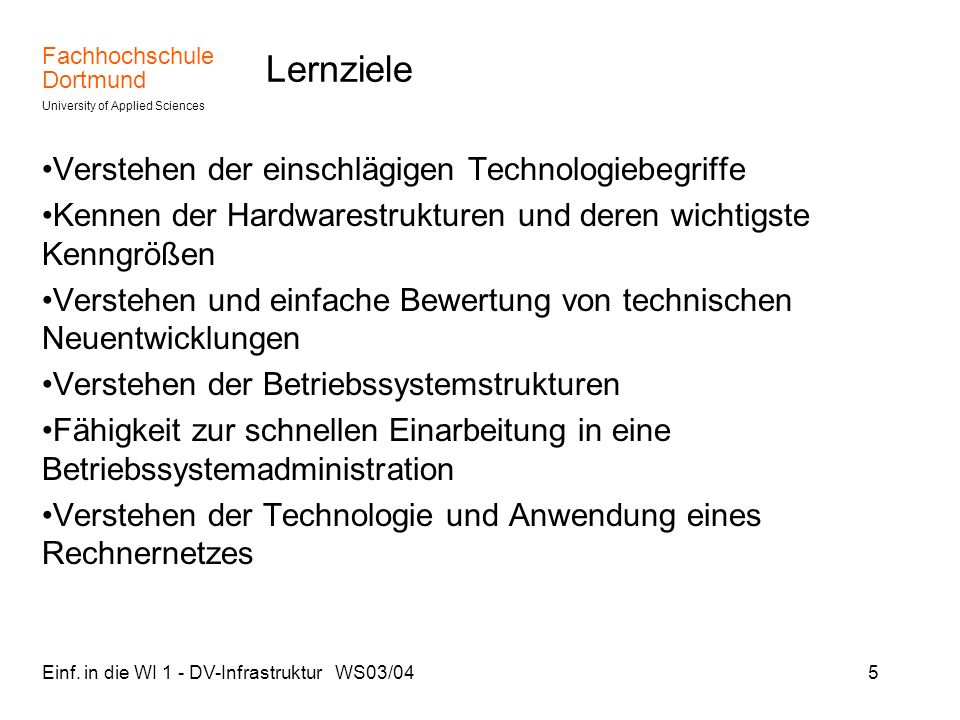

5 Lernziele Verstehen der einschlägigen Technologiebegriffe
Kennen der Hardwarestrukturen und deren wichtigste Kenngrößen Verstehen und einfache Bewertung von technischen Neuentwicklungen Verstehen der Betriebssystemstrukturen Fähigkeit zur schnellen Einarbeitung in eine Betriebssystemadministration Verstehen der Technologie und Anwendung eines Rechnernetzes Einf. in die WI 1 - DV-Infrastruktur WS03/04

6 Noch Lernziele Man wird nicht in die Lage versetzt, professionell in der Hardwareentwicklung Systemprogrammierung Netzadministration tätig zu werden, aber der Einstieg sollte sich einfacher gestalten. Einf. in die WI 1 - DV-Infrastruktur WS03/04

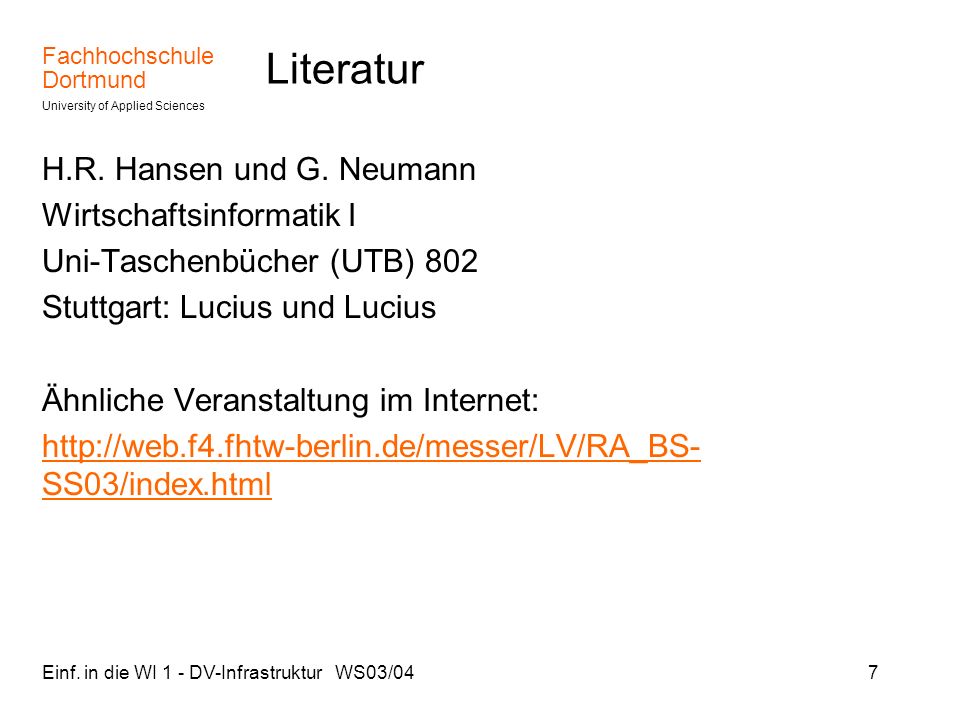

7 Literatur H.R. Hansen und G. Neumann Wirtschaftsinformatik I
Uni-Taschenbücher (UTB) 802 Stuttgart: Lucius und Lucius Ähnliche Veranstaltung im Internet: Einf. in die WI 1 - DV-Infrastruktur WS03/04

8 Logische Funktionen Elementarfunktionen
UND-Funktion ODER-Funktion Negation Es gibt noch andere Elementarfunktionen, z.B. NOR, NAND, exklusives ODER, ... Einf. in die WI 1 - DV-Infrastruktur WS03/04

9 Jede logische Funktion....
Logische Funktionen kann durch die elementaren Funktionen realisiert werden. Welche genommen werden, ist meist technologisch bedingt. Wie komme ich zu diesen Funktionen: => Vorlesung Theor. Informatik!! Wie realisiere ich diese Funk-tionen durch ein Schaltnetz: => Techn. Informatik Jede logische Funktion.... Einf. in die WI 1 - DV-Infrastruktur WS03/04

10 Beispiel Halbaddierer

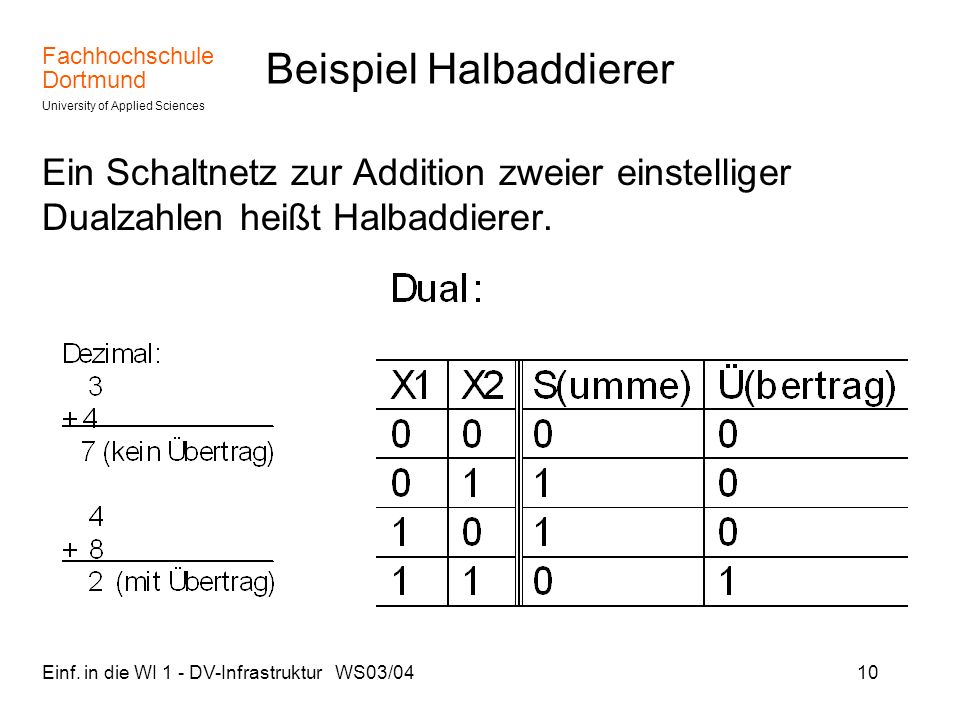

Ein Schaltnetz zur Addition zweier einstelliger Dualzahlen heißt Halbaddierer. Einf. in die WI 1 - DV-Infrastruktur WS03/04

11 Widerstände und Dioden
Einf. in die WI 1 - DV-Infrastruktur WS03/04

12 Einf. in die WI 1 - DV-Infrastruktur WS03/04

13 Einf. in die WI 1 - DV-Infrastruktur WS03/04

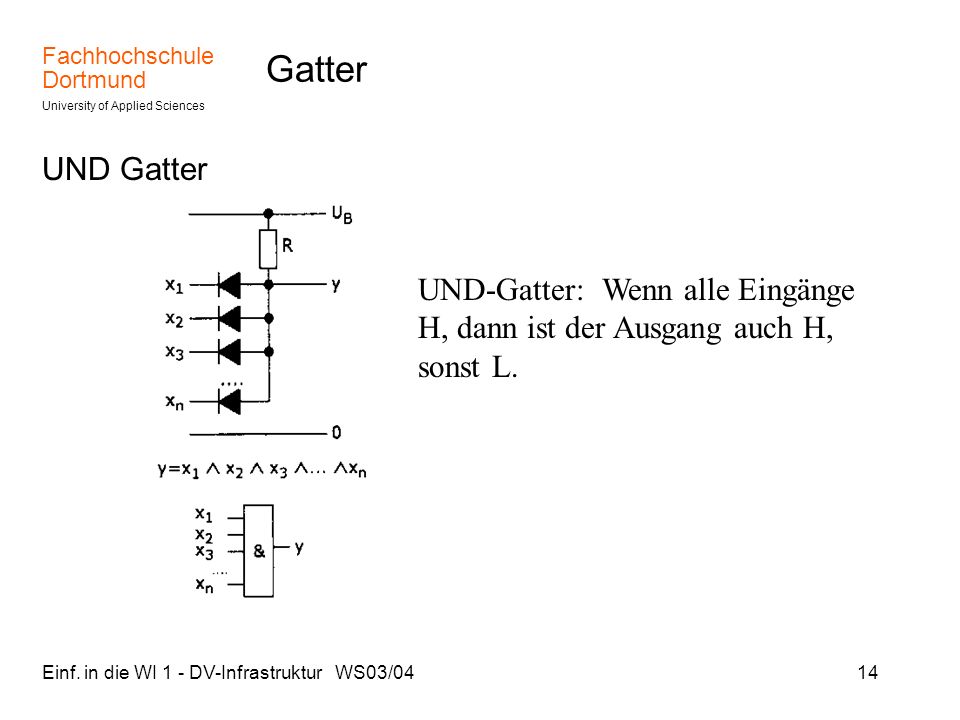

14 Gatter UND Gatter UND-Gatter: Wenn alle Eingänge H, dann ist der Ausgang auch H, sonst L. Einf. in die WI 1 - DV-Infrastruktur WS03/04

15 UND-Gatter 5 V sperrt 0 V 5 V 0 V durchlässig 0 V
Die obere Diode verhindert, dass 5 V nach rechts durchgeschaltet wird. Die untere Diode schaltet 0 V nach rechts durch. Einf. in die WI 1 - DV-Infrastruktur WS03/04

16 Gatter ODER-Gatter ODER-Gatter: Wenn alle Eingänge L, dann ist der Ausgang auch L, sonst H. Einf. in die WI 1 - DV-Infrastruktur WS03/04

17 ODER-Gatter 5 V sperrt 0 V 5 V 5 V durchlässig 0 V
Die obere Diode verhindert, dass 0 V nach rechts durchgeschaltet wird. Die untere Diode schaltet 5 V nach rechts durch. Einf. in die WI 1 - DV-Infrastruktur WS03/04

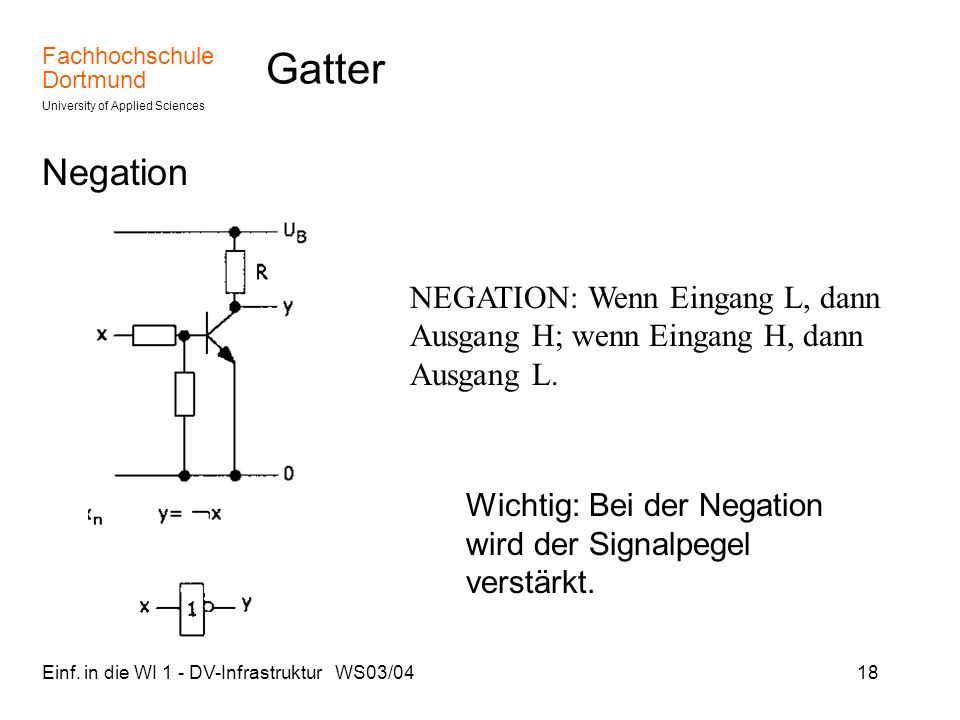

18 Gatter Negation NEGATION: Wenn Eingang L, dann Ausgang H; wenn Eingang H, dann Ausgang L. Wichtig: Bei der Negation wird der Signalpegel verstärkt. Einf. in die WI 1 - DV-Infrastruktur WS03/04

19 Schaltnetzwerk Gatter sind Bausteine, die logische Elementarfunktionen realisieren. Durch Zusammenschalten von Gatterbausteinen entsteht ein Schaltnetzwerk. Ein Schaltnetzwerk realisiert eine logische Funktion: (y1, y2,.., ym) = f(x1, x2, x3,..., xn) Einf. in die WI 1 - DV-Infrastruktur WS03/04

20 Schaltnetz & 1 & 1 1 & Einf. in die WI 1 - DV-Infrastruktur WS03/04

21 Zustand, Speicher, Automat
Mit Schaltnetzen allein kann kein Rechner gebaut werden: Die Ergebnisse der Funktionen müssen meist gespeichert werden und sind dann für neue Funktionen Eingangsgrößen. Man nennt das Ganze dann Automat, die gespeicherten Werte stellen den jeweiligen Zustand des Automaten dar. (Zustandneu,Ausgabe) = f (Zustandalt,Eingabe) Einf. in die WI 1 - DV-Infrastruktur WS03/04

22 Zustand, Speicher, Automat
Z1,z2,z3,.. ==> Automatentheorie, Theoretische Informatik Einf. in die WI 1 - DV-Infrastruktur WS03/04

23 Elementarer Speicherbaustein
Flip-Flop Schaltung a hat zwei stabile Zustände: Einf. in die WI 1 - DV-Infrastruktur WS03/04

24 Flip-Flop RS-Flip-Flop (Reset/Set)
Die Zeile 00 in der Wertetabelle stellt die Spei-chereigenschaft dar. Die Zeilen 01 und 10 ergeben die Programmierung der Speicherzelle auf die Werte 0 bzw. 1. Einf. in die WI 1 - DV-Infrastruktur WS03/04

25 Getaktetes Flip Flop Die Schaltnetze im Computer sind in der Regel getaktet (synchron) C zeit C ist der Taktimpuls, nur solange der Impuls auf H steht, werden die Eingangsdaten S und R durchgeschaltet. Einf. in die WI 1 - DV-Infrastruktur WS03/04

26 Informationsdarstellung
Ein Flip-Flop hat zwei Werte. Damit kann man zwei verschiedene Zustände oder Werte darstellen. Man nennt diese Informations-menge 1 bit. Muss man N Werte darstellen, so gilt: 2n >= N, dabei ist n die Zahl der Flip-Flops oder Bits, die zur Darstellung der N Werte nötig sind. Bezeichnung für n: Bitbreite z.B. 53 Werte: 26 = 64 >= 53 Es werden 6 Flip-Flops benötigt. Einf. in die WI 1 - DV-Infrastruktur WS03/04
