1 High Speed online - Messungen
In der Kfz - Glühlampenindustrie

2 Vorstellung: Vision Control
Vision Control – die Marktposition  Gesamtsortiment Vision Control entwickelt und produziert alle notwendigen Komponenten für Machine Vision: Optiken, Beleuchtungen, Vision Sensoren, Smart Kameras, Mehrkamerasysteme, Installationshilfen.  Global Player Systempartner in allen wichtigen Ländern weltweit Weltweit einziges Systemhaus mit eigenen Entwick lungsabteilungen in allen technischen Bereichen der Machine Vision.  ISO Garantie für konstant hohe Qualität.  15 Jahre Know-How in der Entwicklung

3 Vorstellung: Vision Control
Nutzen Sie gewinnbringend das Vision Control Know-how! Die Produkt- und Informationsquelle Vision-Control.com  alle Produktdokumentationen, Updates und Datenblätter ver fügbar im Web  ausführlicher Support - Bereich

4 Die Aufgabe: 100 % Kontrolle
Die wesentlichen Aspekte der Aufgabe waren Mit Standardkomponenten – auch schon im Jahr auszukommen  Keine neuen Algorithmen, Keine Neuentwicklung von Hard- und Software, Keine „Bastellösung“ bei Optik und Beleuchtung. Industrietaugliche Lösung  Wegen der Schweissvorgänge keine analogen Kameras einsetzen. Einbindung in die bestehende Produktionssteuerung über Profibus. Prüfdauer kleiner 1 Sekunde für eine Zwei – Ansichten Lösung. Software durch Endkunden parametrierbar und selbst auf neue Systeme portierbar.

5 Die Lösung im Jahr 2000 Für die Lösung wurden aus dem Vision Control „Baukasten“ System vorhandene Komponenten ausgewählt: Eine smart camera mit Metallgehäuse war erforderlich, um im Industrieumfeld vorhandene EMV Störungen zu eliminieren. Die umfangreiche Bibliothek der vcwin Software verfügt über ca Algorithmen und wurde eingesetzt, um flexibel den Prüfablauf erstellen zu können. Die Bilddarstellung erfolgt auf einem direkt an die Kameras angeschlossenen SVGA Monitor. Im Kamerabild sind alle Prüfroutinen als Overlay in Echtzeit eingeblendet. Die smart cameras arbeiten autonom und parallel, haben ein eigenes Betriebssystem und eine hohe Prozessgeschwindigkeit.

6 Die Lösung An weiteren Komponenten wurden aus dem Vision Control „Baukasten“ System ausgewählt: Als Beleuchtung wurden diffuse Flachlichter aus dem umfangreichen Sortiment von Vision Control montiert. Für die Optik wurden telezentrische Objektive und ein hochwertiger 90 Grad Prismen Umlenkvorsatz verwendet, um eine kompakte Bauweise zu erreichen. Über Profibus Gateways und eine Soft – SPS wurden die Klassifikationsergebnisse und die Produktdatenverwaltung in die Produktionssteuerung eingebunden.

7 Die Lösung Der Aufbau an dem Rundschalttisch:
Deutlich sieht man die beiden um 90 Grad versetzten Aufbauten für Optik und Beleuchtung. Alle Bauteile sind industrietauglich und mit stabilem Metallgehäuse. Die Glühlampen werden taktweise in die Station eingefahren. Die Auswertung erfolgt parallel in den beiden smart cameras.

8 Herausforderung beim Anlagen Nachbau
Die Anzal der Linien wurde in 2005 erweitert. Dabei sollte das bisherige Konzept so weit wie möglich beibehalten werden, aber trotzdem die neue Technologie verwendet werden. Die Lösung wurde sehr elegant konzipiert und umgesetzt: Die beiden smart cameras wurden durch ein Mehrkamera System unter Linux mit zwei digitalen FireWire Kameras ersetzt. Die Software wurde vom Kunden selbst – ohne Programmier- kenntnisse ! - auf das FireWire System portiert. Es waren lediglich Anpassungen an die erweiterten Hardwarefunktionalitäten erforderlich. Der Prüfablauf konnte ohne Änderungen übernommen werden. Neue Beleuchtungen aus der FDL Serie und Verbesserungen bei der Optik konnten bei gleichen Abmaßen ohne mechanische Änderungen genutzt werden.

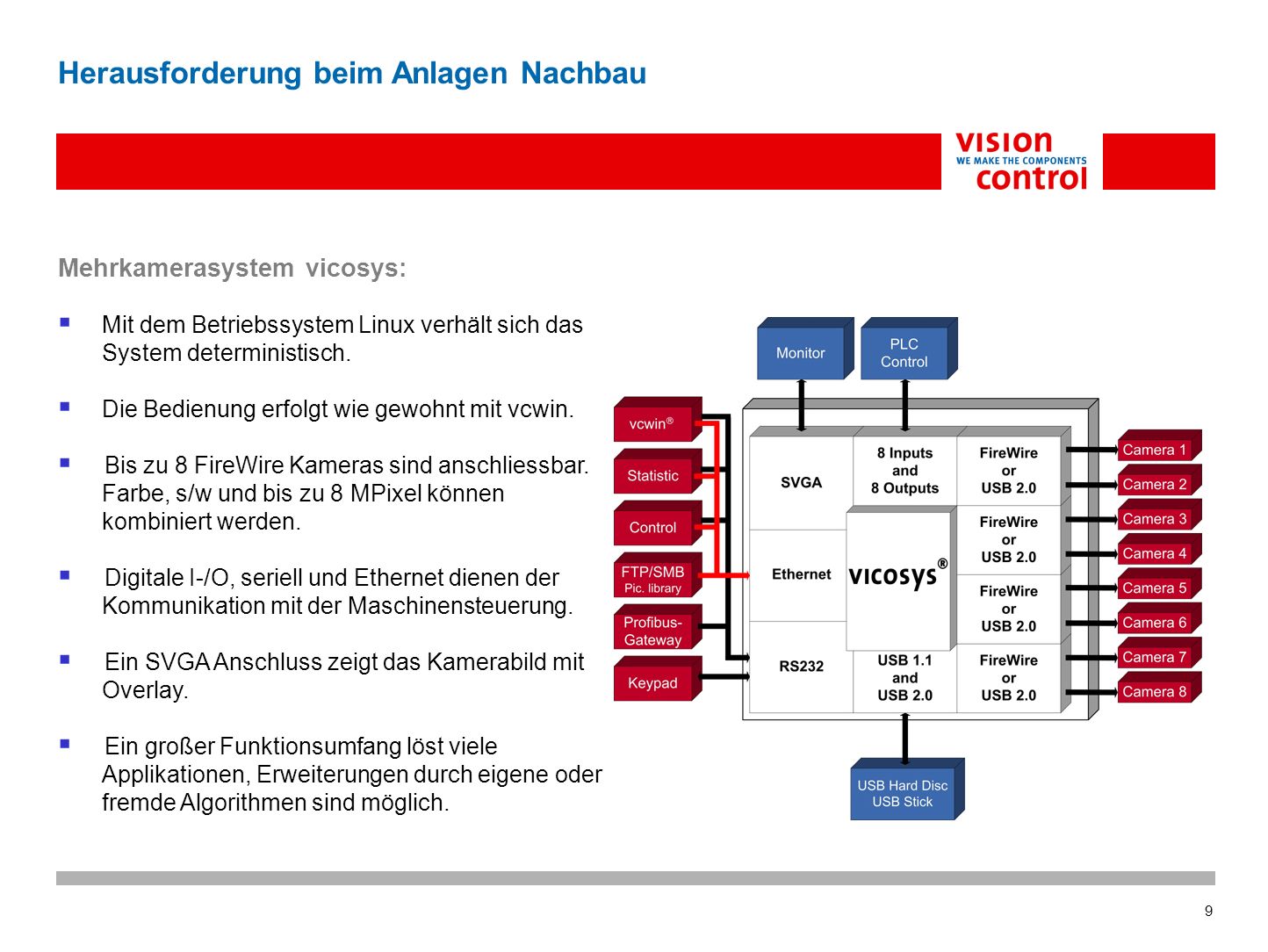

9 Herausforderung beim Anlagen Nachbau
Mehrkamerasystem vicosys: Mit dem Betriebssystem Linux verhält sich das System deterministisch. Die Bedienung erfolgt wie gewohnt mit vcwin. Bis zu 8 FireWire Kameras sind anschliessbar. Farbe, s/w und bis zu 8 MPixel können kombiniert werden. Digitale I-/O, seriell und Ethernet dienen der Kommunikation mit der Maschinensteuerung. Ein SVGA Anschluss zeigt das Kamerabild mit Overlay. Ein großer Funktionsumfang löst viele Applikationen, Erweiterungen durch eigene oder fremde Algorithmen sind möglich.

10 Herausforderung beim Anlagen Nachbau
Fernsteuerung mit dem vicorem – Fernsteuercode:  einheitliche Bedienung aller Systeme (alte, aktuelle, künftige) von Vision Control  Funktion unabhängig von der dahinterliegenden Hardware  Ersatz älterer Systeme oder Upgrade zu leistungsfähigeren Systemen ohne Änderung der Prüfprogramme  zeitsparende Inbetriebnahme und Wartung  Integration in eigene Automatisierungsumgebung  eigene Bedienoberflächen nutzbar oder vcwin

11 Herausforderung beim Anlagen Nachbau
Die neuen Linien Die Bedienoberfläche für den Anwender hat sich nicht geändert. Nach wie vor kann er über die Soft SPS die Produktionsstatistik und seine Programmwechsel fahren. Standardisierte Schnittstellen, wie sie von Vision Control verwendet werden, sind hier eine elementare Voraussetzung.

12 Zusammenfassung Warum es sich auszahlt, langfristig zu planen …
Bereits bei der Planung der ersten Anlagen wurde sehr viel Wert auf Standardkomponenten gelegt. Sowohl die smart cameras mit der Software als auch Optik und Beleuchtung kamen „von der Stange“. Zeitraubende und risikoreiche Entwicklungen konnten vermieden werden. Die eigene Parametrierung der Prüfaufgabe sichert das Know-how im Unternehmen. Durch konsequente Produktpflege und solide Erweiterung des Spektrums konnte Vision Control nach 5 Jahren deutlich verbesserte Lösungen mit einem Minimum an Änderungsaufwand anbieten. Auch die neue Lösung wird den Kunden jahrelang begleiten und ihm die Sicherheit einer Verbesserung bei der nächsten Gerätegeneration bieten. Ein zufriedener Kunde mehr, der weiß, was er hat
