1 Neue Dosismessgrößen und neue Dosisgrenzwerte im Strahlenschutz (RöV)
Dosisgrößen: bisher - neu Grenzwerte: bisher - neu praktische Auswirkungen Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

2 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Dosis: Maß für die von einer Masse absorbierte Strahlungsmenge Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

3 Dosissysteme Messpraxis Theorie / Administration
Überwachung von Strahlen-schutzbereichen Personen-über-wachung Beschreibung des Strahlenrisikos Definition von Grenzwerte Dosismessgrößen (operative Größen) Körperdosisgrößen (Schutzgrößen) Ionendosis Energiedosis Äquivalentdosis Organdosis lokale Hautdosis effektive Dosis Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

4 Dosismessgröße Schätzwert für Körperdosis
genügend groß  gut angepasst Dosismessgröße  Körperdosis Aus physikalischer Primärgröße eindeutig ableitbare Punktgröße Dosismessgröße = f (Primärgröße, r) Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

5 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Historische Dosismess-größen für Röntgenstrahlen Röntgenstrahlendosis (1928) [Röntgen - R] 1 R = 1 Elektrostatische Einheit / 1 cm³ Luft (18°C, 760 Torr) Ionendosis J [C/kg] 1 C/kg = 1 C Ionen eines Vorzeichens / 1 kg trockene Luft Umrechnung: 1R = 2, C/kg Standard-Ionendosis ( DIN ) JS[C/kg] Ionendosis an einem Punkt in beliebigem Material, die von der dort vorhandenen Photonenfluenzverteilung bei Sekundärelektronengleichgewicht in Luft erzeugt würde Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

6 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Historische Dosismess-größen für Röntgenstrahlen Energiedosis (1950-er Jahre) Da/w/t[Gray - Gy] 1 Gy = 1 J / 1 kg Luft/Wasser/Gewebe Äquivalentdosis (1960-er Jahre) H [Sievert - Sv] H = q . D q ... Bewertungsfaktor q = Q . N = f(Strahlungsarten, Strahlungsbedingungen) 1 Sv  1 Gy für Röntgenstrahlung: QRöntgen = 1 Sv/Gy Photonen-Äquivalentdosis (1980) HX[Sievert - SV] HX = 0,01 Sv/R . JS = 38,76 Sv.kg/C . JS (Energie  3 MeV) Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

7 Frei-Luft-Dosisgrößen
Parallelplatten-Ionisationskammer zur Messung der Standard-Ionendosis (schematisch) Messvolumen so angeordnet, dass Sekundärelektronen-gleichgewicht gewährleistet wird nach R. Schmidt, UEK Frei-Luft-Dosisgrößen Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

8 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Körperdosisgrößen für Röntgenstrahlen BISHER NEU Teilkörperdosis HT Mittelwert der Äquivalentdosis über das Volumen VT eines Körper-abschnitts oder Organs HT = 1/VT.  q.D(V) dV T Organdosis HT Produkt aus mittlerer Energiedosis in einem Organ, Gewebe oder Körperteil und dem Strahlungs- Wichtungsfaktor wR HT =  wR. DT,R wRRöntgen = 1 Sv/Gy Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

9 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Körperdosisgrößen für Röntgenstrahlen BISHER NEU Effektive Dosis HE Summe über gewichtete, mittlere Äquivalentdosen in einzelnen Organen und Geweben HE =  wT. HT Effektive Dosis E Summe über mit wT multiplizierte Organdosen E =  wT.HT = wT.wR.DT,R Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

10 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Schematischer Strahlenverlauf im Computertomographen nach einer Idee von Nuclear Associates Gewebe-Dosisgrößen Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

11 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

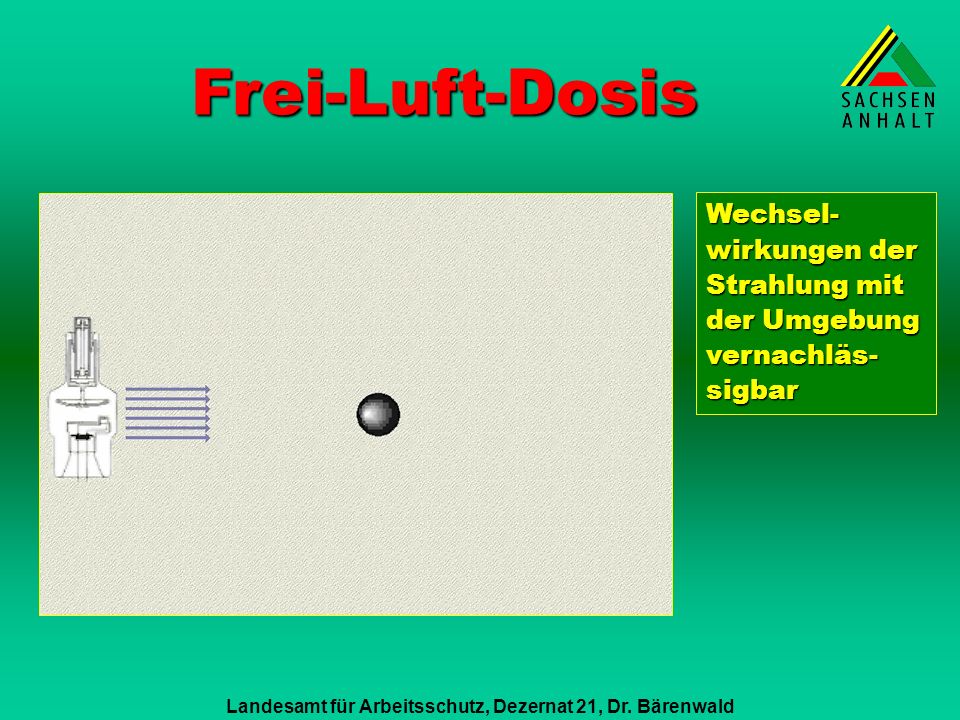

Frei-Luft-Dosis Wechsel-wirkungen der Strahlung mit der Umgebung vernachläs- sigbar Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

12 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Gewebe-Dosis Wechsel-wirkungen der Strahlung mit der Umgebung nicht vernach-lässigbar: Absorption Streuung (auch Rück- streuung) Aufhärtung Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

13 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Einteilung der Dosisgrößen nach den Aufgaben im Strahlenschutz Ortsdosis: Äquivalentdosis, gemessen an einem bestimmten Ort Personendosis: Äquivalentdosis, gemessen an der für die Strahlenexposition repräsentativen Stelle der Körperoberfläche Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

14 Dosismessgrößen für Röntgenstrahlen
Ortsdosis Personendosis BISHER Photonen-Äquivalentdosis HX NEU durchdringende Strahlung Umgebungs-Äquivalentdosis H*(10) Tiefen-Personendosis HP(10) Strahlung geringer Eindringtiefe Richtungs-Äquivalentdosis H‘(0,07,) Oberflächen-Personendosis HP(0,07) Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

15 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Ortsdosismessgrößen für Röntgenstrahlen Umgebungs-Äquivalentdosis H*(10) aufgeweitetes, ausgerichtetes Strahlenfeld ICRU-Kugel: D = 30 cm,  = 1g/cm3 10 mm Tiefe auf Radius entgegen Einstrahlrichtung Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

16 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Ortsdosismessgrößen für Röntgenstrahlen Richtungs-Äquivalentdosis H‘(0,07;) aufgeweitetes Strahlenfeld ICRU-Kugel 0,07 mm Tiefe auf Radius der Richtung  H‘(0,07) = Maximum von H‘(0,07,) Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

17 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Personendosismess- größen für Röntgen- strahlen Tiefen-Personendosis HP(10) Äquivalentdosis für ICRU-Gewebe 10 mm Tiefe im Körper Tragestelle des Personendosimeters Oberflächen-Personendosis HP(0,07) Äquivalentdosis für ICRU-Gewebe 0,07 mm Tiefe im Körper (Keimschicht der Haut) Tragestelle des Personendosimeters Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

18 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

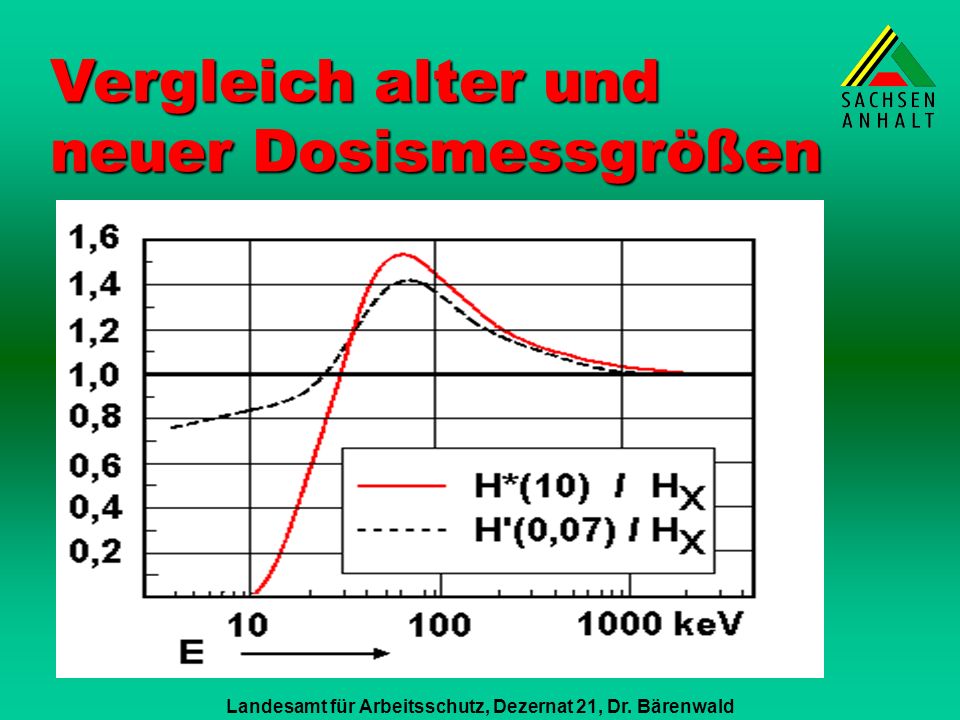

Vergleich alter und neuer Dosismessgrößen Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

19 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Vergleich alter und neuer Dosismessgrößen Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

20 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Grenzwerte für Röntgenstrahlung Kontrollbereich: HEalt/Eneu = 2,5 Überwachungsbereich: HEalt/Eneu = 5 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

21 Praktische Auswirkungen auf Strahlenschutzbereiche
Bauliche Veränderungen (Zusatzabschirmung) nötig? H0 = (K . I . t) / r² H0 ... Dosis ohne Abschirmung, K ... Dosisleistungskonstante, t ... Strahlzeit, r ... Abstand, I ... Röhrenstrom mit: H0 = F . H F ... Schwächungsgrad folgt: F . H = (K . I . t) / r² und daraus: F = (K . I . t) / (H . r²) und mit: I . t = W . U . T W ... Betriebsbelastung, U ... Richtungsfaktor (Nutzstrahlbündel) T ... Aufenthaltsfaktor Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

22 Praktische Auswirkungen auf Strahlenschutzbereiche
Bauliche Veränderungen (Zusatzabschirmung) nötig? folgt für den Schwächungsgrad: F = K . W . U . T / H . r² H*(10)Messung > Grenzwert ? JA! NEIN! Aufenthaltsfaktor T verkleinerbar ? Abstand r vergrößerbar ? NEIN! NEIN! Betriebsbelastung W verkleinerbar ? Zusatz- abschirmung NEIN! Richtungsfaktor U (Therapie) verkleinerbar ? Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

23 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Praktische Auswirkungen auf Dosimeter Personendosimeter müssen HP(10) bzw. HP(0,07) in weitem Winkel- und Energiebereich richtig anzeigen werden auf Phantomen (bisher frei in Luft) kalibriert können nicht für Ortsdosismessungen eingesetzt werden (Rückstreukörper und Richtungsunabhängigkeit fehlen) bedürfen gegenüber den bisherigen Geräten nur marginaler konstruktiver Änderungen - Problem der amtlichen Dosismessstellen können mit Übergangsvorschriften bis 2011 wie bisher weiter betrieben werden Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

24 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Praktische Auswirkungen auf Dosimeter Ortsdosimeter müssen H*(10) aus allen Richtungen richtig anzeigen werden wie bisher frei in Luft kalibriert können nicht für Personendosismessungen eingesetzt werden (Energieabhängigkeit, Rückstreukörper) bedürfen gegenüber den bisherigen Geräten deutlicher konstruktiver Änderungen - Problem der Messgerätehersteller können mit Übergangsvorschriften bis 2011 wie bisher weiter betrieben werden, allerdings Umrechnung auf neue Messgrößen zum Nachweis der Grenzwerteinhaltung entsprechend der Tabelle Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald

25 Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
Praktische Auswirkungen Prognose insgesamt Auszug aus einem Vortrag von Prof. Dr. Ewen, NRW, anlässlich einer Weiterbildungsveranstaltung zur RöV-Novelle am in Hannover Vergrößerung der Ausdehnung der Strahlenschutzbereiche, z. B. Kontrollbereiche bei ortsveränderlicher Schweißnahtprüfung ca. 60% Verstärkung der Abschirmung an den Grenzen der Strahlenschutz- bereiche (Kontrollbereich, Überwachungsbereich) ca. 25% Erhöhung der Anzahl der sich aus beruflichen Gründen in Strahlen- schutzbereichen aufhaltenden Personen ca. 10% Erhöhung der Anzahl der beruflich strahlenexponierten Personen der Kategorien A und B ca % Potentielle Erhöhung von Grenzwertüberschreitungen von beruflich strahlenexponierten Personen < 2% Landesamt für Arbeitsschutz, Dezernat 21, Dr. Bärenwald
