1 AQUALYTIC® AQUALYTIC® Produkt Training: Wasseranalyse
Ausrüstung - Reagenzien - Applikationen

2

3 AQUALYTIC® Methoden und Produkte
Tabletten- Zählverfahren MINIKIT Titrimetrische Methoden Tropfen- Zählverfahren Test Kit Speed- Test MINIKIT Comparator CHECKIT® Test Kit Visuelle Methoden Kolorimetrische Methoden AL250 AL450 AL 800 Photometrische Methoden

4 Prinzip photometrischer Messungen
PCcompact: orange: 605 nm green 430 nm

5 Elektromagnetisches Spektrum
Mikrowelle sichtbares Licht Röntgen- strahlung Strahlung h Weiß- licht

6 Lichtabsorption Rot Rot Rot- / Blaulicht Weißlicht Grün STOP Blau Blau
700 nm 700 nm Grün STOP 550 nm 550 nm 450 nm 450 nm Blau Blau

7 Lichtabsorption I 0 I E = lg 0 10 20 30 40 50 60 70 80 90 100
∞ Transmission [%] Extinktion [Abs] T[%] E[Abs] ∞ Transmission [%] Extinktion [Abs] T[%] E[Abs] E = lg I 0 I I0: Stärke des einfallenden Lichts I: Stärke des durchgehenden Lichts Substanz Wellenlänge in nm (Nanometer)

8 Prinzip photometrischer Messungen
PCcompact: orange: 605 nm green 430 nm

9 Funktionsweise des AL400 Detektor LED Interferenzfilter Mess-Strahl

10 Funktion AL450

11 Schematische Darstellung des AL800
1 2 3 4 5 6 1) Wolfram- Halogenlampe 2) Monochromator 3) Beweglicher Spiegel 4) Messschacht 5) Silizium-Photodiode Zur Überprüfung der Optik verfügt das AL800 über einen eingebauten Didymium-Filter, der sich beim Selbsttest automatisch vor den Detektor setzt. 6) Mikroprozessor

12 Prinzip der Trübungsmessung
PCcompact: orange: 605 nm green 430 nm Einfallendes Licht

13         CSB - BSB Verhältnis CSB BSB Fett Zucker Ethanol
Pestizide

14 Aussagekraft des CSB/BSB5 Verhältnisses
Charakteristik < 1,7 leichter und nahezu vollständiger Abbau 1,7 – 10 unvollständiger Abbau, Ursachen: verzögerter Abbau durch langsame Adaption der Mikroorganismen Stoffgemische mit nicht abbaubaren Substanzen Hemmung durch toxische Substanzen > 10 kein Abbau, mögliche Ursachen: peristente Verbindungen Vollständige Hemmung durch toxische Substanzen CSB/ BSB5 Relation 80 % BSB 100 % CSB ≈ 20 % „biologisch“ nicht abbaubares Material ≈ 80 % “biologisch“ abbaubares Material

15 BSB - Biochemischer Sauerstoff-Bedarf
∆ p = BSB Drucksensor Köcher Glasflasche Gas-Phase Abwasser Der Vorgang in der Probenflasche entspricht dem Prozess wähend der Abwasserbehandlung: Bakterien Corg + O2 CO Zellmasse Organ. Sauerstoff Substanzen Kohlen- dioxid

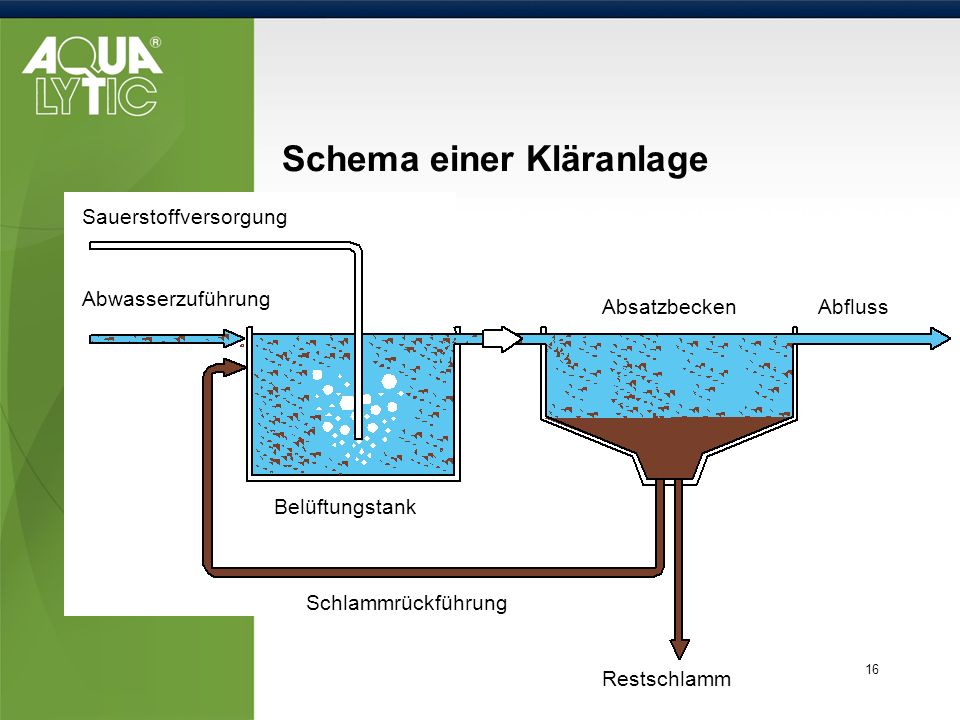

16 Schema einer Kläranlage
Sauerstoffversorgung Abwasserzuführung Absatzbecken Abfluss Belüftungstank Schlammrückführung Restschlamm

17 Wichtige Abwasser-Parameter
Zufluss Abfluss CSB CSB organische Bestandteile BSB BSB Klär- anlage Stickstoff Stickstoff anorganische Bestandteile Phospat Phospat Stickstoff meint hier: - Ammonium - Nitrat - Nitrit

18 BSB5  70% Abbau des Gesamt-BSB
BOD5 BSBn+1 > BSBn (20,6 % p.d.) BSB5  70% Abbau des Gesamt-BSB BSB BSB5

19 BSB-Kurven A: Ideale BSB-Kurve
B: Nitrifikation findet statt (Nitrifikationshemmer zugeben) C: Die Messung liegt oberhalb des Messbereiches (Mess bereich wechseln oder Probe verdünnen) D: Messsystem ist undicht oder anaerobe Prozesse laufen ab E: Mikroorganismen waren nicht vorher angepasst (Probe entsprechend animpfen BSB [mg/l] Zeit [Tage]

20 pH-Sensor Pufferlösung pH 7 Referenz-Elektrolyt Referenz-Membrane
Metallleitung für pH-Spannung Metallleitung für pH-Spannung (Referenz-Element Ag/AgCl) Referenz-Elektrolyt Referenz-Membrane pH Glasmembrane

21 pH-Wert Steigung 1 Steigung 2 Asymetriepotential Potenzial in mV

22 Leitfähigkeits-Sensor

23 Oxygen-Sensor PCcompact: orange: 605 nm green 430 nm
Öffnung zum Wiederbefüllen O-Ring Dichtung PCcompact: orange: 605 nm green 430 nm Sensor- schaft Membranen- Kappe
