2 Energiemanagement Top-Down oder Bottom-Up?

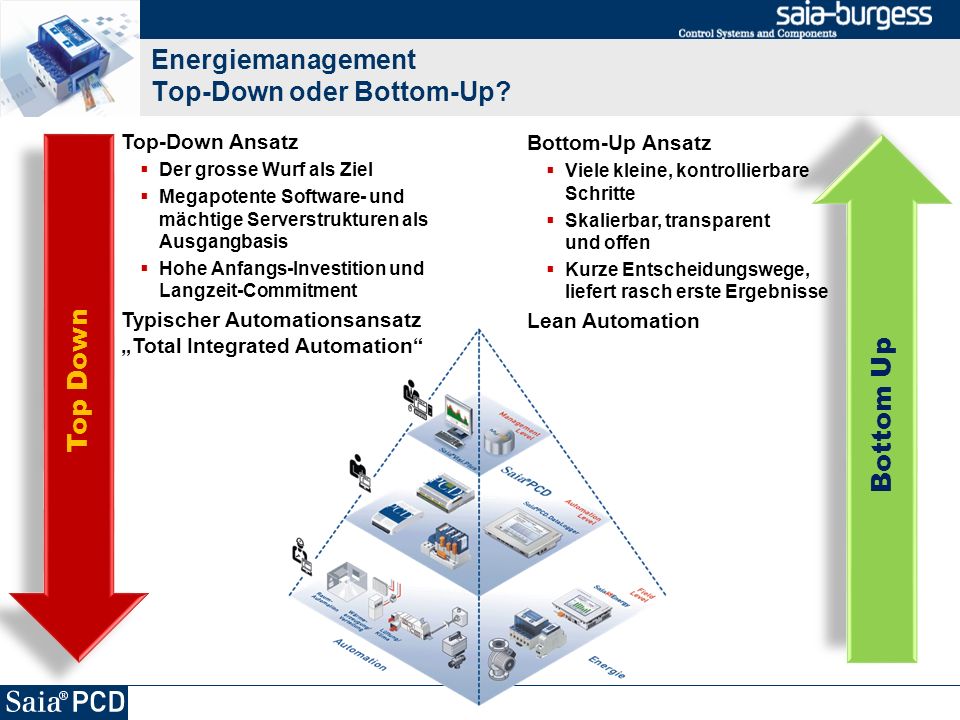

Total Integrated Energy Management Energiemanagement Top-Down oder Bottom-Up? Top-Down Ansatz Der grosse Wurf als Ziel Megapotente Software- und mächtige Serverstrukturen als Ausgangbasis Hohe Anfangs-Investition und Langzeit-Commitment Typischer Automationsansatz „Total Integrated Automation“ Top Down Bottom Up Bottom-Up Ansatz Viele kleine, kontrollierbare Schritte Skalierbar, transparent und offen Kurze Entscheidungswege, liefert rasch erste Ergebnisse Lean Automation

3 Saia®S-Energy Bottom-Up Prinzipien im Energiemanagement Optimierung in kleinen Schritten Schnelle Umsetzung Flexibilität Eliminierung von Verschwendung

4 Bottom-Up Prinzipien im Energiemanagement
Saia®S-Energy Bottom-Up Prinzipien im Energiemanagement Optimierung in kleinen Schritten  Energiemanagement schrittweise aber dafür heute einführen und nicht auf den grossen Wurf warten Schnelle Umsetzung Flexibilität Eliminierung von Verschwendung 4 4

5 Total Integrated Energy Management
Optimierung in kleinen Schritten Konventionelles Energiemanagement versus S-Energy Starre Software-Strukturen Hohes Anfangsinvestition Lange Entscheidungswege Langwierige Umsetzung Über gesamte Betriebsdauer wechselnde Anforderungen nur schwer absehbar und anpassbar Hohes Investitionsrisiko Total Integrated Energy Management S-Energy Simples Konzept – findet überall Anschluss Vernachlässigbare Anfangsinvestition Kurze Entscheidungswege Umsetzung mit ersten Ergebnissen im Handumdrehen Flexibel anpassbar auf wechselnde Anforderungen Kein Investitionsrisiko

6 Bottom-Up Prinzipien im Energiemanagement
Saia®S-Energy Bottom-Up Prinzipien im Energiemanagement Optimierung in kleinen Schritten  Einstieg in Energiemanagement mit betriebseigenen Ressourcen und einfacher Technik Schnelle Umsetzung  Einstieg in Energiemanagement mit betriebseigenen Ressourcen und einfacher Technik Flexibilität Eliminierung von Verschwendung 6 6

7 Schnelle Umsetzung Auspacken, anschliessen, alles klar!
S-Energy Manager 5.7“ Farb-TFT SVGA Bedienpanel mit integrierter Anzeige- und Analyse-funktion Datenerfassung von bis zu 128 Energiezählern Automatische Zählererkennung Anzeige des Zählerstatus (W, U, I, P, Q, cosφ, Peak) Grafische Darstellung von Verbrauch (Aktuell, Tag, Woche Monat, Jahr) Grafische Kostenauswertung (Tag, Woche, Monat, Jahr) Energiezähler Stromzähler mit LCD S-Bus-Schnittstelle Wechselstrom 32A, 65A Drehstrom Direktmessung 65 A Drehstrom Wandlermessung bis 1500A Messung von Verbrauch, Spannung, Strom, Wirk-/Blindleistung und cosφ 2 Tarife MID, für Abrechnung zugelassen Installation auf Hutschiene Preiswerte Komponenten Busfähige Energiezähler Energiemanager zur direkten Auswertung vor Ort  Komponenten 7

8 Schnelle Umsetzung Auspacken, anschliessen, alles klar!
Preiswerte Komponenten Busfähige Energiezähler Energiemanager zur direkten Auswertung vor Ort  Komponenten  Installation Simple Montage Ohne Spezialkenntnisse und Schulung Problemlos für Elektroinstallateure und Betriebselektriker  Auswertung LAN/Internet Sofort betriebsbereit Plug & Count Ablesbar lokal am Energiemanager oder verteilt über Netzwerk und Browser

9 Schnelle Umsetzung Energiezähler anschliessen
S-Energy Manager Energiezähler 1-phasig Direktmessung Energiezähler 3-phasig Direktmessung Abschluss- Widerstand Energiezähler 3-phasig Wandlermessung 9

10 Schnelle Umsetzung Produktionsbereiche erfassen und vor Ort auswerten
Spritzguss Druckluft

11 Schnelle Umsetzung Einstieg ins Energiemanagement – installiert durch Elektriker
Einstieg ins Energiemanagement mit betriebseigenen Ressourcen Installation Energiezähler Installation Energiemanager S-Bus-Vernetzung Anbinden an Unternehmens-LAN

12 Bottom-Up Prinzipien im Energiemanagement
Saia®S-Energy Bottom-Up Prinzipien im Energiemanagement Optimierung in kleinen Schritten  Energiemanagement schrittweise aber dafür heute einführen und nicht auf den grossen Wurf warten Schnelle Umsetzung  Einstieg in Energiemanagement mit betriebseigenen Ressourcen und einfacher Technik Flexibilität  Mitwachsendes Energiemanagement: In puncto Installation, IT & Automation beliebig erweiter- und anpassbar Eliminierung von Verschwendung 12 12

13 Flexibilität: Informatik Verbrauchswerte IT-gerecht bereitstellen
 Auswertung LAN/Internet Sofort betriebsbereit Plug & Count Ablesbar lokal am Energiemanager oder verteilt über Netzwerk und Browser Web Excel SQL Verbrauchswerte von beliebiger Stelle abrufen Betrieb/Büro: LAN/WLAN Global: Internet, Telekomm. Mobil: Handy, PDA, iPad Verbrauchswerte mit Excel auswerten Datenaufzeichnung in Excel-lesbare Dateien im CSV-Format Verbrauchswerte in Datenbank ablegen Energiedaten in SQL-Datenbank speichern SCADA Verbrauchswerte auf Leitebene aufschalten Mit Visi+ Energie in Leitsystem integrieren 13

14 Saia®S-Energy Logger Energiewerte erfassen und an Datenbanken weiterreichen
Software-Erweiterung von Windows-basierten Saia PCD Web-Panels  Windows CE & eXP 10“/12“/15“ LX800 Web-Panel  800x600 oder 1024x768  2x Ethernet / 2x USB / 1x RS232 Funktion:  Energiezähler via S-Bus einlesen  Energiemanager via LAN einlesen  Visualisierung mit Web HMI Server  Daten-Logging in CSV-Dateien  Reportgenerierung  Energiedaten in SQL-Datenbanken ablegen CSV-Datei Report Web HMI Server RS232 SBus RS485 LAN 14

15 Flexibilität: Informatik Energiewerte zentral erfassen und nutzen
Büro Leitwarte Spritzguss Datenbank SQL Spritzguss Druckluft

16 Flexibilität: Automation Nahtlose Integration in die Automatisierung
16

17 Flexibilität: Automation Nahtlose Integration in die Automatisierung
 Auswertung LAN/Internet Sofort betriebsbereit Plug & Count Ablesbar lokal am Energiemanager oder verteilt über Netzwerk und Browser Visu Logik SPS Bedienung und Darstellung individuell gestalten Standard-Visualisierung anpassen und erweitern Einfache Bearbeitung und Erstellung mit SW-Werkzeug S-Web-Editor Mit integrierter Logik-funktion Energie steuern Spitzenlastabschaltung Alarmierung mit und SMS Programmierbar mit STEP7 Verbrauchswerte an Automatisierungsgeräte weiterleiten Saia PCD-Steuerungen via S-Bus SIMATIC-S7 über MPI Modbus 17

18 Flexibilität: Automation S-Energy in Saia PCD Automatisierungssystem einbinden
S-Energy Manager als Web-Panel nutzen Zugriff auf Energiewerte des S-Energy Manager

19 Flexibilität: Automation Mit Automation Energie und Kosten sparen
SQL Büro Leitwarte Datenbank Spritzguss Druckluft Spritzguss

20 Professionelle Energiesparlösungen – auf solider messtechnischer Basis
Automation IT-Welt S-Energy Logger

21 Bottom-Up Prinzipien im Energiemanagement
Saia®S-Energy Bottom-Up Prinzipien im Energiemanagement Optimierung in kleinen Schritten  Energiemanagement schrittweise aber dafür heute einführen und nicht auf den grossen Wurf warten Schnelle Umsetzung  Einstieg in Energiemanagement mit betriebseigenen Ressourcen und einfacher Technik Flexibilität  Mitwachsendes Energiemanagement: in puncto Installation, IT & Automation beliebig erweiter- und anpassbar Eliminierung von Verschwendung  Transparenz schafft Einsparung 21 21

22 Transparenz schafft Einsparung Wissen macht Ah!
Allein Kenntnis von Energieverbrauch führt bereits zur Reduktion Bewusster Umgang mit Energie Änderung von Gewohnheiten Mindestens 15% Einsparung nachgewiesen Überprüfung der Stromrechnung Korrektheit Passt Tarifmodel zu Verbrauchscharakteristik? Solide Entscheidungsbasis bei Neuanschaffungen

23 Energie erfassen & kommunizieren
