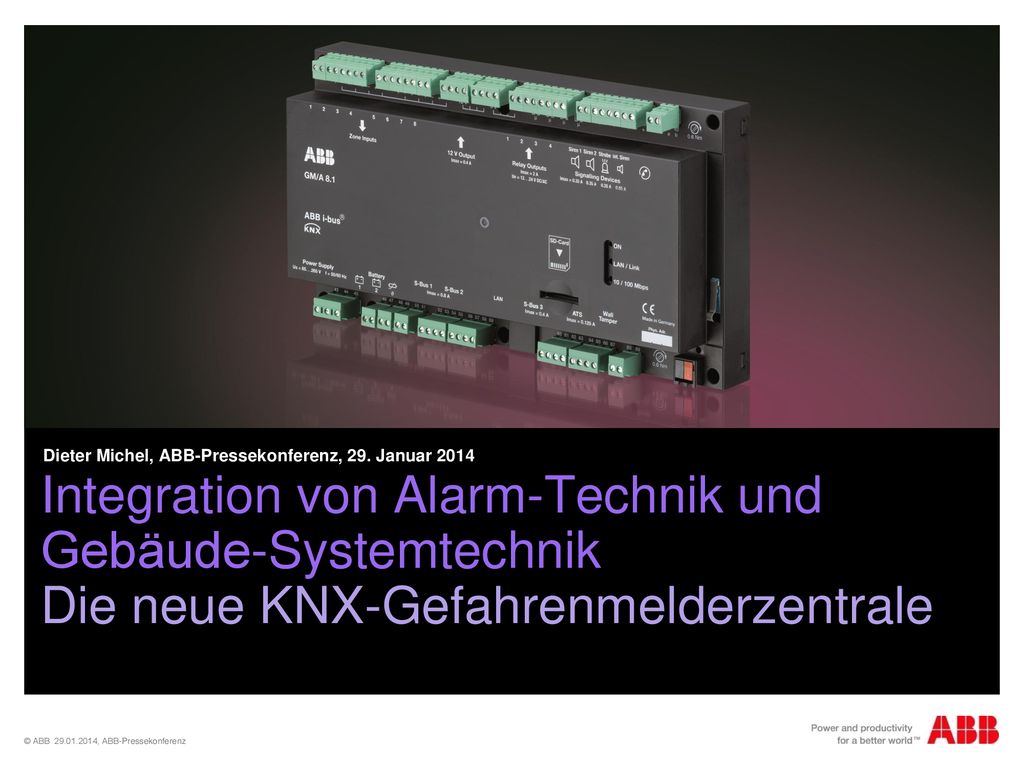

1 Dieter Michel, ABB-Pressekonferenz, 29. Januar 2014
Integration von Alarm-Technik und Gebäude-Systemtechnik Die neue KNX-Gefahrenmelderzentrale © ABB , ABB-Pressekonferenz

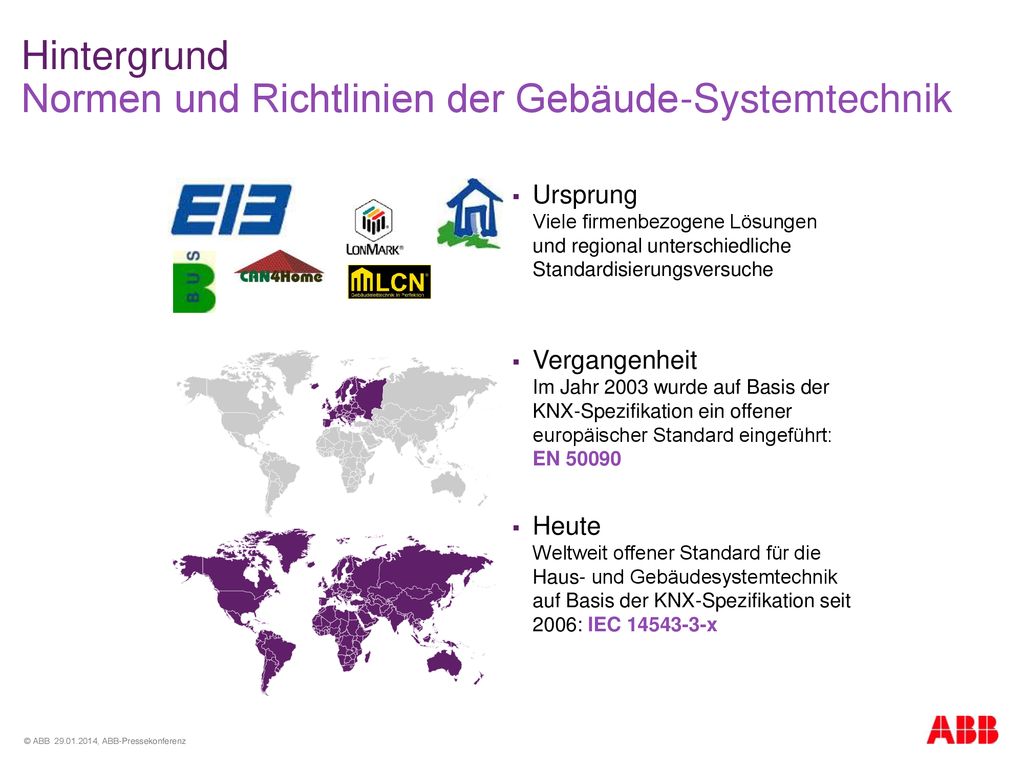

2 Hintergrund Normen und Richtlinien der Gebäude-Systemtechnik
Ursprung Viele firmenbezogene Lösungen und regional unterschiedliche Standardisierungsversuche Vergangenheit Im Jahr 2003 wurde auf Basis der KNX-Spezifikation ein offener europäischer Standard eingeführt: EN 50090 Heute Weltweit offener Standard für die Haus- und Gebäudesystemtechnik auf Basis der KNX-Spezifikation seit 2006: IEC x © ABB , ABB-Pressekonferenz

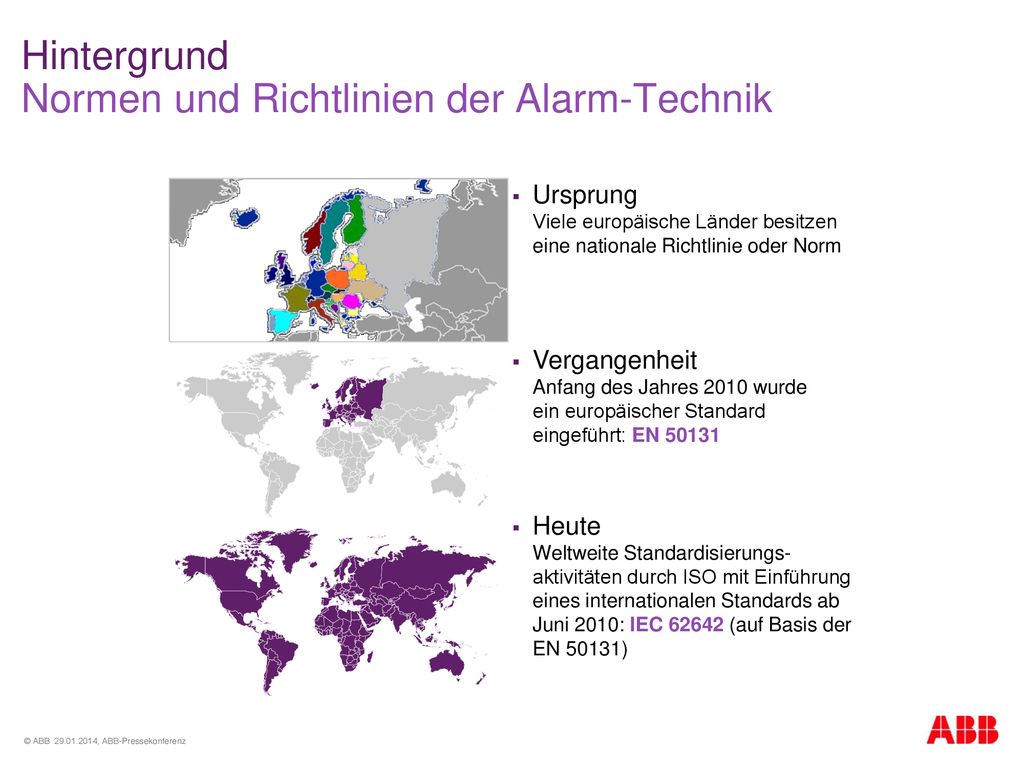

3 Hintergrund Normen und Richtlinien der Alarm-Technik
Ursprung Viele europäische Länder besitzen eine nationale Richtlinie oder Norm Vergangenheit Anfang des Jahres 2010 wurde ein europäischer Standard eingeführt: EN 50131 Heute Weltweite Standardisierungs-aktivitäten durch ISO mit Einführung eines internationalen Standards ab Juni 2010: IEC (auf Basis der EN 50131) © ABB , ABB-Pressekonferenz

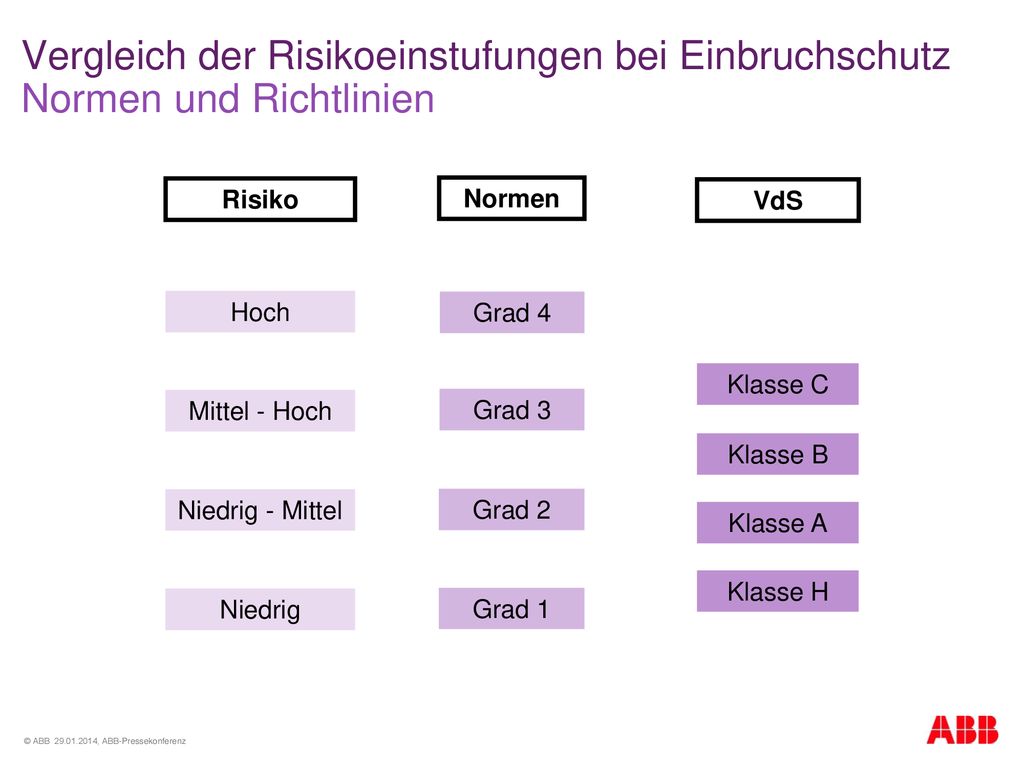

4 Vergleich der Risikoeinstufungen bei Einbruchschutz Normen und Richtlinien
VdS Hoch Grad 4 Klasse C Mittel - Hoch Grad 3 Klasse B Niedrig - Mittel Grad 2 Klasse A Klasse H Niedrig Grad 1 © ABB , ABB-Pressekonferenz

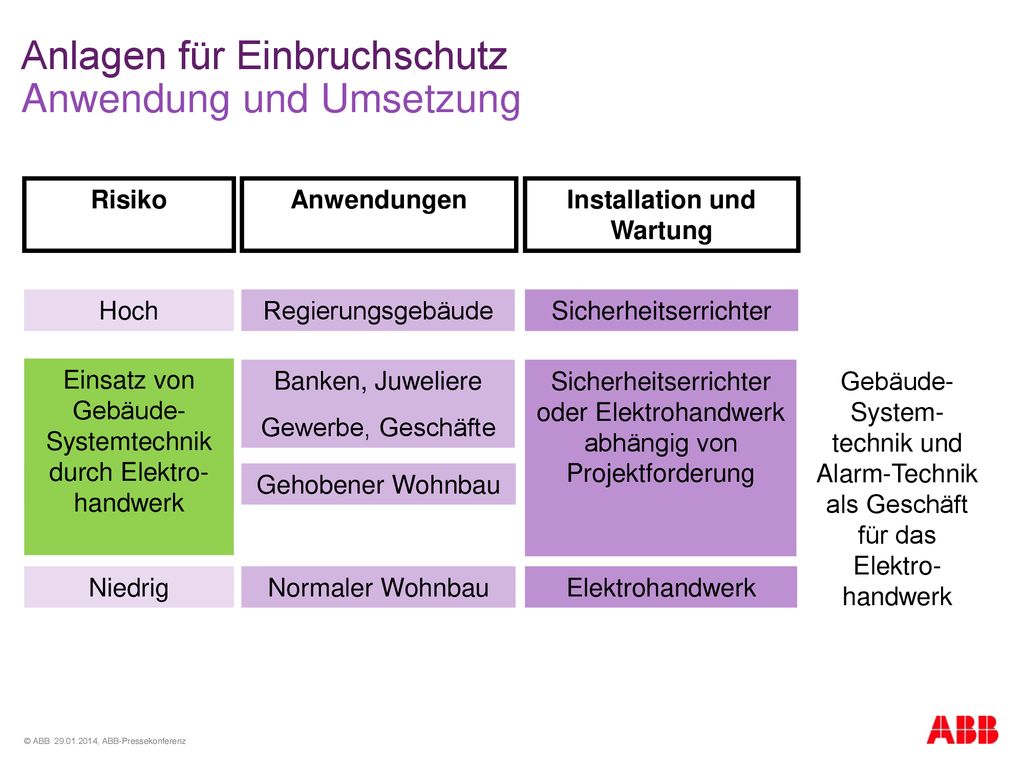

5 Anlagen für Einbruchschutz Anwendung und Umsetzung
Risiko Anwendungen Installation und Wartung Hoch Regierungsgebäude Sicherheitserrichter Mittel - Hoch Einsatz von Gebäude-Systemtechnik durch Elektro-handwerk Banken, Juweliere Gewerbe, Geschäfte Sicherheitserrichter oder Elektrohandwerk abhängig von Projektforderung Gebäude-System-technik und Alarm-Technik als Geschäft für das Elektro-handwerk Niedrig - Mittel Gehobener Wohnbau Niedrig Normaler Wohnbau Elektrohandwerk © ABB , ABB-Pressekonferenz

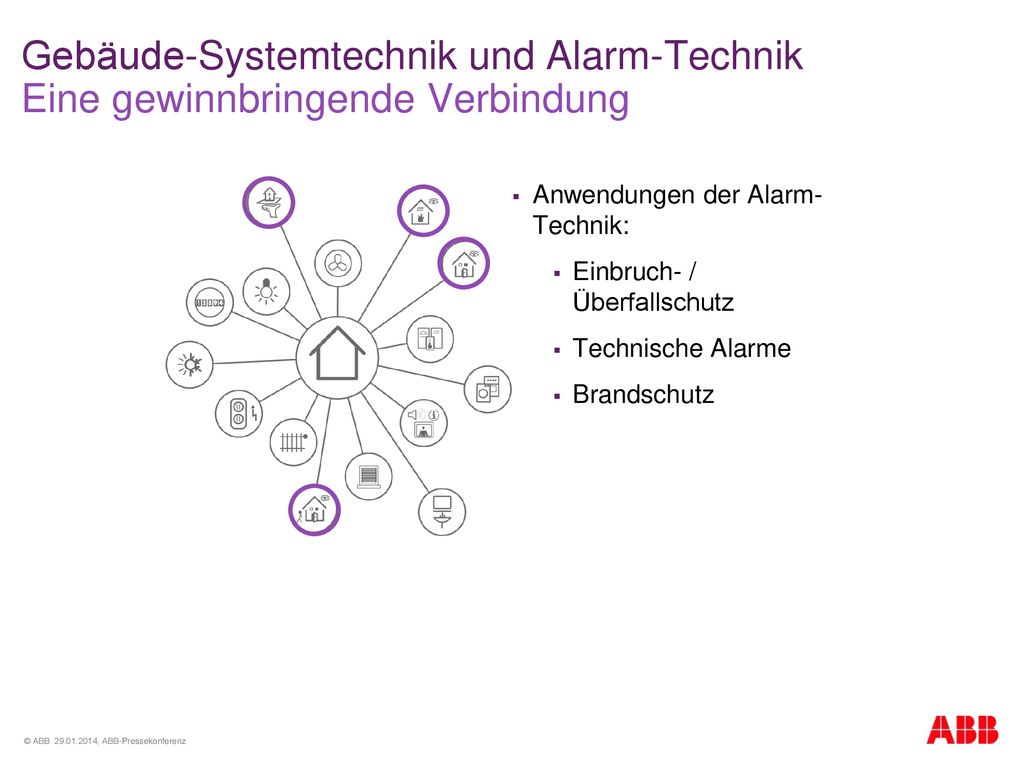

6 Gebäude-Systemtechnik und Alarm-Technik Eine gewinnbringende Verbindung
Anwendungen der Alarm-Technik: Einbruch- / Überfallschutz Technische Alarme Brandschutz © ABB , ABB-Pressekonferenz

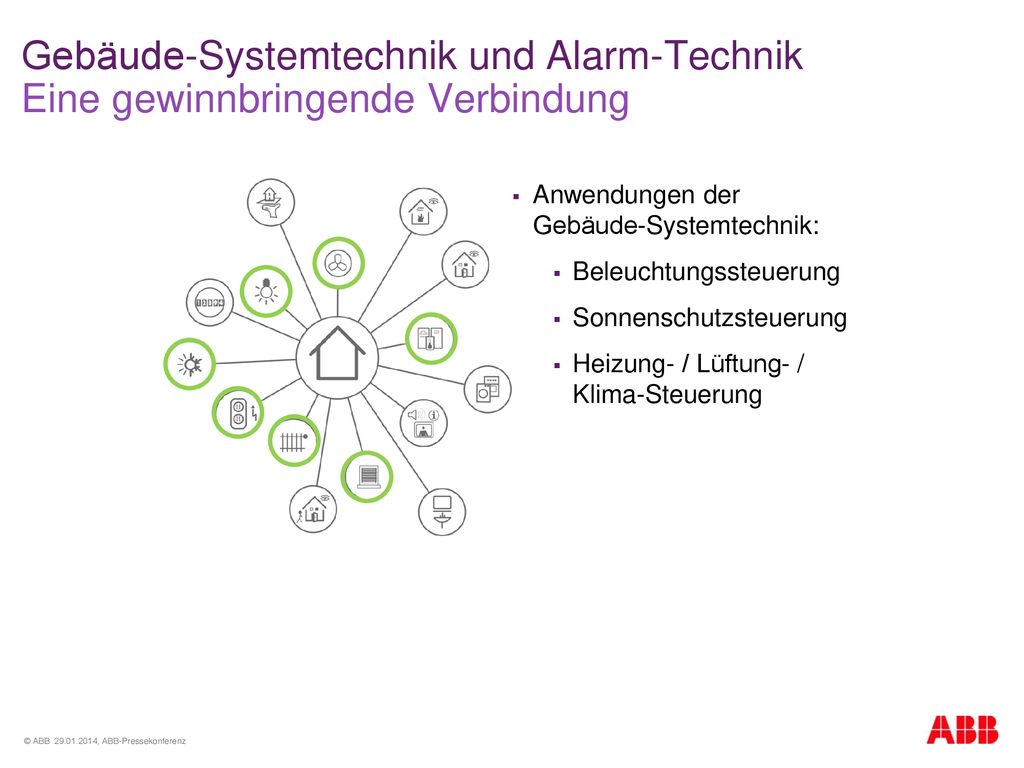

7 Gebäude-Systemtechnik und Alarm-Technik Eine gewinnbringende Verbindung
Anwendungen der Gebäude-Systemtechnik: Beleuchtungssteuerung Sonnenschutzsteuerung Heizung- / Lüftung- / Klima-Steuerung © ABB , ABB-Pressekonferenz

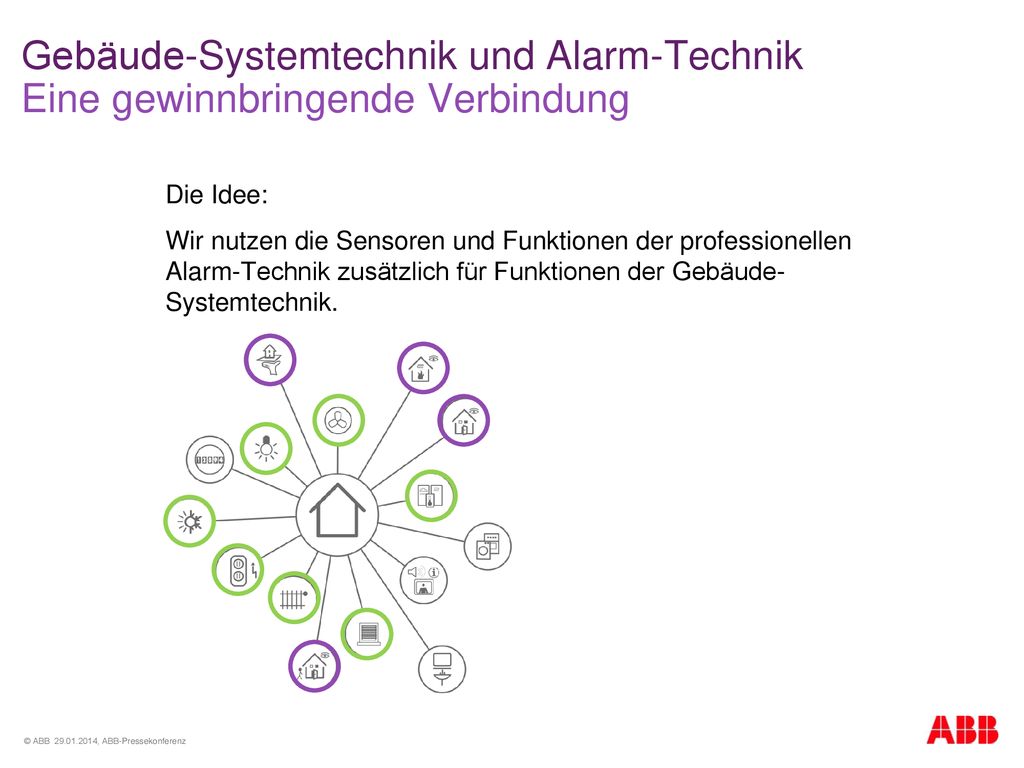

8 Gebäude-Systemtechnik und Alarm-Technik Eine gewinnbringende Verbindung
Die Idee: Wir nutzen die Sensoren und Funktionen der professionellen Alarm-Technik zusätzlich für Funktionen der Gebäude-Systemtechnik. © ABB , ABB-Pressekonferenz

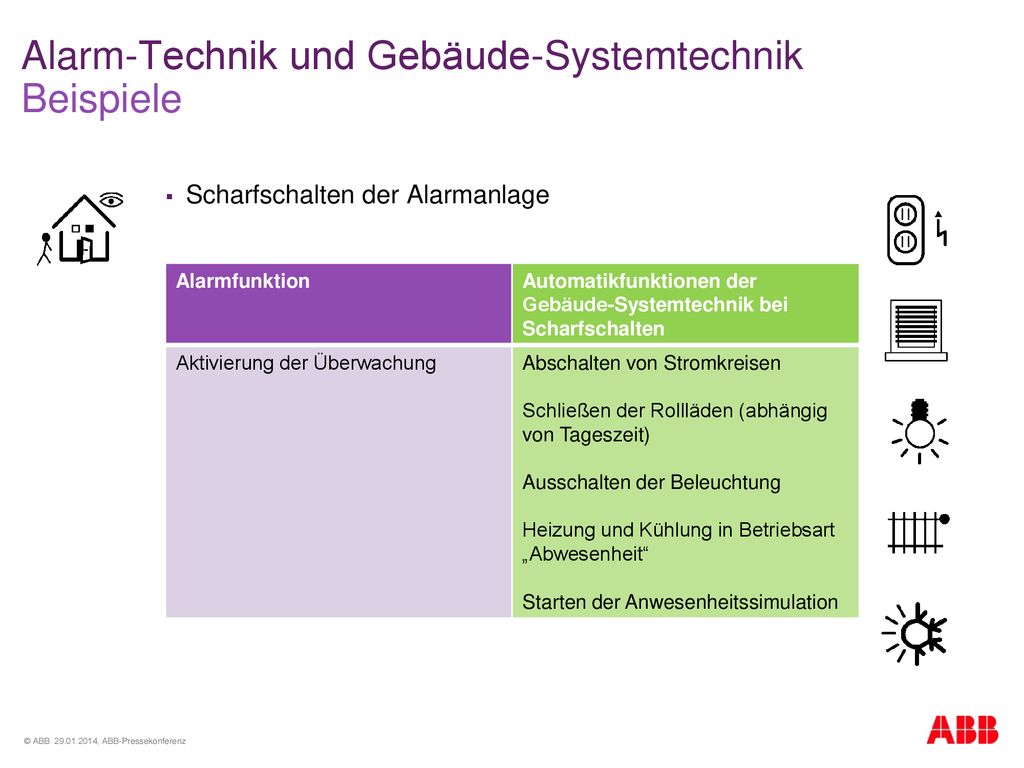

9 Alarm-Technik und Gebäude-Systemtechnik Beispiele
Scharfschalten der Alarmanlage Alarmfunktion Automatikfunktionen der Gebäude-Systemtechnik bei Scharfschalten Aktivierung der Überwachung Abschalten von Stromkreisen Schließen der Rollläden (abhängig von Tageszeit) Ausschalten der Beleuchtung Heizung und Kühlung in Betriebsart „Abwesenheit“ Starten der Anwesenheitssimulation © ABB , ABB-Pressekonferenz

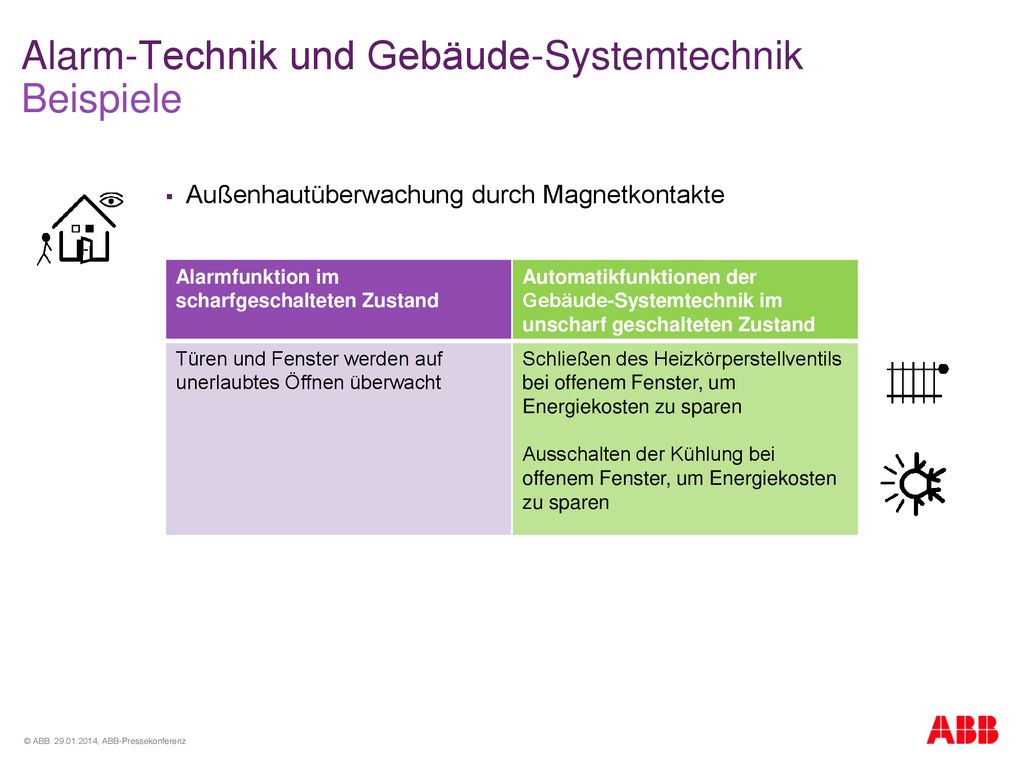

10 Alarm-Technik und Gebäude-Systemtechnik Beispiele
Außenhautüberwachung durch Magnetkontakte Alarmfunktion im scharfgeschalteten Zustand Automatikfunktionen der Gebäude-Systemtechnik im unscharf geschalteten Zustand Türen und Fenster werden auf unerlaubtes Öffnen überwacht Schließen des Heizkörperstellventils bei offenem Fenster, um Energiekosten zu sparen Ausschalten der Kühlung bei offenem Fenster, um Energiekosten zu sparen © ABB , ABB-Pressekonferenz

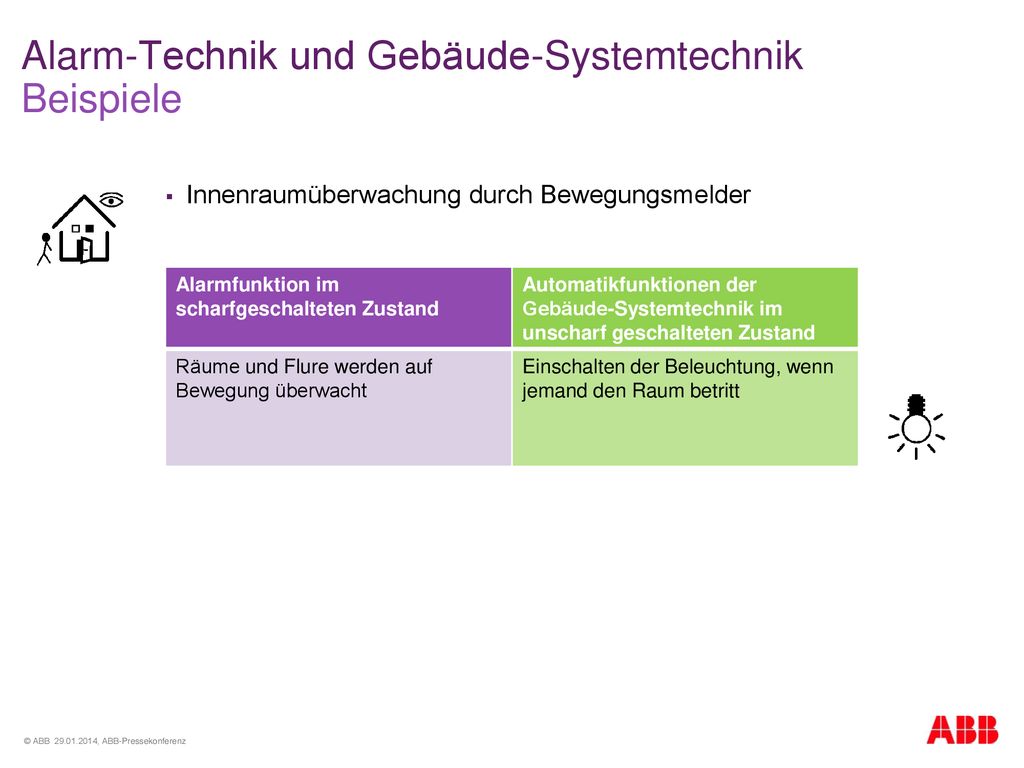

11 Alarm-Technik und Gebäude-Systemtechnik Beispiele
Innenraumüberwachung durch Bewegungsmelder Alarmfunktion im scharfgeschalteten Zustand Automatikfunktionen der Gebäude-Systemtechnik im unscharf geschalteten Zustand Räume und Flure werden auf Bewegung überwacht Einschalten der Beleuchtung, wenn jemand den Raum betritt © ABB , ABB-Pressekonferenz

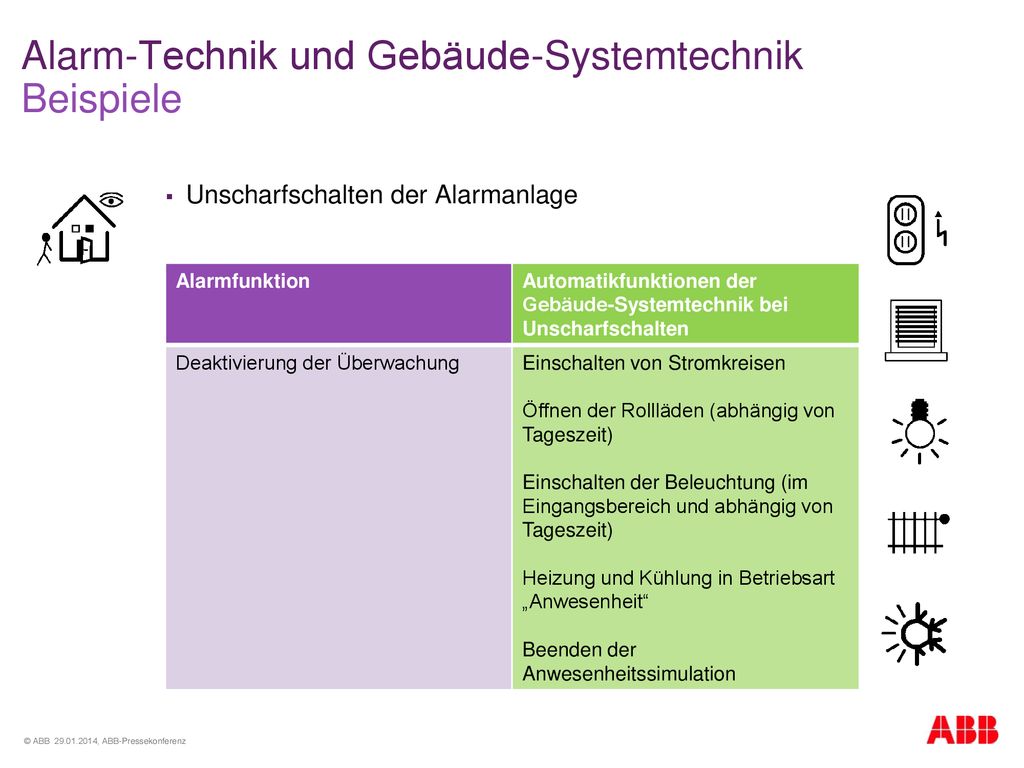

12 Alarm-Technik und Gebäude-Systemtechnik Beispiele
Unscharfschalten der Alarmanlage Alarmfunktion Automatikfunktionen der Gebäude-Systemtechnik bei Unscharfschalten Deaktivierung der Überwachung Einschalten von Stromkreisen Öffnen der Rollläden (abhängig von Tageszeit) Einschalten der Beleuchtung (im Eingangsbereich und abhängig von Tageszeit) Heizung und Kühlung in Betriebsart „Anwesenheit“ Beenden der Anwesenheitssimulation © ABB , ABB-Pressekonferenz

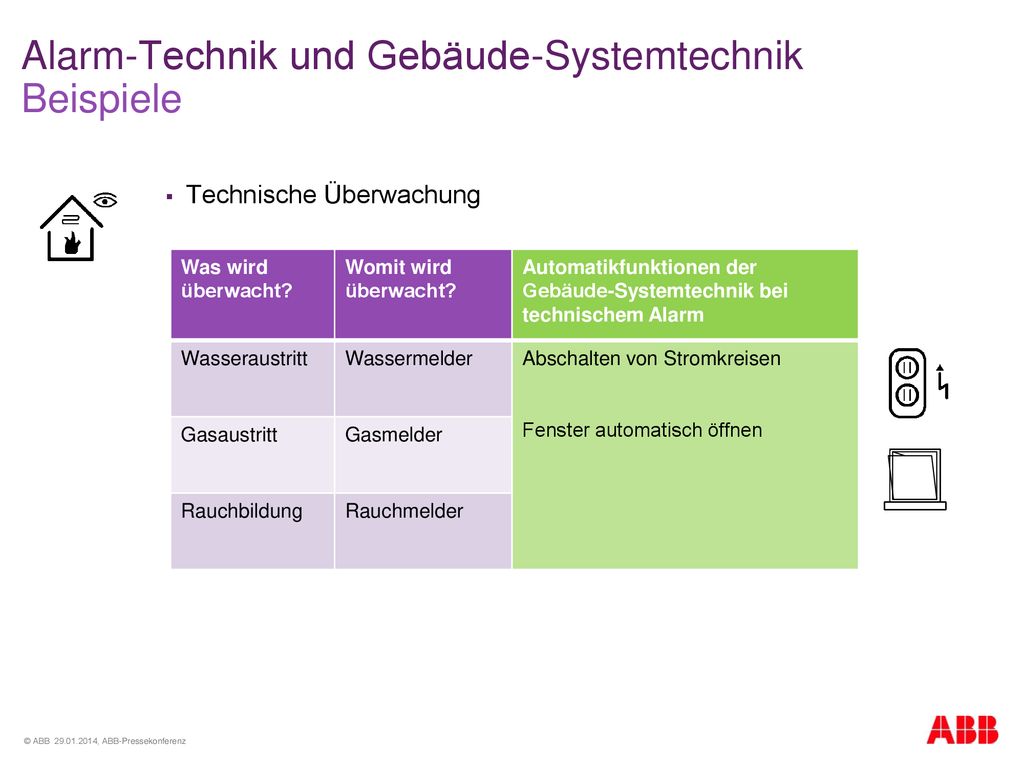

13 Alarm-Technik und Gebäude-Systemtechnik Beispiele
Technische Überwachung Was wird überwacht? Womit wird überwacht? Automatikfunktionen der Gebäude-Systemtechnik bei technischem Alarm Wasseraustritt Wassermelder Abschalten von Stromkreisen Fenster automatisch öffnen Gasaustritt Gasmelder Rauchbildung Rauchmelder © ABB , ABB-Pressekonferenz

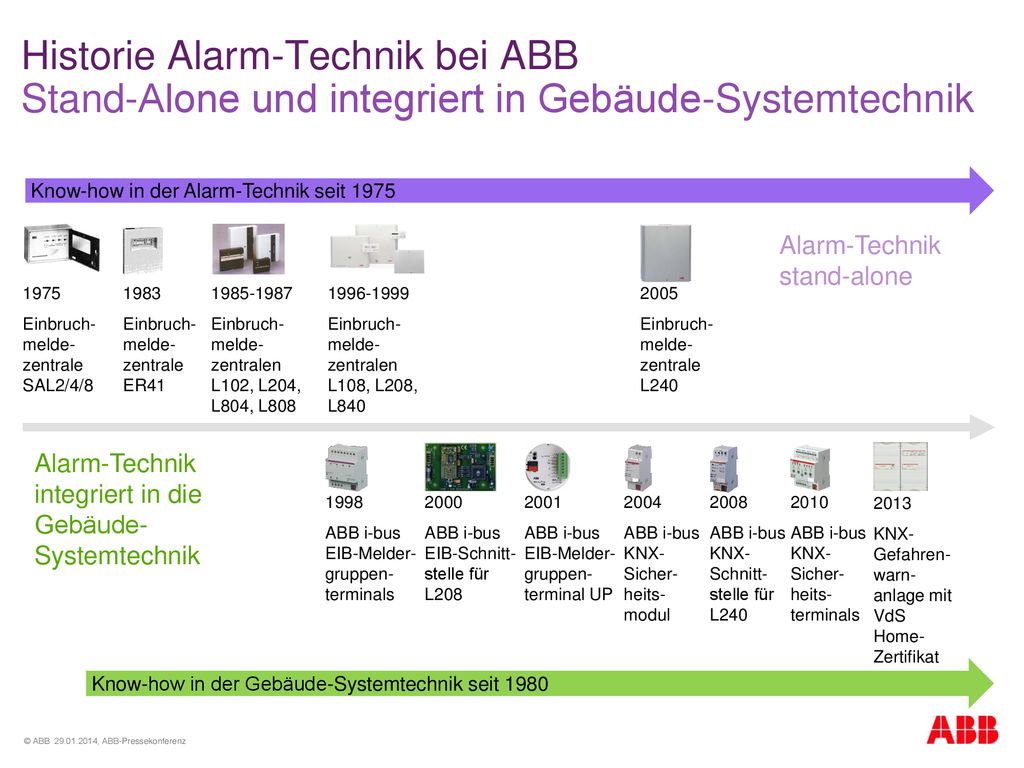

14 Historie Alarm-Technik bei ABB Stand-Alone und integriert in Gebäude-Systemtechnik
Know-how in der Alarm-Technik seit 1975 Know-how in der Gebäude-Systemtechnik seit 1980 Alarm-Technik stand-alone 1975 Einbruch-melde-zentrale SAL2/4/8 1983 Einbruch-melde-zentrale ER41 Einbruch-melde-zentralen L102, L204, L804, L808 Einbruch-melde-zentralen L108, L208, L840 2005 Einbruch-melde-zentrale L240 Alarm-Technik integriert in die Gebäude-Systemtechnik 1998 ABB i-bus EIB-Melder-gruppen-terminals 2000 ABB i-bus EIB-Schnitt-stelle für L208 2001 ABB i-bus EIB-Melder-gruppen-terminal UP 2004 ABB i-bus KNX- Sicher-heits-modul 2008 ABB i-bus KNX- Schnitt-stelle für L240 2010 ABB i-bus KNX- Sicher-heits-terminals 2013 KNX- Gefahren-warn-anlage mit VdS Home- Zertifikat © ABB , ABB-Pressekonferenz

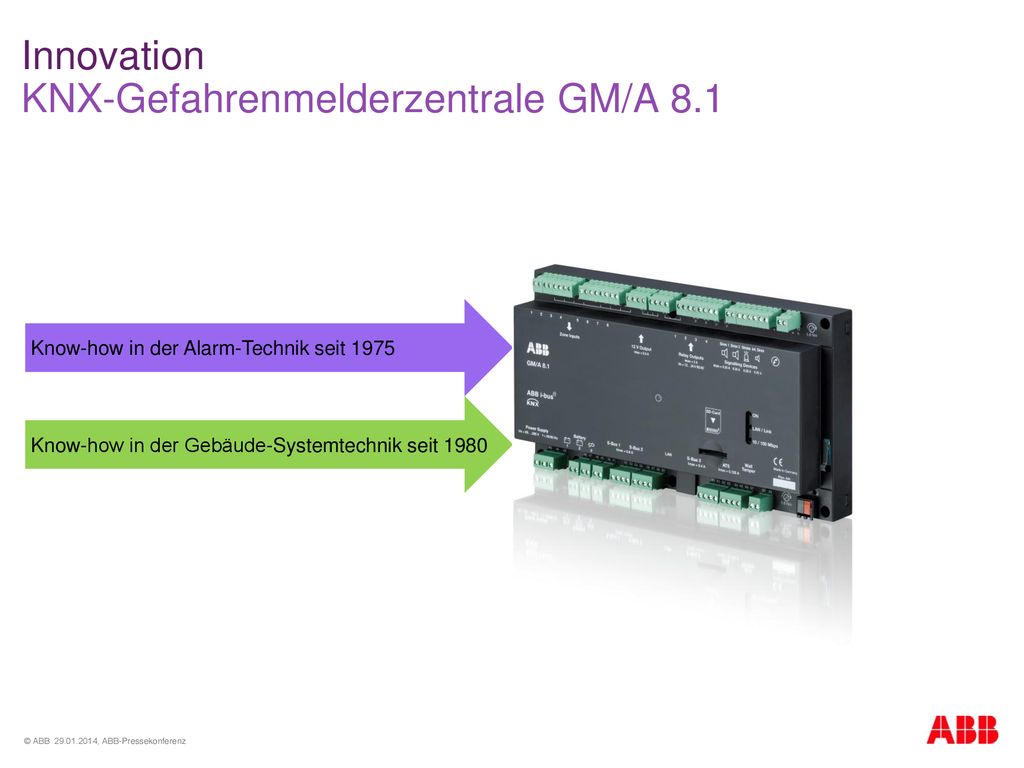

15 Innovation KNX-Gefahrenmelderzentrale GM/A 8.1
Know-how in der Gebäude-Systemtechnik seit 1980 Know-how in der Alarm-Technik seit 1975 © ABB , ABB-Pressekonferenz

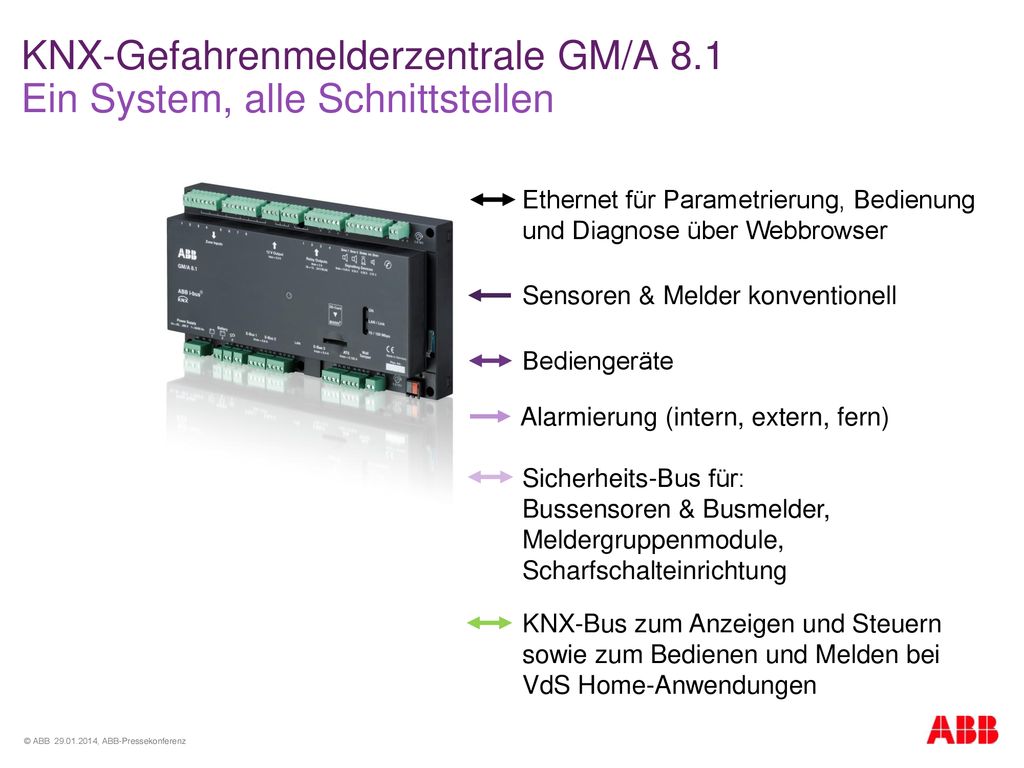

16 KNX-Gefahrenmelderzentrale GM/A 8.1 Ein System, alle Schnittstellen
Ethernet für Parametrierung, Bedienung und Diagnose über Webbrowser Sensoren & Melder konventionell Bediengeräte Alarmierung (intern, extern, fern) Sicherheits-Bus für: Bussensoren & Busmelder, Meldergruppenmodule, Scharfschalteinrichtung KNX-Bus zum Anzeigen und Steuern sowie zum Bedienen und Melden bei VdS Home-Anwendungen © ABB , ABB-Pressekonferenz

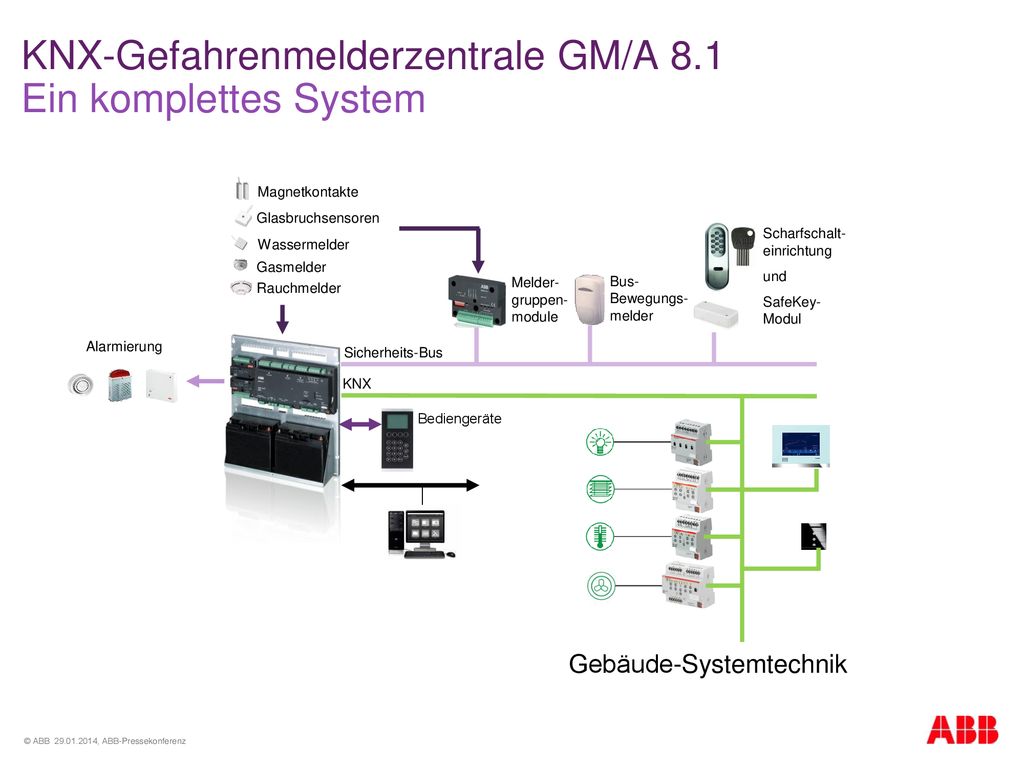

17 KNX-Gefahrenmelderzentrale GM/A 8.1 Ein komplettes System
Magnetkontakte Glasbruchsensoren Scharfschalt-einrichtung und SafeKey- Modul Wassermelder Gasmelder Rauchmelder Melder- gruppen- module Bus- Bewegungs- melder Alarmierung Sicherheits-Bus KNX Bediengeräte Gebäude-Systemtechnik © ABB , ABB-Pressekonferenz

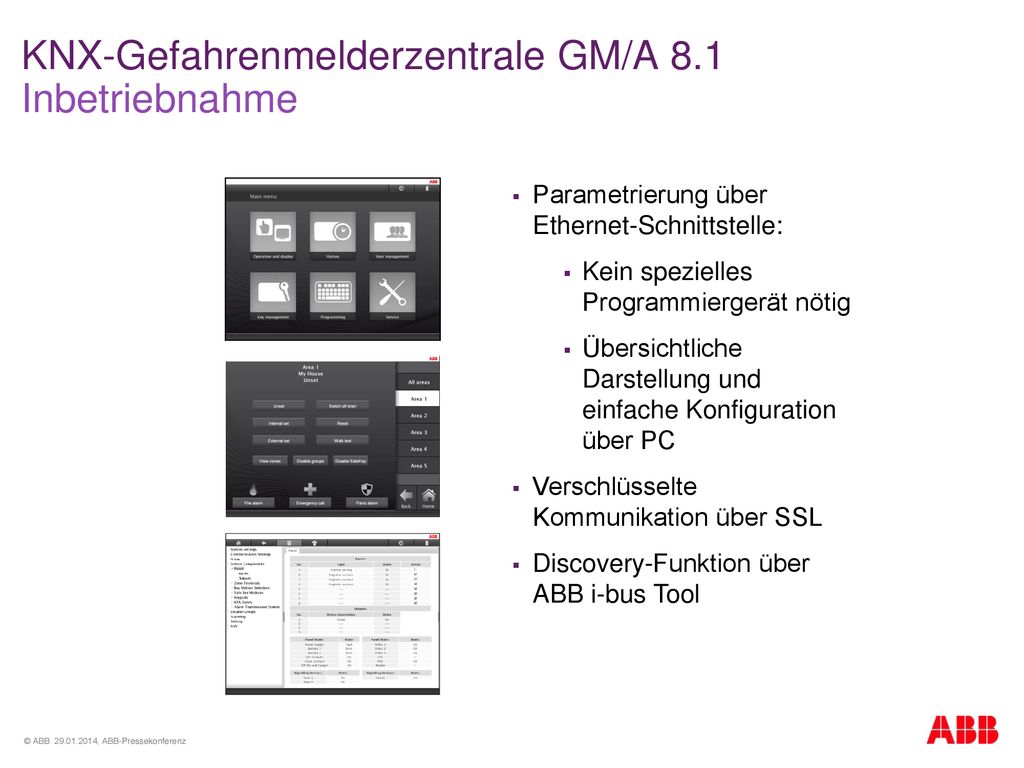

18 KNX-Gefahrenmelderzentrale GM/A 8.1 Inbetriebnahme
Parametrierung über Ethernet-Schnittstelle: Kein spezielles Programmiergerät nötig Übersichtliche Darstellung und einfache Konfiguration über PC Verschlüsselte Kommunikation über SSL Discovery-Funktion über ABB i-bus Tool © ABB , ABB-Pressekonferenz

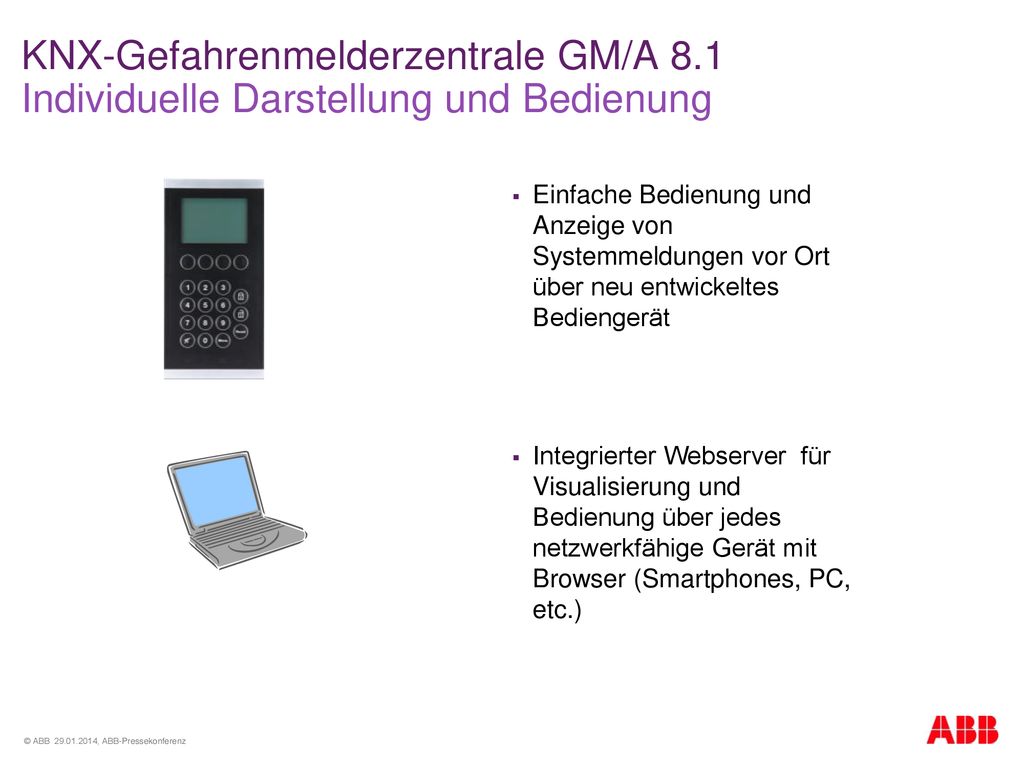

19 KNX-Gefahrenmelderzentrale GM/A 8
KNX-Gefahrenmelderzentrale GM/A 8.1 Individuelle Darstellung und Bedienung Einfache Bedienung und Anzeige von Systemmeldungen vor Ort über neu entwickeltes Bediengerät Integrierter Webserver für Visualisierung und Bedienung über jedes netzwerkfähige Gerät mit Browser (Smartphones, PC, etc.) © ABB , ABB-Pressekonferenz

20 KNX-Gefahrenmelderzentrale GM/A 8.1 Alarmierung
Örtliche Alarmierung über Blitzlicht und Sirene Private Fernalarmierung über integriertes Modem mittels SMS, oder Sprachmeldung Gesicherte Fernalarmierung über externes Übertragungsgerät TG/S © ABB , ABB-Pressekonferenz

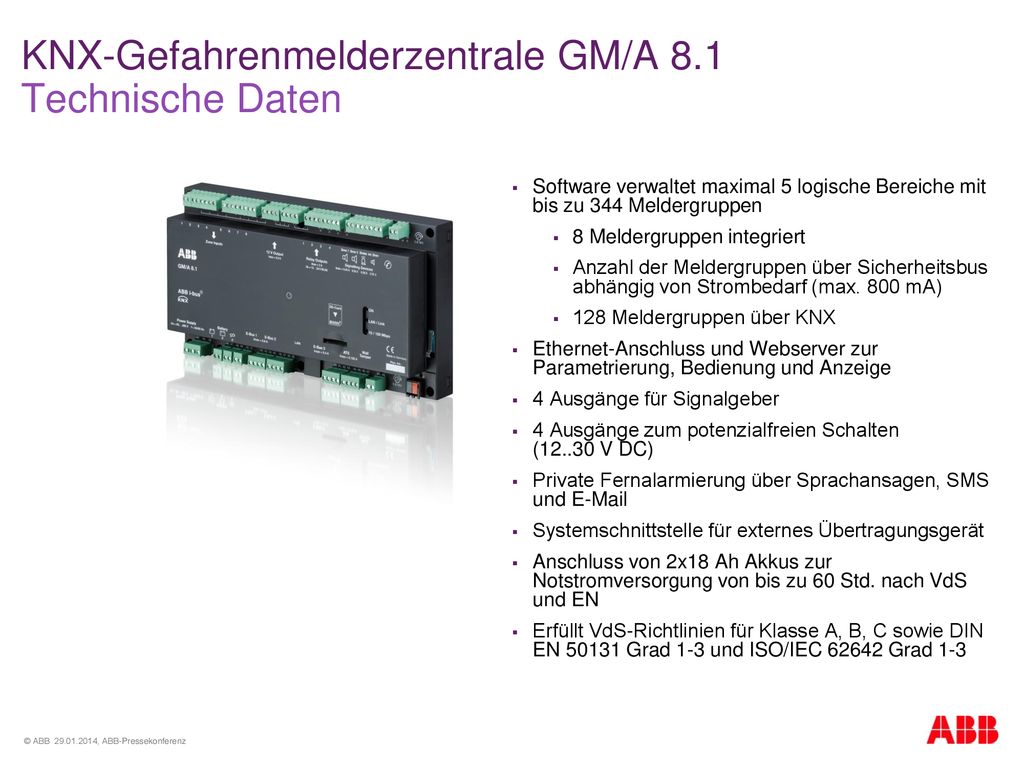

21 KNX-Gefahrenmelderzentrale GM/A 8.1 Technische Daten
Software verwaltet maximal 5 logische Bereiche mit bis zu 344 Meldergruppen 8 Meldergruppen integriert Anzahl der Meldergruppen über Sicherheitsbus abhängig von Strombedarf (max. 800 mA) 128 Meldergruppen über KNX Ethernet-Anschluss und Webserver zur Parametrierung, Bedienung und Anzeige 4 Ausgänge für Signalgeber 4 Ausgänge zum potenzialfreien Schalten ( V DC) Private Fernalarmierung über Sprachansagen, SMS und Systemschnittstelle für externes Übertragungsgerät Anschluss von 2x18 Ah Akkus zur Notstromversorgung von bis zu 60 Std. nach VdS und EN Erfüllt VdS-Richtlinien für Klasse A, B, C sowie DIN EN Grad 1-3 und ISO/IEC Grad 1-3 © ABB , ABB-Pressekonferenz

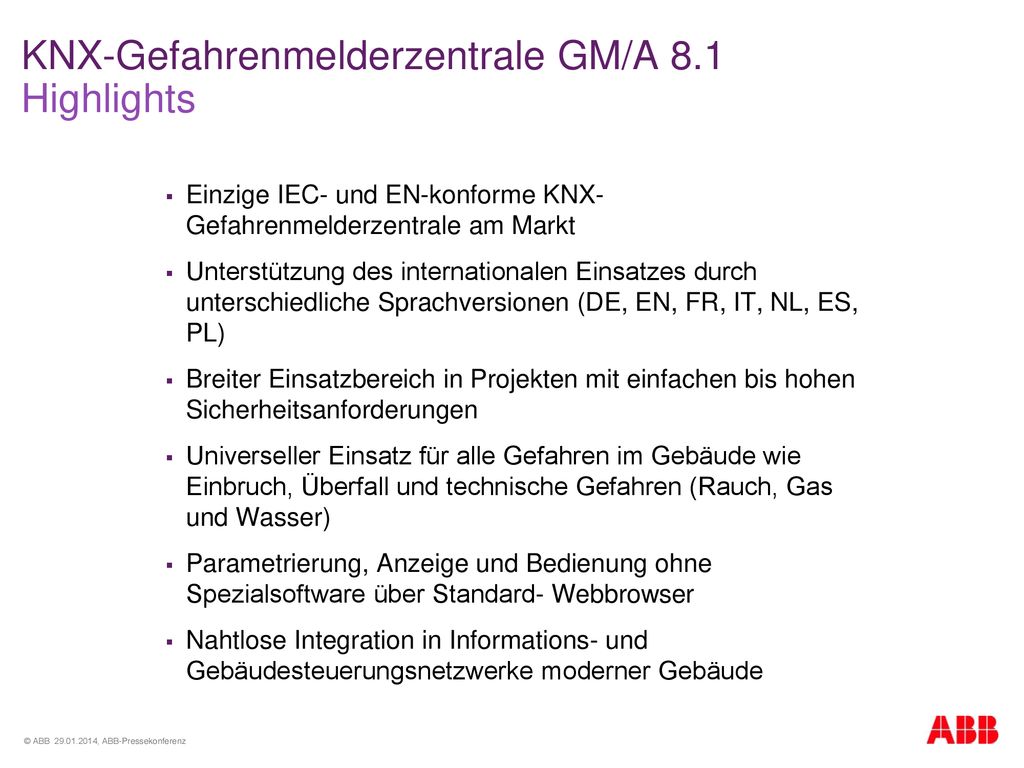

22 KNX-Gefahrenmelderzentrale GM/A 8.1 Highlights
Einzige IEC- und EN-konforme KNX-Gefahrenmelderzentrale am Markt Unterstützung des internationalen Einsatzes durch unterschiedliche Sprachversionen (DE, EN, FR, IT, NL, ES, PL) Breiter Einsatzbereich in Projekten mit einfachen bis hohen Sicherheitsanforderungen Universeller Einsatz für alle Gefahren im Gebäude wie Einbruch, Überfall und technische Gefahren (Rauch, Gas und Wasser) Parametrierung, Anzeige und Bedienung ohne Spezialsoftware über Standard- Webbrowser Nahtlose Integration in Informations- und Gebäudesteuerungsnetzwerke moderner Gebäude © ABB , ABB-Pressekonferenz
