1 44. Lehrer-und Obleute-Besprechung
Betrieb von Regenentlastungsanlagen beim Zweckverband zur Abwasserbeseitigung im Raum Ochsenfurt - 10 Mitgliedsgemeinden mit 25 Ortsteilen 44. Lehrer-und Obleute-Besprechung

2 44. Lehrer-und Obleute-Besprechung
Klärwerk: EW ( E) Baujahr 1986 Entwässerungssystem: 95 % im Mischsystem Qm: m3/h Einzugsfläche: 212 km2; Au: 312 ha Gesamtvolumen RÜB: m3 (V min: 30 m3; V max: 840 m3) KSR: V = m3 Baujahre der REA: 1976 bis 2000 KSR = Zulaufkanal zum Klärwerk DN (1,6 km) und DN 1200 (4 km) 44. Lehrer-und Obleute-Besprechung

3 212 km2 95% MW 63 REA 75 km HS Klärwerk

4 63 Regenentlastungsanlagen im Einzugsbiet des Klärwerks
44 REA Träger der gehobenen Erlaubnis 16 Regenüberläufe 5 RÜ 47 Regenüberlaufbecken FÜ = Fernübertragung 10 Stauraumkanäle 11 Durchlaufbecken 26 Fangbecken 9 SKO 8 FÜ 10 DB 10 FÜ 20 FB 20 FÜ 44. Lehrer-und Obleute-Besprechung

5 Entlastungs-wassermenge
AKZ Standort Drossel Qab Entlastungs-wassermenge Volumen Ared Vorfluter Flurst. Nr Gemarkung WRB Ende Elaubnis HP Hopferstadt E-Drosselschieber DN 200 8,77 3220 675 24,0 Thierbach 774 /06 Och (FG) vom B Öl Öllingen Rohrdrossel 460 3,8 Schleichbach 103 OH Osthausen Schlauchdrossel DN 200 10,00 609 56 4,0 104 SS Sächsenheim Brillendrossel DN 200 745 50 6,3 Schmalenbach 109 A SO 2 Sonderhofen 1 Bahnhof 12,85 477 78 4,1 217/10+217/21 Sonderhofen SO 1 Sonderhofen 2 Sportplatz 13,25 1375 79 11,4 BH Bolzhausen 22,00 665 480 4,7 76 RI 1 Rittershausen 1 / Dorfstraße 85,46 806 5,9 Grabenverrohrung Rittershausen RI 2 Rittershausen 2 177,70 667 1,2 RI 38,00 224 650 7,1 ES Eichelsee Strahldrossel DN 200 5,3 C WO Wolkshausen 824 6,7 Dorfgraben GK Gaukönigshofen Rosengarten 431 62 6,4 264 Gaukönigshofen GK 1 Gaukönigshofen 1 Klingenbach 7,00 778 72 4,3 161/1 GK 2 Gaukönigshofen 2 Hauptstraße 15,40 785 9,2 217/1 30,00 222 1,5 808 AH Acholshausen 435,00 874 Wirbelventil DN 250 77,00 433 14,2 TH Tückelhausen 573 5,0 D Strahldrossel DN 250 82,00 163 60 OF 2 Ochsenfurt 2 Thierbachtal 1932 51 Ochsenfurt /02 Och (FG) vom E KO Kleinochsenfurt 14,50 2451 825 29,2 Main J OF 5 Ochsenfurt 5 alte Mainbrücke 20,70 5771 194 17,9 FH 1 Frickenhausen 1 Uppental 59,00 506 4,9 Frickenhausen II/ /84 Fri FH 2 Frickenhausen 2 Pumpwerk 1 Pumpen 71,00 279 1,9 Frickenhausen 1 Dreschplatz 10,40 773 200 10,3 G Frickenhausen 2 Sportpatz Ost 14,60 244 70 1,8 Steinbachsgraben II/ /89 Fri vom FH 3 Frickenhausen 3 Sportpatz West Segmentschwimmerdrossel 6,90 969 110 6,2 EL Erlach 1233 55 10,1 702 ZR Zeubelried 142,70 721 7,6 1255 10,70 209 391 OF 9 Ochsenfurt 9 Schafbach Waagedrossel DN 200 18,70 3099 254 19,5 H OF 7 Ochsenfurt 7 Völkstrasse 32,40 6686 580 29,3 OF 6 Ochsenfurt 6 IP Wolfgang 8,85 4,2 Rückhaltbecken OF 4 Ochsenfurt 4 Bollwerk 15,10 3746 316 16,4 I OF 3 Ochsenfurt 3 Klinge 15,50 3500 235 14,8 HS Hohestadt 2801 606 28,2 OF 1 Ochsenfurt 1 Tückelhäuser-Str. 1785 157 9,7 EF 1 Eßfeld 1 / 71 100,00 566 6,9 Schafbach Eßfeld /WÜ vom EF 2 Eßfeld 2 / 111a 132,00 954 EF Essfeld 501 216 11,8 K GO Gossmannsdorf Schule Gossmannsdorf Sportplatz MID 37,78 2520 16,8 Goßmannsdorf /01 Och (FG) vom DS Darstadt 719 30 5,2 105 SH Sommerhausen 22,66 5288 746 25,0 WH 2 Winterhausen 2 Mühle 685 5,5 2748 Winterhausen /94 Wi (FG) vom WH 1 Winterhausen 1 Brücke 2490 15,3 Steingraben 348 WH Winterhausen / AVO Kanal Alligator 20,00 300 26,5 M OB Obernbreit 14,12 5109 840 30,0 Breitbach 62-632/02.1 vom F MB 2 Marktbreit 2 Mainleite 10,30 960 242 Marktbreit 62-632/02.1 vom MB 1 Marktbreit 1 Rosenau 32,87 2193 360 Marktbreit 2 Bachgasse 135,00 1066 3,6 Marktbreit 1 Buheleite 68,00 1164 4,4 GN Gnodstadt 6,00 2410 485 22,7 Bräubach 62-632/02.1 vom MB 4 Marktbreit 4 Hafenstraße 3434 720 15,2 MB 5 Marktbreit 5 Spitzwasen 2207 248 12,5 MB 3 Marktbreit 3 Gertholz 8,00 2752 64 7,9 SN Segnitz Mainbrücke 7,19 1673 313 15,0 Segnitz 62-632/02.1 vom SG Segnitz Raiffeisenstraße Schieber 198 1,4 GS 2 Giebelstadt 2 Langenwiesenbach 20,80 2400 22,3 Langenwiesenbach Giebelstadt /06 Gie (FG) vom GS 1 Giebelstadt 1 Dreibrunnenbach 36,40 6200 688 38,9 Dreibrunnenbach IN Ingolstadt 2,10 84 Katzenbach GE Gelchsheim 3000 310 25,5 Rippach /09 Gel (FG)vom -Auflistung sämtlicher Entlastungsanlagen im Einzugsgebiet mit wichtigen Kenngrößen und Dauer der wasserrechtlichen Erlaubnis -weiß = Anlagen des AVO; Gelb = Anlagen verschiedener Mitgliedsgemeinden 44. Lehrer-und Obleute-Besprechung

6 44. Lehrer-und Obleute-Besprechung
Hydraulische Schaltung der Entlastungsanlagen mit Schnittstellen der an diesen Punkten angeschlossenen abflusswirksamen Flächen und Durchflussmengen Darstellung der Anlagen mit FÜ Darstellung von Abwassermessstellen im Verbandsgebiet 44. Lehrer-und Obleute-Besprechung

7 Drosseln Regenüberlaufbecken
16 Stahldrosseln 11 Pumpen E-Drosselschieber Brillenklappen Schlauchdrosseln Alligatoren Wirbelventil Waagedrossel Segmentschwimmerdrossel MID-geregelter Drosselschieber - 10 verschiedene maschinelle Drosselarten (Verstopfungen sind nicht auszuschließen) 44. Lehrer-und Obleute-Besprechung

8 44. Lehrer-und Obleute-Besprechung
38 Stationen mit FÜ-Anbindungen 23 SIEMENS-Sinaut Fernwirktechnik 24 Rüb‘s mit maschineller Beckenreinigung 23 ohne maschinelle Beckenreinigung 15 ADCON-Telemetry Fernübertragung 23 Becken mit Fernwirktechnik (Schaltung Pumpen oder Strahlreiniger) 15 Becken mit Fernübertragung - 23 Becken müssen von Hand gereinigt werden (am Anfang durch AVO, mittlerweile durch Dritten 2 bis 3 mal pro Jahr) 44. Lehrer-und Obleute-Besprechung

9 15 RÜB‘s ohne Stromanschluss
- Solche Berichte erleichtern Investitionen für FÜ 44. Lehrer-und Obleute-Besprechung

10 Investitionsaufwand: 3
Investitionsaufwand: € pro Station € Zentrale Datenübertragungskosten 50 ct/Monat Regenmesser Solarset mit Batterie und Datenspeicher und GPS Modul Probebetrieb mit mobiler Anlage an allen möglichen Standorten im Jahr 2012 Datenübertragung von: Pegelstand, Regenhöhe, Batteriespannung im 15 min. Raster Druckaufnehmer in Ex-Ausführung 44. Lehrer-und Obleute-Besprechung

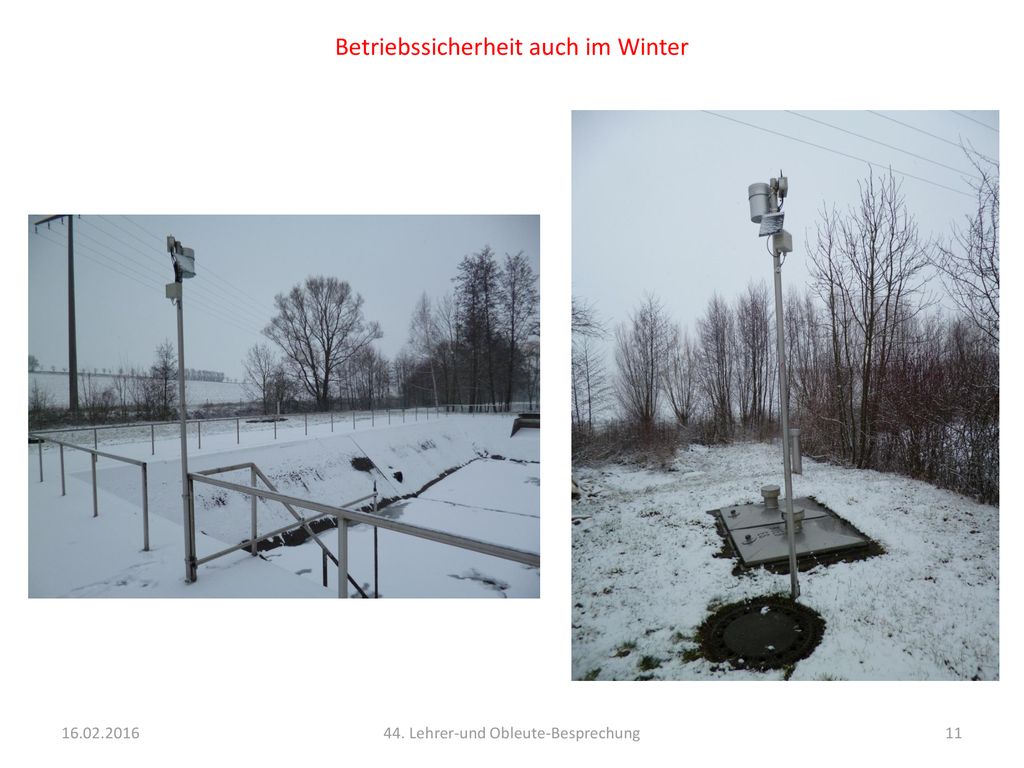

11 Betriebssicherheit auch im Winter
44. Lehrer-und Obleute-Besprechung

12 Hydraulischer Zusammenhang (Darstellung im PLS)
Hydraulische Darstellung (Ausschnitt) = Interessant im Regenereignis - Hydraulische Darstellung (Ausschnitt) im PLS: Interessant bei Regenereignis 44. Lehrer-und Obleute-Besprechung

13 44. Lehrer-und Obleute-Besprechung
Funktionsübersicht 43 RÜB‘s auf einem Bild = schnelle Übersicht bei Trockenwetter Zusammenfassende Darstellung aller 43 RÜB‘s mit FÜ Schnelle Übersicht über alle Becken bei Trockenwetter Füllt sich ein Becken bei TW ist die Drossel verstopft Einstau bei TW = Drossel verstopft 44. Lehrer-und Obleute-Besprechung

14 Störung: Drossel verstopft
Beseitigung der Verstopfung Keine Entleerung des Beckens nach Regenereignis = Verstopfung der Drossel 44. Lehrer-und Obleute-Besprechung

15 44. Lehrer-und Obleute-Besprechung
Sondenkalibrierung - KÜ-Einstellung nach Prüfprotokoll LfW 2000 im Vergleich mit dem tatsächlichen KÜ Tatsächlicher KÜ Theoretischer KÜ 44. Lehrer-und Obleute-Besprechung

16 44. Lehrer-und Obleute-Besprechung
Sondenkalibrierung FÜ + Regenmesser Kontrolle der FÜ vor Ort mit tablet oder smart-phone einseitiger KÜ im cm-Bereich Druckaufnehmer -Abgleich der Drucksonden bei Regenereignis 44. Lehrer-und Obleute-Besprechung

17 Überprüfung Datenübertragung
Diagramm bei Regenereignis aus PLS Kontrolle von Einstau- Beginn und -Ende, sowie Überlauf-Beginn und –Ende mit Linealfunktion Abgelesene Daten müssen im dazugehörigen Ereignisbericht wieder zu finden sein 44. Lehrer-und Obleute-Besprechung

18 Ergänzungen JB LfU - Ergänzungen de LfU-JB durch AVO 16.02.2016
EÜV - Jahresbericht Entlastungsanlagen Berichtszeitraum: 2014 Bericht gefertigt: Haaf Stammdaten Ort, Datum: Einheit Berichtsfeld Allgemeine Daten Objekt-ID Beckenname RÜB Eßfeld Lage Ortsteil Giebelstadt OT Eßfeld Straßenname Flurst. Nr: 219 Anlagenart DB Automatische Entlastungs-Messeinrichtung ja/nein ja Flussgebietskennzahl Gewässerkennzahl Name Gewässer Saarbach Drosselorgan bgu E-Schieber Drossel Drosselabfluss zur KA l/s 10,0 Speichervolumen m3 216 Undurchlässige Fläche Au ha 12,13 Kontakt-Adresse Name/Bezeichnung des Betreibers Zweckverband zur Abwasserbeseitigung im Raum Ochsenfurt Heidingsfelder Straße Hausnummer Postfach Land Bayern PLZ 97286 Ort Winterhausen PPLZ POrt Telefon FAX Ergänzungen JB LfU - Ergänzungen de LfU-JB durch AVO 44. Lehrer-und Obleute-Besprechung

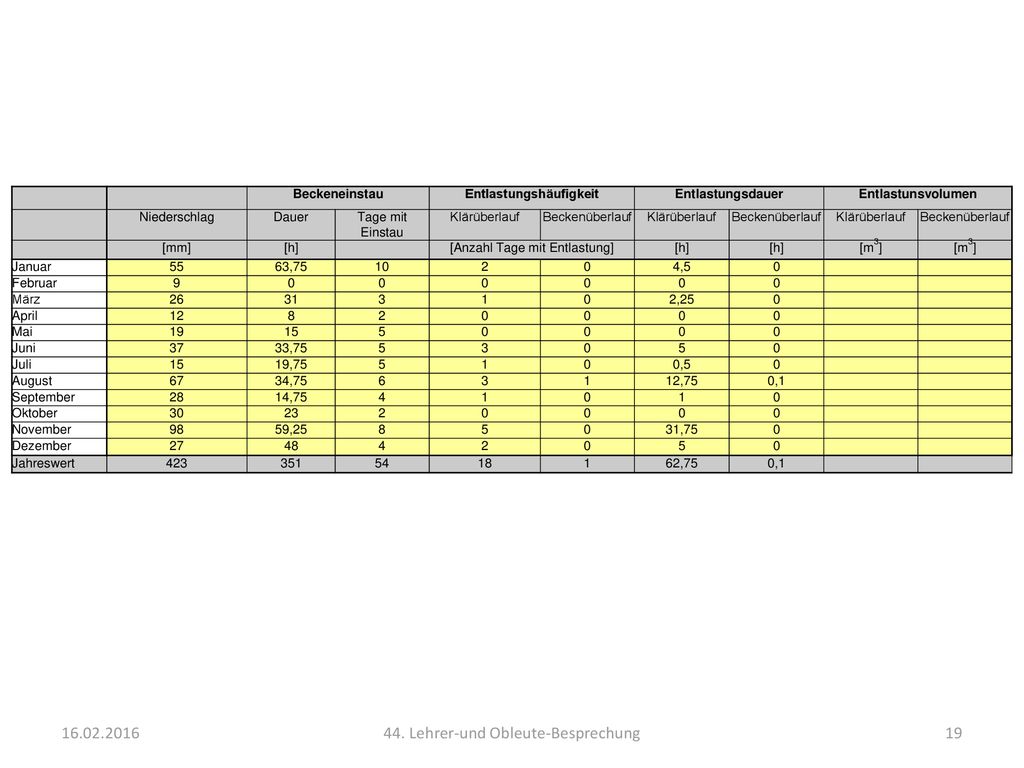

19 Entlastungshäufigkeit
Beckeneinstau Entlastungshäufigkeit Entlastungsdauer Entlastunsvolumen Niederschlag Dauer Tage mit Einstau Klärüberlauf Beckenüberlauf [mm] [h] [Anzahl Tage mit Entlastung] [m3] Januar 55 63,75 10 2 4,5 Februar 9 März 26 31 3 1 2,25 April 12 8 Mai 19 15 5 Juni 37 33,75 Juli 19,75 0,5 August 67 34,75 6 12,75 0,1 September 28 14,75 4 Oktober 30 23 November 98 59,25 31,75 Dezember 27 48 Jahreswert 423 351 54 18 62,75 44. Lehrer-und Obleute-Besprechung

20 44. Lehrer-und Obleute-Besprechung

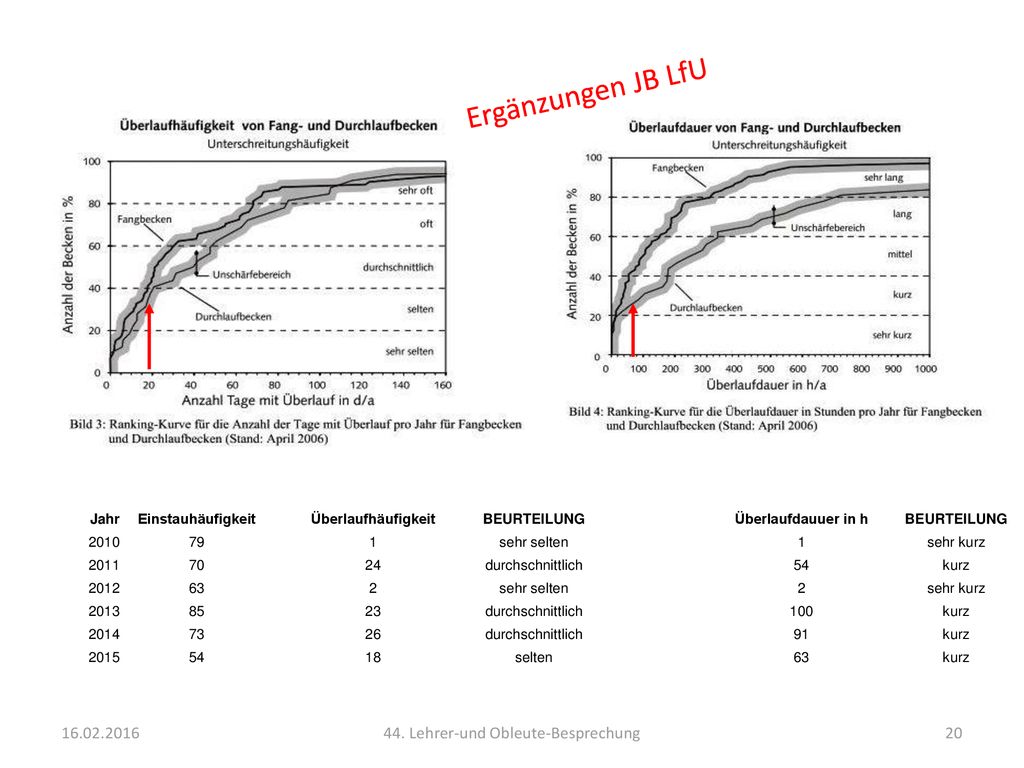

Ergänzungen JB LfU - Ergänzung des LfU-JB durch AVO Jahr Einstauhäufigkeit Überlaufhäufigkeit BEURTEILUNG Überlaufdauuer in h 2010 79 1 sehr selten sehr kurz 2011 70 24 durchschnittlich 54 kurz 2012 63 2 2013 85 23 100 2014 73 26 91 2015 18 selten 44. Lehrer-und Obleute-Besprechung

21 Dokumentation Monatsinspektionen
- Zusammenfassung der Monatsinspektionen pro Bauwerk 44. Lehrer-und Obleute-Besprechung

22 Dokumentation Unterhalt
- Dokumentation Unterhaltsarbeiten an Entlastungsanlagen 44. Lehrer-und Obleute-Besprechung

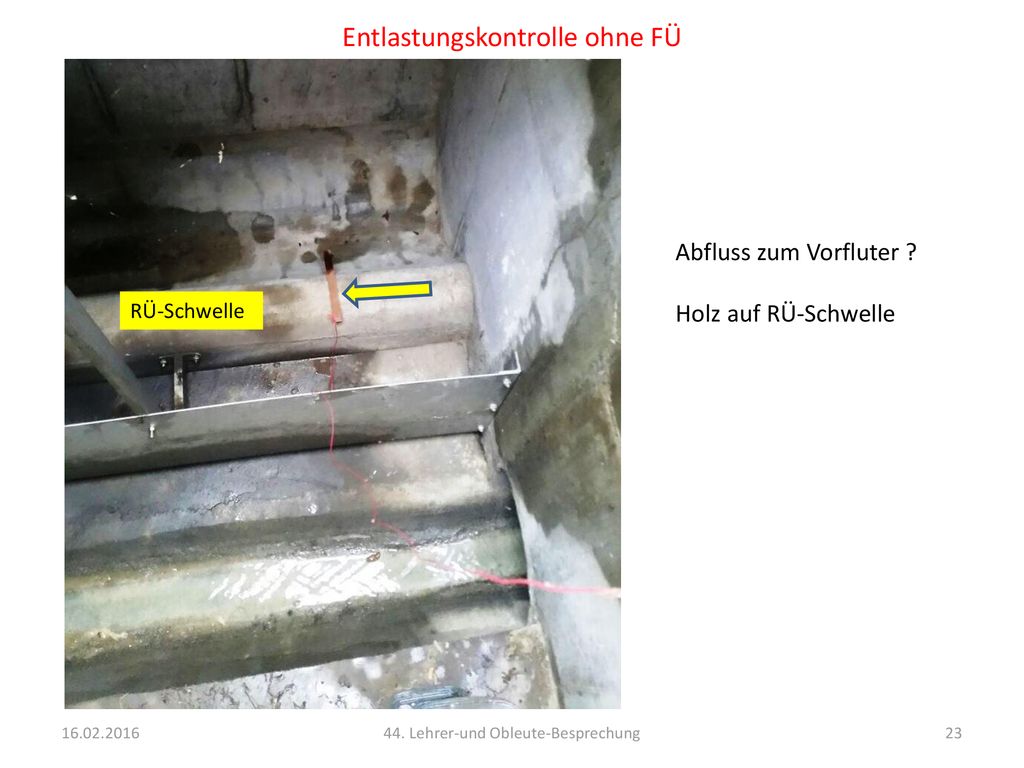

23 Entlastungskontrolle ohne FÜ
Abfluss zum Vorfluter ? Holz auf RÜ-Schwelle RÜ-Schwelle 44. Lehrer-und Obleute-Besprechung

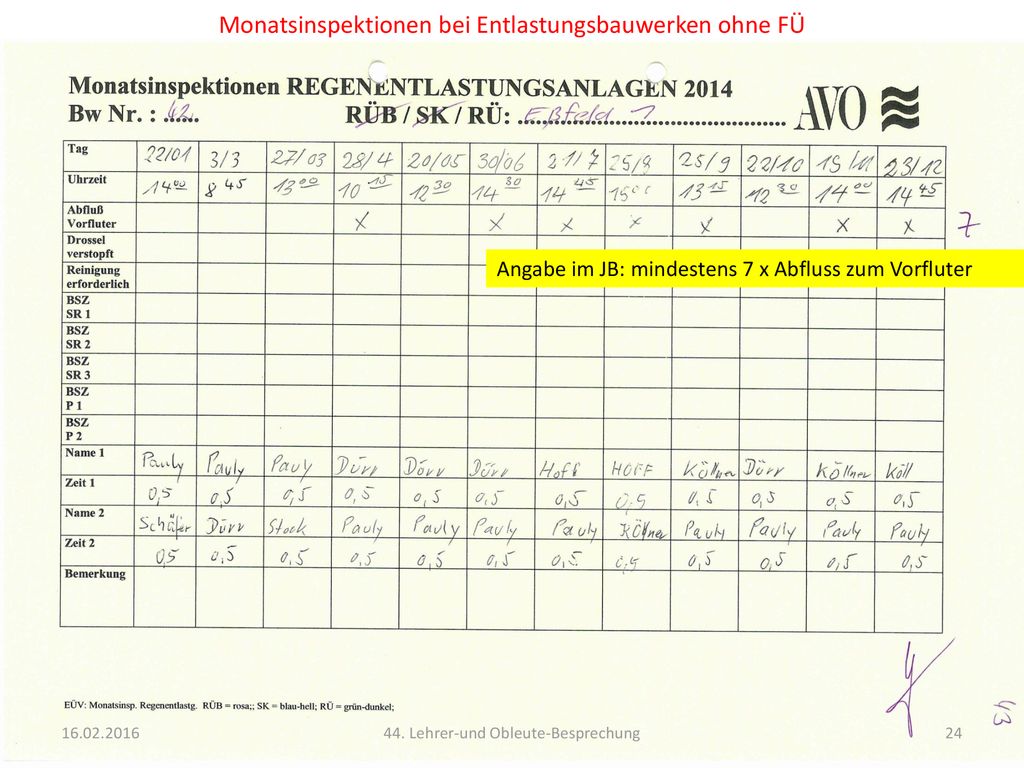

24 Monatsinspektionen bei Entlastungsbauwerken ohne FÜ
Angabe im JB: mindestens 7 x Abfluss zum Vorfluter 44. Lehrer-und Obleute-Besprechung

25 44. Lehrer-und Obleute-Besprechung

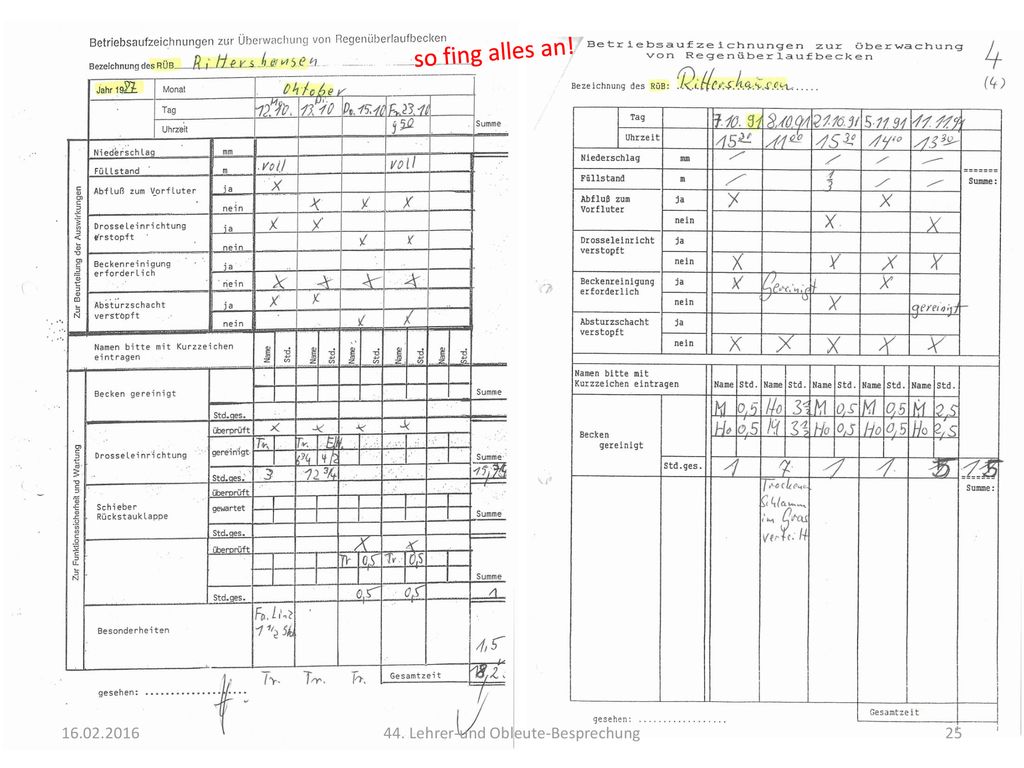

so fing alles an! - Betriebsaufzeichnungen aus den Jahren 1987 und 1991 44. Lehrer-und Obleute-Besprechung

26 44. Lehrer-und Obleute-Besprechung
Zusammenfassung Betriebssicherheit durch FÜ Vertretbarer Kostenaufwand für die FÜ-Nachrüstungen Kann man den übertragenen Daten trauen? Vertrauen ist gut - Kontrolle ist besser! Kalibrierung der Sonden bei Regenereignis Überprüfen der Ereignisberichte Ergänzung der JB durch Stammdatenergänzungen und Rankingeinstufungen 44. Lehrer-und Obleute-Besprechung

27 Danke für die Aufmerksamkeit
