1 Referent: Heiko Kümpel, Werkleiter
Erneuerung von Hebeschnecken Referent: Heiko Kümpel, Werkleiter Tel.: 06026/1866,

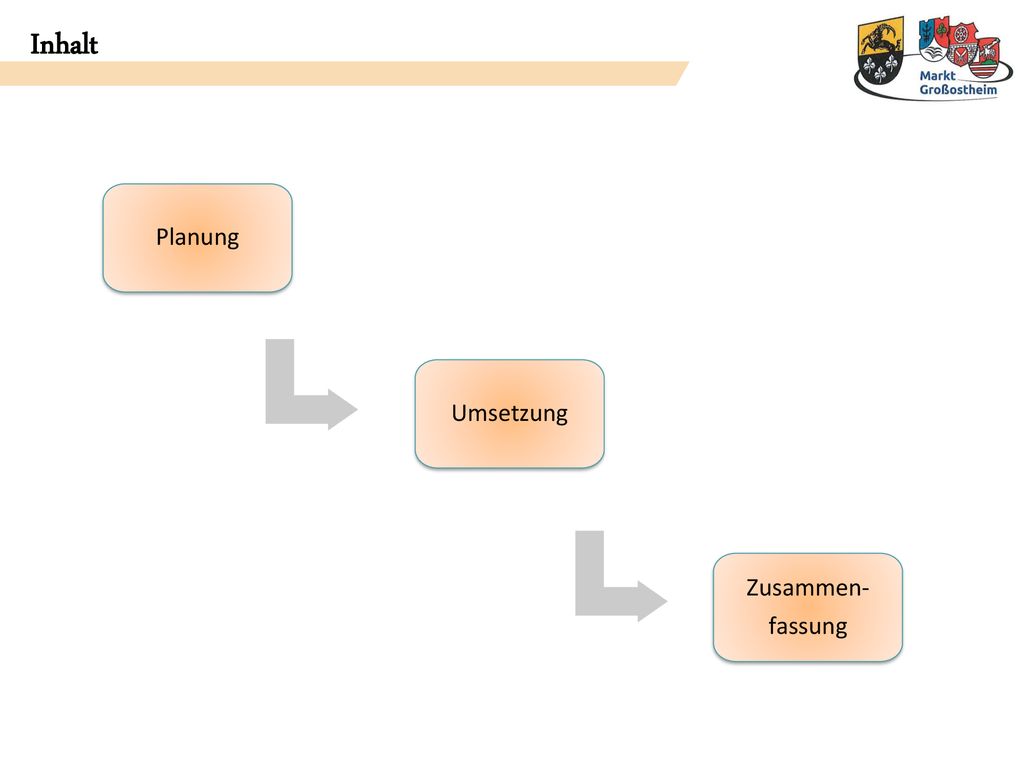

2 Inhalt Planung Umsetzung Zusammen- fassung

3 Planung

4 Klärwerk - Bachgau 35.000 EW BHKW Photovoltaikanlage Hydrograv
Adapt - Bauwerk Vorgeschaltete Denitrifikation Baujahr: 1972 Anpassung an Anforderungen zur weitergehenden N- und P-Elimination: 1995 Wasserrechtliche Erlaubnis: bis 2020 BIO-P Solare Klärschlammtrocknung P-RoC (KIT)

5 Ist - Zustand Das Klärwerk betreibt 2 Schneckenhebewerke auf der Kläranlage sowie ein weiteres im Einzugsgebiet. Zulaufhebewerk (Bild) Zwischenhebewerk Hebewerk Dellbrücke Alle Hebewerke sind mit einem Betontrog ausgerüstet. Alle drei Hebewerke stammen aus den 70er Jahren.

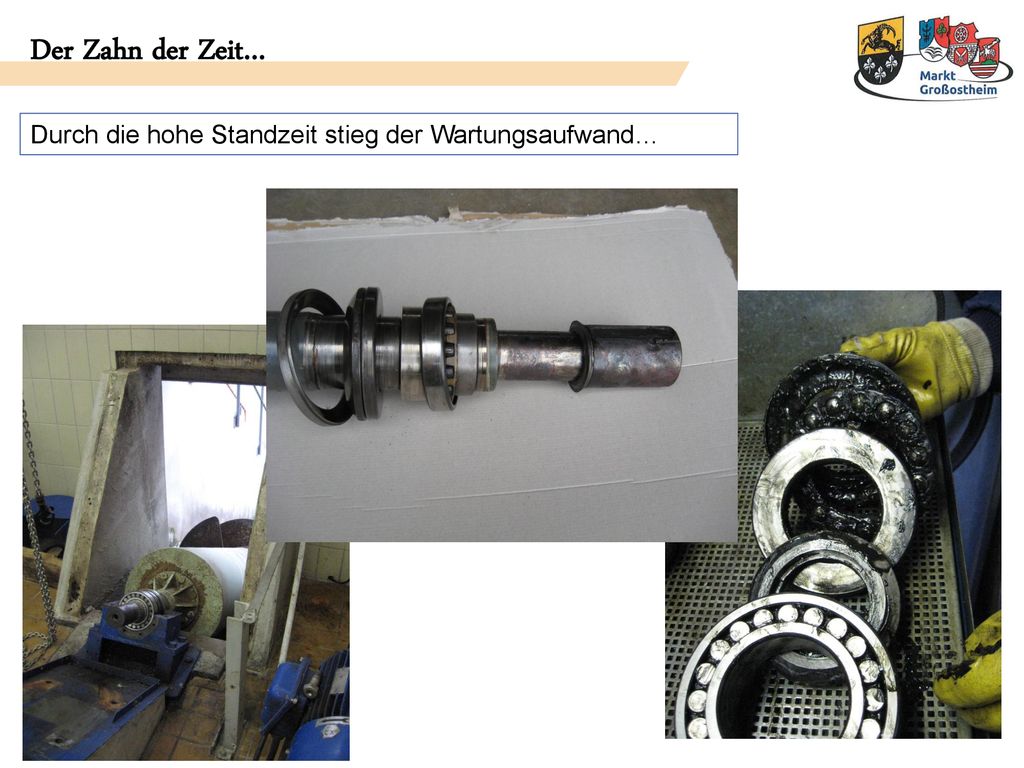

6 Der Zahn der Zeit… Durch die hohe Standzeit stieg der Wartungsaufwand…
Obere und untere Lagerböcke Getriebeschäden Spalt zwischen Schnecke und Trog wurde größer, wodurch die Förderleistung sank und unwirtschaftlicher wurde.

7 Sanierungs - Varianten
Hebeschnecke Selbsttragender Stahltrog Betontrog offen oder geschlossen Optimierung der Förderleistung durch mehrgängige Schnecken Betrieb über FU Längere Haltbarkeit Schnelle Montage Einfachere Wartung Aufwändige Herstellung Höhere Investition Anpassung Bauwerk

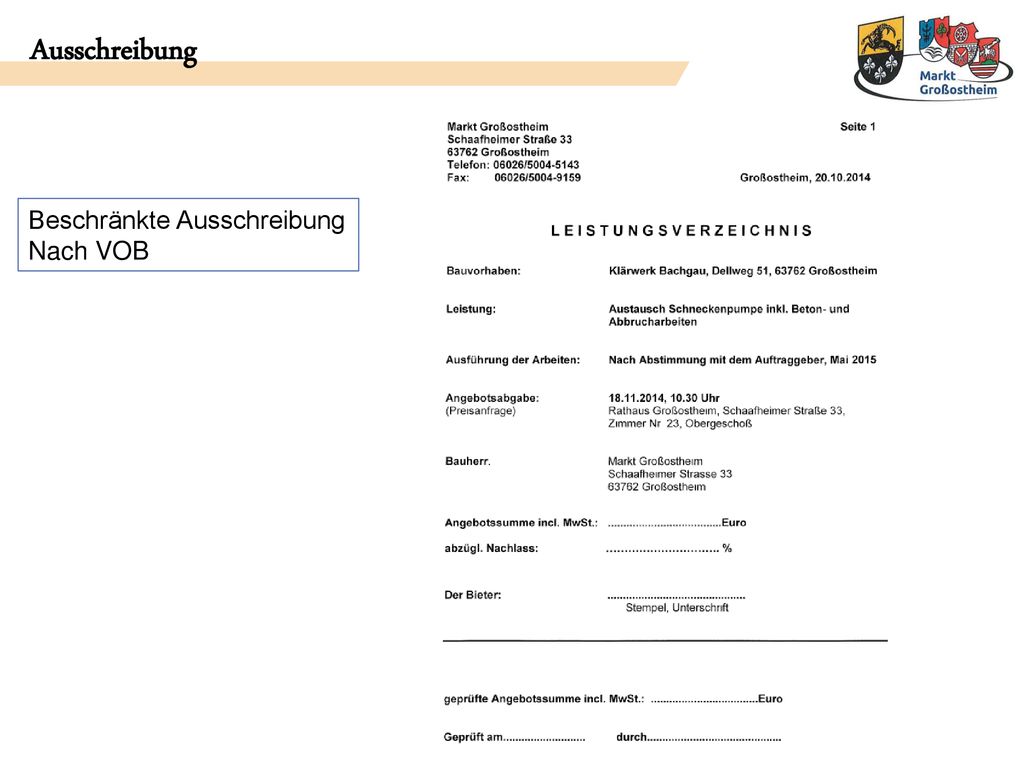

8 Ausschreibung Beschränkte Ausschreibung Nach VOB
Bild zeigt Ausschreibung für Zwischenhebewerk Bei Ausschreibung für Zulauf und Hebewerk Dellbrücke waren Beton- und Abbrucharbeiten nicht Gegenstand der Ausschreibung sondern wurden getrennt vergeben

9 Provisorium 1 Pumpe für Grundlast 1 Pumpe über FU 1 Pumpe Reserve
Füllstandsmessung SPS Alarmierung (nicht beauftragt) Förderleistung je Pumpe: 290 l/s Pumpen-Center GmbH Lückmann 49134 Wallenhorst Über vorhandene Pumpen keine ausreichende Förderleistung, außerdem auch keine variablen Förderströme möglich Kosten für 4 Wochen: €

10 Umsetzung

11 Bestandsaufnahme Unebenheiten der Sohle wurden in diesem Bauvorhaben ebenfalls egalisiert

12 Aufstellungsplan Hebewerk Dellbrücke
Zu erkennen sind die zu errichtenden Taschen sowie die Gesamtlänge de Schnecke

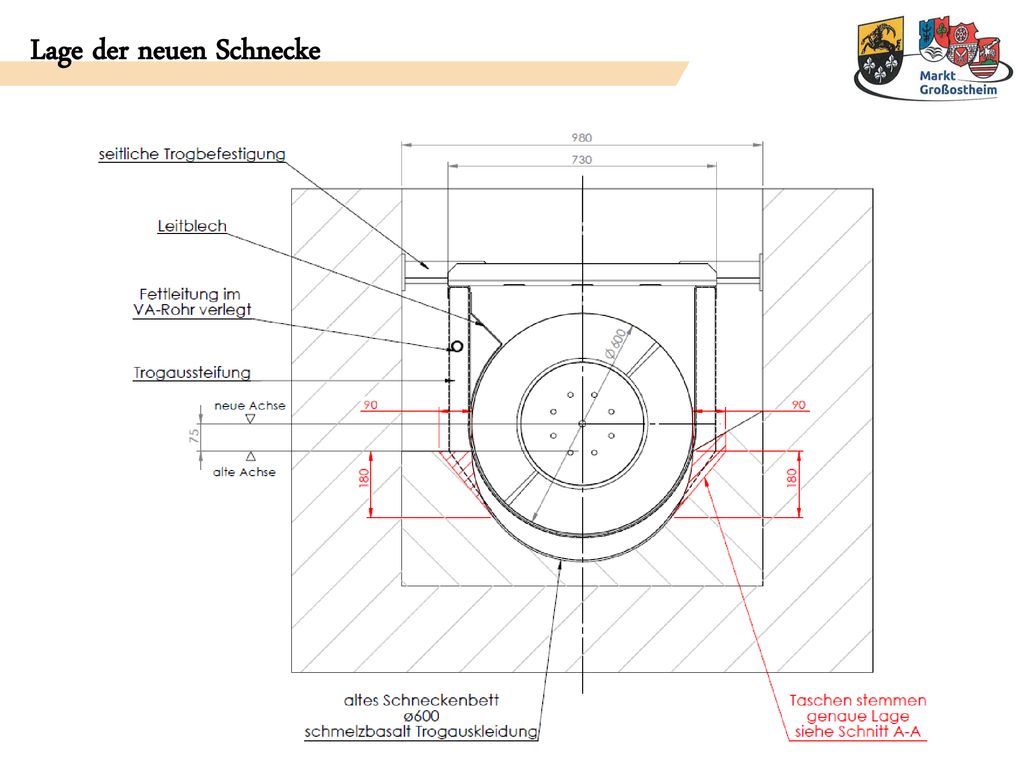

13 Lage der neuen Schnecke
Hebewerk Dellbrücke -Neue Kompakttrog-Schnecke in altem Bett. -Spalt zwischen neu und alt wird nach Abschluss der Montage mit Mörtel verschlossen, um eindringendes Wasser abzuhalten -Lage der zu stemmenden Taschen

14 Außerbetriebnahme Zulauf-KA: Dammbalken, zusätzlich Sandsäcke an der Stirnseite gegen rückfließendes Abwasser Pumpwerk: Absperrblasen, Pumpe inkl. Schwimmerschalter in vorgelagertem Schacht

15 Anwohner-Info 14 Tage vor Beginn der Außerbetriebnahme in den Briefkasten eingeworfen.

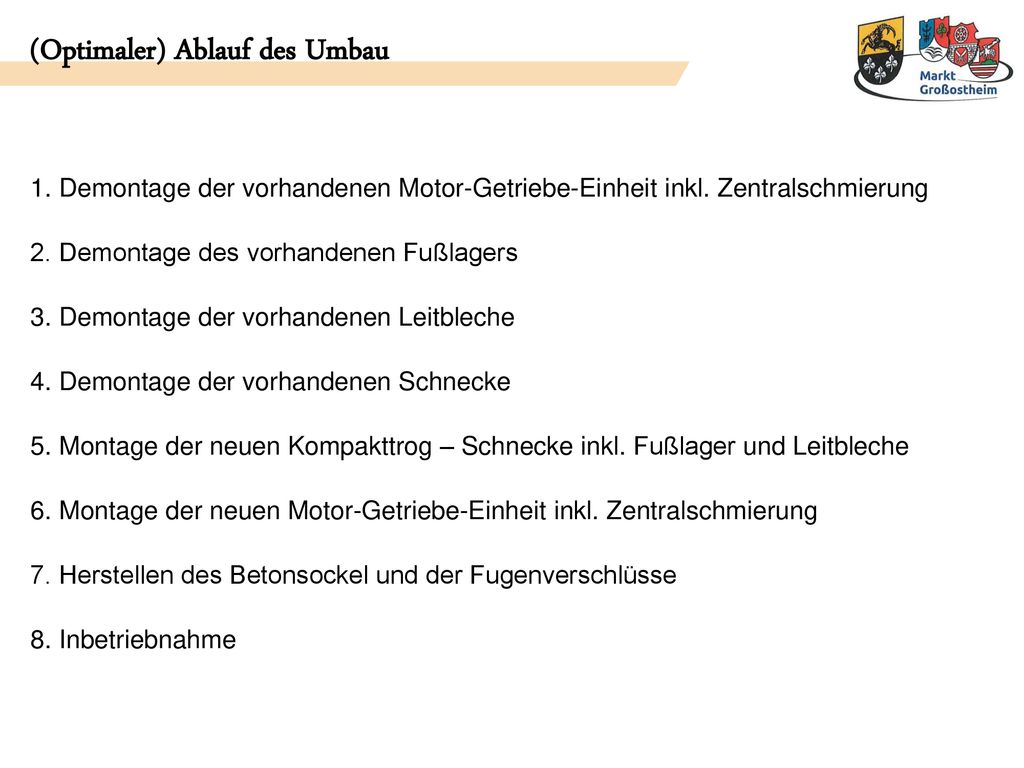

16 (Optimaler) Ablauf des Umbau
1. Demontage der vorhandenen Motor-Getriebe-Einheit inkl. Zentralschmierung 2. Demontage des vorhandenen Fußlagers 3. Demontage der vorhandenen Leitbleche 4. Demontage der vorhandenen Schnecke 5. Montage der neuen Kompakttrog – Schnecke inkl. Fußlager und Leitbleche 6. Montage der neuen Motor-Getriebe-Einheit inkl. Zentralschmierung Erneuerung im Zulaufhebewerk erfolgte nach diesem optimalen Ablauf Im Hebewerk Dellbrücke und im Zwischenhebewerk mussten kleine Stemmarbeiten zwischen Schritt 4 und 5 ausgeführt werden. 7. Herstellen des Betonsockel und der Fugenverschlüsse 8. Inbetriebnahme

17 Umbau Zulauf Kläranlage
Krangestellung bauseits

18 Besonderheit Hebewerk Dellbrücke
Auf Grundlage des Aufstellungsplanes mussten Taschen in die Wandungen des vorhandenen Bauwerks gestemmt werden.

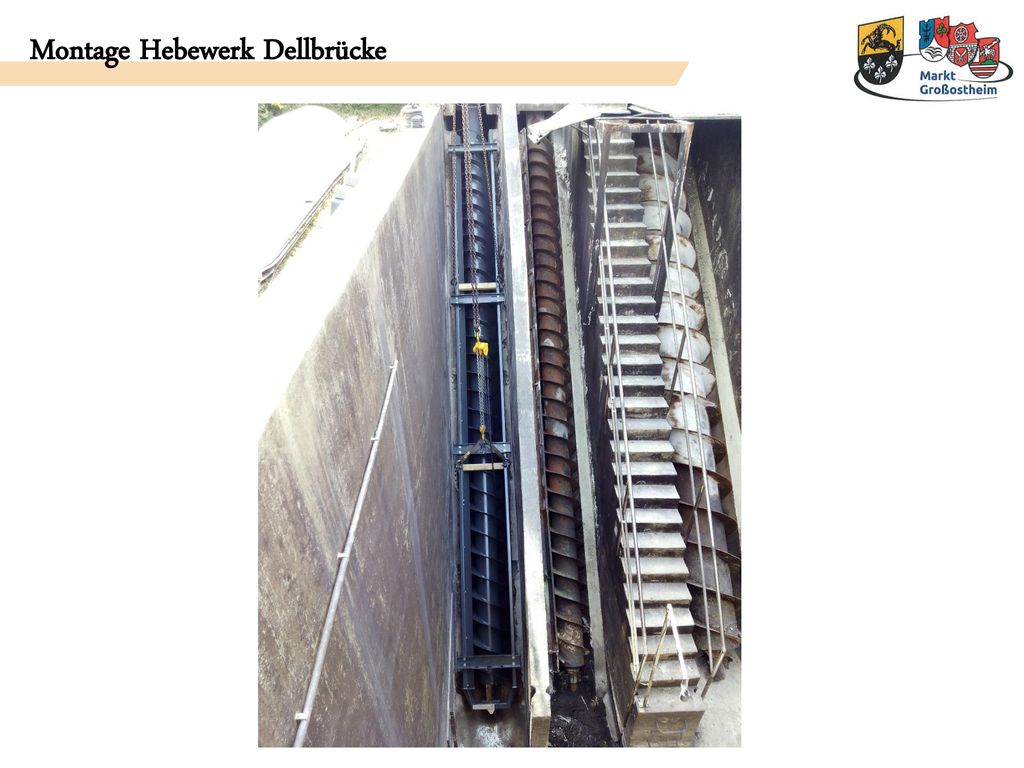

19 Montage Hebewerk Dellbrücke

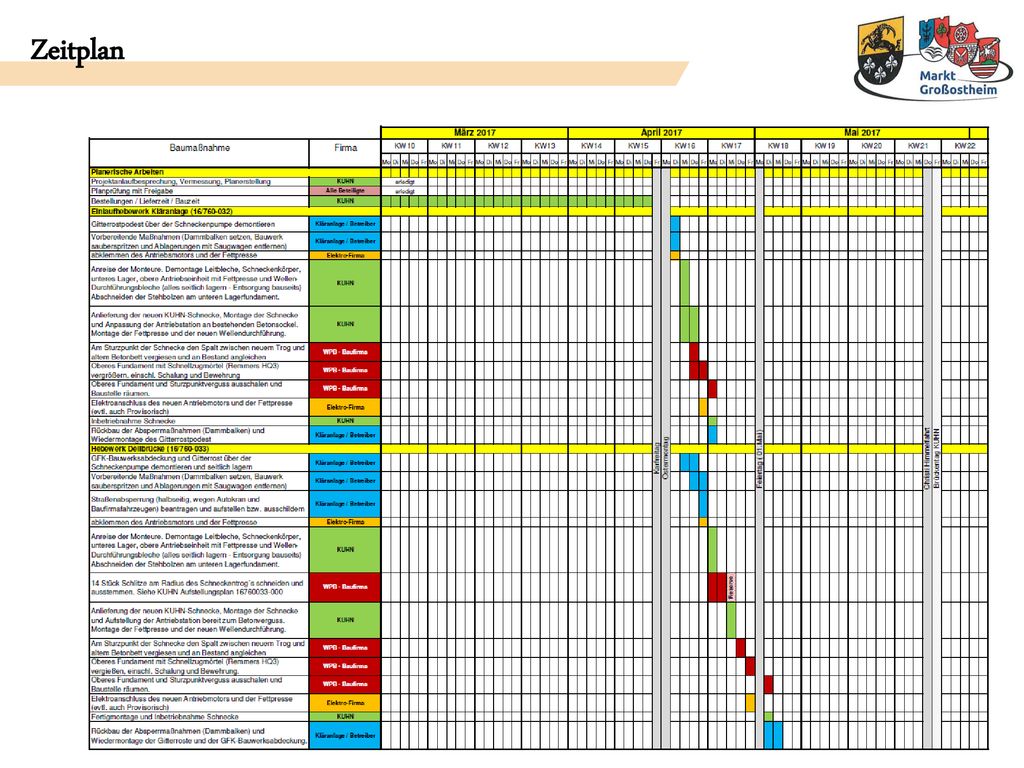

20 Zeitplan

21 Zeitvorteil Kompakttrog
Von Demontage und Absperrung bis Inbetriebnahme der neuen Schnecke: 1 Woche!!!

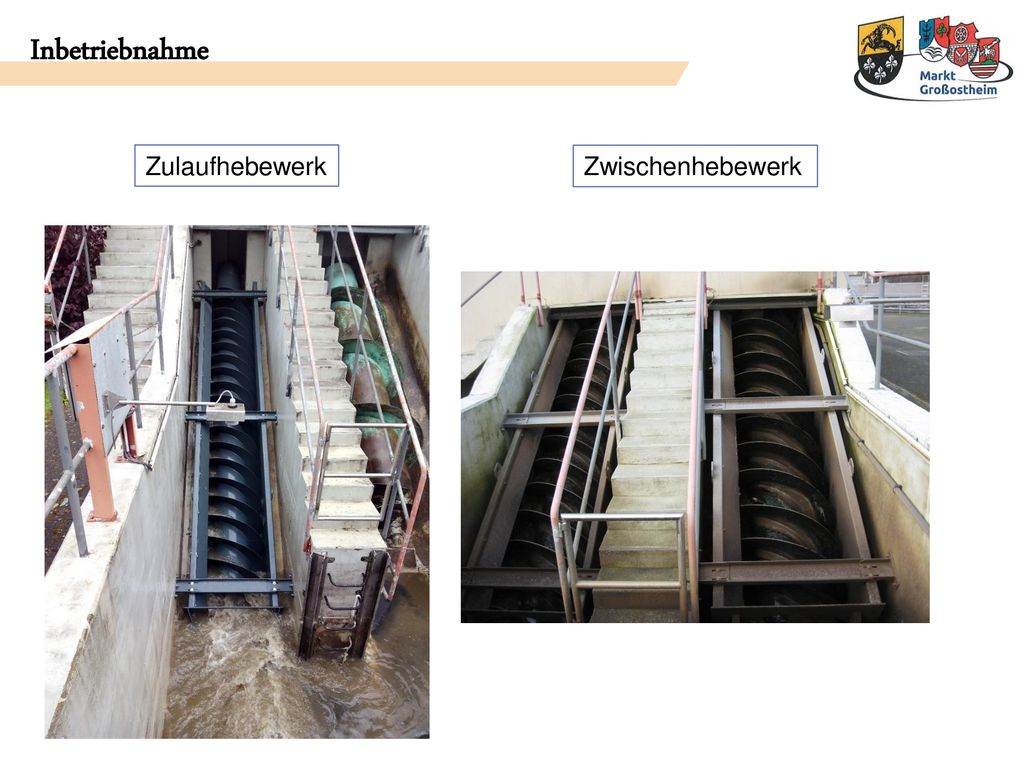

22 Inbetriebnahme Zulaufhebewerk Zwischenhebewerk

23 Zusammen- fassung

24 Zusammenfassung Auswahl der geeigneten Variante: Beton, Stahl, offen, geschlossen Anpassung und Optimierung: Förderleistung, Frequenzumrichter Übergangsbetrieb Anwohner informieren Rechtzeitig in Angriff nehmen! Schnecken hatten jeweils Lieferzeiten von min. 14 Wochen! Zeitplan Dokumentation

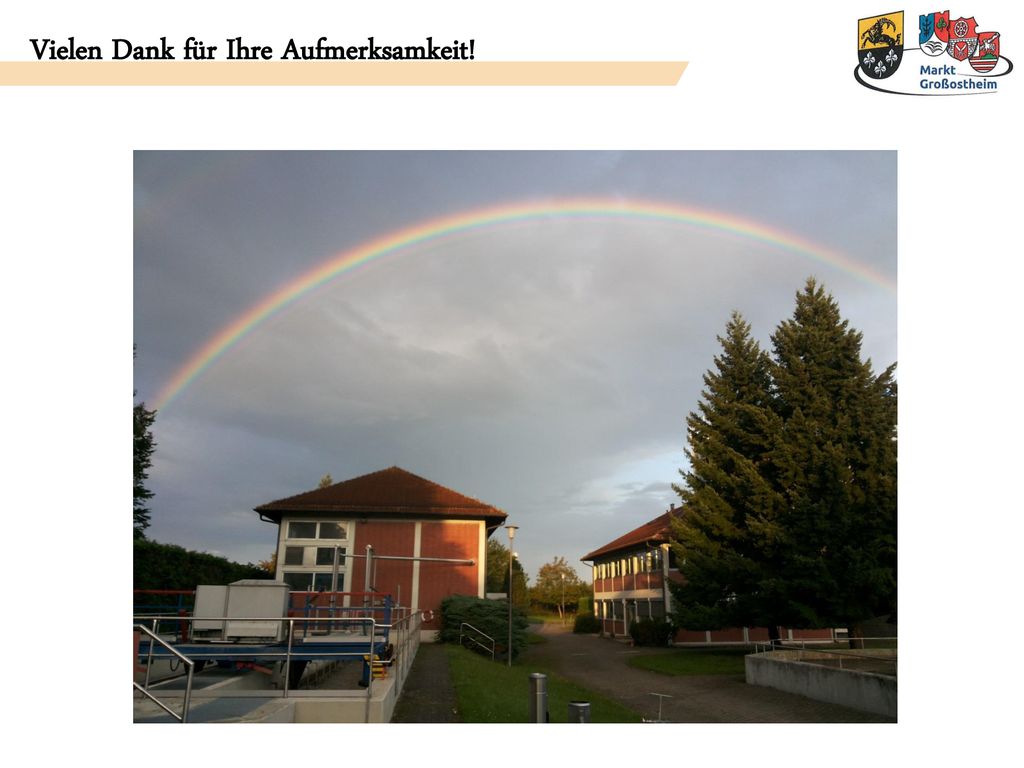

25 Vielen Dank für Ihre Aufmerksamkeit!
