1 IO-Link Durchbruch in Sachen Kommunikation
Dipl.-Ing. Martin Müller

2 IO-Link Durchbruch in Sachen Kommunikation
2 | IO-Link | C.Gemke |

3 IO-Link Funktionsweise
3-Leiter / Physik 2 L+ IO-Link 1 C/Q 2 4 3 L- SIO 2-Leiter / Physik 1 L+ IO-Link 1 C/Q 2 4 3 3 | IO-Link | C.Gemke |

4 Durchbruch in Sachen Kommunikation Stand der Technik
Digitale Eingänge Digitale Ausgänge Analoge Eingänge Analoge Ausgänge Digitale Sensoren / Aktoren Analoge Sensoren / Aktoren Devices 4 | IO-Link | C.Gemke |

5 IO-Link Kombination von Funktionen
Funktionseinheiten Ventil- / Zylinderkombinationen Multiparameter Sensoren 5 | IO-Link | C.Gemke |

6 IO-Link Vereinheitlichung der dezentralen Peripherie
Reduzierung der Verkabelungskosten bei Analog Sensoren / Aktoren Reduzierung der Verdrahtungskosten bei Funktionseinheiten Geringere Installationskosten durch universelle Auslegung der IO-Ports 6 | IO-Link | C.Gemke |

7 IO-Link Mehr Produktivität
7 | IO-Link | C.Gemke |

8 IO-Link Mehr Information
8 | IO-Link | C.Gemke |

9 IO-Link Mehr Information
Voreilende Wartung auch der Sensor / Aktorebene Bewertung der Auswirkungen bei Anlagenänderung Diagnosestatus der gesamten Anlage Eindeutiger Konfigurationsstand der Anlage bis in die Sensor / Aktorebene 9 | IO-Link | C.Gemke |

10 IO-Link Informationsfluss
Parameter Prozessdaten Diagnose 10 | IO-Link | C.Gemke |

11 IO-Link Bessere Integration
Vom Master gelöst Automatisches Aushandeln der Baudrate zwischen Master und Device Automatisches Aushandeln der Datenframe Typen zwischen Master und Device Vom Anwender zu Projektieren Abbildung der E/A Daten Art der Konfiguration / Diagnose SIO Mode 11 | IO-Link | C.Gemke |

12 IO-Link Bessere Integration
12 | IO-Link | C.Gemke |

13 IO-Link Integration Prozessdaten
Handling über generischen Eintrag in die Beschreibungsdatei (z.B. FDCML, GSD) Prozessdatentunnel für Kommunikationssysteme ohne Azyklische Dienste Vorteile Kein besonderes Tooling IO-Link vereinfacht die Installation Einfache Abbildung der Prozessdaten 13 | IO-Link | C.Gemke |

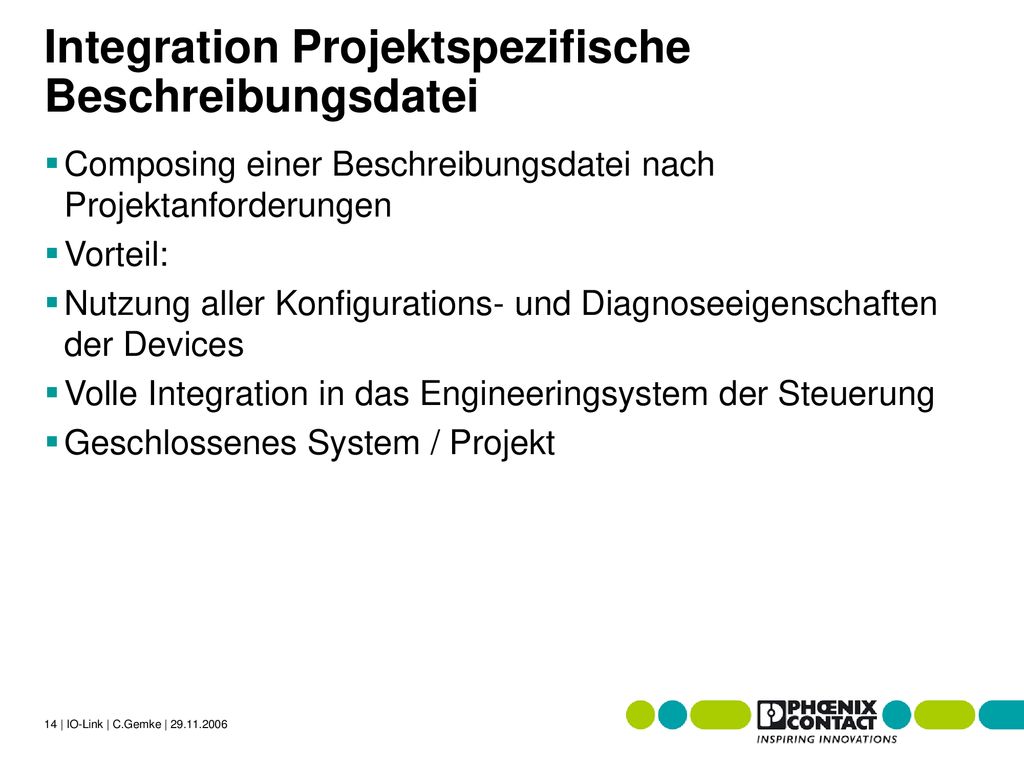

14 Integration Projektspezifische Beschreibungsdatei
Composing einer Beschreibungsdatei nach Projektanforderungen Vorteil: Nutzung aller Konfigurations- und Diagnoseeigenschaften der Devices Volle Integration in das Engineeringsystem der Steuerung Geschlossenes System / Projekt 14 | IO-Link | C.Gemke |

15 IO-Link Integration FDT / DTM
15 | IO-Link | C.Gemke |

16 IO-Link Integration FDT / DTM
Vorteile Systemunabhängige Beschreibung Netzwerkunabhängigkeit Unabhängig vom Zielsystem Einfache Abbildung durch generische Beschreibung Anbindung an Fremdsysteme mittels TCI 16 | IO-Link | C.Gemke |

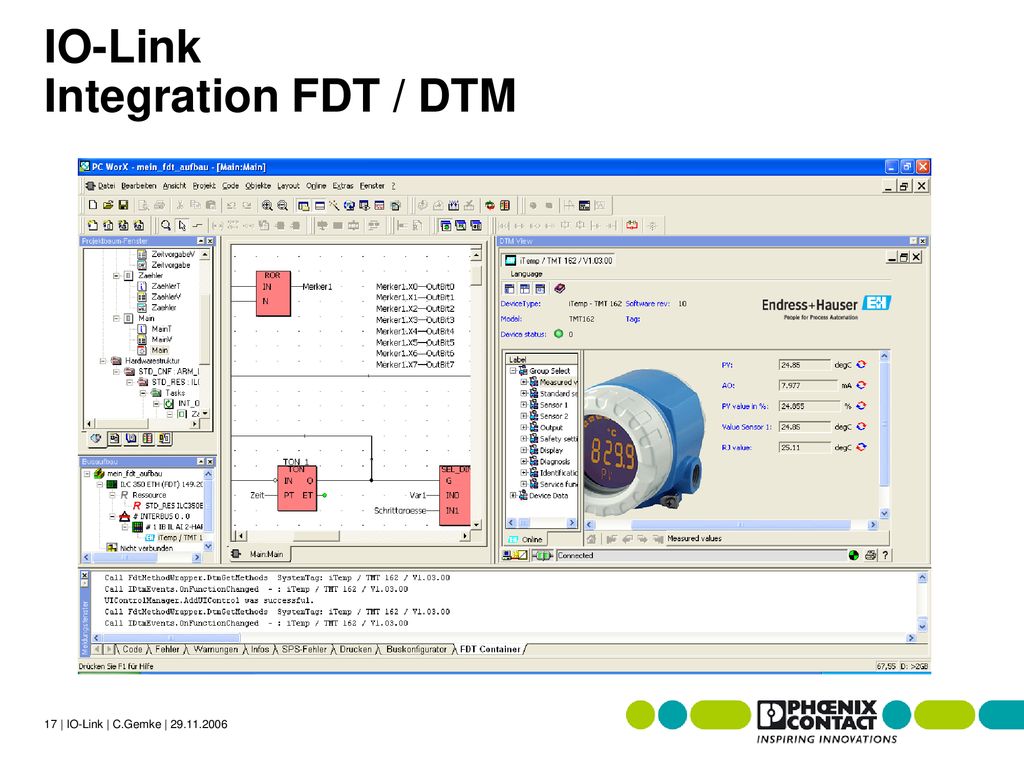

17 IO-Link Integration FDT / DTM
17 | IO-Link | C.Gemke |

18 Weitere Schritte Vorstellung erster Prototypen SPS/IPC/Drives Messe 2006 Einreichung IO-Link Spec zur IEC Normung Verfügbarkeit erster Serienprodukte ab 2007 Annex IO-Link zur FDT Spezifikation 18 | IO-Link | C.Gemke |

19 19 | IO-Link | C.Gemke |
