1 von Widerständen und Kondensatoren
Gemische Schaltungen von Widerständen und Kondensatoren Michael Funke – DL4EAX

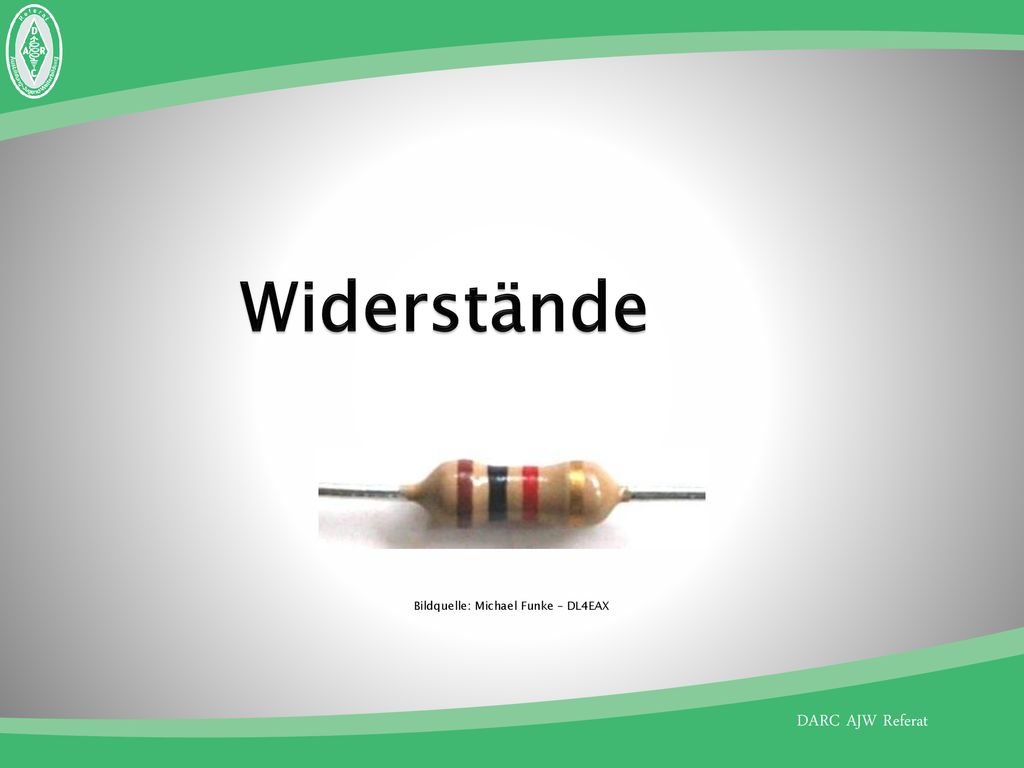

2 Widerstände Bildquelle: Michael Funke – DL4EAX

3 Gemischte Schaltungen
Hier berechnet man zuerst die Parallelschaltung von R2 und R3 und addiert dann R1 hinzu. 𝑅𝐺= 𝑅2∙𝑅3 𝑅2+𝑅3 +R1 Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

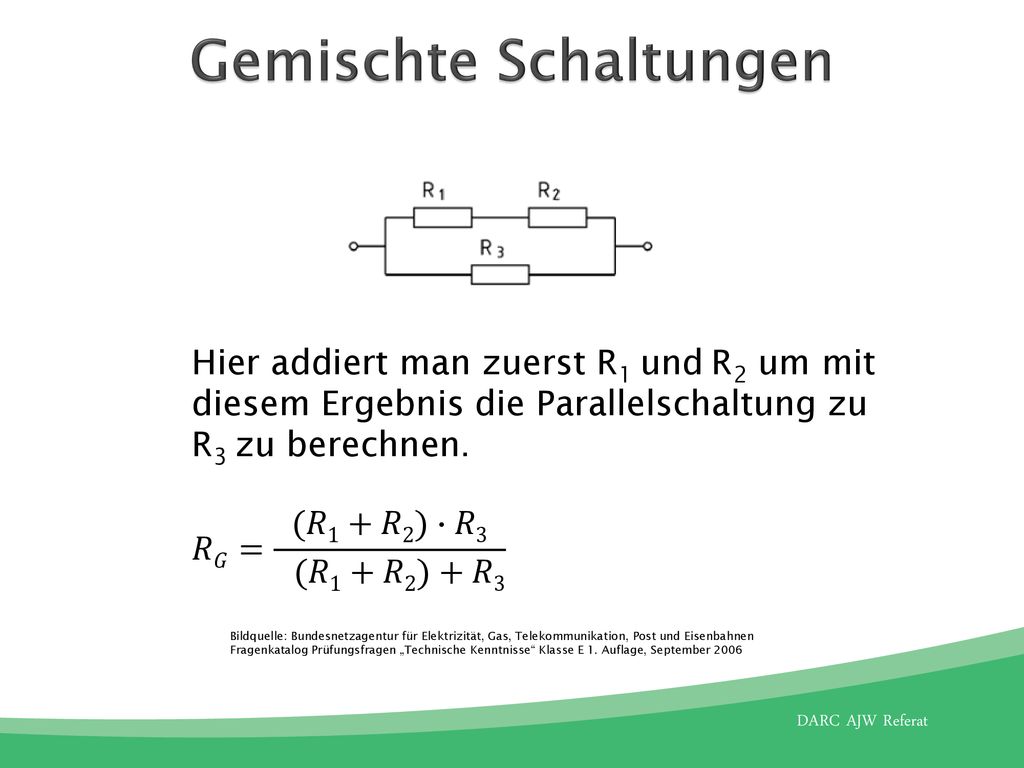

4 Gemischte Schaltungen
Hier addiert man zuerst R1 und R2 um mit diesem Ergebnis die Parallelschaltung zu R3 zu berechnen. 𝑅𝐺= (𝑅1+𝑅2)∙𝑅3 (𝑅1+𝑅2)+𝑅3 Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

5 Kondensatoren Bildquelle: Von Fabian ~ (Fabian R at de.wikipedia) - Eigenes Werk, CC BY-SA 3.0

6 Gemischte Schaltungen
Hier bieten sich 3 Schritte an: Einheiten angleichen Schaltung auflösen Schrittweise berechnen Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

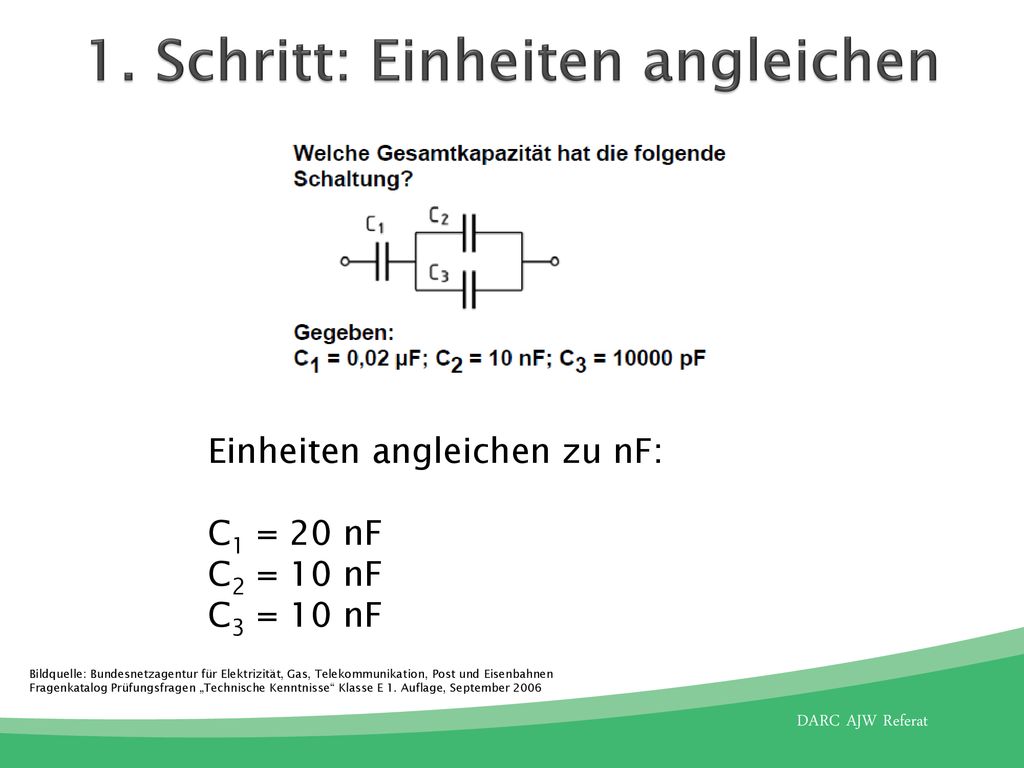

7 1. Schritt: Einheiten angleichen
Einheiten angleichen zu nF: C1 = 20 nF C2 = 10 nF C3 = 10 nF Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

8 2. Schritt: Schaltung auflösen
Schaltung auflösen: C2 und C3 sind parallel. Dazu ist C1 in Reihe. Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

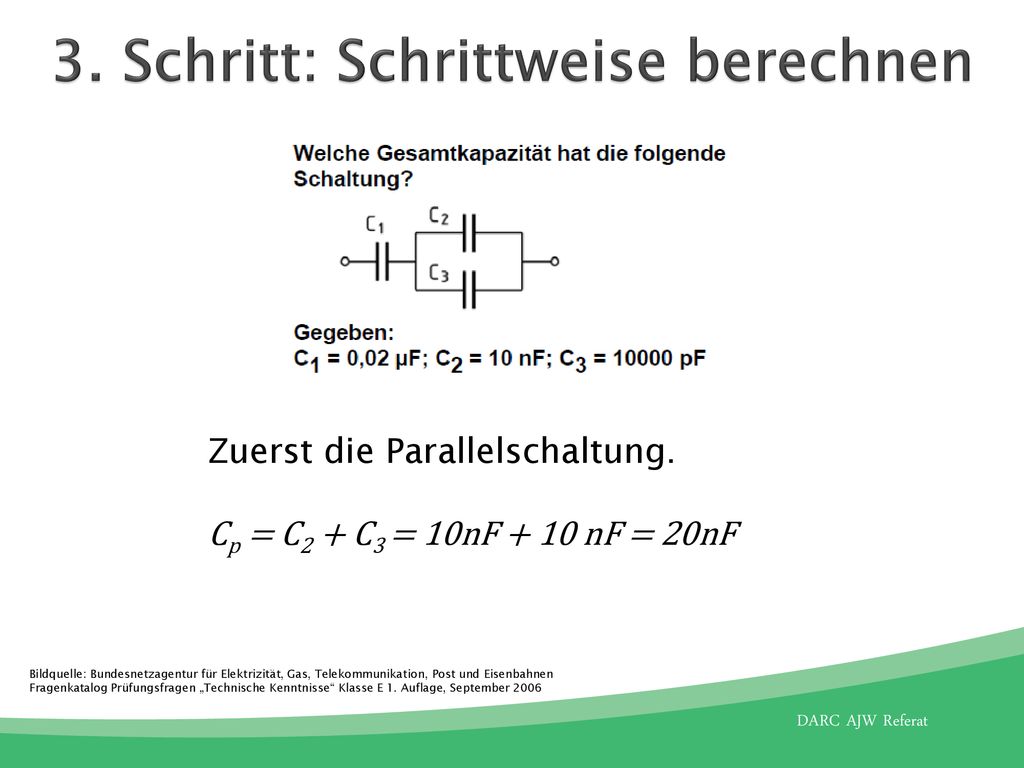

9 3. Schritt: Schrittweise berechnen
Zuerst die Parallelschaltung. Cp = C2 + C3 = 10nF + 10 nF = 20nF Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

10 3. Schritt: Schrittweise berechnen
Danach die Reihenschaltung: 𝐶𝐺= 𝐶1∙𝐶𝑝 𝐶1+𝐶𝑝 = 20𝑛𝐹∙20𝑛𝐹 20𝑛𝐹+20𝑛𝐹 = 400𝑛𝐹 40𝑛𝐹 =10nF Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

11 Das war schon alles Wer mehr wissen will, sollte jetzt fragen
