Heizen mit Sockelheizleisten

Präsentation zum Thema: "Heizen mit Sockelheizleisten"—  Präsentation transkript:

1 Heizen mit Sockelheizleisten
Die außergewöhnliche Heizkörper-Alternative: Warme und trockene Wände für ein angenehmes und gesundes Raumklima. Ihre Vorteile auf einen Blick: Angenehme Strahlungswärme durch erwärmte Raumwände Geringe Mikrostaubbelastung Schnelle Regelbarkeit mit Heizkreisverteiler- System Energie-Einsparung gegenüber Radiatoren- Heizungen Geringe Wassermenge in den Heizelementen Gleichmäßige Raumtemperatur Beugt Kondensat- / Schimmelpilzbildung vor © Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

2 Heizen mit Sockelheizleisten
Montage der Sockelheizleisten einfach und unkompliziert  › Maximale Registerlänge pro Heizkreis 12,5 m für Typ IVT-SHL-3 bzw. 7,5 m für Typ IVT-SHL-3D.  › Elemente auf jedes Maß zu schneidbar, Verbindung mit handelsüblichen Löt- / Pressfittings. › Bei Längen > 8 m sind zwischen zwei Heizregistern Kompensatoren einzubauen. Gibt es keine Möglichkeiten der Längenausdehnung, so ist ab einer Registerlänge von 3 m ebenfalls ein Kompensator in einer Ecke einzubauen. › Temperaturdifferenz VL – RL Δt ca. 5 K. › Regelung über bauseits eingebautes Thermostatventil oder mit elektronischen Raumtemperaturreglern bei Verteilermontage möglich.  › Abstand zwischen den Halte-Clipsen ca. 50 cm, bei Ecken ca. 15 cm Abstand zur Wand. © Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

3 Heizen mit Sockelheizleisten
© Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

4 Heizen mit Sockelheizleisten
Typ VL-Temp. [°C] Leistung [W/LFM] IVT-SHL-3 40 88 45 105 50 132 55 150 60 178 IVT-SHL-3D 40 149 45 178 50 220 55 255 60 302 © Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

5 Heizen mit Sockelheizleisten ein weiteres System
Energy-Com Sockelheizleisten werden in Deutschland hergestellt und zeichnen sich durch erstklassige Materialqualität, hohe Energieeinsparung und einfache Montage aus. Basisschiene und Blende bestehen aus 2 Millimeter starkem Aluminium mit einer hochwertigen Pulverbeschichtung. Das wasserführende Wärmeelement besteht aus zwei übereinander liegenden Kupferrohren mit einem Durchmesser von 15 Millimetern und einer Wandstärke von 1 Millimeter. Die Wärmeleitbleche bestehen aus 0,2 Millimeter starken trapezförmigen Lamellen, die auf die Wärmeleitrohre aufgepresst werden. Für diese Wärmeleitbleche verwenden wir ebenfalls Kupfer, da Kupfer eine besonders hohe Wärmeleitfähigkeit besitzt. Bei einer durchgehenden Heizleistenlänge über 15 m muß ein Dehnungsausgleich zwischen den Kupferrohren eingesetzt werden. Das Dehnungsausgleichstück ist im Lieferprogramm enthalten. © Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

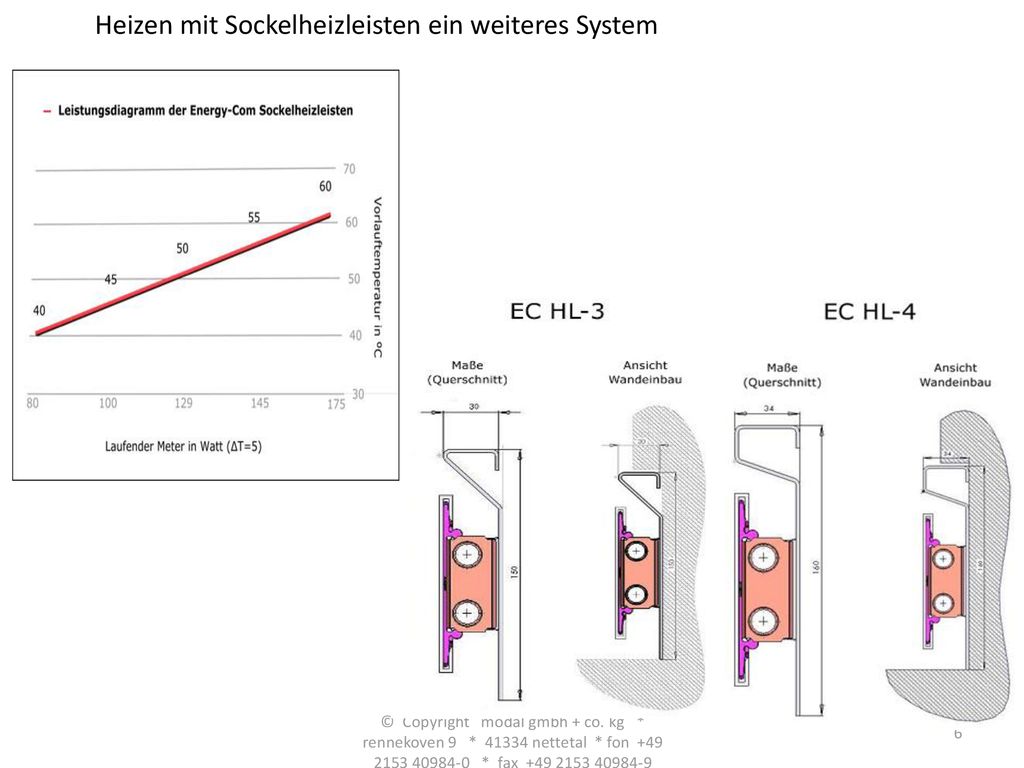

6 Heizen mit Sockelheizleisten ein weiteres System
© Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax

7 Heizen mit Sockelheizleisten ein weiteres System
© Copyright modal gmbh + co. kg * rennekoven 9 * nettetal * fon * fax
