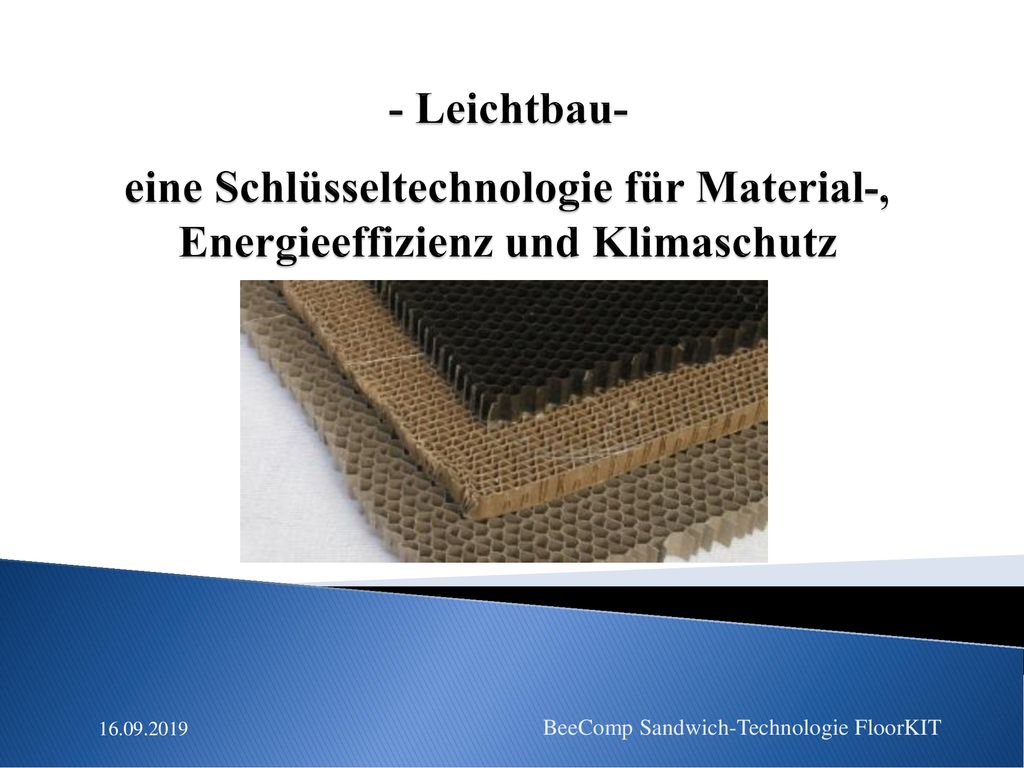

- Leichtbau- eine Schlüsseltechnologie für Material-, Energieeffizienz und Klimaschutz
BeeComp Sandwich-Technologie FloorKIT
2
BeeComp = Entwickler innovativer Sandwich-
materialien und Fertigungstechniken Kernmaterial: veredelte Papierwaben stabiles, leichtes und kostengünstiges Wabensystem BeeComp Sandwich-Technologie
3

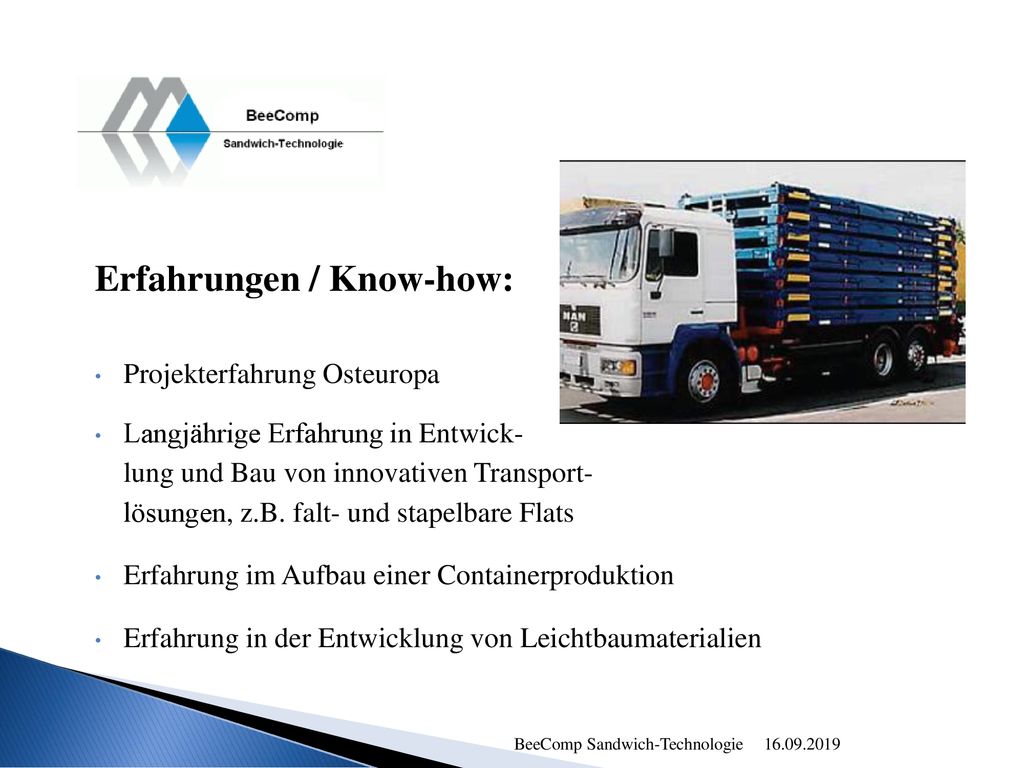

Erfahrungen / Know-how:
Projekterfahrung Osteuropa Langjährige Erfahrung in Entwick- lung und Bau von innovativen Transport- lösungen, z.B. falt- und stapelbare Flats Erfahrung im Aufbau einer Containerproduktion Erfahrung in der Entwicklung von Leichtbaumaterialien BeeComp Sandwich-Technologie
4

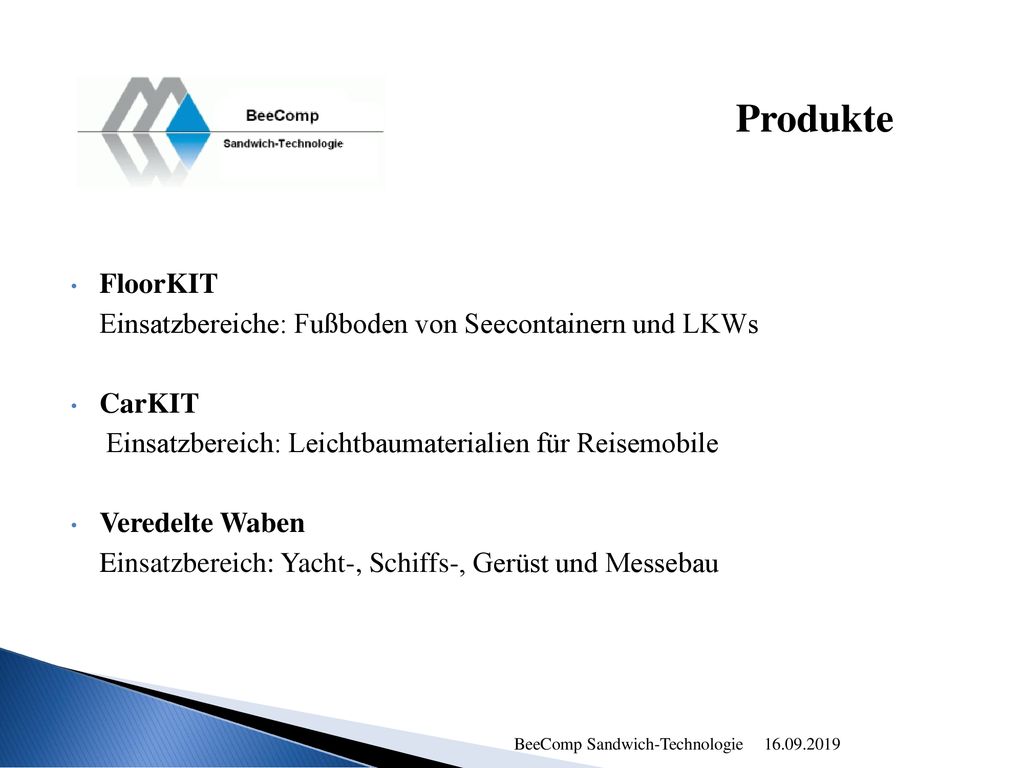

Produkte FloorKIT Einsatzbereiche: Fußboden von Seecontainern und LKWs
CarKIT Einsatzbereich: Leichtbaumaterialien für Reisemobile Veredelte Waben Einsatzbereich: Yacht-, Schiffs-, Gerüst und Messebau BeeComp Sandwich-Technologie
5
AllgemeineProduktmerkmale
ineinander geschachtelte sechseckige Papierwaben Materialoptimierung durch Veredelung führt zu Wasser- / Chemikalienbeständigkeit Ergebnis: innovatives, konkurrenzfähiges Sandwichmaterial geringes Gewicht hohe Festigkeit und Stabilität marktfähiger Preis BeeComp Sandwich-Technologie
6

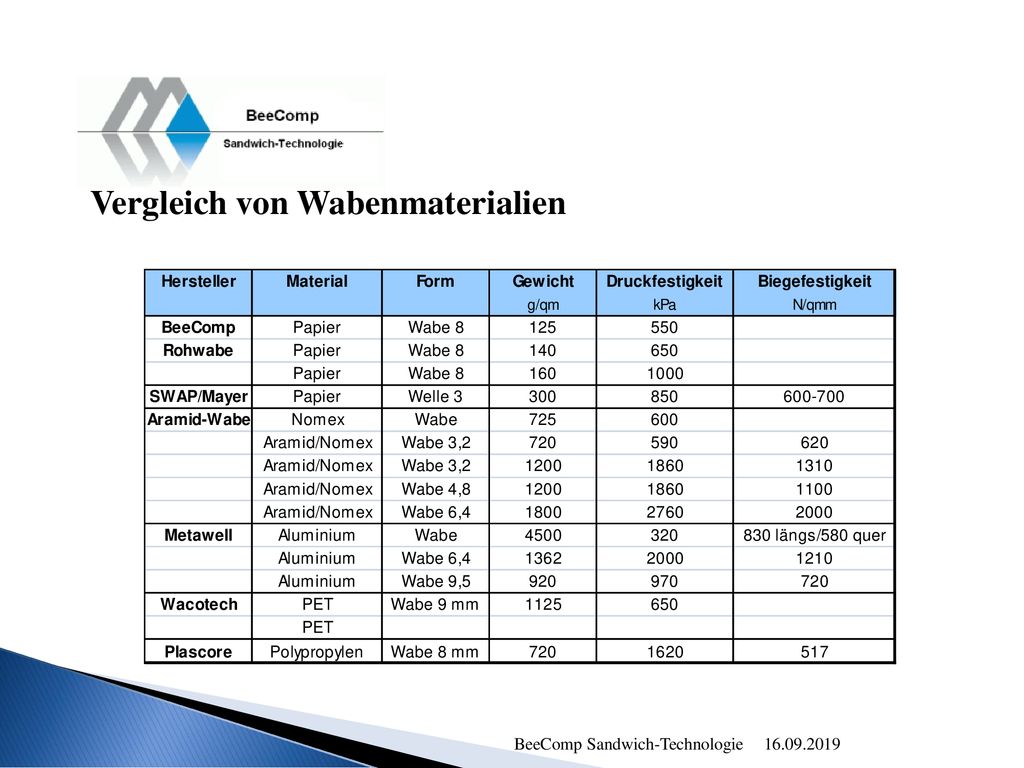

Vergleich von Wabenmaterialien
BeeComp Sandwich-Technologie
7

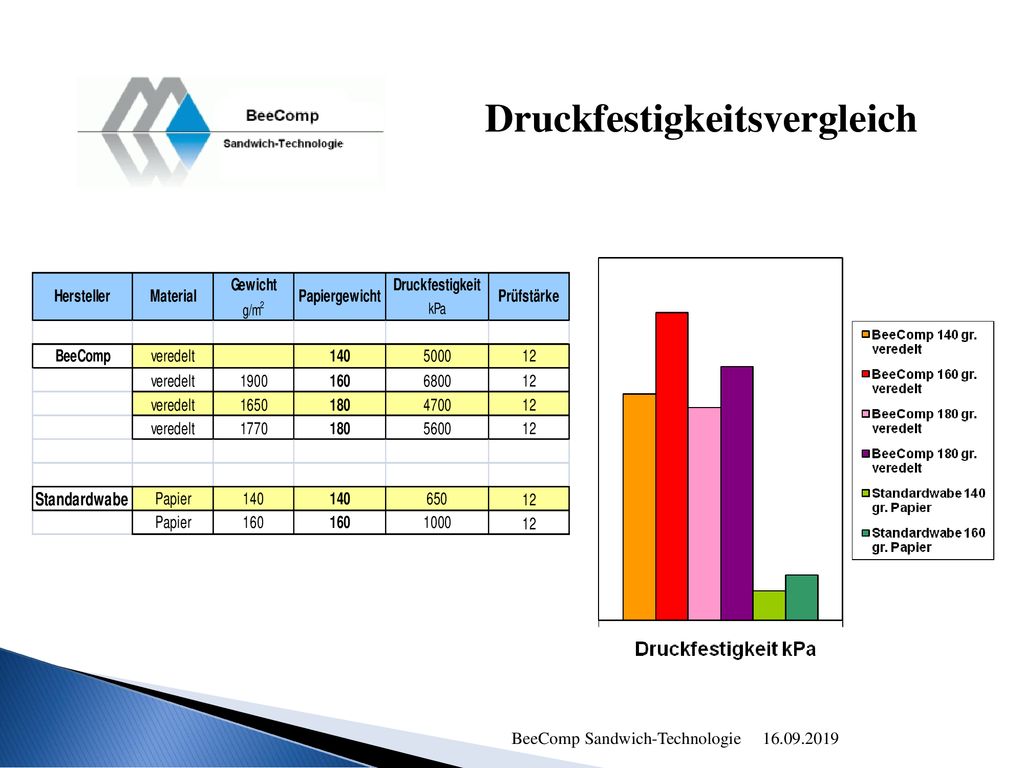

Druckfestigkeitsvergleich
BeeComp Sandwich-Technologie
8
Versuchsaufbau BeeComp Sandwich-Technologie
9

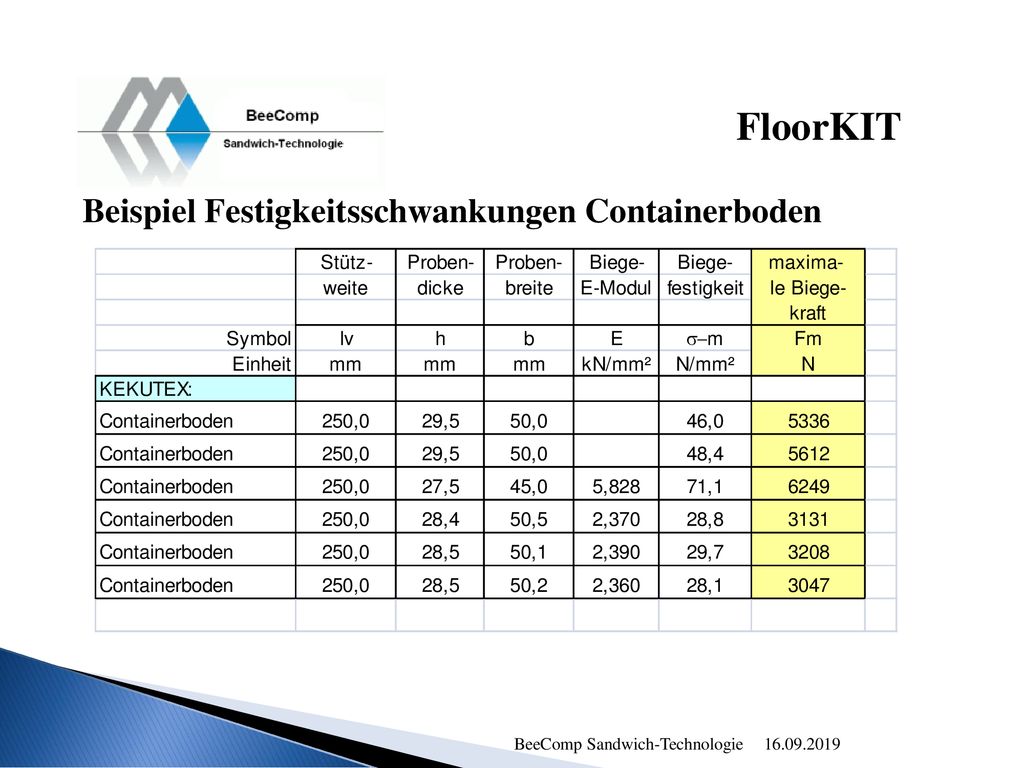

FloorKIT Beispiel Festigkeitsschwankungen Containerboden
BeeComp Sandwich-Technologie
10

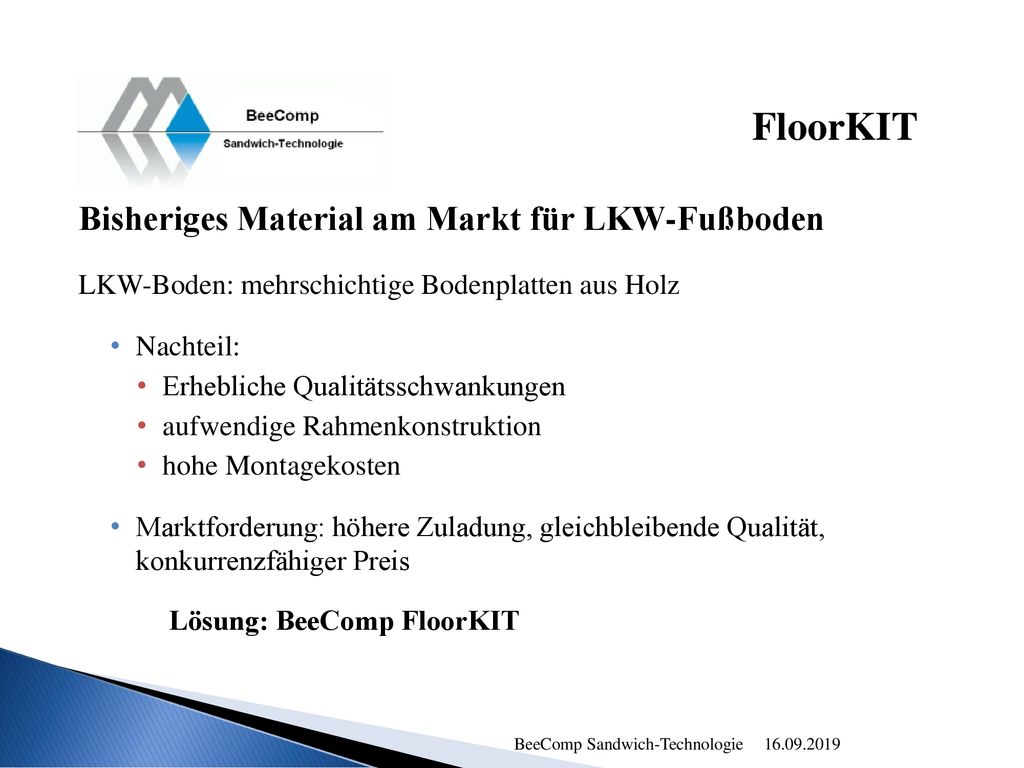

FloorKIT Bisheriges Material am Markt für LKW-Fußboden
LKW-Boden: mehrschichtige Bodenplatten aus Holz Nachteil: Erhebliche Qualitätsschwankungen aufwendige Rahmenkonstruktion hohe Montagekosten Marktforderung: höhere Zuladung, gleichbleibende Qualität, konkurrenzfähiger Preis Lösung: BeeComp FloorKIT BeeComp Sandwich-Technologie
11

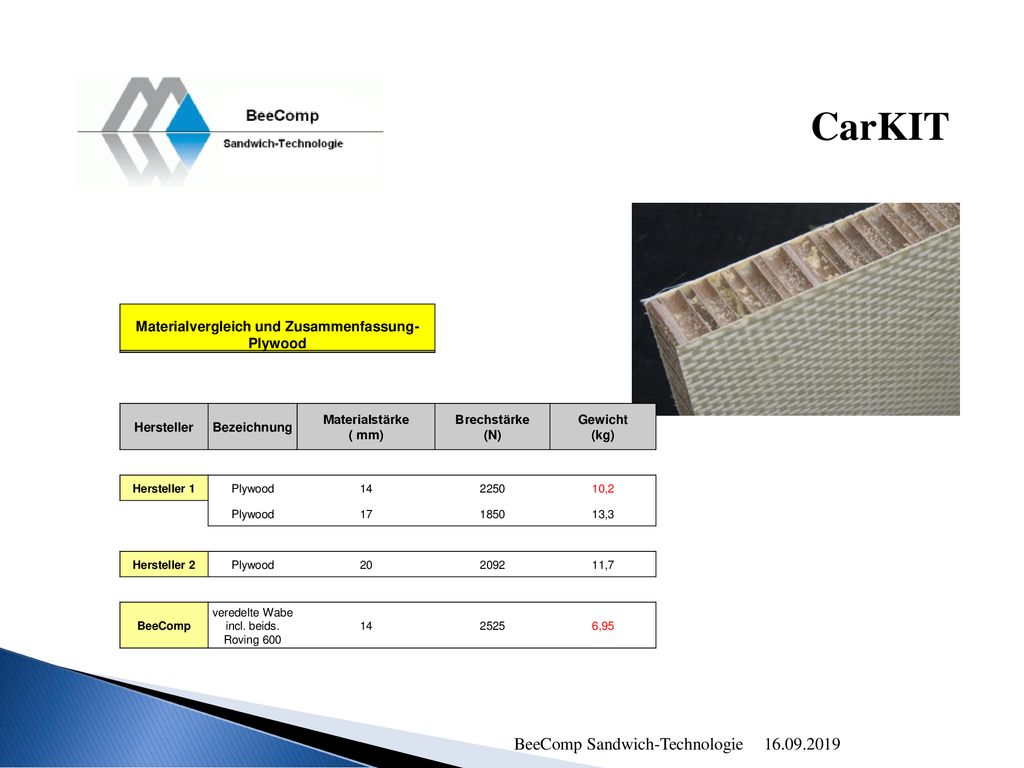

Materialvergleich und Zusammenfassung- Plywood
CarKIT Materialvergleich und Zusammenfassung- Plywood Hersteller Bezeichnung Materialstärke ( mm) Brechstärke (N) Gewicht (kg) Hersteller 1 Plywood 14 2250 10,2 17 1850 13,3 Hersteller 2 20 2092 11,7 BeeComp veredelte Wabe incl. beids. Roving 600 2525 6,95 BeeComp Sandwich-Technologie
12

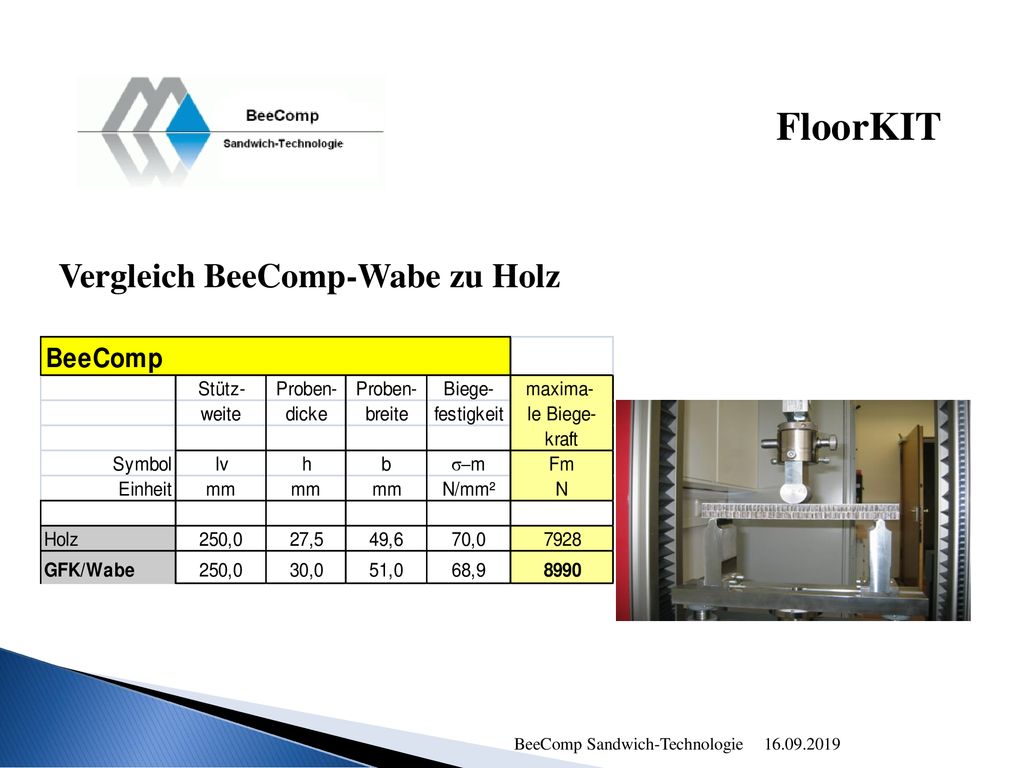

FloorKIT Vergleich BeeComp-Wabe zu Holz BeeComp Sandwich-Technologie
13

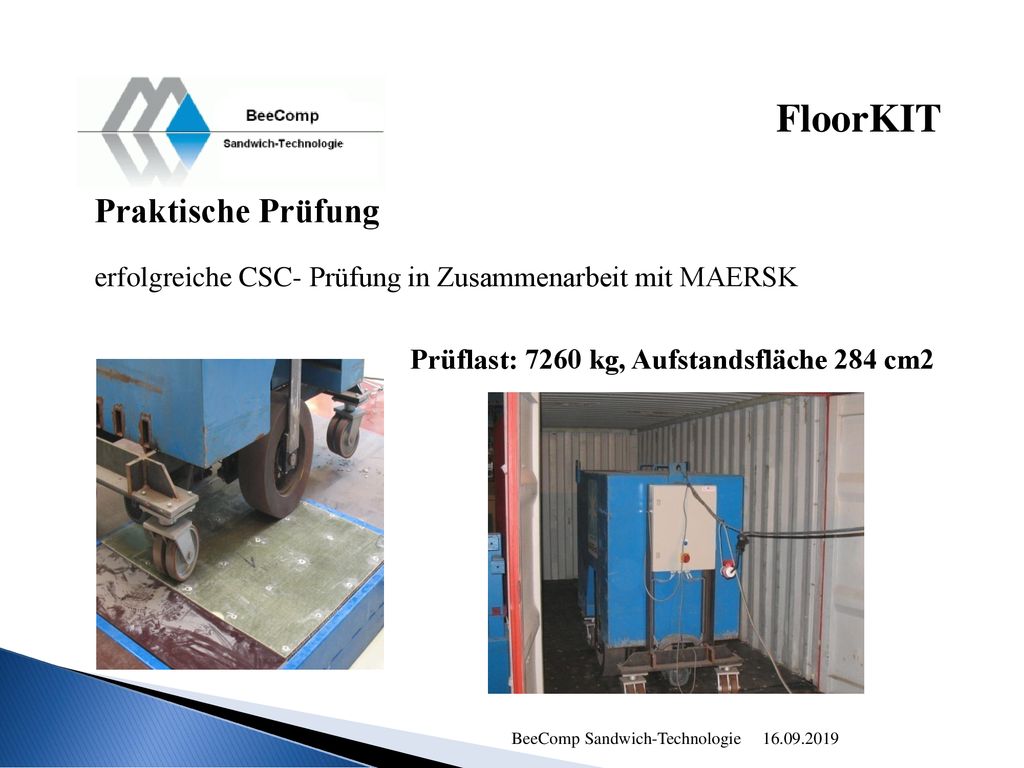

FloorKIT Praktische Prüfung
erfolgreiche CSC- Prüfung in Zusammenarbeit mit MAERSK Prüflast: 7260 kg, Aufstandsfläche 284 cm2 BeeComp Sandwich-Technologie
14

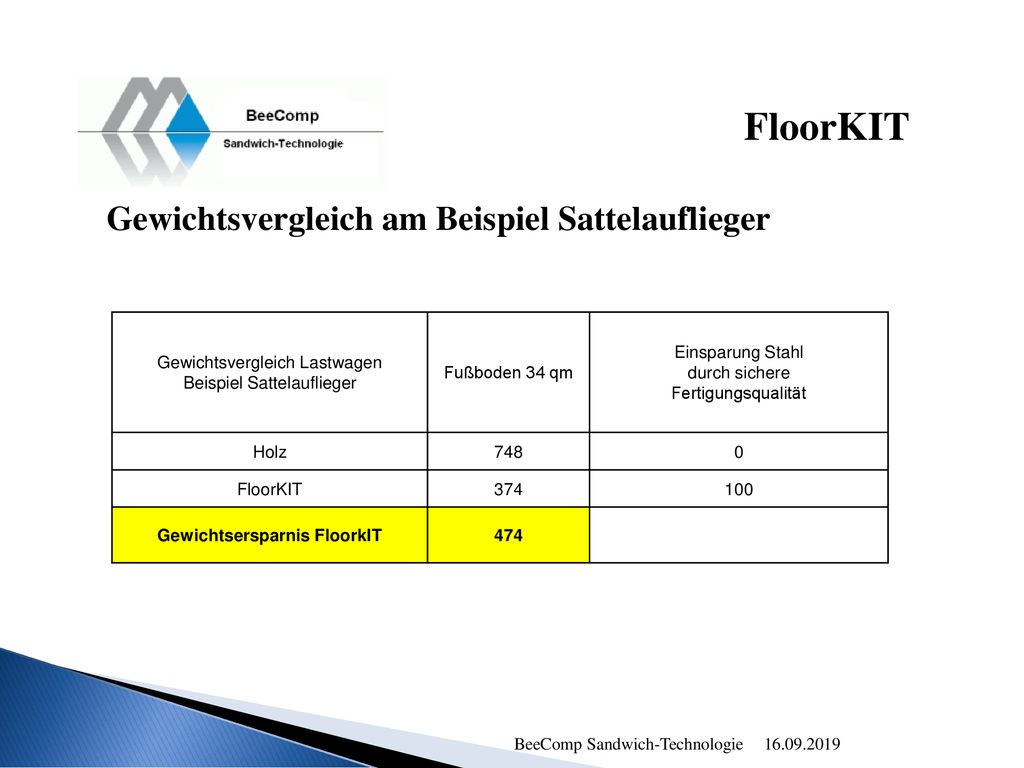

Gewichtsersparnis FloorkIT
Gewichtsvergleich am Beispiel Sattelauflieger Gewichtsvergleich Lastwagen Beispiel Sattelauflieger Fußboden 34 qm Einsparung Stahl durch sichere Fertigungsqualität Holz 748 FloorKIT 374 100 Gewichtsersparnis FloorkIT 474 BeeComp Sandwich-Technologie
15

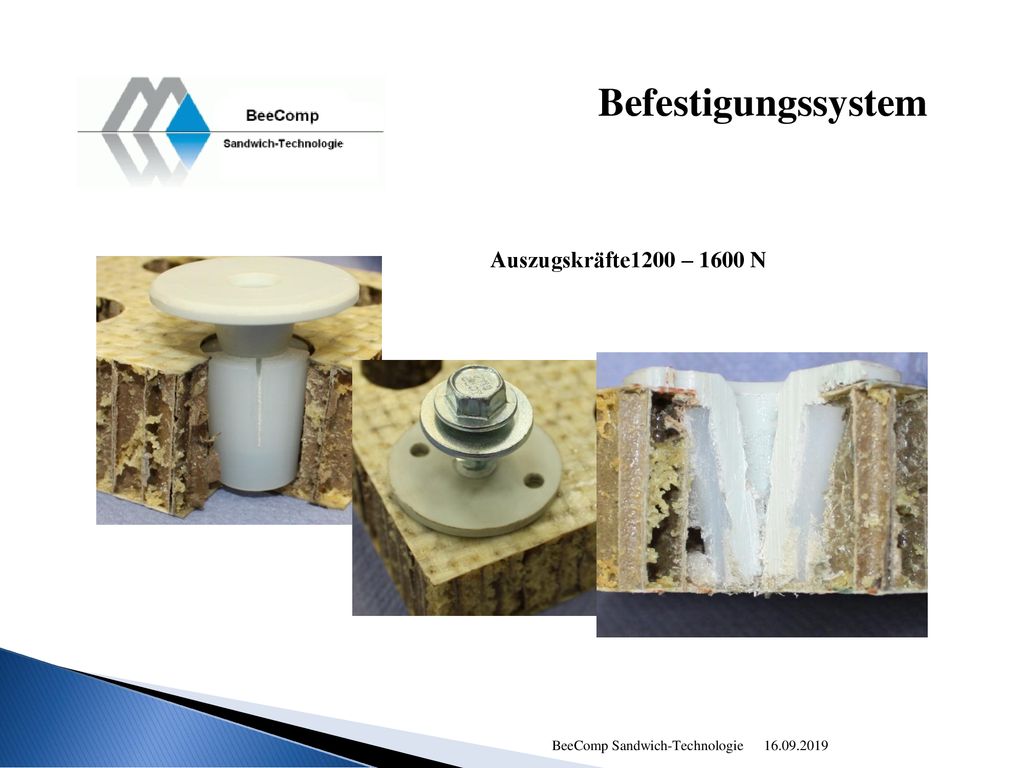

Befestigungssystem Auszugskräfte1200 – 1600 N
BeeComp Sandwich-Technologie
