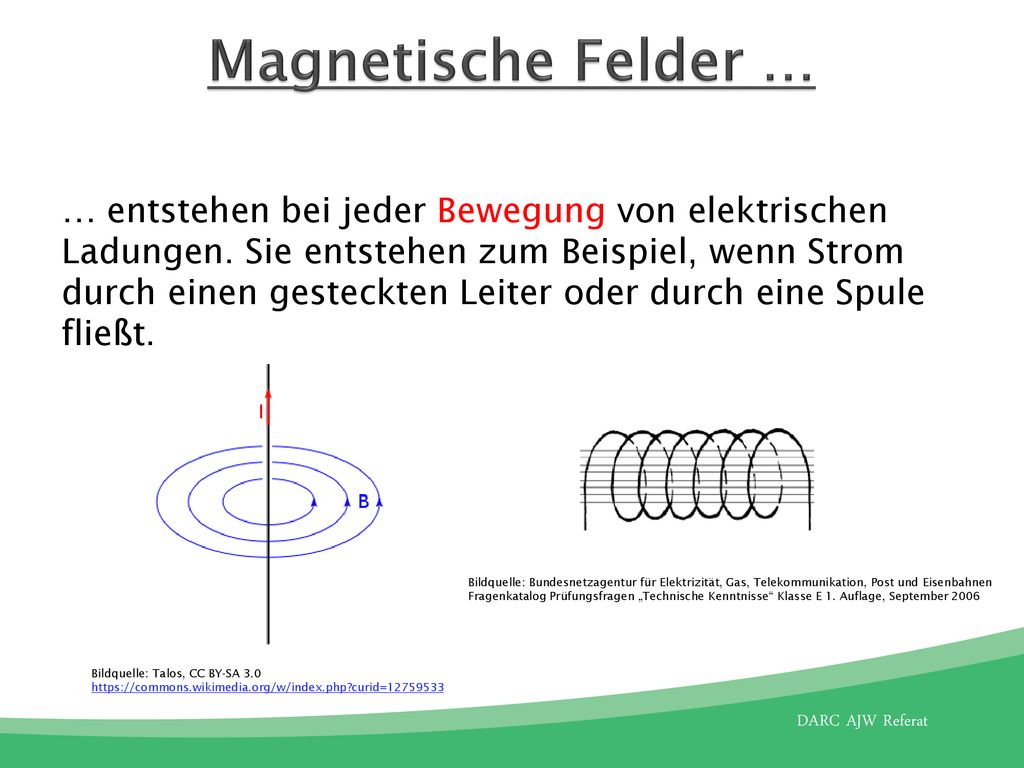

2 Magnetische Felder … … entstehen bei jeder Bewegung von elektrischen Ladungen. Sie entstehen zum Beispiel, wenn Strom durch einen gesteckten Leiter oder durch eine Spule fließt. Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006 Bildquelle: Talos, CC BY-SA 3.0

3 Ein magnetisches Feld …
… entsteht zum Beispiel auch bei einer Antenne. Bei dem Bild einer Vertikalantenne sieht man die magnetischen Feldlinien (x). Zusammen mit den elektrischen Feldlinien entsteht ein elektromagnetisches Feld, dazu später mehr. Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

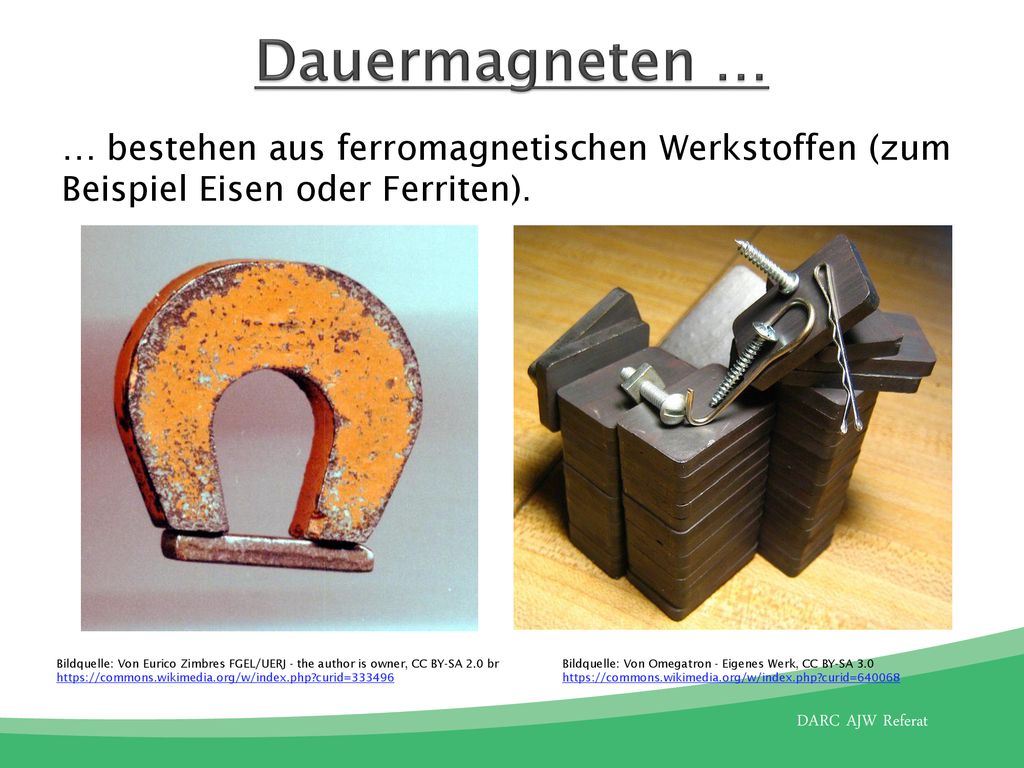

4 Dauermagneten … … bestehen aus ferromagnetischen Werkstoffen (zum Beispiel Eisen oder Ferriten). Bildquelle: Von Eurico Zimbres FGEL/UERJ - the author is owner, CC BY-SA 2.0 br Bildquelle: Von Omegatron - Eigenes Werk, CC BY-SA 3.0

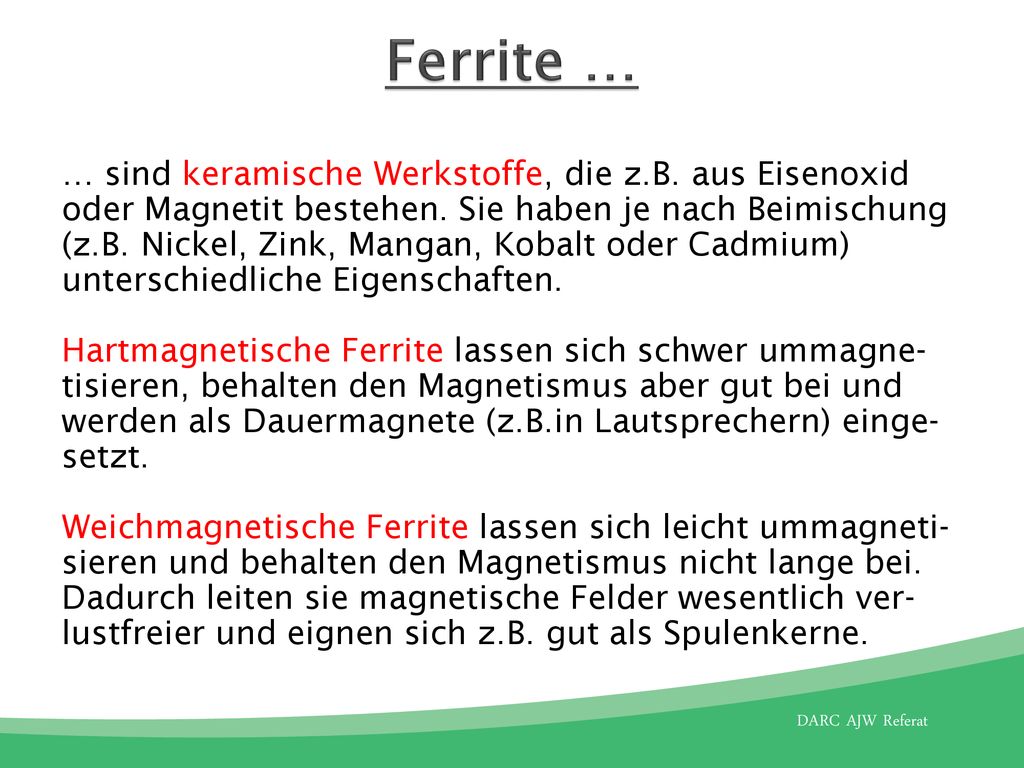

5 Ferrite … … sind keramische Werkstoffe, die z.B. aus Eisenoxid oder Magnetit bestehen. Sie haben je nach Beimischung (z.B. Nickel, Zink, Mangan, Kobalt oder Cadmium) unterschiedliche Eigenschaften. Hartmagnetische Ferrite lassen sich schwer ummagne-tisieren, behalten den Magnetismus aber gut bei und werden als Dauermagnete (z.B.in Lautsprechern) einge-setzt. Weichmagnetische Ferrite lassen sich leicht ummagneti-sieren und behalten den Magnetismus nicht lange bei. Dadurch leiten sie magnetische Felder wesentlich ver-lustfreier und eignen sich z.B. gut als Spulenkerne.

6 Bei einem Drehspulmessgerät …

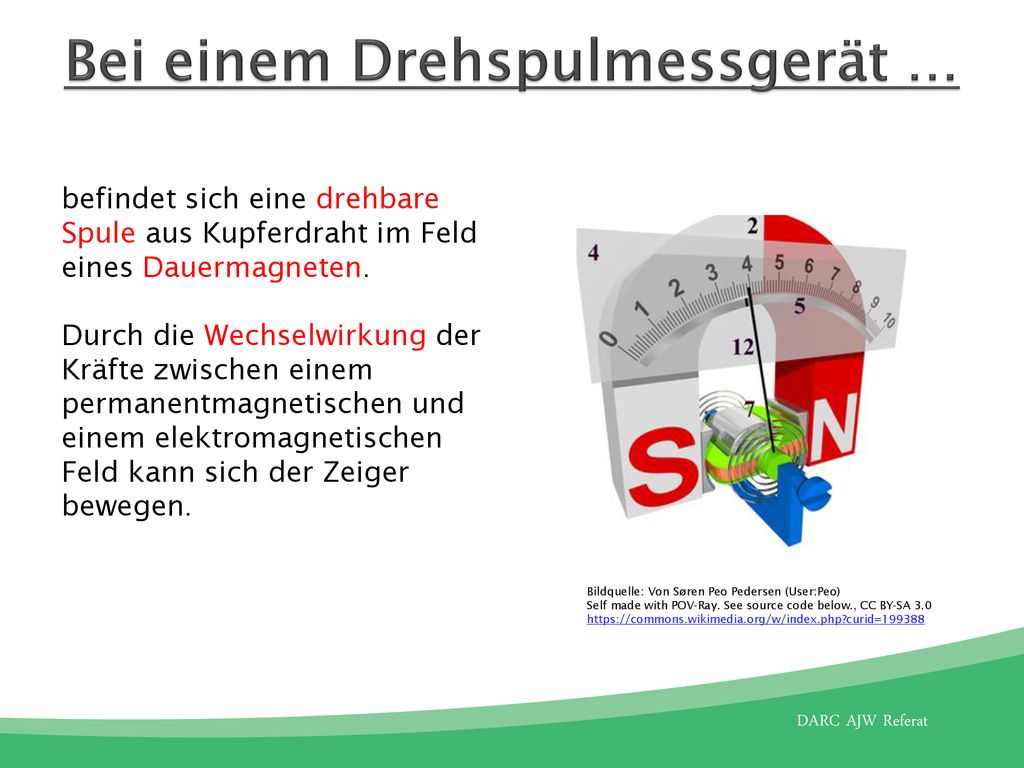

befindet sich eine drehbare Spule aus Kupferdraht im Feld eines Dauermagneten. Durch die Wechselwirkung der Kräfte zwischen einem permanentmagnetischen und einem elektromagnetischen Feld kann sich der Zeiger bewegen. Bildquelle: Von Søren Peo Pedersen (User:Peo) Self made with POV-Ray. See source code below., CC BY-SA 3.0

7 Eine andere Art von Wechselwirkung…

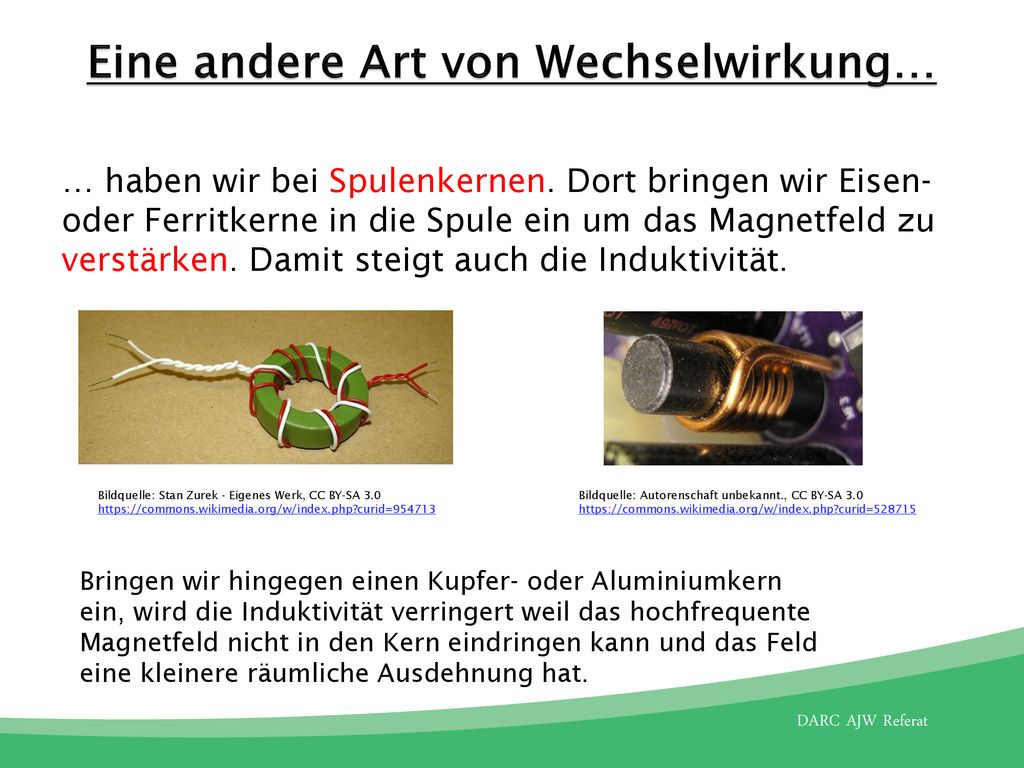

… haben wir bei Spulenkernen. Dort bringen wir Eisen- oder Ferritkerne in die Spule ein um das Magnetfeld zu verstärken. Damit steigt auch die Induktivität. Bildquelle: Stan Zurek - Eigenes Werk, CC BY-SA 3.0 Bildquelle: Autorenschaft unbekannt., CC BY-SA 3.0 Bringen wir hingegen einen Kupfer- oder Aluminiumkern ein, wird die Induktivität verringert weil das hochfrequente Magnetfeld nicht in den Kern eindringen kann und das Feld eine kleinere räumliche Ausdehnung hat.

8 Mathematische Zusammenhänge

9 Die magnetische Feldstärke H…
… wird in der Einheit Ampere / Meter (A/m) gemessen. Für eine Ringspule gilt folgende Formel: 𝐻= 𝐼 ∙𝑁 𝑙𝑚 H = magnet. Feldstärke in Ampere / m I = Stromstärke in Ampere N = Windungszahl lm = mittlere Feldlinienlänge in Meter

10 Anwendung der Formel Gegeben ist eine Ringkernspule mit einen mittleren Durchmesser von 3,2 cm und 6 Windungen Kupferdraht. Wie groß ist die mittlere magnetische Feldstärke im Ringkern, wenn der Strom 4 A beträgt? 𝐻= 𝐼 ∙𝑁 𝑙𝑚 = 4 𝐴 ∙ 6 0,032𝑚 ∙ 𝜋 =238,7 A/m Hinweis: Wir rechnen zuerst den Durchmesser in m um. Danach wird mit 𝜋 multipliziert um den Umfang zu berechnen. →𝑈𝑚𝑓𝑎𝑛𝑔=𝐷𝑢𝑟𝑐ℎ𝑚𝑒𝑠𝑠𝑒𝑟 ∙ 𝜋

11 Die magnetische Flussdichte B …

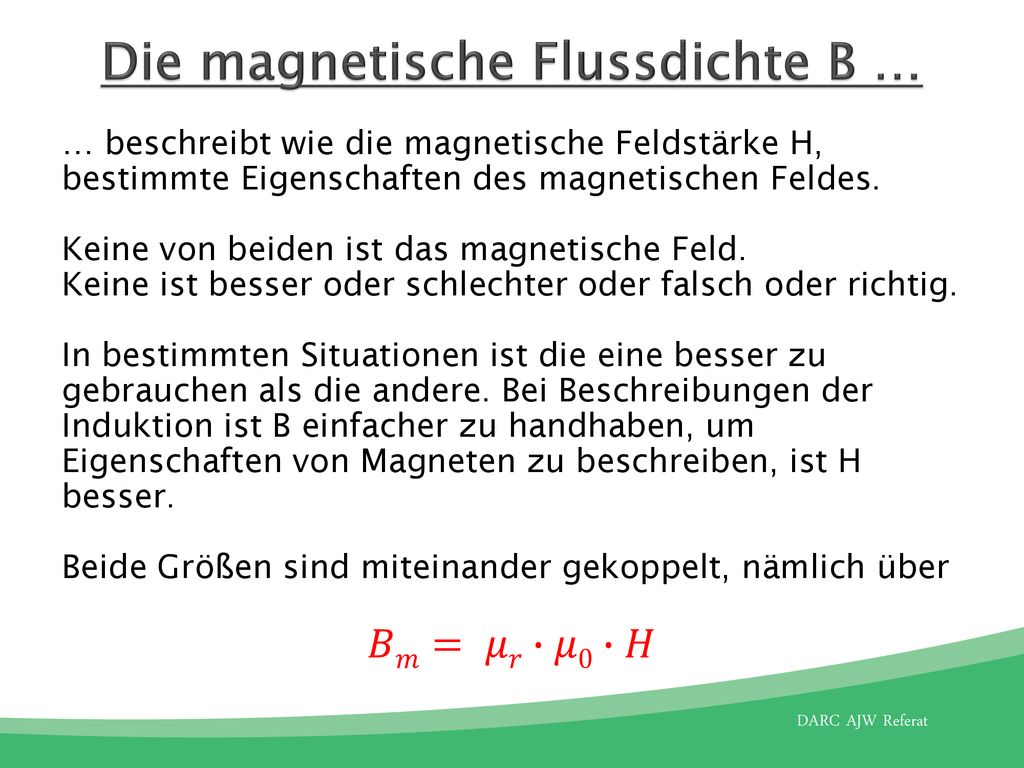

… beschreibt wie die magnetische Feldstärke H, bestimmte Eigenschaften des magnetischen Feldes. Keine von beiden ist das magnetische Feld. Keine ist besser oder schlechter oder falsch oder richtig. In bestimmten Situationen ist die eine besser zu gebrauchen als die andere. Bei Beschreibungen der Induktion ist B einfacher zu handhaben, um Eigenschaften von Magneten zu beschreiben, ist H besser. Beide Größen sind miteinander gekoppelt, nämlich über 𝐵𝑚= 𝜇𝑟∙𝜇0∙𝐻

12 Erklärung der Formel 𝐵𝑚= 𝜇𝑟∙𝜇0∙𝐻
B = magnetische Flussdichte in Tesla (Vs/m²) H = magnetische Feldstärke in A/m μr = relative Permeabilitätszahl μ0 = magnetische Feldkonstante (1,2566•10–6 Vs/Am) Die magnetische Permeabilität bestimmt die Fähigkeit von Materialien, eine Magnetfeld zu verstärken oder abzuschwächen. Luft ist neutral und hat damit μr = 1. Die magnetische Feldkonstante ist eine physikalische Konstante und gibt das Verhältnis der magnetischen Flussdichte zur magnetischen Feldstärke im Vakuum an.

13 Anwendung der Formel Eine Luftspule erzeugt eine Feldstärke von 5000 A/m. Wie groß ist die magnetische Flussdichte? 𝐵𝑚= 𝜇𝑟∙𝜇0∙𝐻 Bm = 1 ∙ (1,2566 𝑉𝑠 ∙ 10 – 6 ) ∙ 500 𝐴 𝐴 ∙ 𝑚 ∙𝑚 =6,283 𝑚𝑇 B = magnetische Flussdichte in Tesla (Vs/m²) H = magnetische Feldstärke in A/m μr = relative Permeabilitätszahl, hier 1 weil Luft μ0 = magnetische Feldkonstante (1,2566•10–6 Vs/Am)
