Reihenschaltung (auch Serienschaltung genannt)

Präsentation zum Thema: "Reihenschaltung (auch Serienschaltung genannt)"—  Präsentation transkript:

1 Reihenschaltung (auch Serienschaltung genannt)
von Widerständen, Spulen und Kondensatoren Michael Funke – DL4EAX

2 Wie verhalten sich Strom und Spannung?

3 Stromverteilung Der Strom (I) wird durch den Gesamtwiderstand bestimmt und ist überall gleich groß. Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006 Modifiziert durch Michael Funke – DL4EAX

4 Spannungsverteilung 𝑈𝐺=𝑈1+𝑈2 𝑈2 𝑈𝐺 = 𝑅2 𝑅1+𝑅2 𝑈2= 𝑅2 𝑅1+𝑅2 ∙ 𝑈𝐺

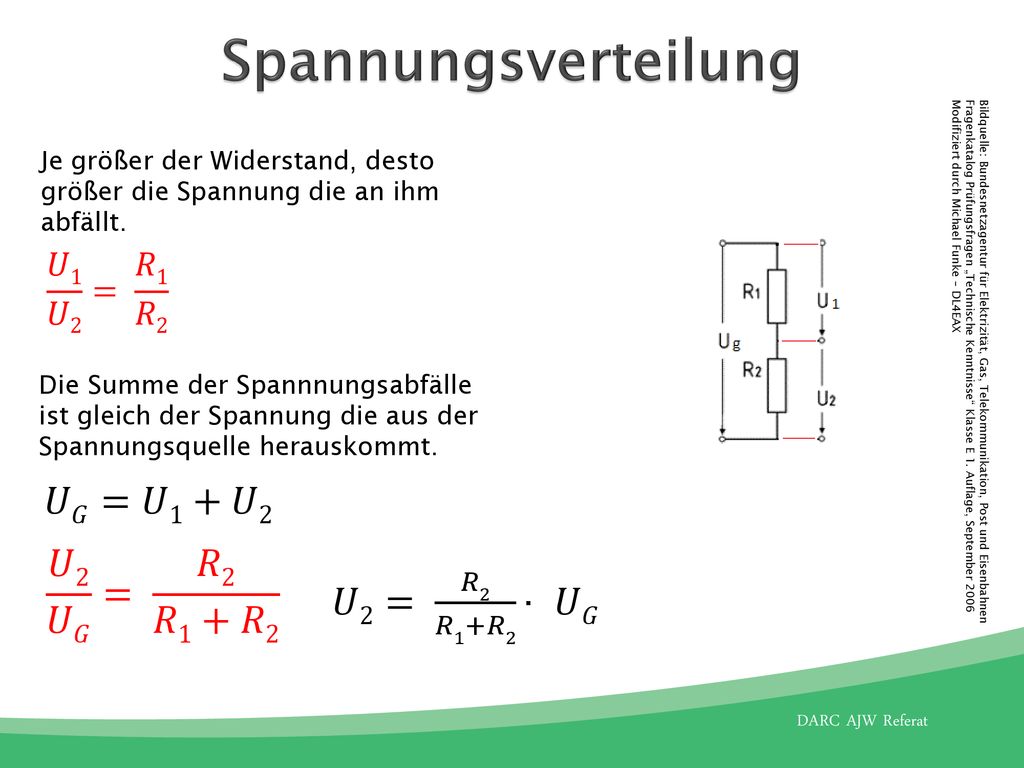

Je größer der Widerstand, desto größer die Spannung die an ihm abfällt. 𝑈1 𝑈2 = 𝑅1 𝑅2 Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006 Modifiziert durch Michael Funke – DL4EAX Die Summe der Spannnungsabfälle ist gleich der Spannung die aus der Spannungsquelle herauskommt. 𝑈𝐺=𝑈1+𝑈2 𝑈2 𝑈𝐺 = 𝑅2 𝑅1+𝑅2 𝑈2= 𝑅2 𝑅1+𝑅2 ∙ 𝑈𝐺

5 Spannungsverteilung 𝑈2= 𝑅2 𝑅1+𝑅2 ∙ 𝑈𝐺
Beispiel für UG von 24 V und R1 500Ω und R2 1kΩ. 𝑈2= 𝑅2 𝑅1+𝑅2 ∙ 𝑈𝐺 𝑈2= Ω 500Ω Ω ∙ 24 𝑉𝑜𝑙𝑡 𝑈2= 16 𝑉𝑜𝑙𝑡 Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse E 1. Auflage, September 2006

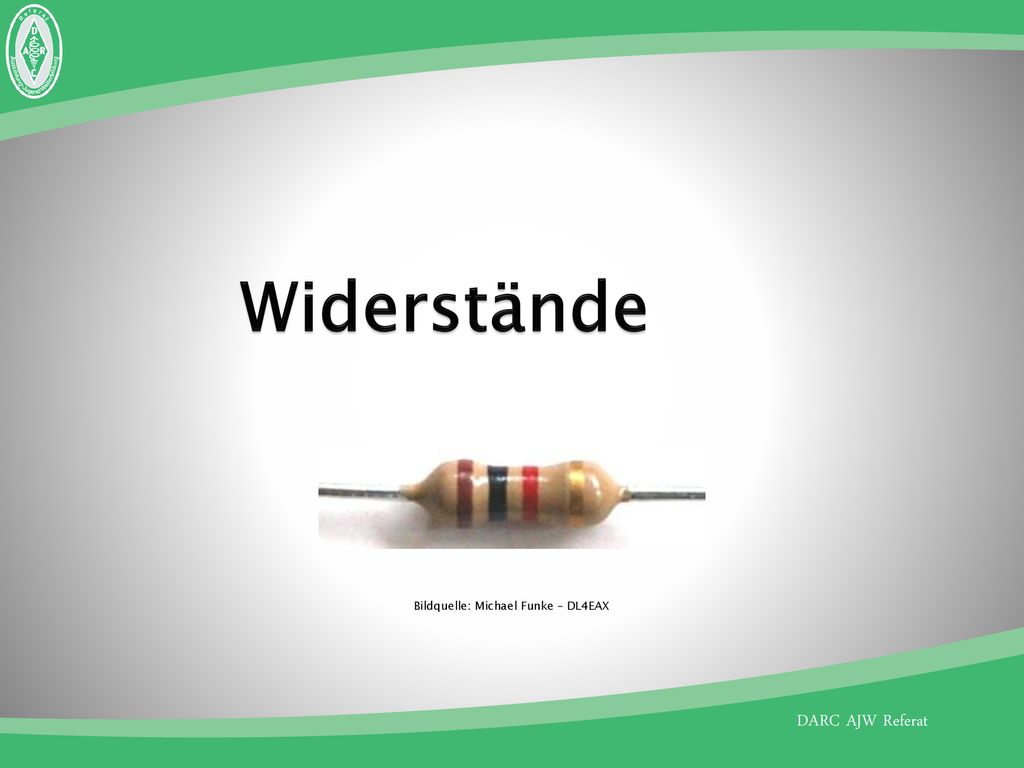

6 Widerstände Bildquelle: Michael Funke – DL4EAX

7 Reihenschaltung von Widerständen
RG = R1 + R2 + R3 Beispiel: RG = 100 Ω Ω Ω = 600 Ω Bildquelle: Michael Funke – DL4EAX

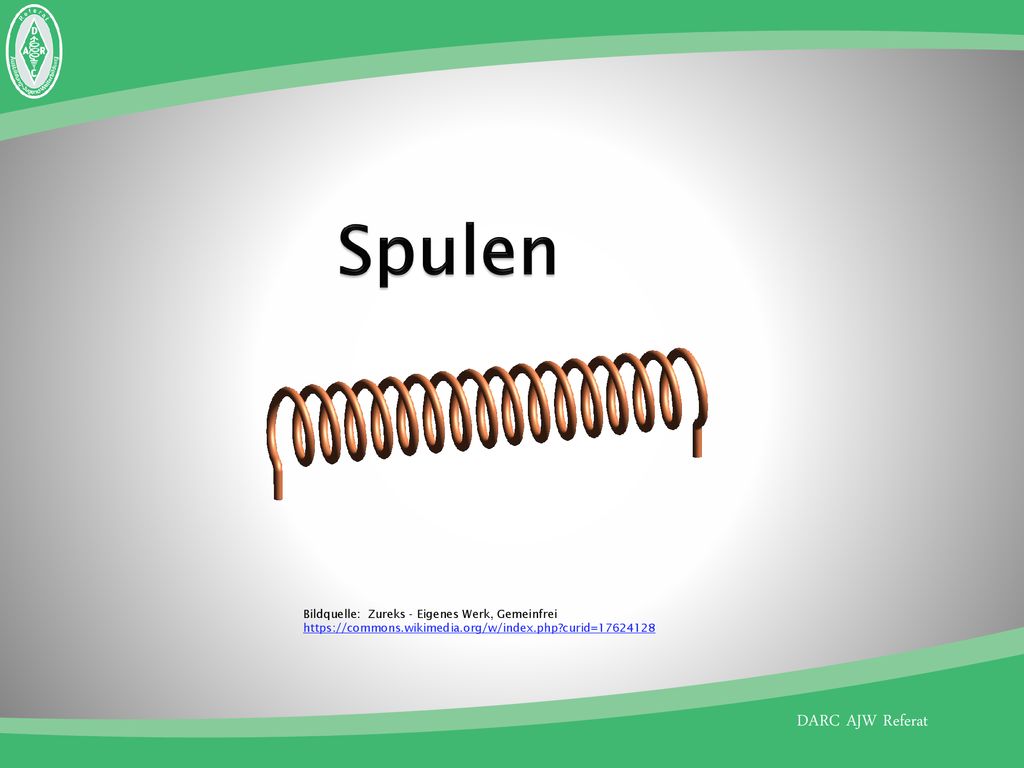

8 Spulen Bildquelle: Zureks - Eigenes Werk, Gemeinfrei

9 Reihenschaltung von Spulen
Da der Strom entscheidend für das Entstehen des Magnetfeldes ist, gilt die gleiche Formel wie bei Widerständen. LG = L1 + L2 + L3

10 Reihenschaltung von Spulen
Anwendungsfälle: Häufig ist eine berechnete Induktivität als Spule nicht vorhanden. Stattdessen werden zwei oder mehr Spulen in Reihe geschaltet, um auf den berechneten Wert zu kommen.

11 Kondensatoren Bildquelle: Von Fabian ~ (Fabian R at de.wikipedia) - Eigenes Werk, CC BY-SA 3.0

12 Reihenschaltung von Kondensatoren
Da die Spannung entscheidend für das Entstehen des elektrischen Feldes ist (und diese sich aufteilt), ist es genau umgekehrt wie bei Widerständen und Spulen. 1 CG = 1 C1 + 1 C2 + 1 C3 Vereinfacht für 2 Kondensatorem: 𝐶𝐺= 𝐶1∙𝐶2 𝐶1+𝐶2

13 Reihenschaltung von Kondensatoren
Anwendungsfälle: Bei hohen Spannungen werden mehrere Kondensatoren in Reihe geschaltet, um die Gefahr eines Durchschlags zu verhindern. Dabei ist hilfreich, dass sich die Gesamtspannung an den Kondensatoren aufteilt.
