1 Kondensator Michael Funke – DL4EAX
Kapitel Fragen TC201 bis TC209 Michael Funke – DL4EAX

2 Der Kondensator an Gleichspannung
Ein Kondensator kann in einem Gleichstromkreis elektrische Ladung und die damit zusammenhängende Energie in einem elektrischen Feld speichern. Je größer der Plattenabstand, desto kleiner die Kapazität. Bildquelle: Von Cepheiden - Eigenes Werk, CC BY-SA 3.0

3 Der Kondensator an Gleichspannung
Sobald ein Kondensator mit einer Gleichspannungsquelle verbunden ist, springt der Strom auf den Maximalwert. Je länger der Ladevorgang dauert, desto weniger Strom fließt. Während der Strom in Richtung Null sinkt, steigt die Spannung auf den Maximalwert. Je größer die Spannung wird, umso größer wird der Widerstand des Kondensators. Ist der Kondensator voll, fließt kein Strom mehr und der Kondensatorwiderstand ist unendlich groß. Der Kondensator wirkt wie eine Sperre für den Gleichstrom. Bildquelle: Michael Funke – DL4EAX

4 Der Kondensator an Wechselspannung
Bei einem Kondensator folgt die Spannung dem Strom um 90° (1/4 Schwingung) nach, weil sich der Konden-sator zuerst aufladen muss. Bildquelle: Von Hyperstryke - In Inkscape selbst erstellt, Gemeinfrei

5 Blindwiderstand

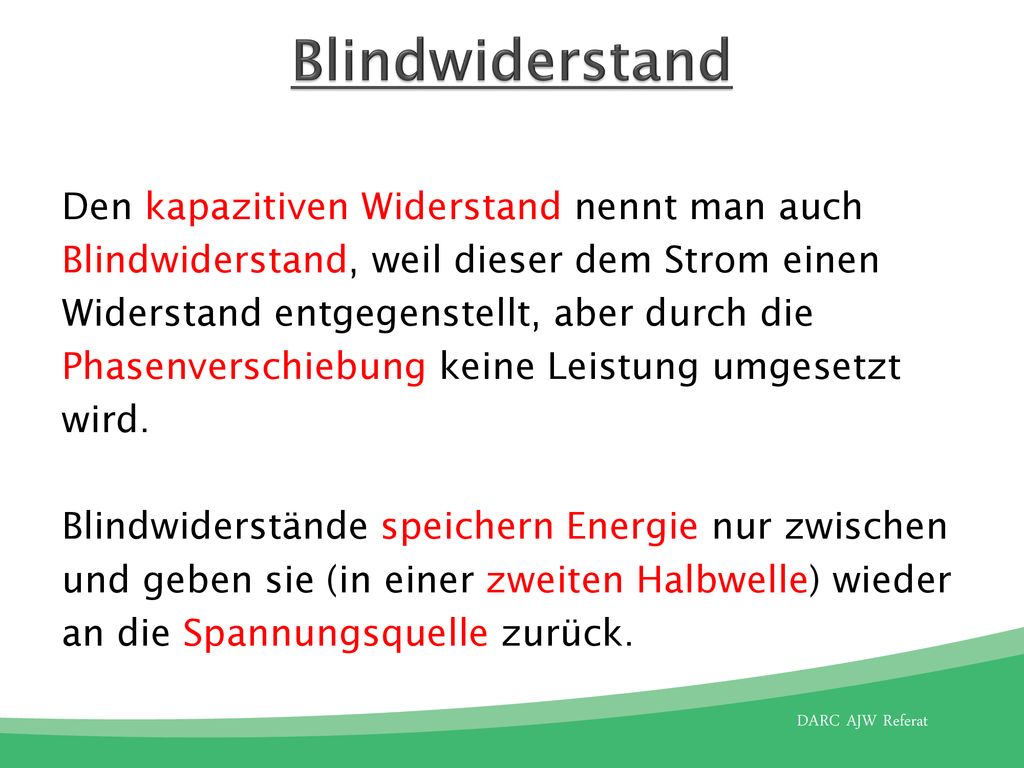

6 Blindwiderstand Den kapazitiven Widerstand nennt man auch Blindwiderstand, weil dieser dem Strom einen Widerstand entgegenstellt, aber durch die Phasenverschiebung keine Leistung umgesetzt wird. Blindwiderstände speichern Energie nur zwischen und geben sie (in einer zweiten Halbwelle) wieder an die Spannungsquelle zurück.

7 Blindwiderstand 𝑋𝐶= 1 𝜔∙𝐶

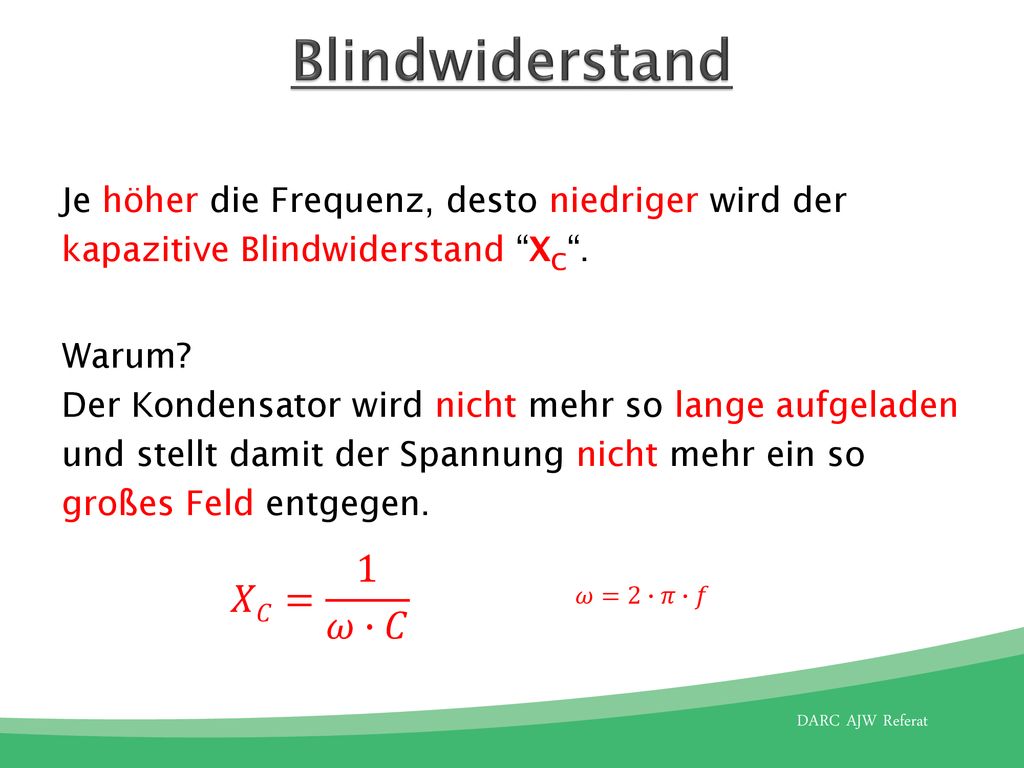

Je höher die Frequenz, desto niedriger wird der kapazitive Blindwiderstand “XC“. Warum? Der Kondensator wird nicht mehr so lange aufgeladen und stellt damit der Spannung nicht mehr ein so großes Feld entgegen. 𝑋𝐶= 1 𝜔∙𝐶 𝜔=2∙𝜋∙𝑓

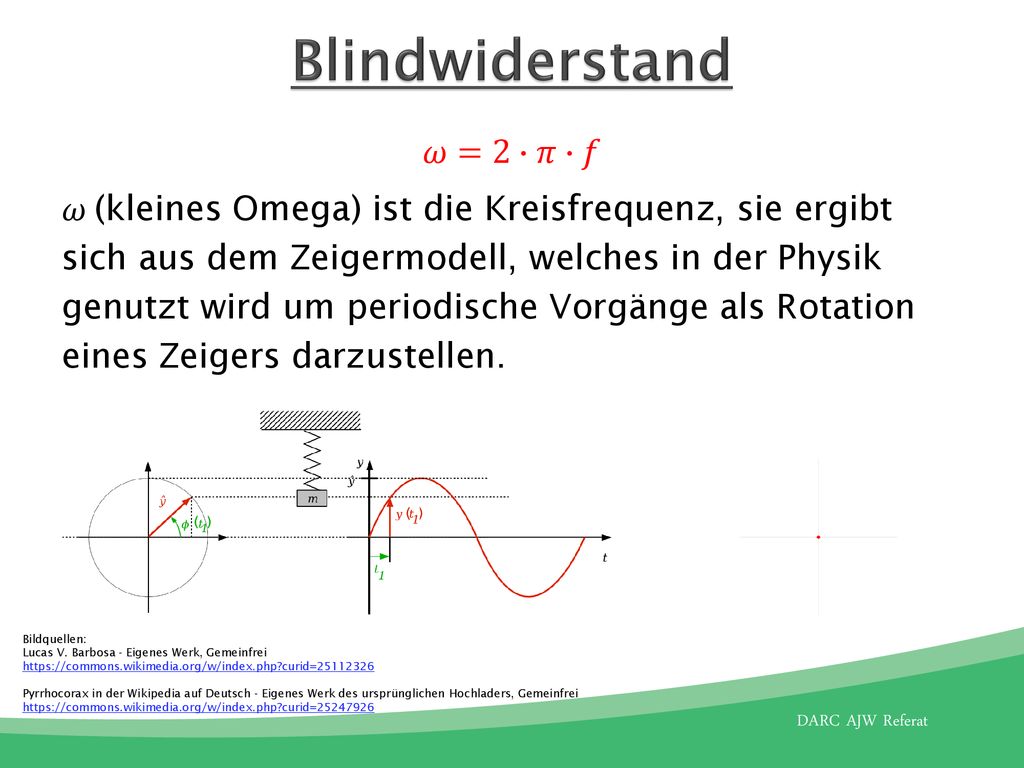

8 Blindwiderstand 𝜔=2∙𝜋∙𝑓 𝜔 (kleines Omega) ist die Kreisfrequenz, sie ergibt sich aus dem Zeigermodell, welches in der Physik genutzt wird um periodische Vorgänge als Rotation eines Zeigers darzustellen. Bildquellen: Lucas V. Barbosa - Eigenes Werk, Gemeinfrei Pyrrhocorax in der Wikipedia auf Deutsch - Eigenes Werk des ursprünglichen Hochladers, Gemeinfrei

9 Berechnung von Blindwiderstand und Kapazität

10 Blindwiderstand Wie groß ist der kapazitive Widerstand eines 100 pF Kondensators bei 10 MHz? 𝑿𝑪= 1 2∙𝜋∙𝑓∙𝐶 𝑿𝑪= 1 2∙𝜋∙ 10∙10 6 𝐻𝑧∙ 10∙100 −12 𝐹 𝑿𝑪=159 Ω

11 Kapazität 𝑅= 𝑈 𝐼 𝑅 ≙𝑋𝐶 𝐶= 1 2∙𝜋∙𝑓∙𝑋𝐶
An einem unbekannten Kondensator liegt eine Wechselspannung mit 10 V und 50 MHz. Es wird ein Strom von 4 mA gemessen. Welche Kapazität hat der Kondensator? Wir berechnen zuerst den Widerstand R nach dem ohmschen Gesetz. Danach setzen wir ihn als XC in die umgestellte Formel ein, denn Widerstand ist Widerstand. 𝑅= 𝑈 𝐼 𝑅 ≙𝑋𝐶 𝐶= 1 2∙𝜋∙𝑓∙𝑋𝐶

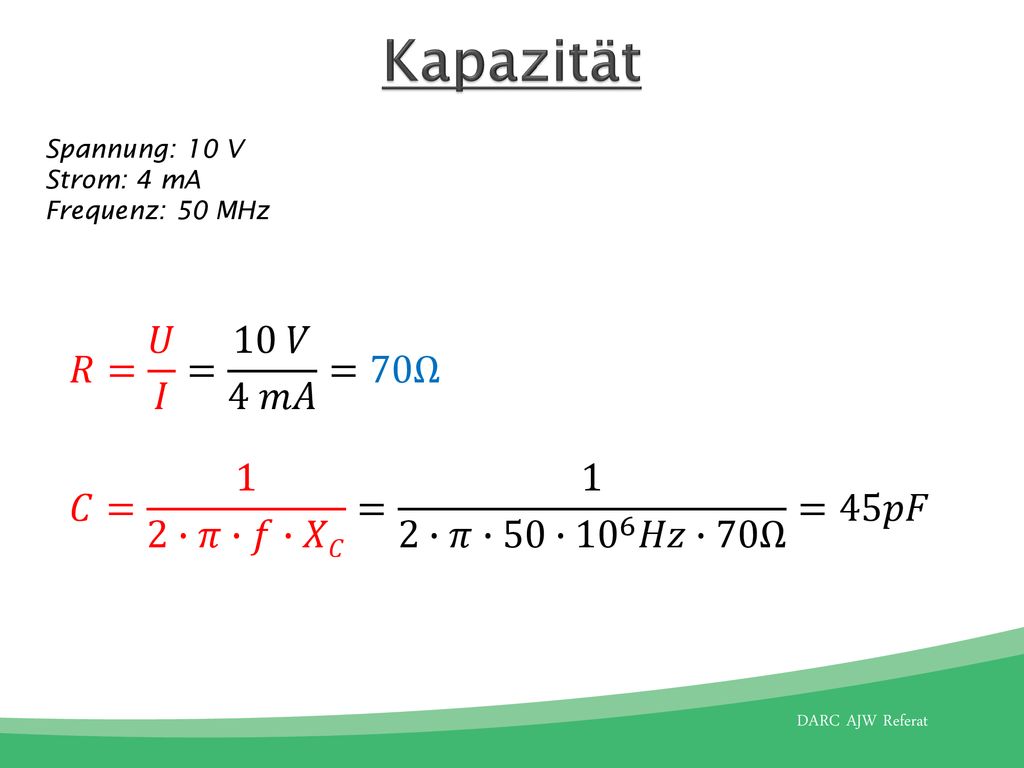

12 Kapazität Spannung: 10 V Strom: 4 mA Frequenz: 50 MHz 𝑅= 𝑈 𝐼 = 10 𝑉 4 𝑚𝐴 =70Ω 𝐶= 1 2∙𝜋∙𝑓∙𝑋𝐶 = 1 2∙𝜋∙ 50∙10 6 𝐻𝑧∙70Ω =45𝑝𝐹

13 Verluste

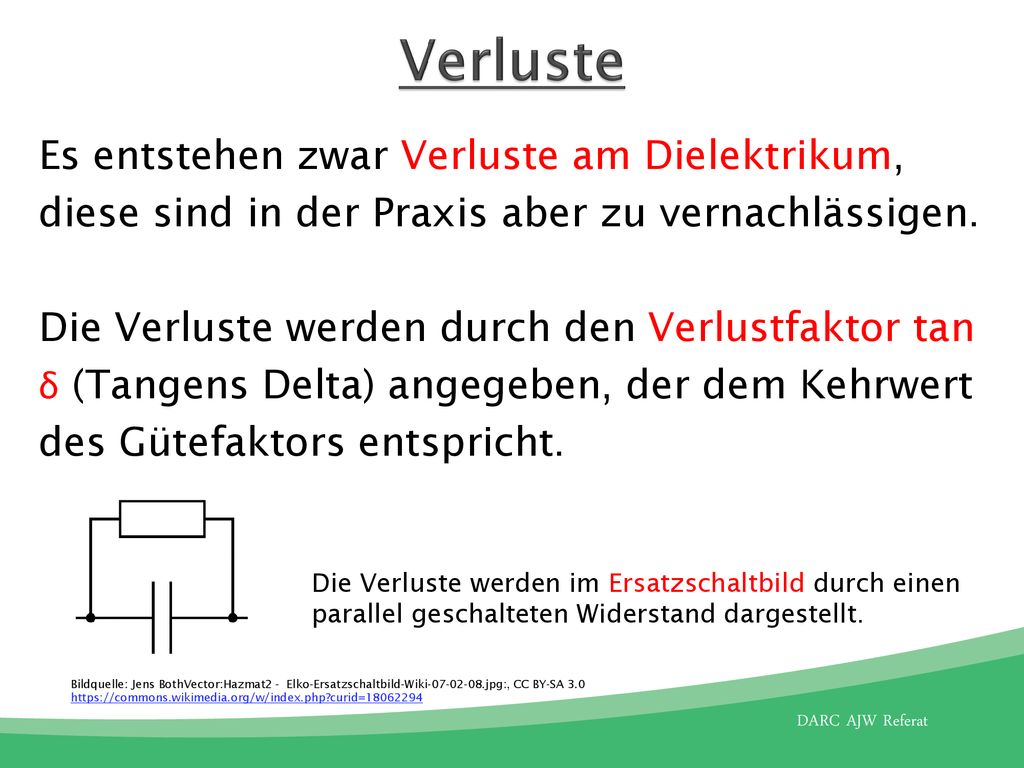

14 Verluste Es entstehen zwar Verluste am Dielektrikum, diese sind in der Praxis aber zu vernachlässigen. Die Verluste werden durch den Verlustfaktor tan δ (Tangens Delta) angegeben, der dem Kehrwert des Gütefaktors entspricht. Die Verluste werden im Ersatzschaltbild durch einen parallel geschalteten Widerstand dargestellt. Bildquelle: Jens BothVector:Hazmat2 -  Elko-Ersatzschaltbild-Wiki jpg:, CC BY-SA 3.0

15 Ein Vergleich

16 Ein Vergleich Man kann den Zusammenhang zwischen Wirk-, Blind- und Scheinwiderstand auch so erklären: Bildquelle: Thcipriani - Eigenes Werk, CC BY-SA Modifiziert durch Michael Funke – DL4EAX

17 Wer mehr wissen will, darf gerne fragen!
Das war es leider schon! Wer mehr wissen will, darf gerne fragen!
