Funkbetrieb mit C4FM Vortrag von Niklaus HB9GUJ & Bruno HB9GWB

Präsentation zum Thema: "Funkbetrieb mit C4FM Vortrag von Niklaus HB9GUJ & Bruno HB9GWB"—  Präsentation transkript:

1 Funkbetrieb mit C4FM Vortrag von Niklaus HB9GUJ & Bruno HB9GWB
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Funkbetrieb mit C4FM Vortrag von Niklaus HB9GUJ & Bruno HB9GWB 21. Juni 2018 © HB9T

2 Was ist C4FM? Yaesu und die digitale Amateurwelt Der Wandel.
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Was ist C4FM? Yaesu und die digitale Amateurwelt Der Wandel. Repeater DR-1X, (DR-2X) Relais analog und digital Bei Systemwechsel muss weder auf den analogen Funkverkehr verzichtet werden, noch müssen neue Geräte beschafft werden Analoge Geräte mit Subton (CTCSS) im Sende und im Empfangszweig C4FM funktioniert ohne vorgängige Programmierung 21. Juni 2018 © HB9T

3 (Anwendung bei den Relais)
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Eigenschaften von C4FM? Mit dem HRI-200 und WIRES-X kann man sich Weltweit im Wires-Netz verbinden (Anwendung bei den Relais) Bei Direkt-Verbindung mit einem Node (Relais) wird natürlich kein HRI-200 benötigt Es können Sprache und Daten übertragen werden. In den verschiedenen Node-Räumen können Text- und Sprachnachrichten hinterlassen und abgerufen werden. Natürlich geht das auch mit der Übertragung von Bildern. 21. Juni 2018 © HB9T

4 UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Das will heissen: Dem Funkbetrieb der neuen YAESU-Gerätegeneration sind fast keine Grenzen gesetzt!!! 21. Juni 2018 © HB9T

5 Gerätepallette für C4FM Betrieb

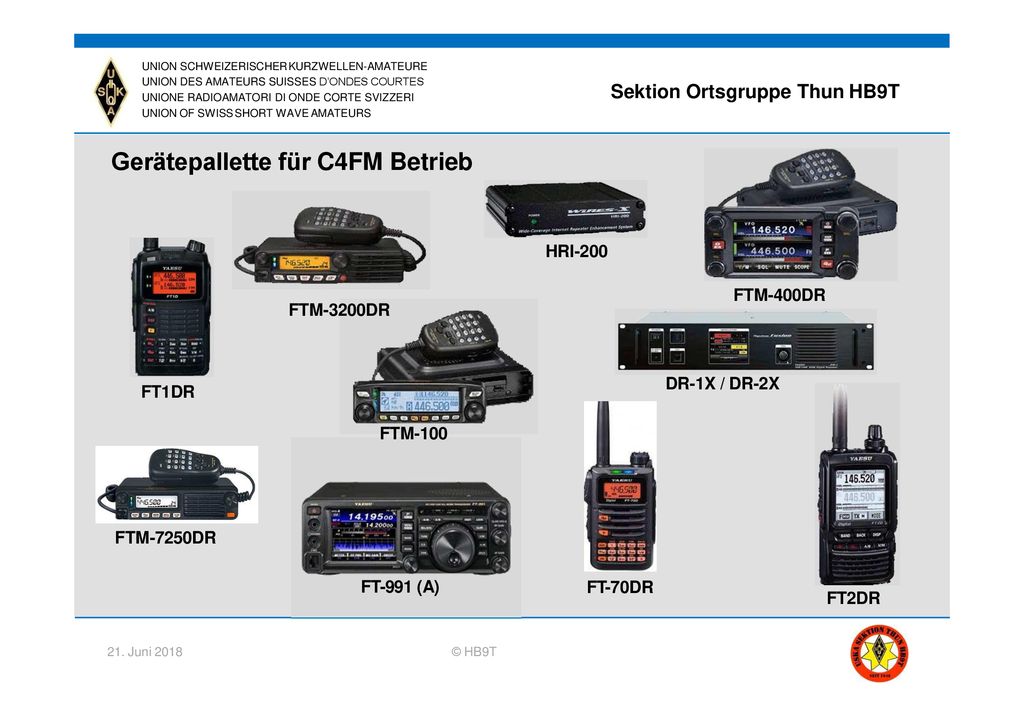

UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Gerätepallette für C4FM Betrieb HRI-200 FTM-400DR FTM-3200DR DR-1X / DR-2X FT1DR FTM-100 FTM-7250DR FT-991 (A) FT-70DR FT2DR 21. Juni 2018 © HB9T

6 Digitalfunk Betriebsarten, im Amateurfunk-Umfeld
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Digitalfunk Betriebsarten, im Amateurfunk-Umfeld DMR Digital Mobile Radio Association Tier I, Tier II & III Motorola, Hytera,TAIT, Kennwood, usw. Tier II oder III für kommerzielle Anwendungen (ETSI Standart) D-Star (Japan Amateur Radio League) ICOM C4-FM System Fusion von Yeasu 21. Juni 2018 © HB9T

7 Digitalfunk, Kurzeinblick Technologie

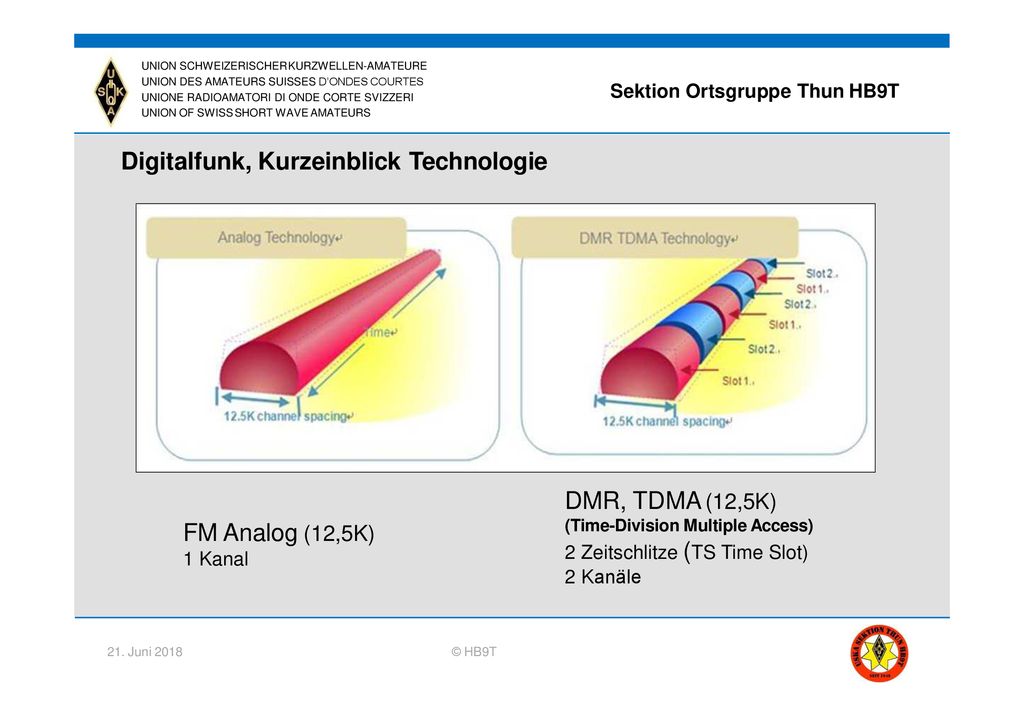

UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Digitalfunk, Kurzeinblick Technologie DMR, TDMA (12,5K) (Time-Division Multiple Access) 2 Zeitschlitze (TS Time Slot) 2 Kanäle FM Analog (12,5K) 1 Kanal 21. Juni 2018 © HB9T

8 Digitalfunk, Kurzeinblick Technologie

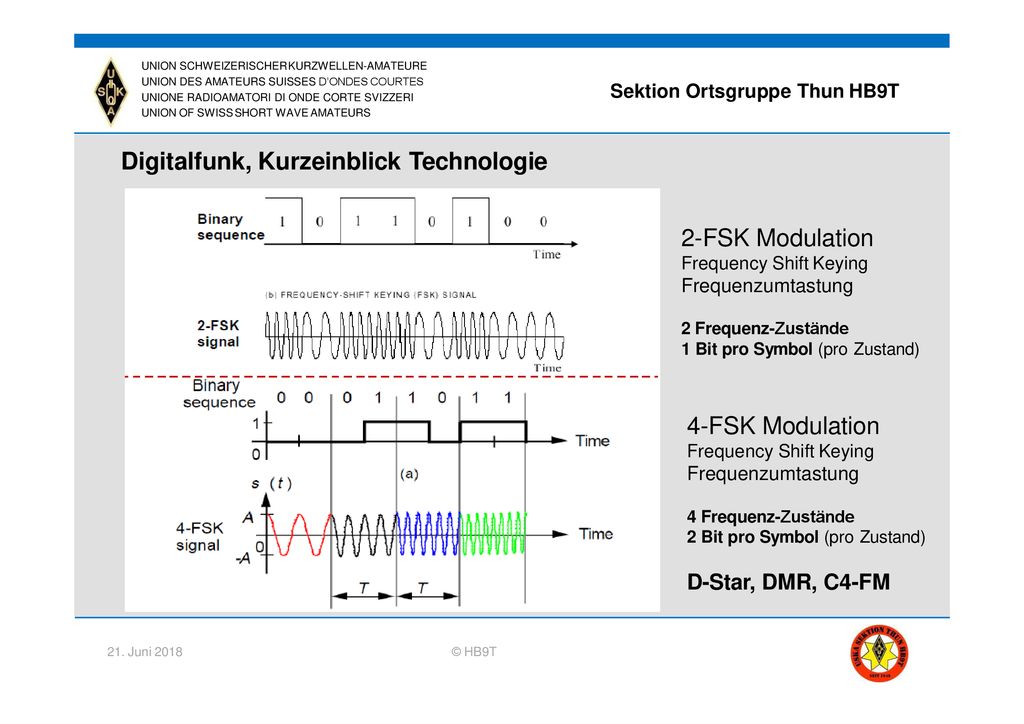

UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Digitalfunk, Kurzeinblick Technologie 2-FSK Modulation Frequency Shift Keying Frequenzumtastung 2 Frequenz-Zustände 1 Bit pro Symbol (pro Zustand) 4-FSK Modulation 4 Frequenz-Zustände 2 Bit pro Symbol (pro Zustand) D-Star, DMR, C4-FM 21. Juni 2018 © HB9T

9 Digitalfunk, Kurzeinblick Technologie
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Digitalfunk, Kurzeinblick Technologie C4FM System Fusion (VR low, DN high) D-Star FDMA (2 x 6.25kHz) (Frequency-Division Multiple Access) 2 paralelle digital modulierte Kanäle DMR, TDMA (12,5kHz) (Time-Division Multiple Access) 2 Zeitschlitze (TS Time Slot) 2 Kanäle aufgeteilt in 2 Zeitschlitze 21. Juni 2018 © HB9T

10 Funktionsprinzip von C4FM mit WIRES-X
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Funktionsprinzip von C4FM mit WIRES-X 21. Juni 2018 © HB9T

11 Funktionsprinzip von C4FM mit WIRES-X
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Funktionsprinzip von C4FM mit WIRES-X 21. Juni 2018 © HB9T

12 Aufbau Relais Thun: Alles beginnt im QTH von HB9UVW
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Aufbau Relais Thun: Alles beginnt im QTH von HB9UVW 21. Juni 2018 © HB9T

13 Aufbau Relais Thun, Equipment
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Aufbau Relais Thun, Equipment YAESU Relais DR1X 12V DC Speisegerät Diplexer für 70cm PC mit WIRES-X YAESU HRI-200 21. Juni 2018 © HB9T

14 Aufbau Relais Thun, TX-RX Antenne
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Aufbau Relais Thun, TX-RX Antenne KATHREIN 70cm Vertikalantenne mit Radom K , 120°, 9dBi 21. Juni 2018 © HB9T

15 Aufbau Relais Langnau, Equipment
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Aufbau Relais Langnau, Equipment YAESU Relais DR1X Diplexer für 70cm 12V DC Speisegerät 5GHz Link Indoorunit YAESU HRI-200 PC mit WIRES-X 21. Juni 2018 © HB9T

16 Relais Langnau TX-RX Antenne & Ethernet Signalzuführung
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Relais Langnau TX-RX Antenne & Ethernet Signalzuführung 5GHz Link Oudoorunit Einspeisung auf der Gegenseite bei HB9GUJ, Distanz 4,6km KATHREIN 70cm Vertikal-Dipol K752921, 4dBi 21. Juni 2018 © HB9T

17 WIRES-X Software Sektion Ortsgruppe Thun HB9T 21. Juni 2018 © HB9T
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T WIRES-X Software 21. Juni 2018 © HB9T

18 UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Benötigte Ports für WIRES-X ( Portweiterleitung – im Anschlussrouter) 21. Juni 2018 © HB9T

19 Praktische Anwendung C4FM, am Beispiel von FT-991
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung C4FM, am Beispiel von FT-991 21. Juni 2018 © HB9T

20

21 UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, Menümasken FT991 Hat man bereits Favoriten gespeichert, schaut FT 991 online nach der Verfügbarkeit und zeigt die Anzahl der Teilnehmer an. Mit Druck auf “All” werden die ersten 20 Einträge geholt, je nach Geräte-Setup nach ABC oder Teilnehmerzahl sortiert. Wenn man an das unterste Ende der Liste kommt, geht FT 991 automatisch auf Sendung und holt sich den nächsten Teil der Liste. 21. Juni 2018 © HB9T

22 Mögliche Treffer werden ggfs. als Liste angezeigt.
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, Menuemasken mit FT-991 Wenn der Call oder der Raumname bekannt ist, kann man diesen auch mit “Search & Direct” suchen. Mögliche Treffer werden ggfs. als Liste angezeigt. Wahlweise kann man auch eine bekannte DTMF-ID suchen. Diese muss man eingeben, wenn man mit einem analogen WIRES-X-Zugang verbunden ist. 21. Juni 2018 © HB9T

23 …oder der Verbindungsversuch war nicht erfolgreich
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, Menuemasken mit FT-991 Wenn man verbunden ist, ist das Zielcall unter dem lokalen Zugang nicht mehr ausgegraut. Gleichzeitig sieht man, wieviel Teilnehmer verbunden sind, sich selbst mitgerechnet. …oder der Verbindungsversuch war nicht erfolgreich 21. Juni 2018 © HB9T

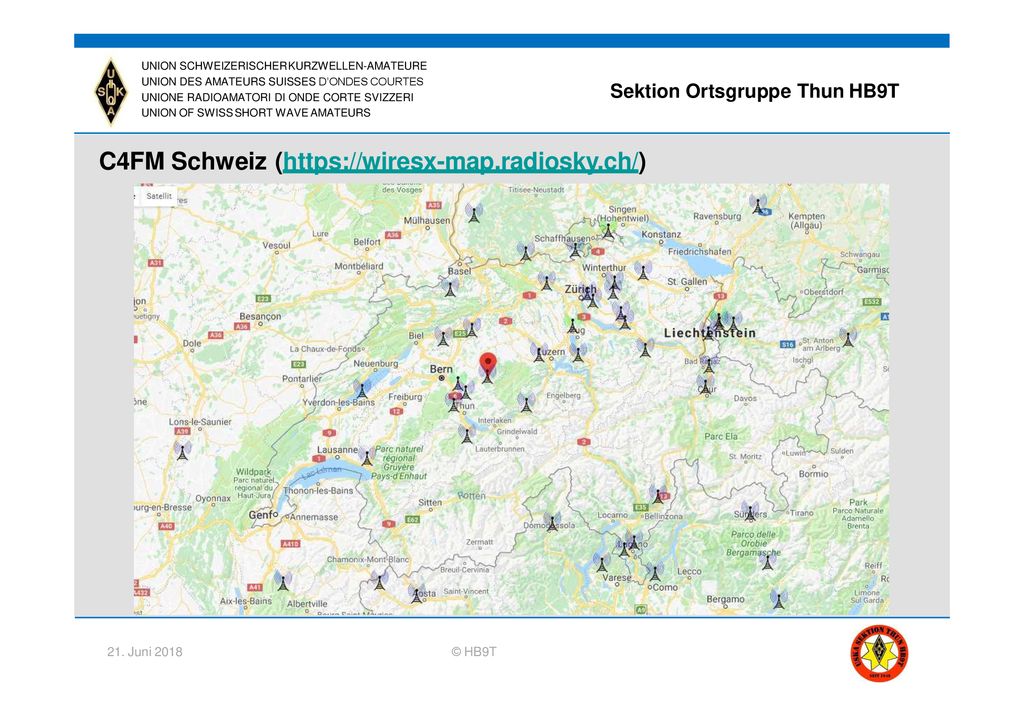

24 C4FM Schweiz (https://wiresx-map.radiosky.ch/)
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T C4FM Schweiz ( 21. Juni 2018 © HB9T

25 Viel Spass mit weltweiten QSO‘s via 1442 Nodes
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Viel Spass mit weltweiten QSO‘s via 1442 Nodes 21. Juni 2018 © HB9T

26 Praktische Anwendung, LIFE DEMO mit FT-991
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, LIFE DEMO mit FT-991 21. Juni 2018 © HB9T

27 Praktische Anwendung, LIFE DEMO mit FT-991 (HB3YZC, Joel)
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, LIFE DEMO mit FT-991 (HB3YZC, Joel) 21. Juni 2018 © HB9T

28 Praktische Anwendung, LIFE DEMO mit FT-991 (HB3YZC, Joel)
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Praktische Anwendung, LIFE DEMO mit FT-991 (HB3YZC, Joel) 21. Juni 2018 © HB9T

29 Anleitungen für Praxis
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Anleitungen für Praxis Anleitungen zur Praxis können für folgende Geräte auf der Webseite von HB9T herunter geladen werden: FTM-100 FTM-400DR FT1DR FT-991 (A) FT2DR 21. Juni 2018 © HB9T

30 Zukunftpläne C4FM bei HB9T
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Zukunftpläne C4FM bei HB9T 21. Juni 2018 © HB9T

31 Frequenz Thuner Stadtrelais / Relais Langnau: C4FM 439.200
UNION SCHWEIZERISCHER KURZWELLEN-AMATEURE UNION DES AMATEURS SUISSES D’ONDES COURTES UNIONE RADIOAMATORI DI ONDE CORTE SVIZZERI UNION OF SWISS SHORT WAVE AMATEURS Sektion Ortsgruppe Thun HB9T Fragen? Diskussionsrunde ist eröffnet :-) Vielen Dank für eure Aufmerksamkeit! Wir freuen uns auf regen Betrieb mit C4FM! Frequenz Thuner Stadtrelais / Relais Langnau: C4FM Vortrag von Niklaus HB9GUJ und Bruno HB3YWJ Erstellt: Mai-Juni 2018 Bruno HB9GWD & Niklaus HB9GUJ 21. Juni 2018 © HB9T
