1 Music Instrument Digital Interface
MIDI Music Instrument Digital Interface

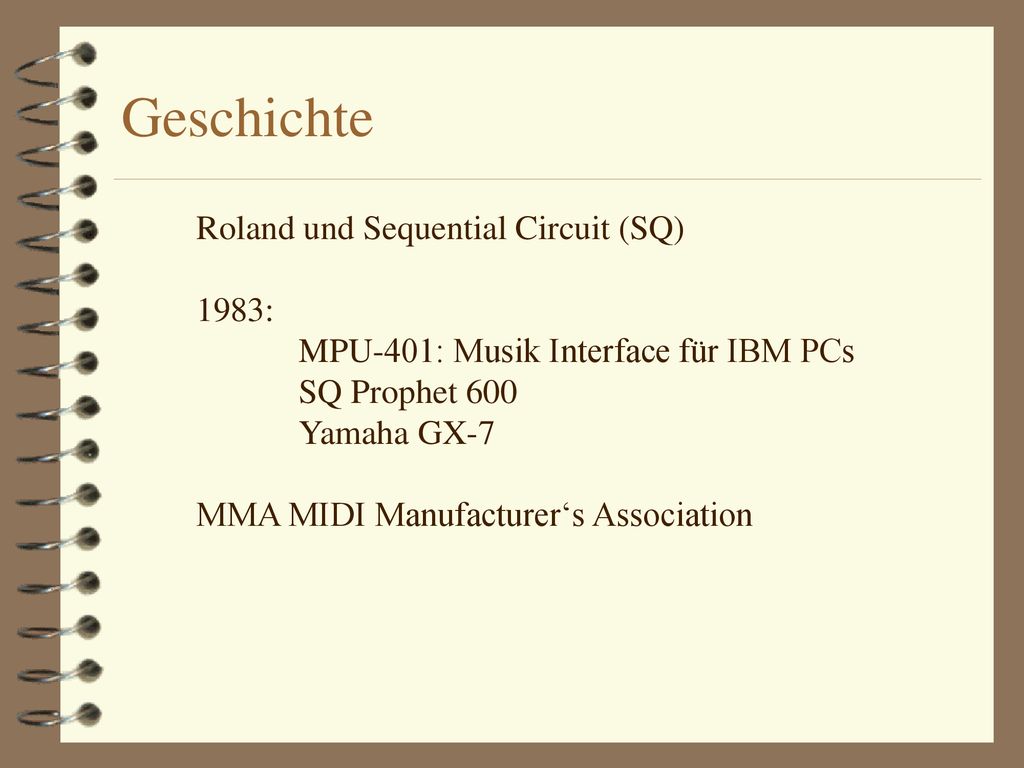

2 Geschichte Roland und Sequential Circuit (SQ) 1983:
MPU-401: Musik Interface für IBM PCs SQ Prophet 600 Yamaha GX-7 MMA MIDI Manufacturer‘s Association

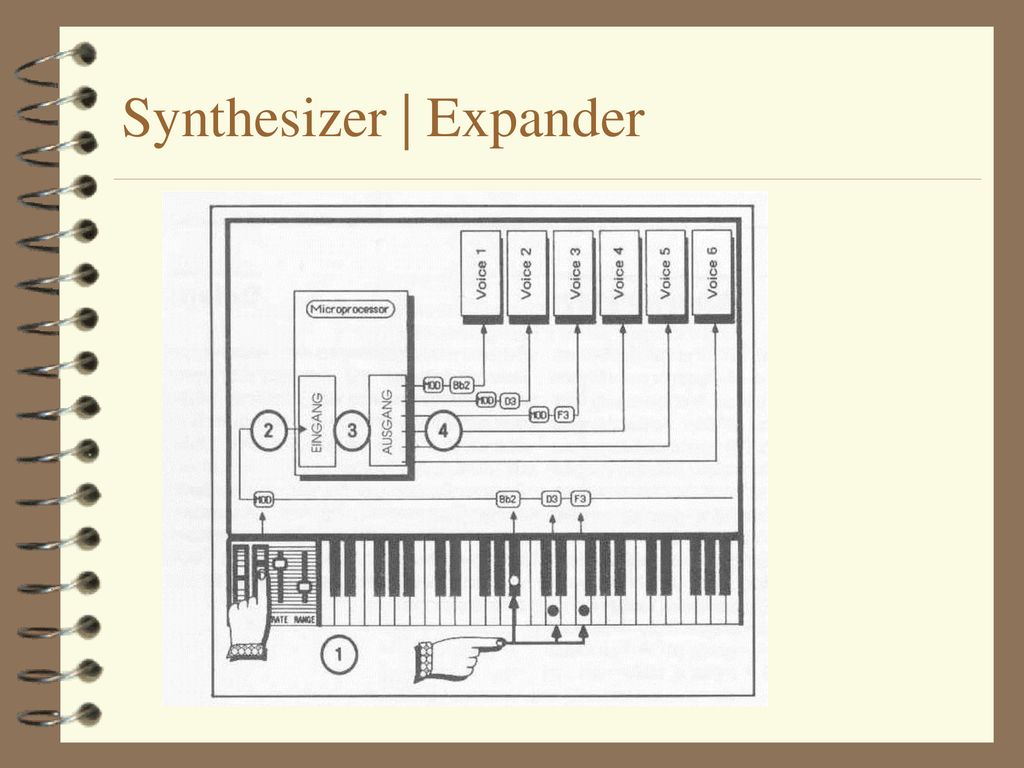

3 Synthesizer | Expander

4 Ports: IN | OUT | THRU

5 Stecker und Kabel 5 mA 50 ft Kabellänge, abgeschirmt twisted pair.
5 polige DIN Buchse

6 Synchron und Asynchron
1. Aktions - Interface musikalische und operationale Informationen in Echtzeit 2. Zeitreferenz Synchronisierung mehrerer Sequenzer, Drummaschinen etc. MIDI-Dateiformate MIDI ist ein serielles Interface mit bit/s (+/- 1%). Es überträgt sowohl Aktions-Messages als auch Zeitreferenzen.

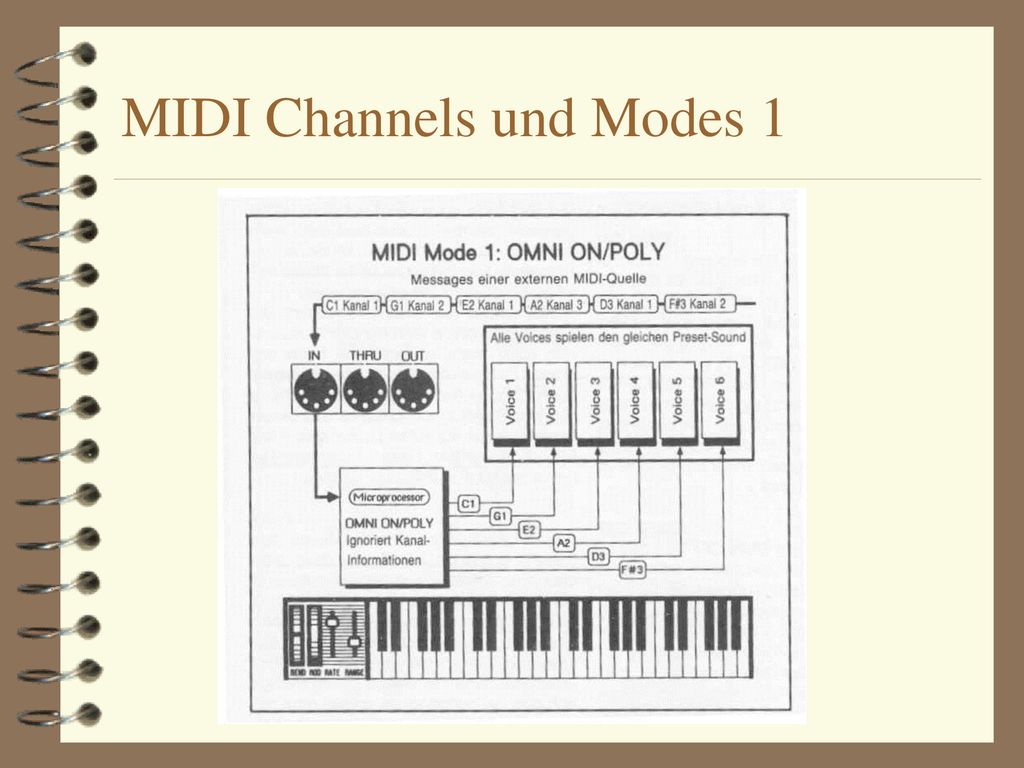

7 MIDI Channels und Modes 1

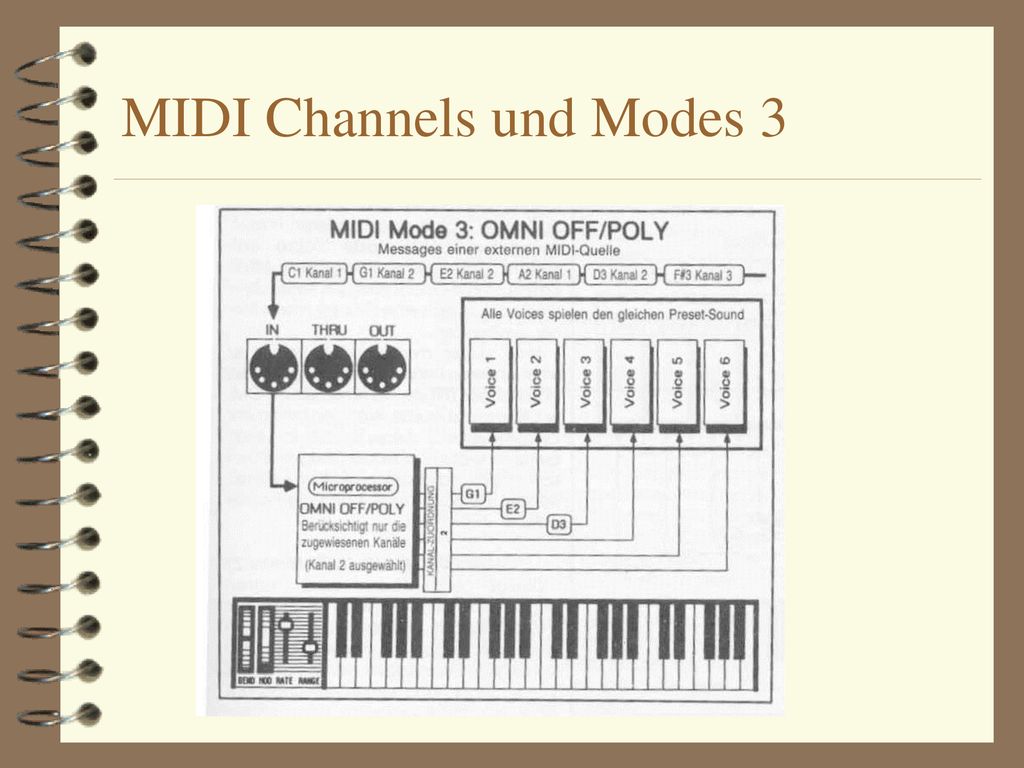

8 MIDI Channels und Modes 3

9 MIDI - Messages Nach einem Statuswort folgen ein oder mehrere Datenwörter Die Funktion des Statuswort ist Präfixabhängig 1xxxxxxx : Statuswort 0xxxxxxx : Datenwort 1011xxxx xxx : Channel Mode 11110xxx : Common System : System Exclusive 11111xxx : Realtime

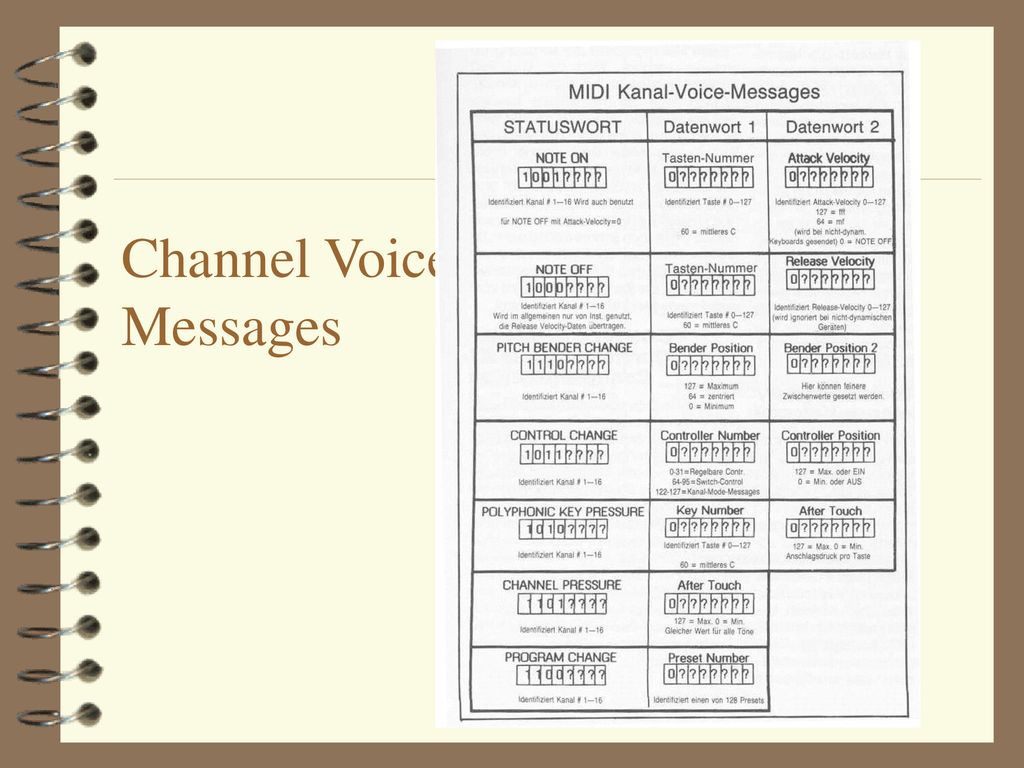

10 Channel Voice Messages

11 Channel Mode Message

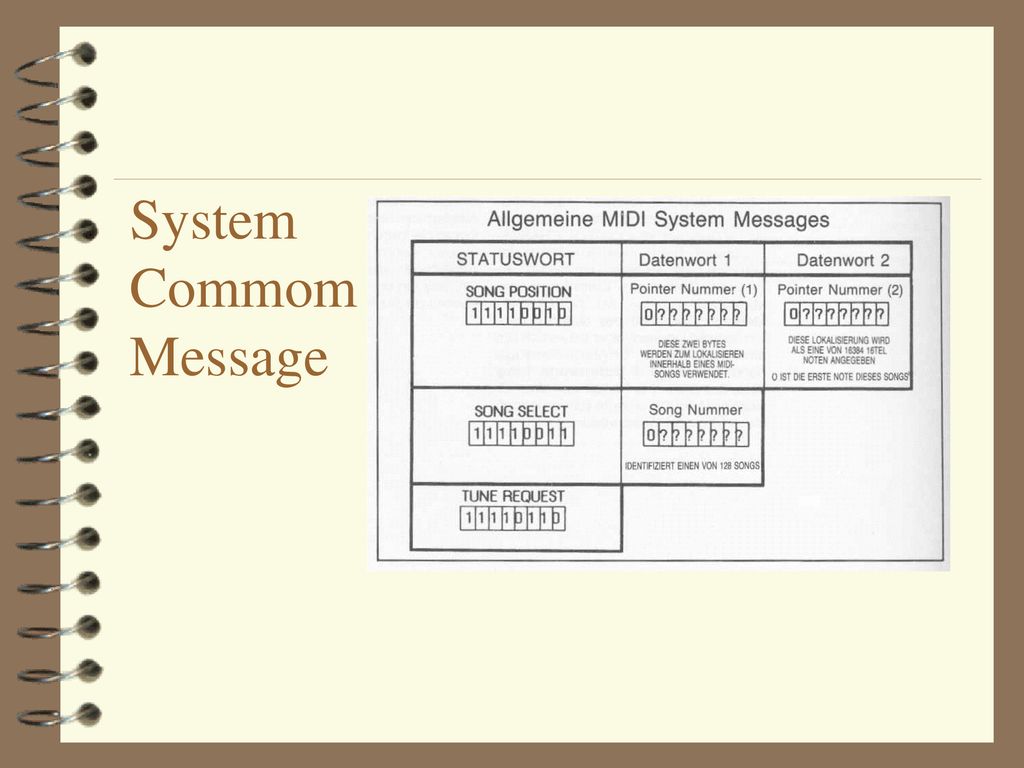

12 System Commom Message

13 System Exclusive Message

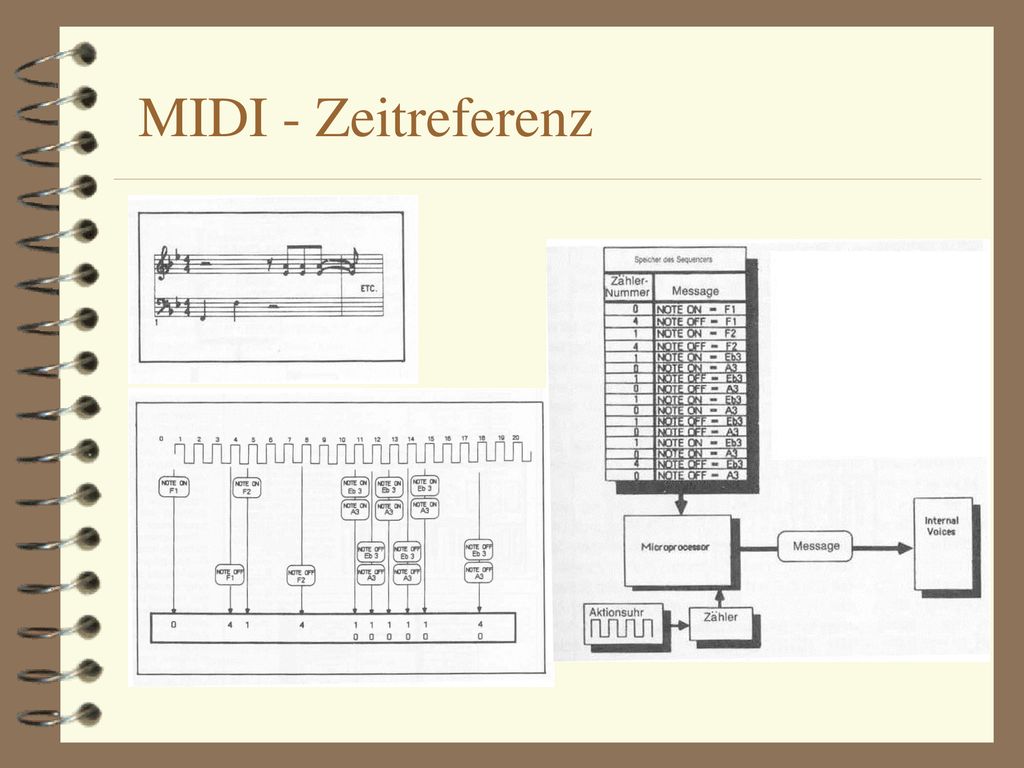

14 MIDI - Zeitreferenz

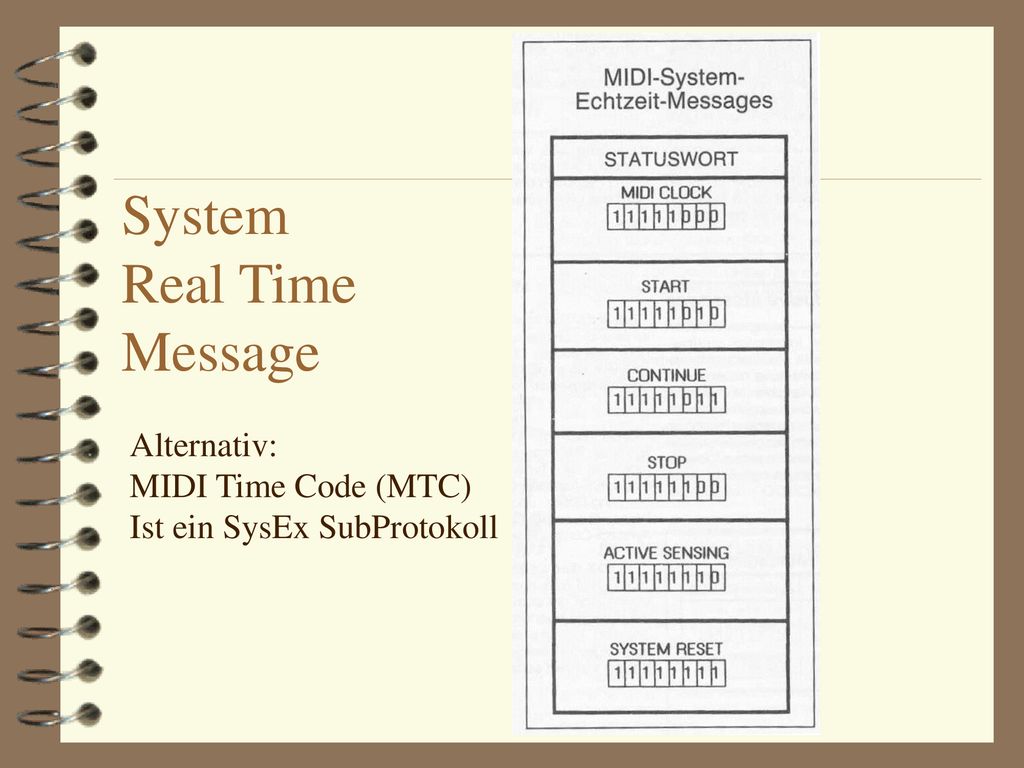

15 System Real Time Message
Alternativ: MIDI Time Code (MTC) Ist ein SysEx SubProtokoll

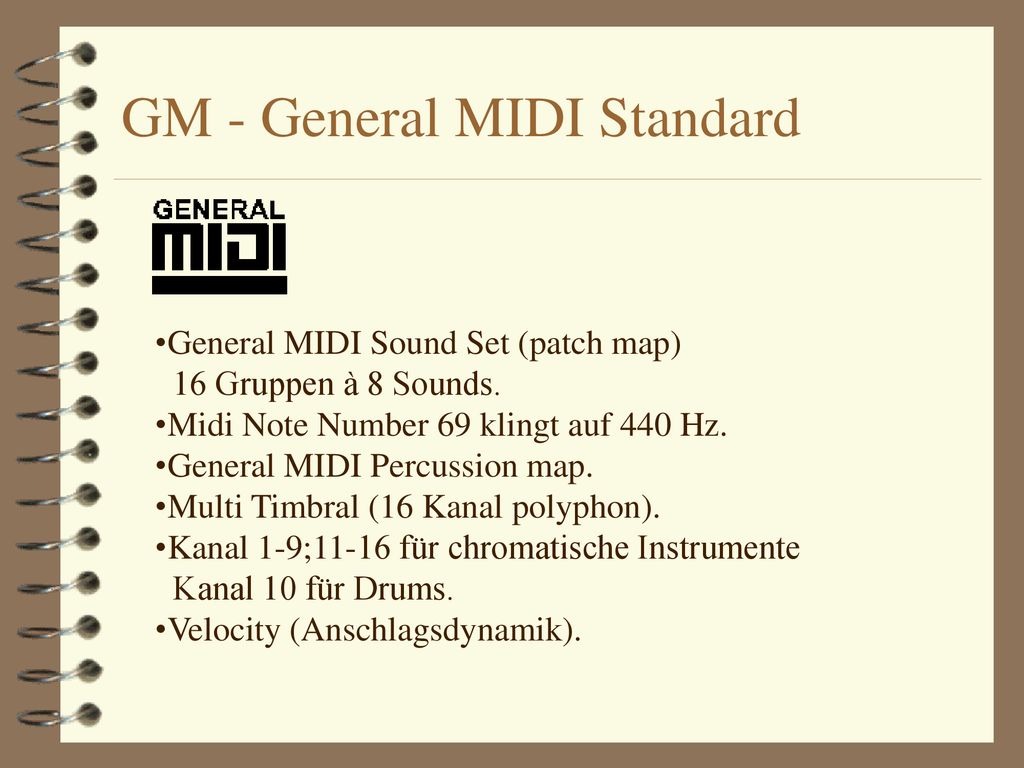

16 GM - General MIDI Standard
General MIDI Sound Set (patch map) 16 Gruppen à 8 Sounds. Midi Note Number 69 klingt auf 440 Hz. General MIDI Percussion map. Multi Timbral (16 Kanal polyphon). Kanal 1-9;11-16 für chromatische Instrumente Kanal 10 für Drums. Velocity (Anschlagsdynamik).

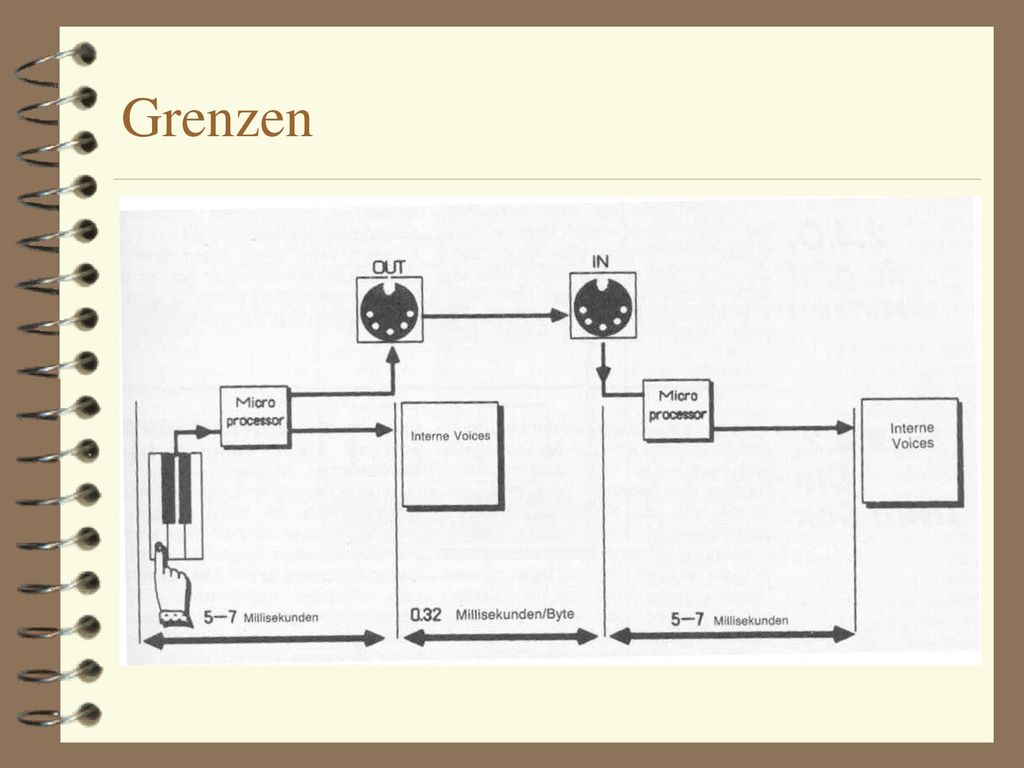

17 Grenzen
