IPA Präsentation 2008 Beschichtungsmasken

Präsentation zum Thema: "IPA Präsentation 2008 Beschichtungsmasken"—  Präsentation transkript:

1 IPA Präsentation 2008 Beschichtungsmasken
Kai Bachofner Universität Bern

2 Personen Georges Schwyzer Fachvorgesetzter + Lehrlingsbetreuung
Beschichtungsmasken Personen Georges Schwyzer Fachvorgesetzter Lehrlingsbetreuung Kurt Bratschi Lehrlingsbetreuung (Konstruktion) Daniele Piazza Initiator 14. Juli 2019

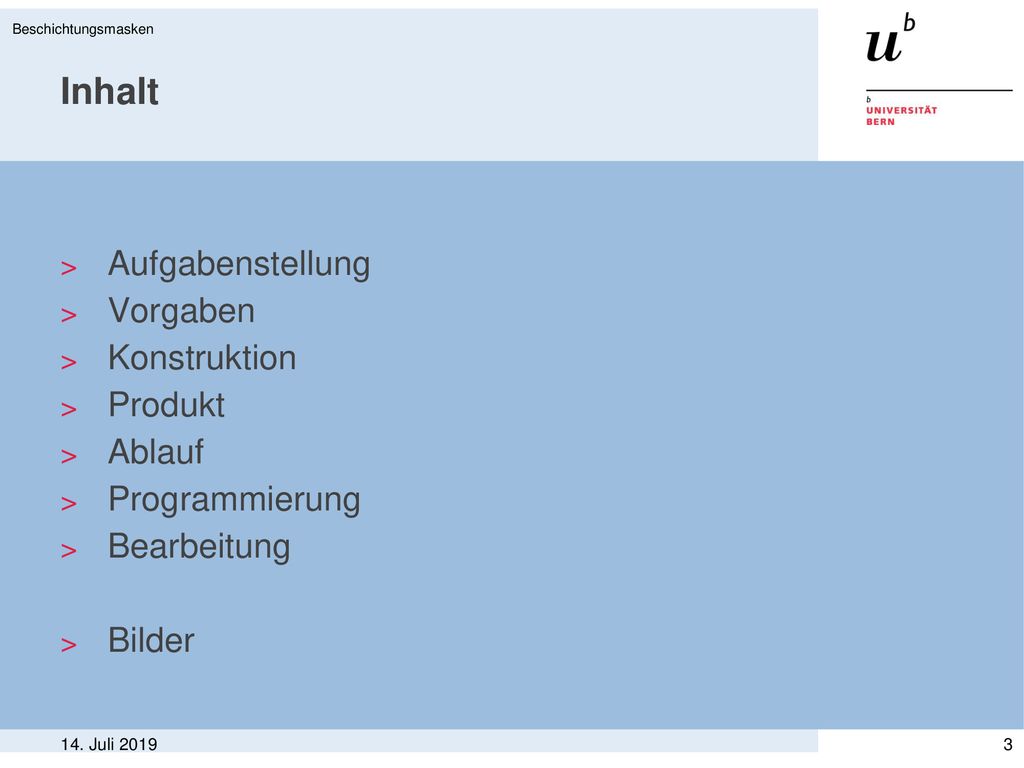

3 Inhalt Aufgabenstellung Vorgaben Konstruktion Produkt Ablauf
Beschichtungsmasken Inhalt Aufgabenstellung Vorgaben Konstruktion Produkt Ablauf Programmierung Bearbeitung Bilder 14. Juli 2019

4 Aufgabenstellung Beschichtungsmaske konstruieren und
Beschichtungsmasken Aufgabenstellung Beschichtungsmaske konstruieren und herstellen für das Modell „Stop Plate“ Zeit: 60 Std. für 6 komplette Beschichtungsmasken 14. Juli 2019 4 4

5 Vorgaben Zwei verschiedene Lösungsvorschläge
Beschichtungsmasken Vorgaben Zwei verschiedene Lösungsvorschläge Garantierte Abdichtung, dass nur gewünschte Flächen beschichtet werden Pro Werkstück mindestens 2 Masse mit der Toleranz +/ mm Möglichst einfache Handhabung 14. Juli 2019 5 5

6 Konstruktion Masse des Graphitteils aus dem CAD-Modell heraus messen
Beschichtungsmasken Konstruktion Graphitteil Masse des Graphitteils aus dem CAD-Modell heraus messen 2 Lösungswege skizzieren Gelbe Fläche soll beschichtet werden, den Rest galt es abzudecken 14. Juli 2019 6 6

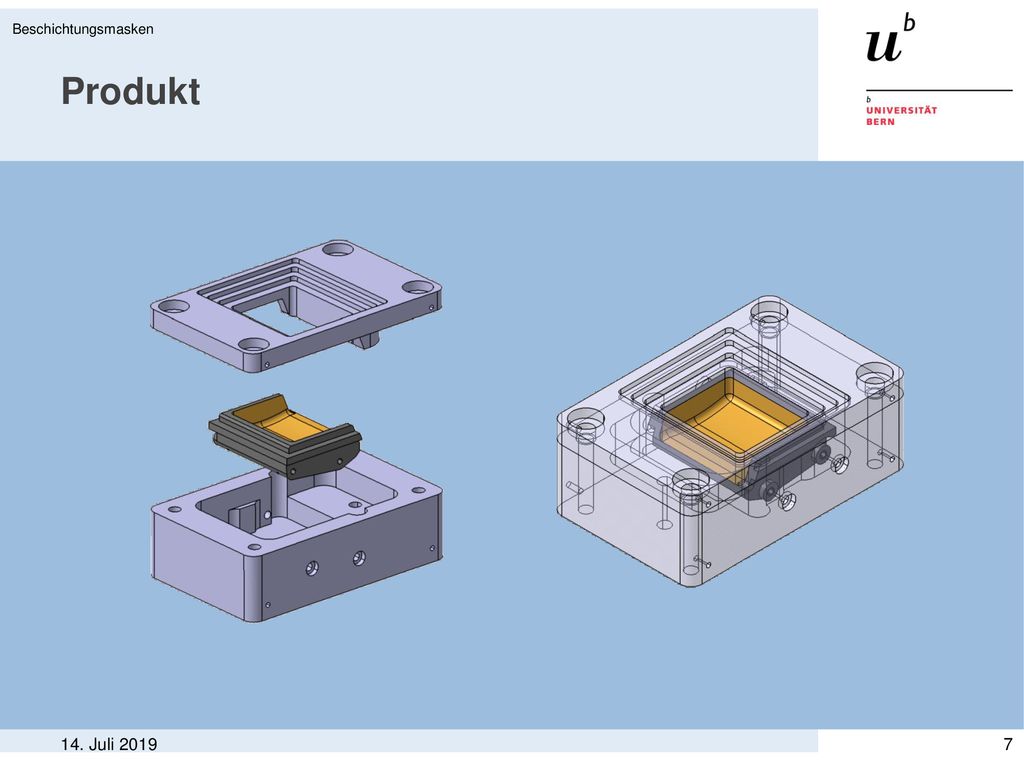

7 Beschichtungsmasken Produkt 14. Juli 2019

8 Ablauf Werkzeuge bereit stellen und ausmessen AVOR-erstellen
Beschichtungsmasken Ablauf Bearbeitung Werkzeuge bereit stellen und ausmessen AVOR-erstellen Programmieren CNC-Daten einlesen Maschine einrichten Fräsen Prüfprotokoll 14. Juli 2019

9 Beschichtungsmasken Programmierung Carrier ( ) 14. Juli 2019

10 Beschichtungsmasken Programmierung Mask ( ) 14. Juli 2019 10

11 Beschichtungsmasken Programmierung Geo-Profil (Mask) 14. Juli 2019 11

12 Beschichtungsmasken Bearbeitung Carrier ( ) 14. Juli 2019

13 Beschichtungsmasken Bearbeitung Mask ( ) 14. Juli 2019 13

14 Beschichtungsmasken Bilder 14. Juli 2019
