1 CMS-Trigger Statusbericht
H. Bergauer, J. Erö, V. Ghete, Ch. Hartl (CERN), M. Jeitler, K. Kastner, B. Neuherz, I. Magrans de Abril, I. Mikulec, M. Padrta, H. Rohringer, Th. Schreiner, J. Strauss, A. Taurok, F. Teischinger, Ph. Wagner, C.-E. Wulz Präsentiert von C.-E. Wulz Vorstandssitzung, Wien, 28. Apr. 2008

2 CMS Global Runs Subsystem/subdetector and trigger separately - are added as they came in: size of the box represents which fraction was included (0, 25%,50%,75%, 100%) % CMS DTTF/GMT 75% GT/GMT 100% J. Virdee All CMS Meeting 23 Apr. 2008 C. - E. Wulz

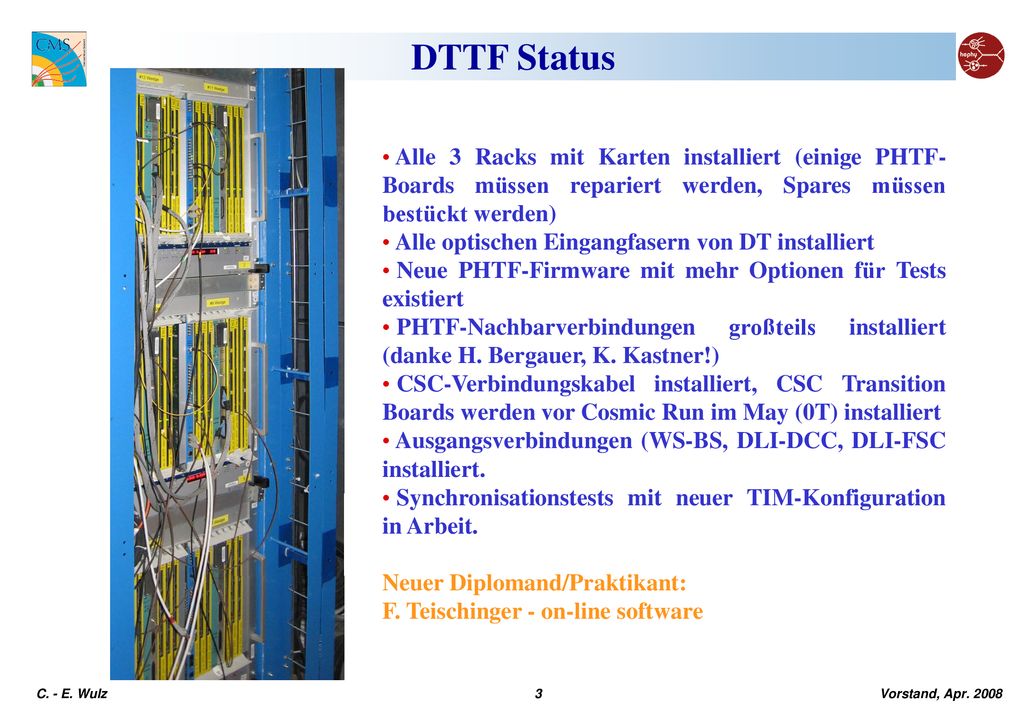

3 DTTF Status Alle 3 Racks mit Karten installiert (einige PHTF-Boards müssen repariert werden, Spares müssen bestückt werden) Alle optischen Eingangfasern von DT installiert Neue PHTF-Firmware mit mehr Optionen für Tests existiert PHTF-Nachbarverbindungen großteils installiert (danke H. Bergauer, K. Kastner!) CSC-Verbindungskabel installiert, CSC Transition Boards werden vor Cosmic Run im May (0T) installiert Ausgangsverbindungen (WS-BS, DLI-DCC, DLI-FSC installiert. Synchronisationstests mit neuer TIM-Konfiguration in Arbeit. Neuer Diplomand/Praktikant: F. Teischinger - on-line software C. - E. Wulz

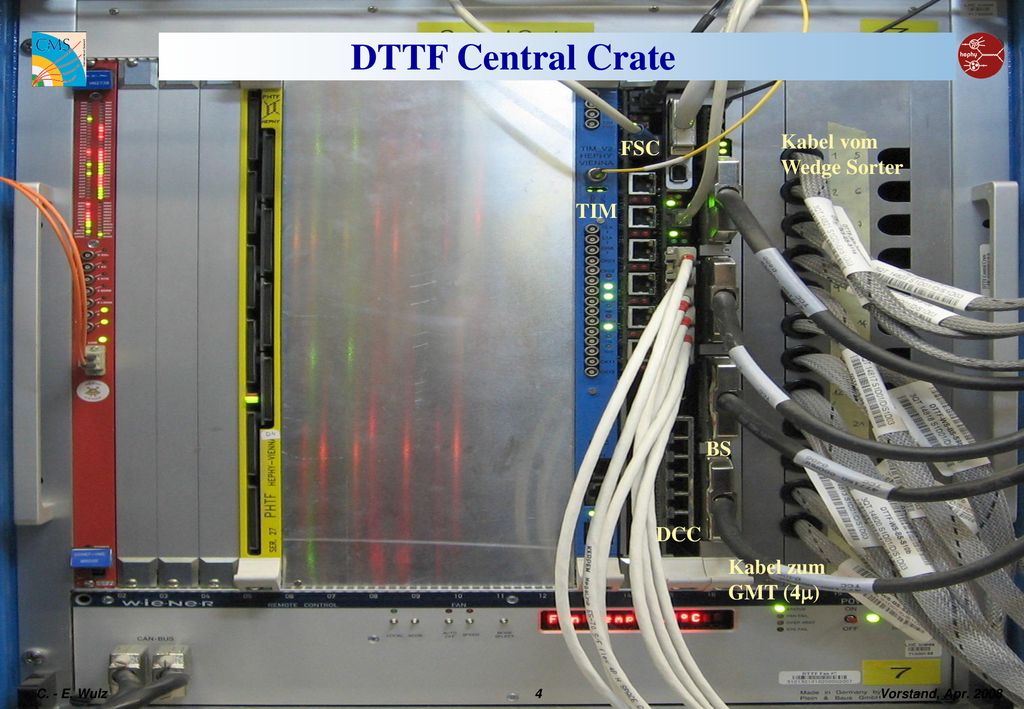

4 DTTF Central Crate Kabel vom Wedge Sorter FSC TIM BS DCC
Kabel zum GMT (4) C. - E. Wulz

5 Die Hardware des Globalen Triggers
Folien: M. Jeitler C. - E. Wulz

6 Global Trigger Crates GT1 und GT2
das ganze System des Globalen Triggers, einschließlich des Globalen Myontriggers, ist in einem 9U-VME-Crate untergebracht zusätzlich wurde nun ein Reserve-Crate direkt oberhalb des vorhandenen „production crate“ installiert jedes der beiden Crates hängt über eine eigene optische Faser an einem eigenen Computer Reservemodule können im Reserve-Crate getestet und in Betrieb gehalten werden so gibt es beim u.U. nötigen Ersatz eines Moduls durch einen Reservemodul keine „bösen Überraschungen” bei einem Schaden am Crate selbst können wir in wenigen Minuten auf das andere Crate umstellen C. - E. Wulz

7 Reservemodule für den Globalen Trigger
für fast alle Module haben wir vor Ort (in der unterirdischen Elektronik-Halle „USC55“) Ersatzmodule CAEN-Busadapter, L1AOUTs, TCS, PSBs, FDL, GTL, TIM, GMT lediglich der Reservemodul für die GTFE-Karte (Auslesemodul) wies beim Eintreffen am CERN Bitfehler auf wurde nach Wien zurück gebracht und wird zur Zeit repariert hoffentlich kann ich ihn übermorgen schon wieder mitnehmen! bald wird ein weiteres Ersatz-Crate ans CERN geliefert dieses wird dann im Gebäude 904 (CERN-Prevessin) installiert und kann ebenfalls für Tests betrieben werden C. - E. Wulz

8 Was ist noch zu tun? vor kurzem wurde mit der Fertigstellung der Firmware für den Monitoring-Chip des Trigger Control Systems die letzte seitens der Wiener Elektronikgruppe nötige Entwicklungsarbeit geleistet natürlich fallen immer wieder kleine Reparaturarbeiten für die Elektronik an weitere Entwicklungen seitens der Elektronik-Gruppe gehen jedoch schon in Richtung „Upgrade“ ! am CERN wird noch eifrig Software vervollständigt insbesondere hinsichtlich Monitoring Testruns am CERN sind natürlich wesentlich, um verborgene Schwachstellen aufzufinden großteils läuft der Globale Trigger bei diesen Testruns jedoch als Service-Einrichtung für die anderen Subsysteme C. - E. Wulz

9 Globaler Myontrigger - Hardware
4 GMT Module existieren: 2 am CERN, vollständig getestet: GMT#2 in Betrieb seit 5. Feb., gänzlich ok GMT#3 getestet in Wien und teilweise am CERN - Reserve 2 in Wien: GMT#1 repariert und getestet GMT#4 zeigt Bitfehler im Readout und hat ein Konnektorproblem - Reparatur nötig Folien: I. Mikulec C. - E. Wulz

10 Global Muon Trigger - Software
Online SW: fully integrated in the Trigger Supervisor framework including advanced Control Panel and configuration from the database vme-based monitoring (parity, sync) recently implemented within Trigger Supervisor framework "Offline" (cmssw related) SW: GMT Emulator is complete, tested and used for online checks within DQM GMT DQM is in use online and progressively evolving DB interface to the GMT Emulator has been established GMT root tree producer was used for detailed cosmics data analysis C. - E. Wulz

11 Global Run November 2007 - komplettes Wheel
Top-bottom-Koinzidenzen geprüft C. - E. Wulz

12 Global Run November 2007 - Datenanalyse
Using GMT data and reconstructed standalone muons - "tag and probe" DT sector timing wrt. sector 3 using coincidence inefficiencies sectors 9 10 11 3 4 5 25ns coincidence (in time) 50ns coincidence (±1BX) DT trigger efficiency  of "tag"-track extrap. to station 2 on the "probe" side C. - E. Wulz

13 Global Trigger Online Software
Folien: Ch. Hartl (mit M. Jeitler, I. Mikulec)

14 Automatic Configuration of the Global Trigger

15 Control Panels in the GT Cell (1)
Status/Partitioning Control Panel used in CMS commissioning runs to monitor status of all detector partitions connected to the GT assignment of detectors to GT partitions (1...8)‏ the status of the GT boards and the readout board allows also to control status information ignorance, setting of time slots...

16 Control Panels in the GT Cell (2)‏
GT Configuration Control Panel used in CMS commissioning configuration of GT or a single GT/DAQ partition monitor GT configuration/run state when under Central Run Control configure and turn on/off: random triggers physics triggers test triggers calibration trigger signal sequences configure trigger rules set Final OR and Veto masks for the 128/64 algo/technical triggers under development Control Panels in the GT Cell (2)‏

17 Monitoring in the Gobal Trigger Cell
GT Monitoring has been implemented within the XDAQ framework used by CMS Monitor rate counters for trigger bits (technical and physics triggers) Monitor L1A and dead-time counters The monitoring information is made available to all systems in the CMS network The monitoring information will also be written to the conditions database in the future Existing monitoring control panel waiting for an upgrade

18 Database integration

19 L1 Global Trigger: CMSSW Software
Folien: Vasile Ghete

20 L1 GT CMSSW Components

21 L1 GT Emulator L1 GT Emulator
Major code restructuring to adapt to L1 Menu as Event Setup Definition and implementation of interface to technical triggers Timing improvements L1 GT emulator foreseen to be run for every event in HLT/EF farm Stringent timing requirements: ~ few ms / event Timing evolution: 43 ms (1_7_X release), 12 ms (1_8_X release), 7 ms (2_0_X release). Expect to achieve 2.5 – 3 ms in 2_1_X (under development)‏

22 L1 GT & HLT and Fast Simulation

23 L1 Trigger Menu New L1 menus available
Working with the Trigger Studies Group new menus for startup were implemented in releases > CMSSW_2_0_X L1Menu2008_2E30 (luminosity 2x10^32)‏ L1Menu2008_2E31 (luminosity 2x10^31)‏ L1Menu2007 (luminosity 1x10^32): minor changes (re-ordered algorithms, new prescale factors, masks; updated some algorithms)‏ Menus for Global Runs (November, March) also available in CMSSW Restructuring L1 Menu software (together with Ph. Wagner, H. Bergauer, Ch. Hartl)‏ VhdlWriter (replace GTS; will run in CMSSW and Trigger Supervisor)‏ L1 Trigger Menu Editor (replace Gtgui; will run in TS)‏ VhdlWriter and Menu Editor use classes from CMSSW L1 software L1 menu in DB (uniform CMSSW / hardware implementation)‏

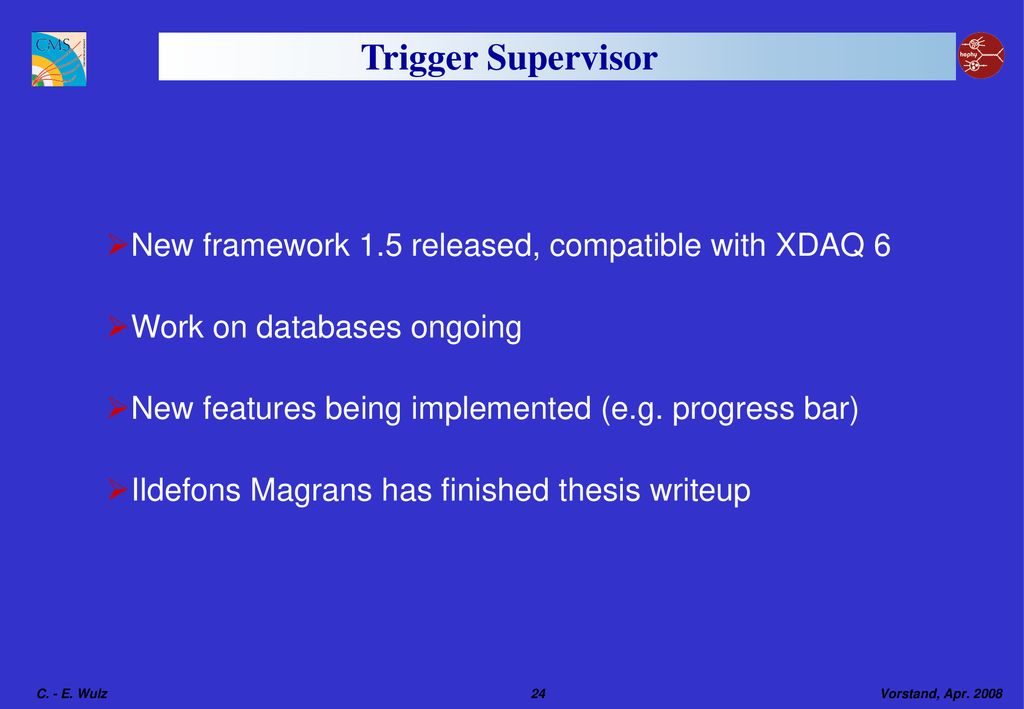

24 Trigger Supervisor New framework 1.5 released, compatible with XDAQ 6
Work on databases ongoing New features being implemented (e.g. progress bar) Ildefons Magrans has finished thesis writeup C. - E. Wulz

25 SLHC Proposals - DTTF Wien/Madrid
Teilnahme auch an upgrade proposal (Barrel Muon Trigger) C. - E. Wulz

26 SLHC Proposals - GT/GMT
C. - E. Wulz

27 Publikationen Publikationen in Journalen
Results of the first integration test of the CMS drift tubes muon trigger (M. Aldaya, …, Ch. Deldicque, J. Erö et al., NIM A579 (2007) ) Measurement technology for the CMS experiment (C.-E. Wulz, Meas. Sci.Technol. 18 (2007) ) CMS Notes The CMS Drift Tube Trigger Track Finder (to be submitted to JINST) (J. Erö et al., CMS Note 2008/009) CMS High Level Trigger (D. Acosta, …, V. Ghete, I. Mikulec et al., CMS Analysis Note 2007/009) CMS Conference Reports: Status and Commissioning of the CMS Experiment (C.-E. Wulz, CMS Conference Report 2007/040, Proc. of 2007 Europhysics Conference on HEP, Manchester, 2007) C. - E. Wulz

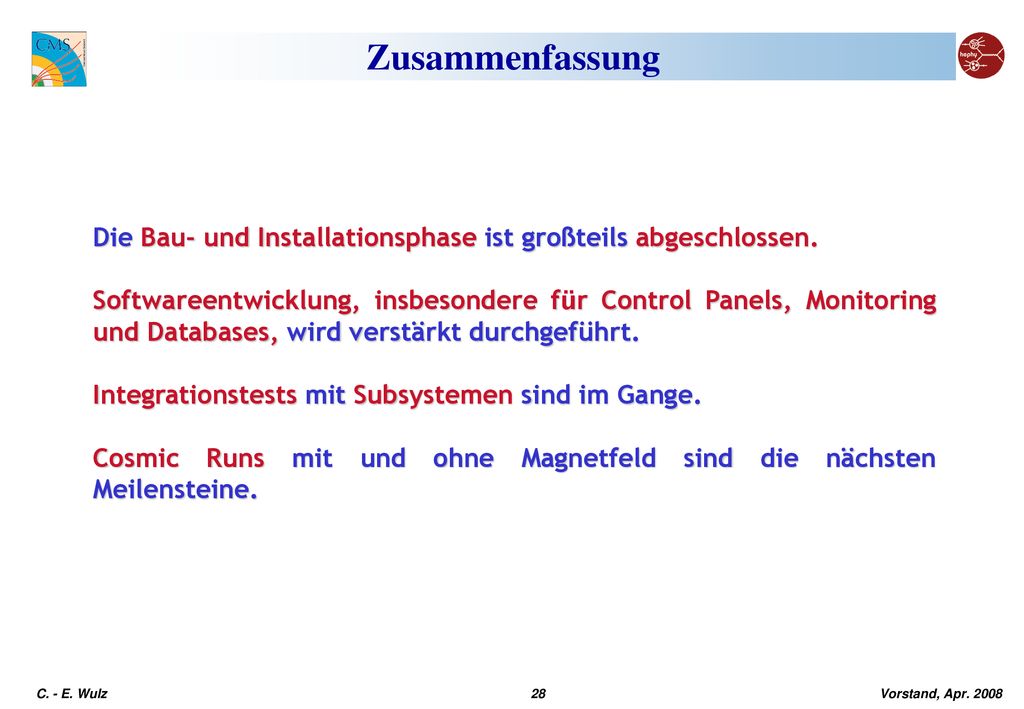

28 Zusammenfassung Die Bau- und Installationsphase ist großteils abgeschlossen. Softwareentwicklung, insbesondere für Control Panels, Monitoring und Databases, wird verstärkt durchgeführt. Integrationstests mit Subsystemen sind im Gange. Cosmic Runs mit und ohne Magnetfeld sind die nächsten Meilensteine. C. - E. Wulz

29 L1 GT Configuration via Event Setup
Event Setup mechanism in CMSSW Handle in CMSSW the information about detector environment and status Non-event data - tied to the time period / runs for which it is valid Allow shared hardware and CMSSW configuration (can be read from databases of from cfg files)‏ L1 Trigger Menu implementation as Event Setup Give access to the L1 Menu in L1 GT emulator and DQM, in HLT and physics analyses Available from release CMSSW_1_8_0 – major restructuring of the GT emulator required Restructured L1 GT records Required for better IoV (Interval of Validity) definition Restructured records for prescale factors, trigger masks and trigger veto masks, boards maps Improved testers and producers for the records
