Heidelberg, Expert – Heiz-/ Kühlkreisregelung ClimaECO – Optimierung einer Vorlaufsolltemperatur Team Application Engineering

Expert - HCC/S 2.x.x.1 & AC/S 1.x.1

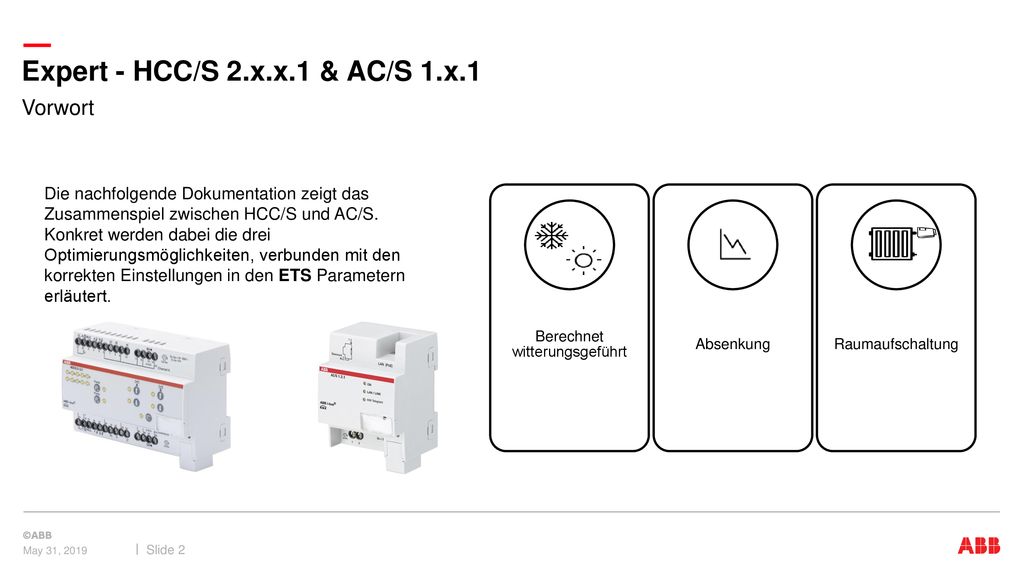

Vorwort Die nachfolgende Dokumentation zeigt das Zusammenspiel zwischen HCC/S und AC/S. Konkret werden dabei die drei Optimierungsmöglichkeiten, verbunden mit den korrekten Einstellungen in den ETS Parametern erläutert. Berechnet witterungsgeführt Absenkung Raumaufschaltung May 31, 2019

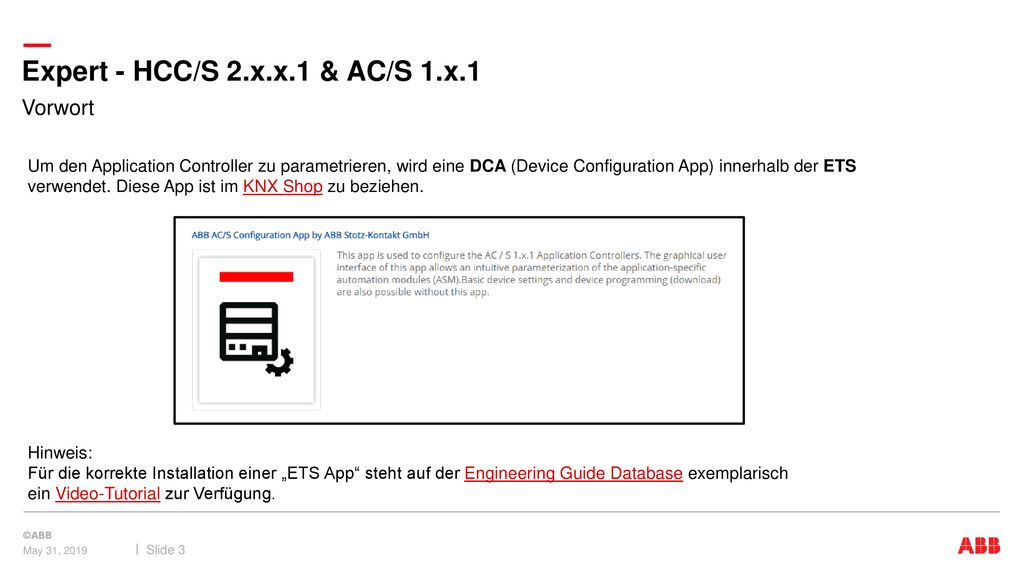

Expert - HCC/S 2.x.x.1 & AC/S 1.x.1 Vorwort Um den Application Controller zu parametrieren, wird eine DCA (Device Configuration App) innerhalb der ETS verwendet. Diese App ist im KNX Shop zu beziehen. Hinweis: Für die korrekte Installation einer „ETS App“ steht auf der Engineering Guide Database exemplarisch ein Video-Tutorial zur Verfügung. May 31, 2019

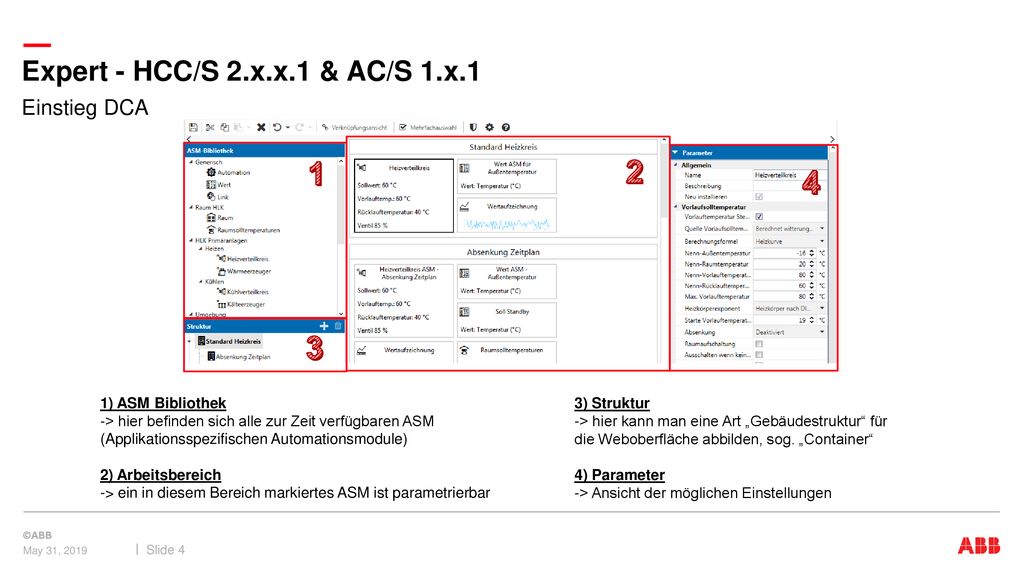

Einstieg DCA 1 2 4 3 1) ASM Bibliothek -> hier befinden sich alle zur Zeit verfügbaren ASM (Applikationsspezifischen Automationsmodule) 2) Arbeitsbereich -> ein in diesem Bereich markiertes ASM ist parametrierbar 3) Struktur -> hier kann man eine Art „Gebäudestruktur“ für die Weboberfläche abbilden, sog. „Container“ 4) Parameter -> Ansicht der möglichen Einstellungen May 31, 2019

Übersicht DCA und WebUI Diese Ansichten werden in den folgenden Folien immer wieder zu sehen sein. Es wird aufgezeigt welche Möglichkeiten der Visualisierung und Konfigurierung für den Benutzer bestehen. anzeigen & bedienen konfigurieren verbinden DCA-Strukturansicht AC/S-WebUI DCA-Verknüpfungsansicht May 31, 2019

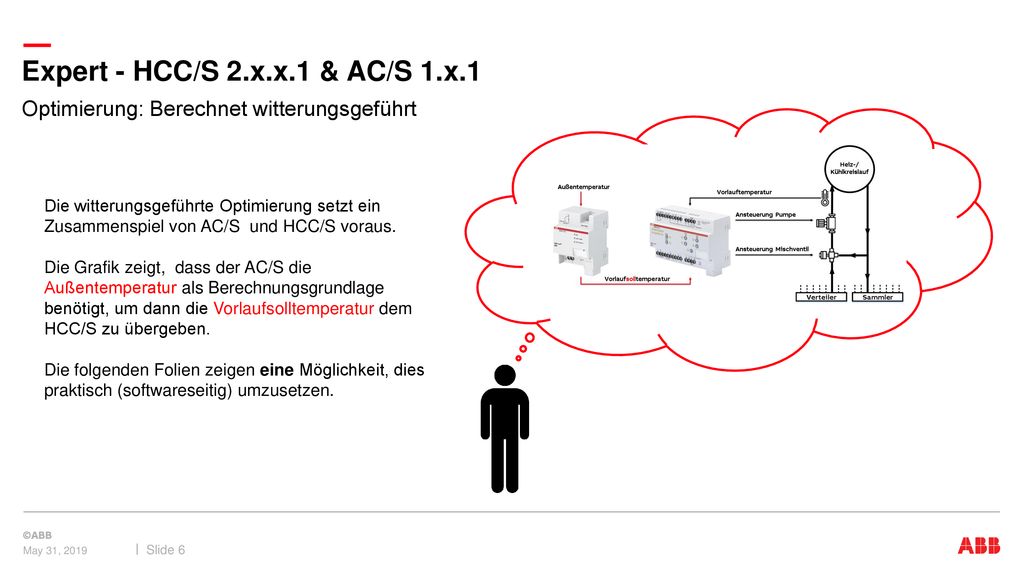

Optimierung: Berechnet witterungsgeführt Die witterungsgeführte Optimierung setzt ein Zusammenspiel von AC/S und HCC/S voraus. Die Grafik zeigt, dass der AC/S die Außentemperatur als Berechnungsgrundlage benötigt, um dann die Vorlaufsolltemperatur dem HCC/S zu übergeben. Die folgenden Folien zeigen eine Möglichkeit, dies praktisch (softwareseitig) umzusetzen. May 31, 2019

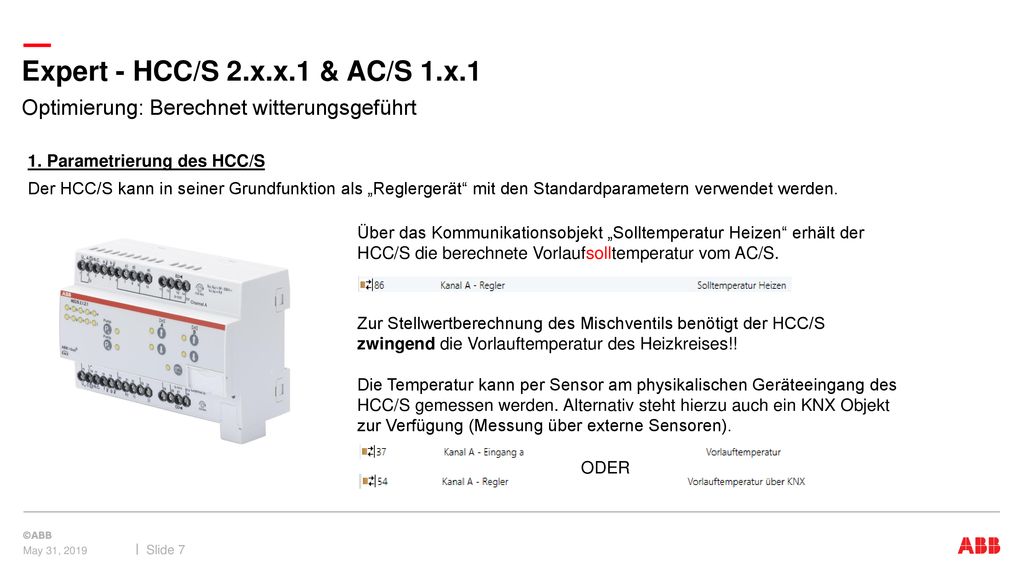

Optimierung: Berechnet witterungsgeführt 1. Parametrierung des HCC/S Der HCC/S kann in seiner Grundfunktion als „Reglergerät“ mit den Standardparametern verwendet werden. Über das Kommunikationsobjekt „Solltemperatur Heizen“ erhält der HCC/S die berechnete Vorlaufsolltemperatur vom AC/S. Zur Stellwertberechnung des Mischventils benötigt der HCC/S zwingend die Vorlauftemperatur des Heizkreises!! Die Temperatur kann per Sensor am physikalischen Geräteeingang des HCC/S gemessen werden. Alternativ steht hierzu auch ein KNX Objekt zur Verfügung (Messung über externe Sensoren). ODER May 31, 2019

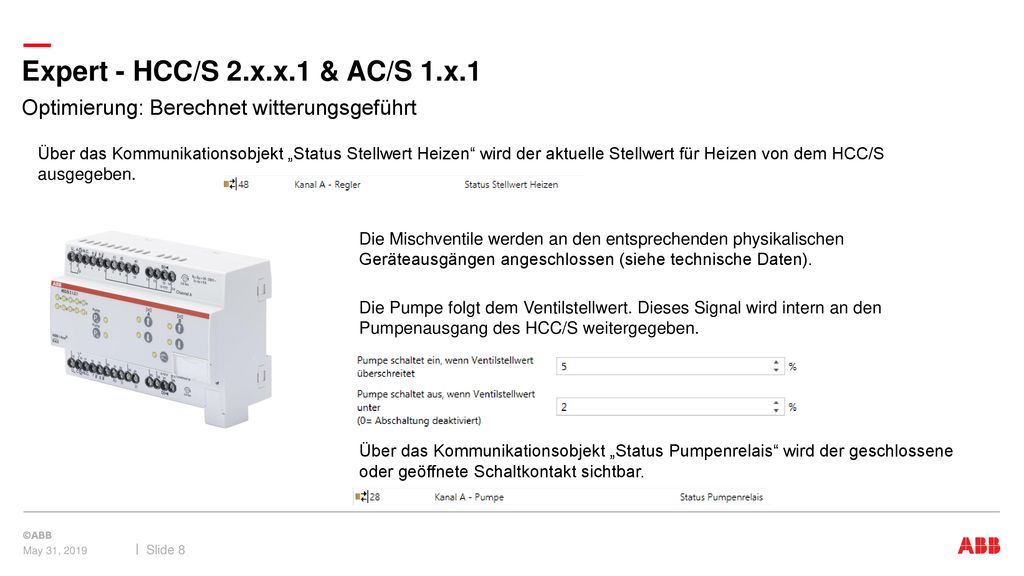

Optimierung: Berechnet witterungsgeführt Über das Kommunikationsobjekt „Status Stellwert Heizen“ wird der aktuelle Stellwert für Heizen von dem HCC/S ausgegeben. Die Mischventile werden an den entsprechenden physikalischen Geräteausgängen angeschlossen (siehe technische Daten). Die Pumpe folgt dem Ventilstellwert. Dieses Signal wird intern an den Pumpenausgang des HCC/S weitergegeben. Über das Kommunikationsobjekt „Status Pumpenrelais“ wird der geschlossene oder geöffnete Schaltkontakt sichtbar. May 31, 2019

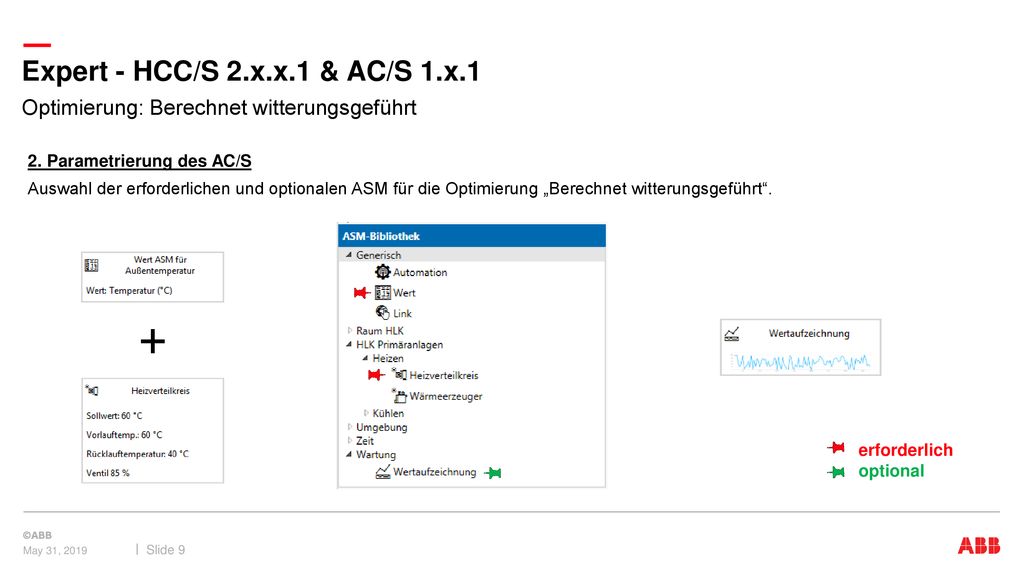

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S Auswahl der erforderlichen und optionalen ASM für die Optimierung „Berechnet witterungsgeführt“. erforderlich optional May 31, 2019

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Beschreibung der ASM) Wert ASM: Mit diesem ASM kann ein beliebiger Datenaustausch zwischen den verschiedenen Schnittstellen des AC/S (KNX, BACnet, Weboberfläche und ASM Verknüpfungsobjekte) erfolgen. Jede Wert ASM kann nur ein Wert übertragen. Der dabei verwendete Datenpunkttyp ist frei wählbar. Heizverteilkreis ASM: Dieses ASM berechnet die Vorlaufsolltemperatur und sendet den berechneten Wert an einen Heizverteilkreis-Controller (HCC/S). Zusätzlich ermöglicht das ASM die Anzeige und Bedienung des über KNX verknüpften Heizverteilkreis-Controllers über die Weboberfläche des Moduls. Wertaufzeichnung ASM: Mit diesem ASM können bis zu fünf voneinander unabhängige Werte über einen einstellbaren Zeitraum im AC/S aufgezeichnet werden. Die Aufzeichnungen werden im Gerät gespeichert und können auf der Weboberfläche grafisch dargestellt, sowie von dort exportiert werden. May 31, 2019

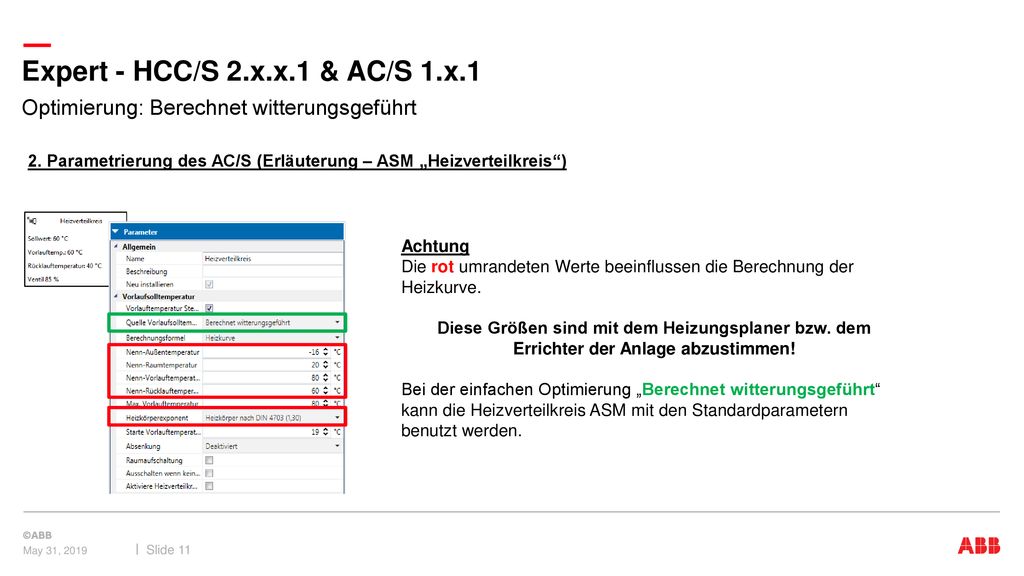

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Erläuterung – ASM „Heizverteilkreis“) Achtung Die rot umrandeten Werte beeinflussen die Berechnung der Heizkurve. Diese Größen sind mit dem Heizungsplaner bzw. dem Errichter der Anlage abzustimmen! Bei der einfachen Optimierung „Berechnet witterungsgeführt“ kann die Heizverteilkreis ASM mit den Standardparametern benutzt werden. May 31, 2019

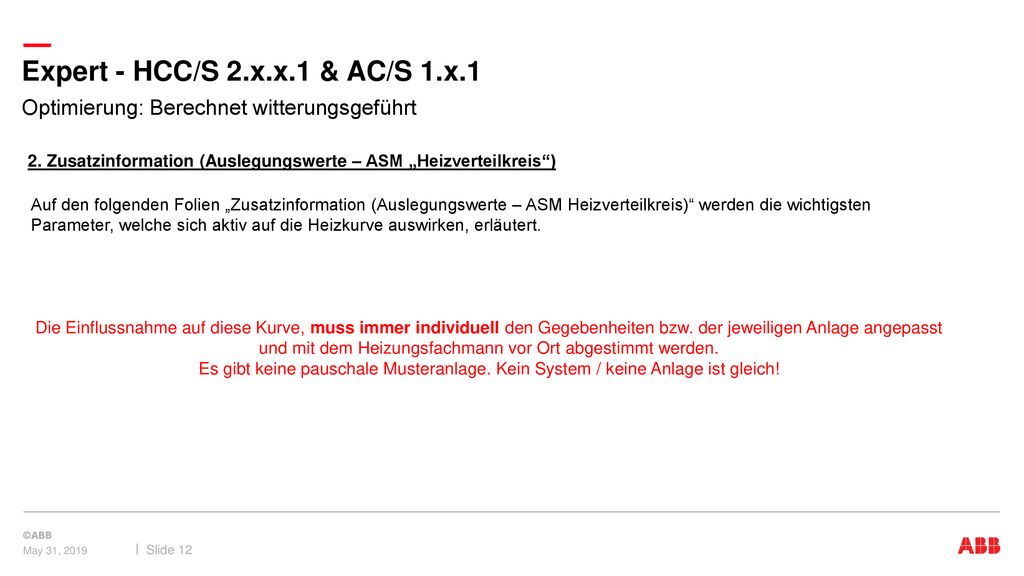

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Auf den folgenden Folien „Zusatzinformation (Auslegungswerte – ASM Heizverteilkreis)“ werden die wichtigsten Parameter, welche sich aktiv auf die Heizkurve auswirken, erläutert. Die Einflussnahme auf diese Kurve, muss immer individuell den Gegebenheiten bzw. der jeweiligen Anlage angepasst und mit dem Heizungsfachmann vor Ort abgestimmt werden. Es gibt keine pauschale Musteranlage. Kein System / keine Anlage ist gleich! May 31, 2019

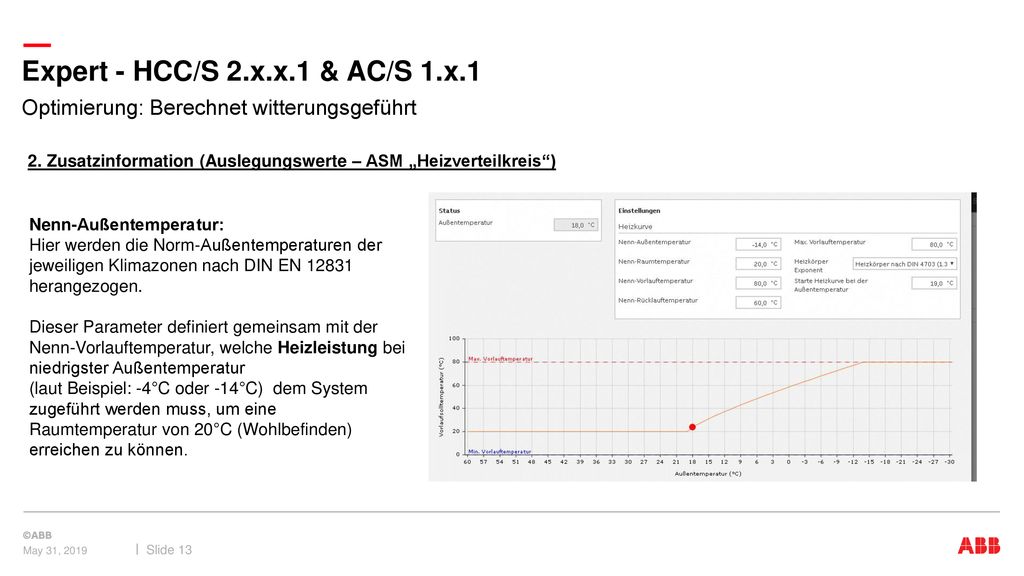

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Nenn-Außentemperatur: Hier werden die Norm-Außentemperaturen der jeweiligen Klimazonen nach DIN EN herangezogen. Dieser Parameter definiert gemeinsam mit der Nenn-Vorlauftemperatur, welche Heizleistung bei niedrigster Außentemperatur (laut Beispiel: -4°C oder -14°C) dem System zugeführt werden muss, um eine Raumtemperatur von 20°C (Wohlbefinden) erreichen zu können. May 31, 2019

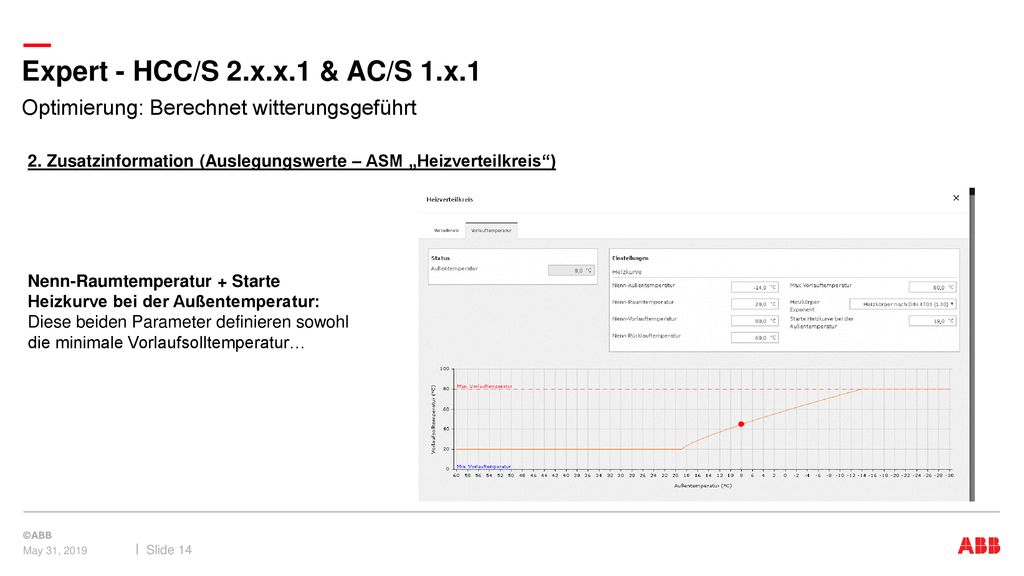

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Nenn-Raumtemperatur + Starte Heizkurve bei der Außentemperatur: Diese beiden Parameter definieren sowohl die minimale Vorlaufsolltemperatur… May 31, 2019

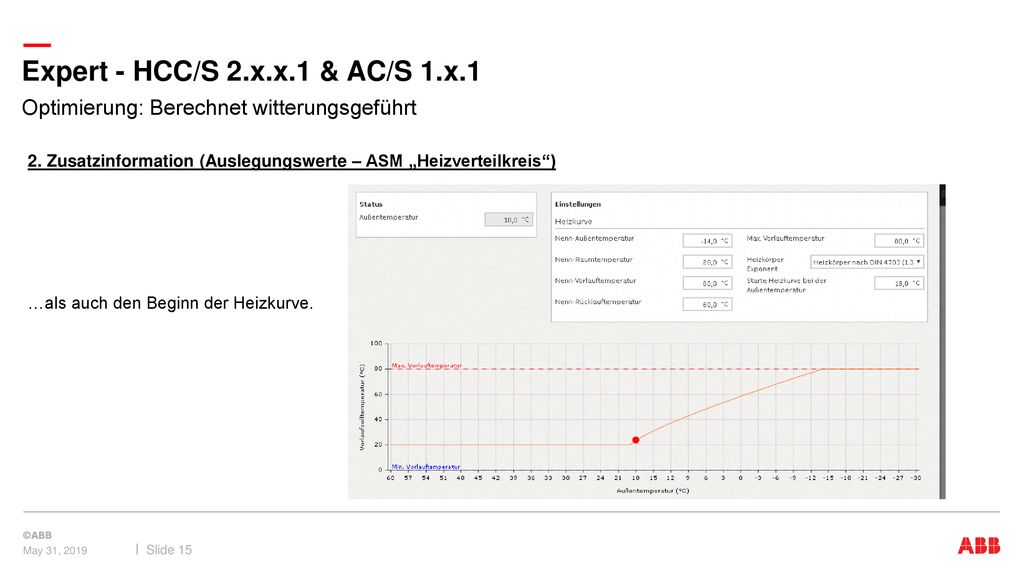

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) …als auch den Beginn der Heizkurve. May 31, 2019

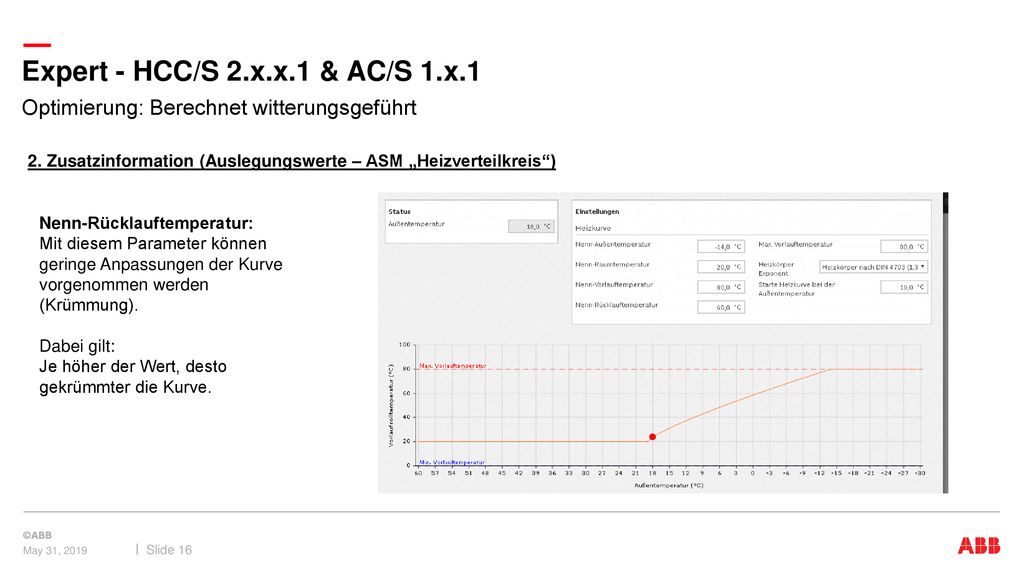

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Nenn-Rücklauftemperatur: Mit diesem Parameter können geringe Anpassungen der Kurve vorgenommen werden (Krümmung). Dabei gilt: Je höher der Wert, desto gekrümmter die Kurve. May 31, 2019

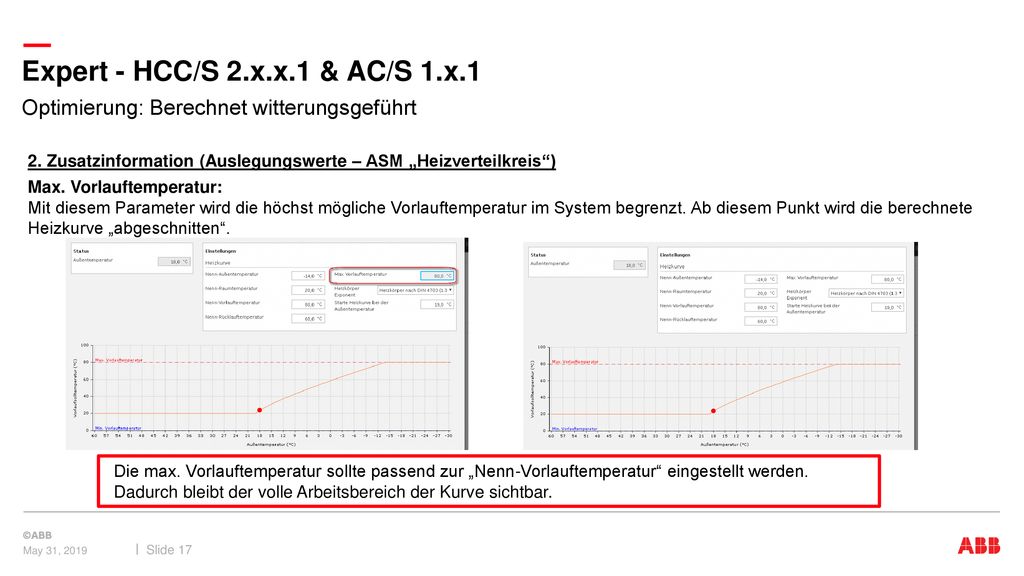

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Max. Vorlauftemperatur: Mit diesem Parameter wird die höchst mögliche Vorlauftemperatur im System begrenzt. Ab diesem Punkt wird die berechnete Heizkurve „abgeschnitten“. Die max. Vorlauftemperatur sollte passend zur „Nenn-Vorlauftemperatur“ eingestellt werden. Dadurch bleibt der volle Arbeitsbereich der Kurve sichtbar. May 31, 2019

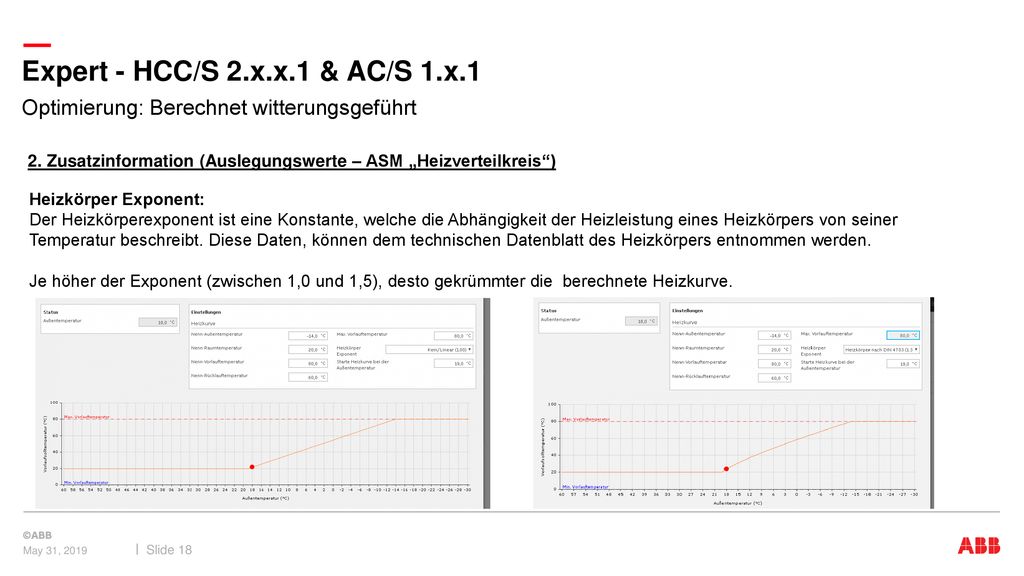

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Auslegungswerte – ASM „Heizverteilkreis“) Heizkörper Exponent: Der Heizkörperexponent ist eine Konstante, welche die Abhängigkeit der Heizleistung eines Heizkörpers von seiner Temperatur beschreibt. Diese Daten, können dem technischen Datenblatt des Heizkörpers entnommen werden. Je höher der Exponent (zwischen 1,0 und 1,5), desto gekrümmter die berechnete Heizkurve. May 31, 2019

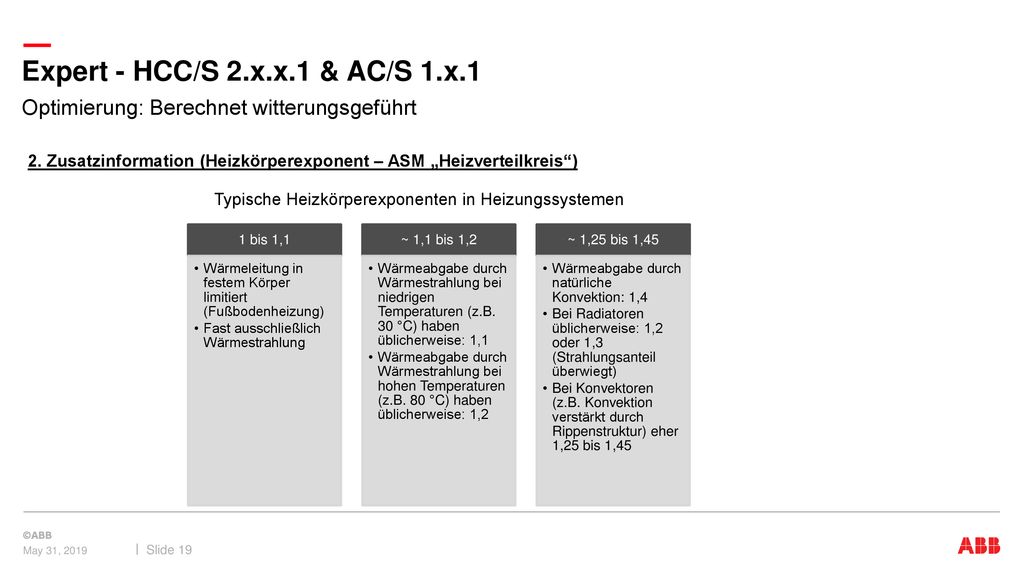

Optimierung: Berechnet witterungsgeführt 2. Zusatzinformation (Heizkörperexponent – ASM „Heizverteilkreis“) Typische Heizkörperexponenten in Heizungssystemen 1 bis 1,1 Wärmeleitung in festem Körper limitiert (Fußbodenheizung) Fast ausschließlich Wärmestrahlung ~ 1,1 bis 1,2 Wärmeabgabe durch Wärmestrahlung bei niedrigen Temperaturen (z.B. 30 °C) haben üblicherweise: 1,1 Wärmeabgabe durch Wärmestrahlung bei hohen Temperaturen (z.B. 80 °C) haben üblicherweise: 1,2 ~ 1,25 bis 1,45 Wärmeabgabe durch natürliche Konvektion: 1,4 Bei Radiatoren üblicherweise: 1,2 oder 1,3 (Strahlungsanteil überwiegt) Bei Konvektoren (z.B. Konvektion verstärkt durch Rippenstruktur) eher 1,25 bis 1,45 May 31, 2019

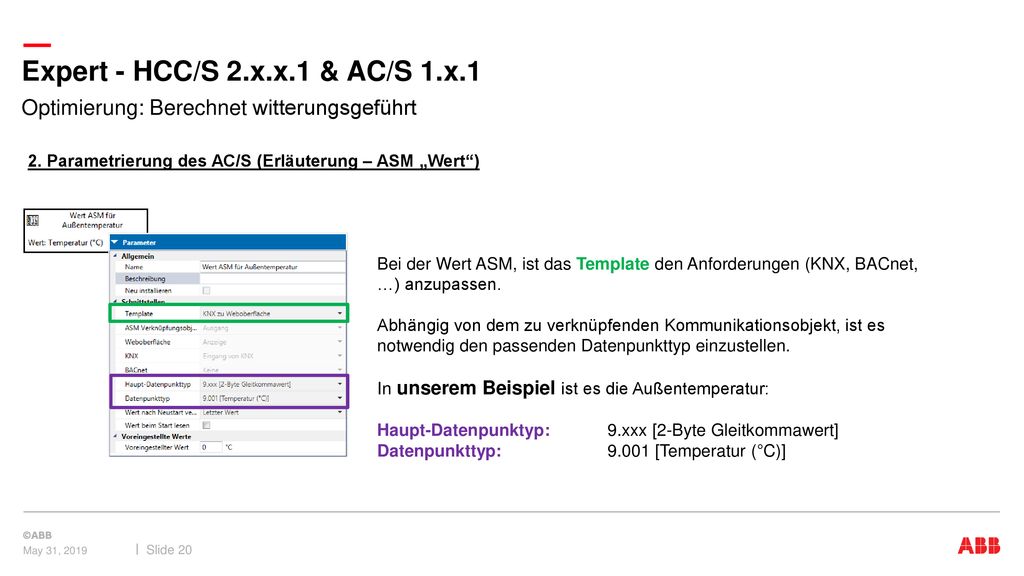

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Erläuterung – ASM „Wert“) Bei der Wert ASM, ist das Template den Anforderungen (KNX, BACnet, …) anzupassen. Abhängig von dem zu verknüpfenden Kommunikationsobjekt, ist es notwendig den passenden Datenpunkttyp einzustellen. In unserem Beispiel ist es die Außentemperatur: Haupt-Datenpunktyp: 9.xxx [2-Byte Gleitkommawert] Datenpunkttyp: [Temperatur (°C)] May 31, 2019

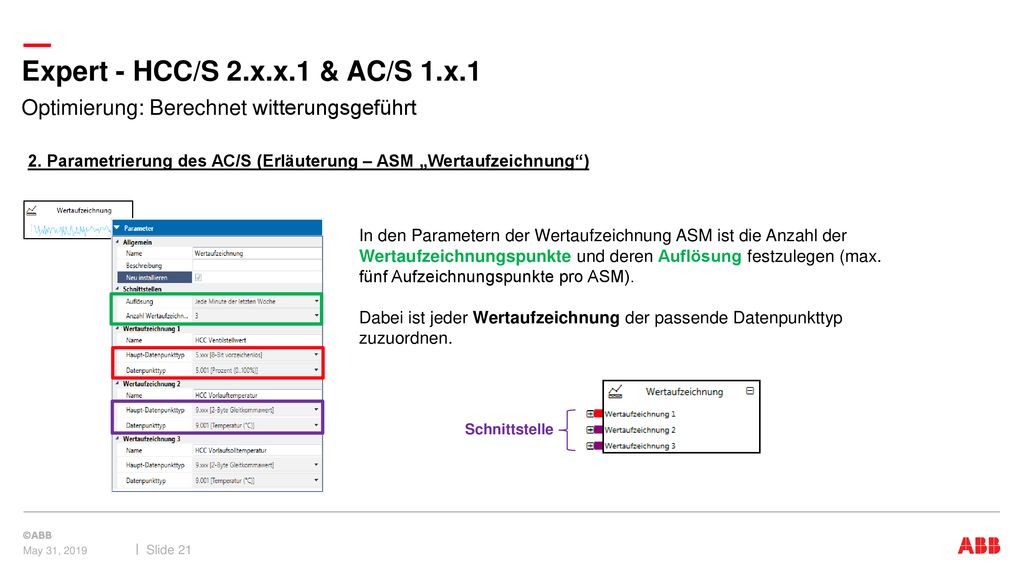

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Erläuterung – ASM „Wertaufzeichnung“) In den Parametern der Wertaufzeichnung ASM ist die Anzahl der Wertaufzeichnungspunkte und deren Auflösung festzulegen (max. fünf Aufzeichnungspunkte pro ASM). Dabei ist jeder Wertaufzeichnung der passende Datenpunkttyp zuzuordnen. Schnittstelle May 31, 2019

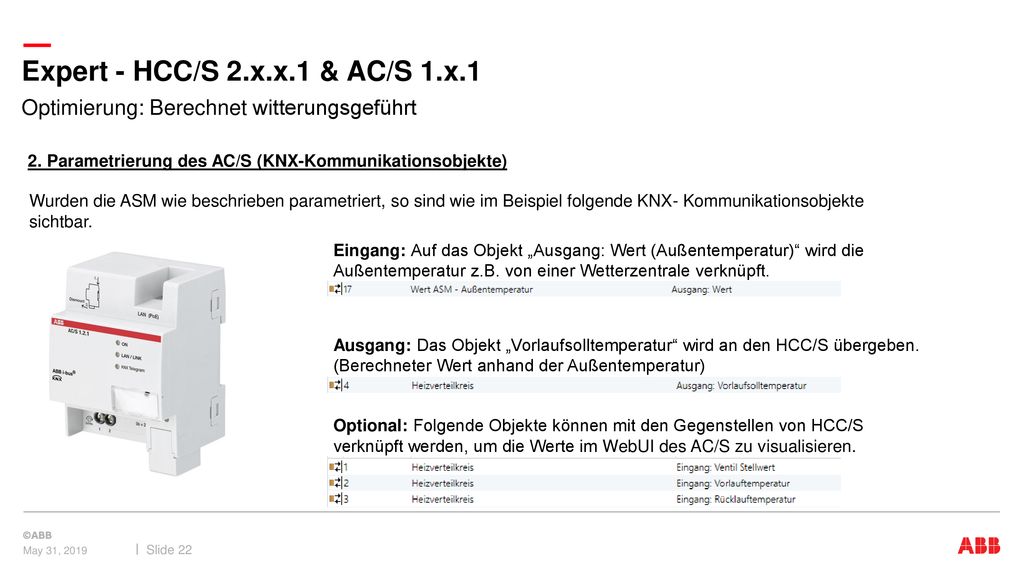

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (KNX-Kommunikationsobjekte) Wurden die ASM wie beschrieben parametriert, so sind wie im Beispiel folgende KNX- Kommunikationsobjekte sichtbar. Eingang: Auf das Objekt „Ausgang: Wert (Außentemperatur)“ wird die Außentemperatur z.B. von einer Wetterzentrale verknüpft. Ausgang: Das Objekt „Vorlaufsolltemperatur“ wird an den HCC/S übergeben. (Berechneter Wert anhand der Außentemperatur) Optional: Folgende Objekte können mit den Gegenstellen von HCC/S verknüpft werden, um die Werte im WebUI des AC/S zu visualisieren. May 31, 2019

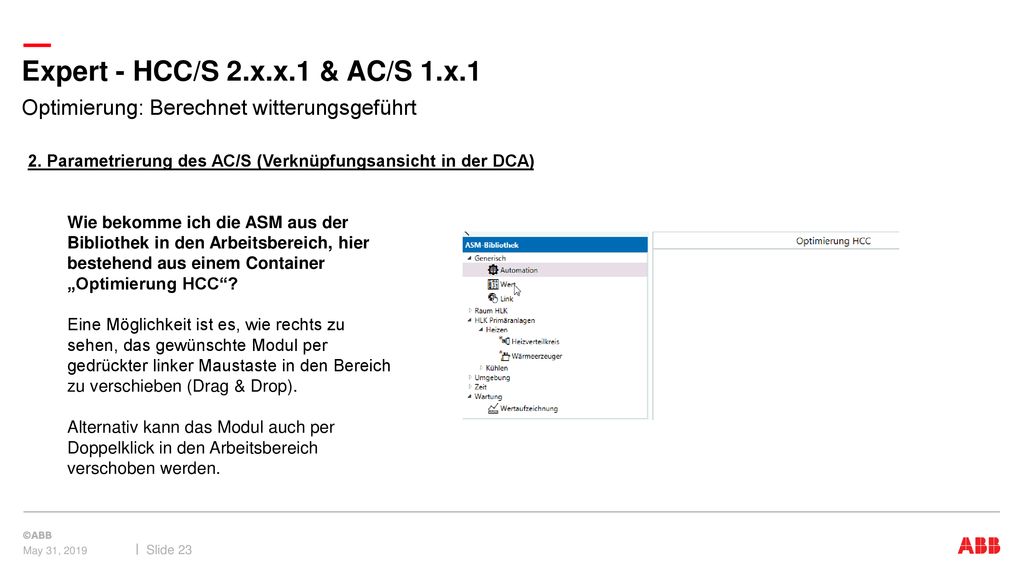

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) Wie bekomme ich die ASM aus der Bibliothek in den Arbeitsbereich, hier bestehend aus einem Container „Optimierung HCC“? Eine Möglichkeit ist es, wie rechts zu sehen, das gewünschte Modul per gedrückter linker Maustaste in den Bereich zu verschieben (Drag & Drop). Alternativ kann das Modul auch per Doppelklick in den Arbeitsbereich verschoben werden. May 31, 2019

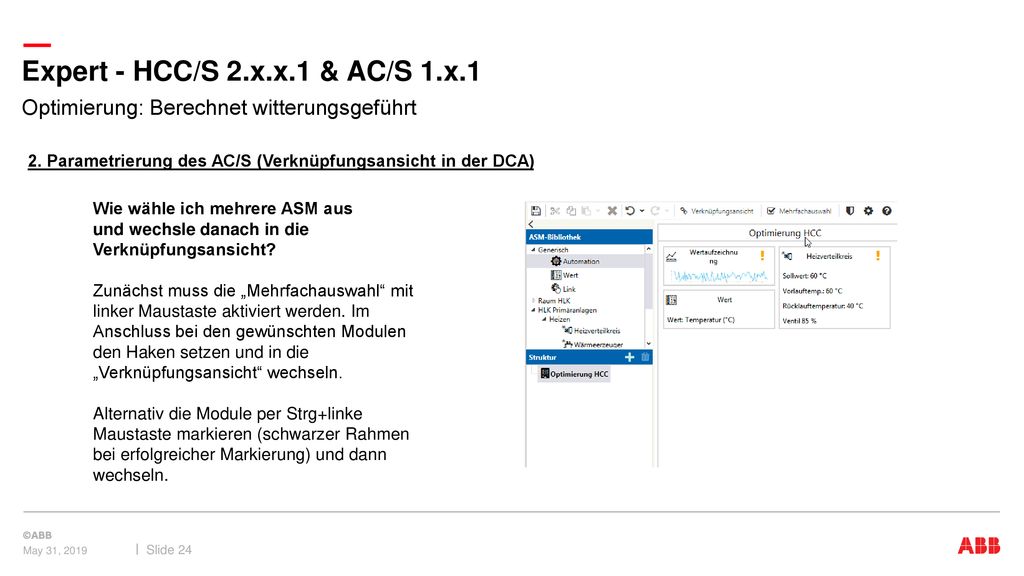

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) Wie wähle ich mehrere ASM aus und wechsle danach in die Verknüpfungsansicht? Zunächst muss die „Mehrfachauswahl“ mit linker Maustaste aktiviert werden. Im Anschluss bei den gewünschten Modulen den Haken setzen und in die „Verknüpfungsansicht“ wechseln. Alternativ die Module per Strg+linke Maustaste markieren (schwarzer Rahmen bei erfolgreicher Markierung) und dann wechseln. May 31, 2019

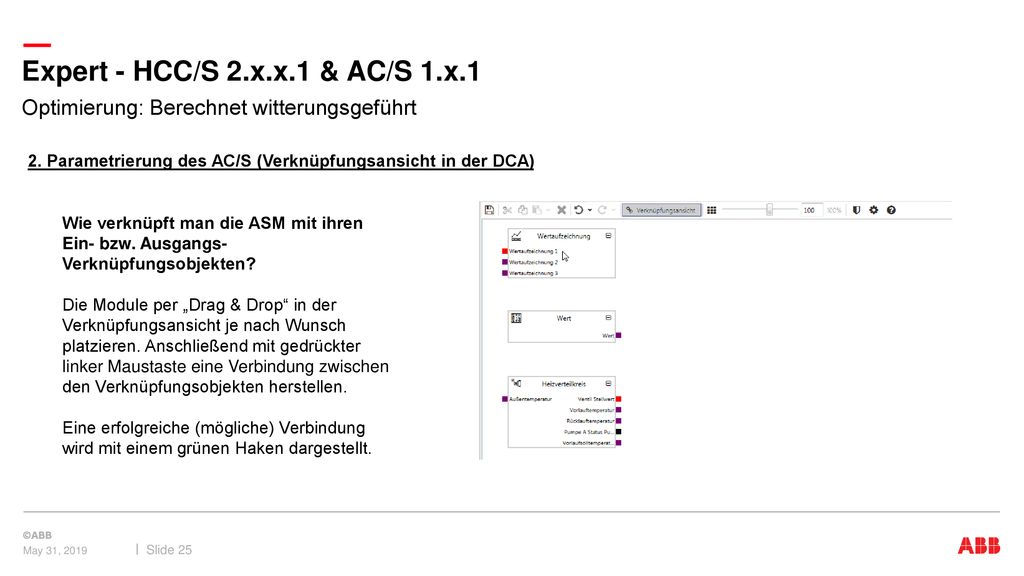

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) Wie verknüpft man die ASM mit ihren Ein- bzw. Ausgangs-Verknüpfungsobjekten? Die Module per „Drag & Drop“ in der Verknüpfungsansicht je nach Wunsch platzieren. Anschließend mit gedrückter linker Maustaste eine Verbindung zwischen den Verknüpfungsobjekten herstellen. Eine erfolgreiche (mögliche) Verbindung wird mit einem grünen Haken dargestellt. May 31, 2019

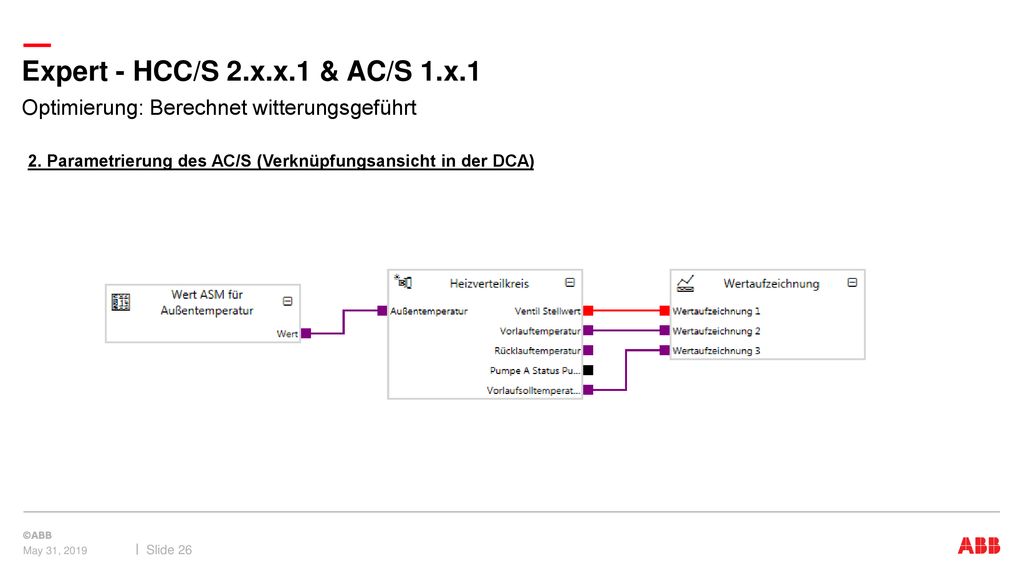

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) May 31, 2019

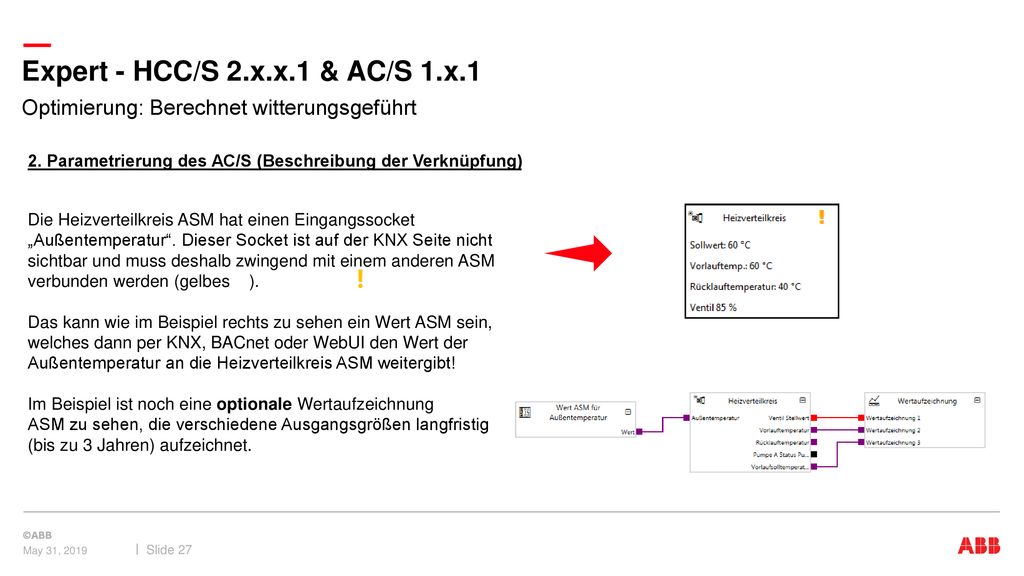

Optimierung: Berechnet witterungsgeführt 2. Parametrierung des AC/S (Beschreibung der Verknüpfung) Die Heizverteilkreis ASM hat einen Eingangssocket „Außentemperatur“. Dieser Socket ist auf der KNX Seite nicht sichtbar und muss deshalb zwingend mit einem anderen ASM verbunden werden (gelbes ). Das kann wie im Beispiel rechts zu sehen ein Wert ASM sein, welches dann per KNX, BACnet oder WebUI den Wert der Außentemperatur an die Heizverteilkreis ASM weitergibt! Im Beispiel ist noch eine optionale Wertaufzeichnung ASM zu sehen, die verschiedene Ausgangsgrößen langfristig (bis zu 3 Jahren) aufzeichnet. May 31, 2019

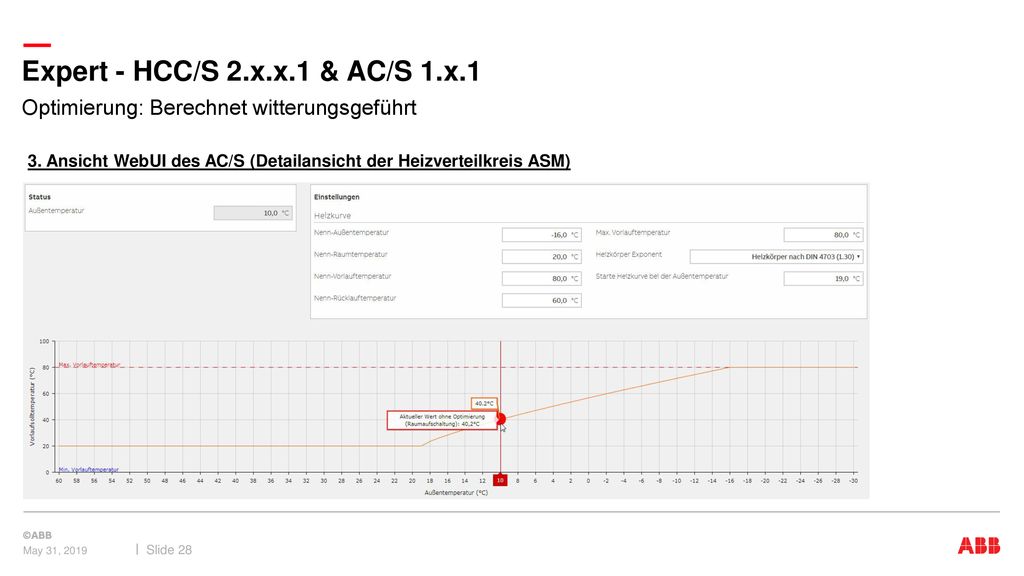

Optimierung: Berechnet witterungsgeführt 3. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) May 31, 2019

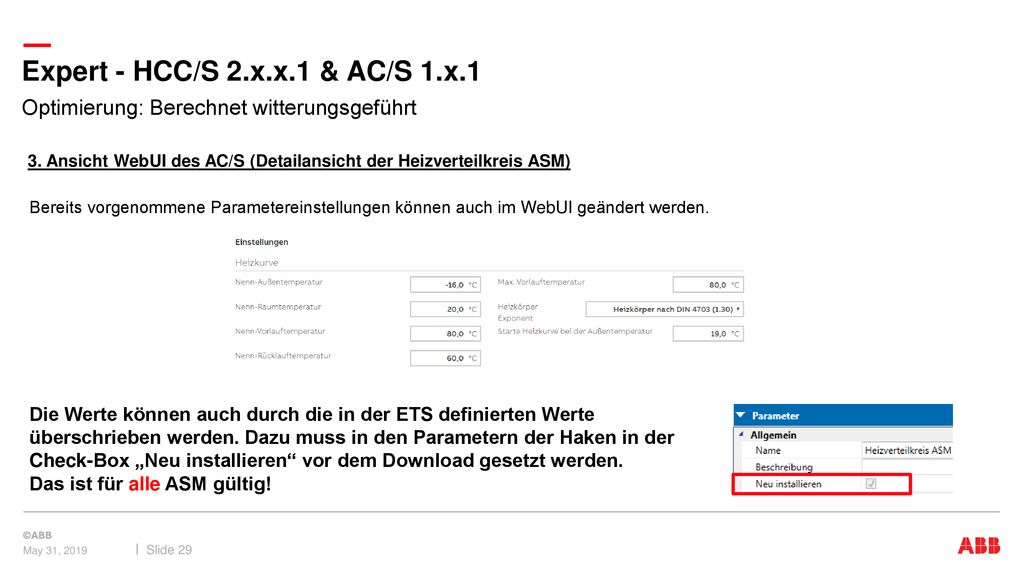

Optimierung: Berechnet witterungsgeführt 3. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) Bereits vorgenommene Parametereinstellungen können auch im WebUI geändert werden. Die Werte können auch durch die in der ETS definierten Werte überschrieben werden. Dazu muss in den Parametern der Haken in der Check-Box „Neu installieren“ vor dem Download gesetzt werden. Das ist für alle ASM gültig! May 31, 2019

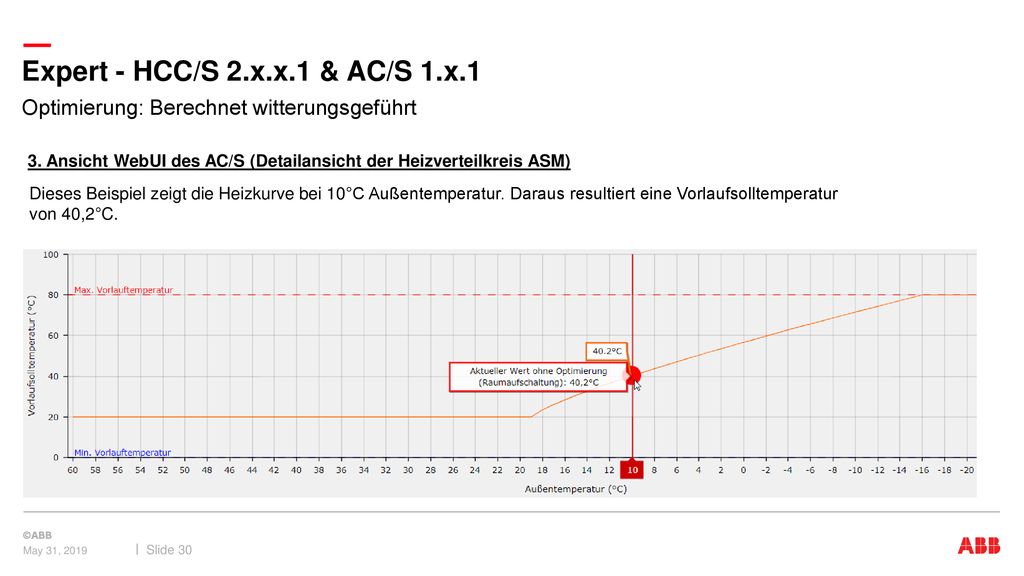

Optimierung: Berechnet witterungsgeführt 3. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) Dieses Beispiel zeigt die Heizkurve bei 10°C Außentemperatur. Daraus resultiert eine Vorlaufsolltemperatur von 40,2°C. May 31, 2019

Optimierung: Berechnet witterungsgeführt 3. Ansicht WebUI des AC/S (Benutzerdefinierte Vorlauftemperaturkurve) Die obige Ansicht zeigt eine Heizkurve mit einer benutzerdefinierbaren Einstellung der Wertepaare. Die Heizkurve muss manuell über fünf Wertepaare definiert werden! May 31, 2019

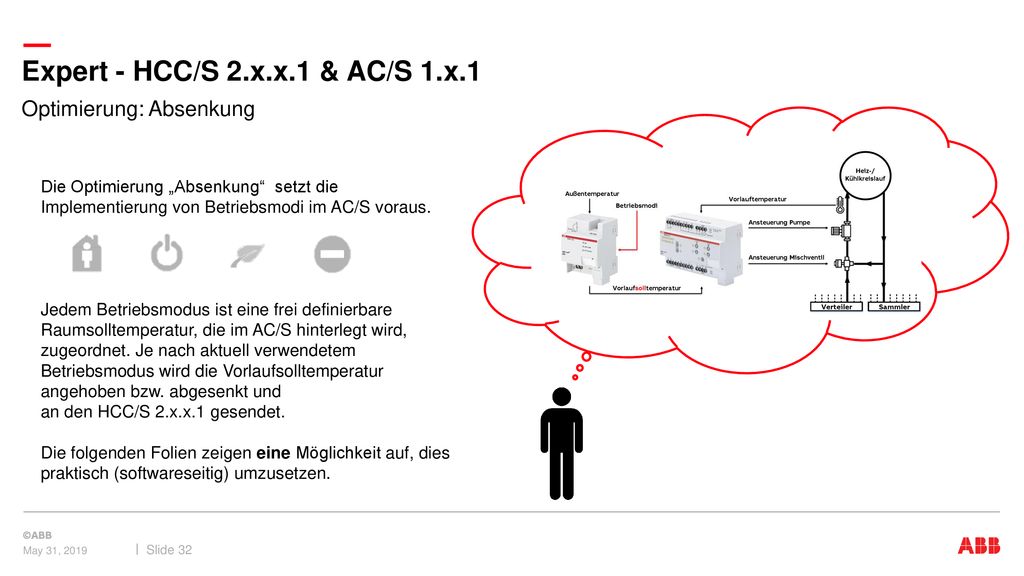

Optimierung: Absenkung Die Optimierung „Absenkung“ setzt die Implementierung von Betriebsmodi im AC/S voraus. Jedem Betriebsmodus ist eine frei definierbare Raumsolltemperatur, die im AC/S hinterlegt wird, zugeordnet. Je nach aktuell verwendetem Betriebsmodus wird die Vorlaufsolltemperatur angehoben bzw. abgesenkt und an den HCC/S 2.x.x.1 gesendet. Die folgenden Folien zeigen eine Möglichkeit auf, dies praktisch (softwareseitig) umzusetzen. May 31, 2019

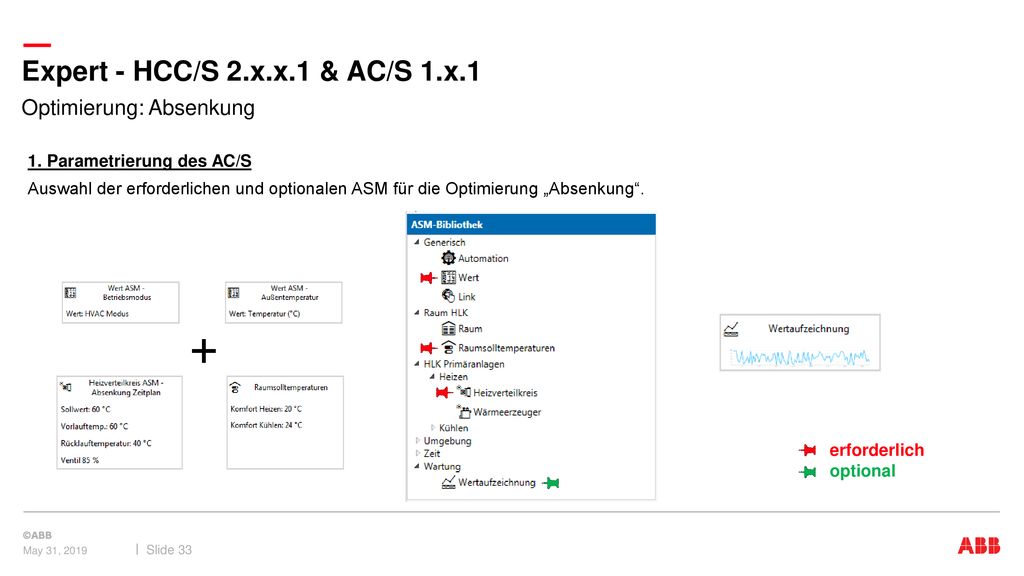

Optimierung: Absenkung 1. Parametrierung des AC/S Auswahl der erforderlichen und optionalen ASM für die Optimierung „Absenkung“. erforderlich optional May 31, 2019

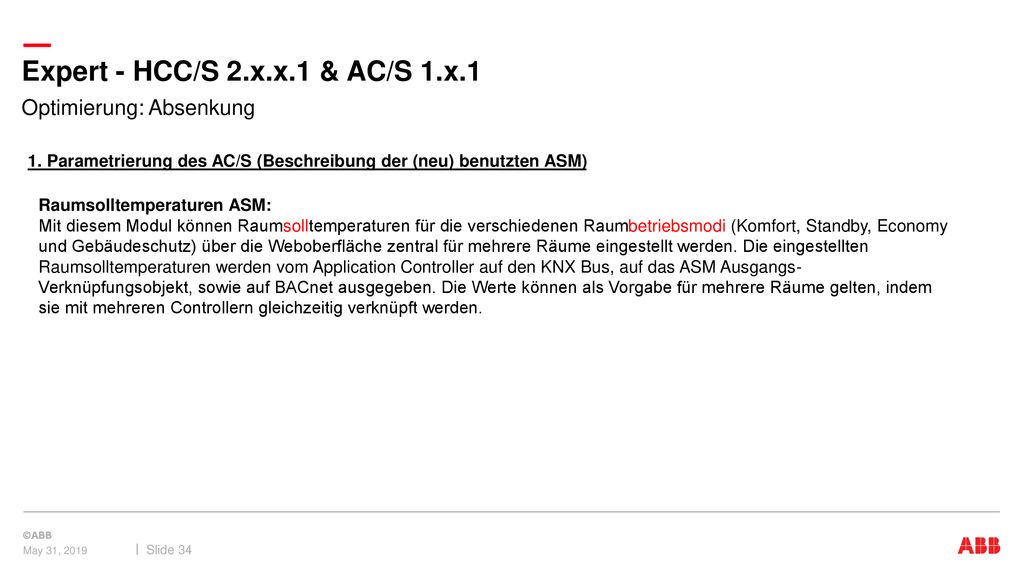

Optimierung: Absenkung 1. Parametrierung des AC/S (Beschreibung der (neu) benutzten ASM) Raumsolltemperaturen ASM: Mit diesem Modul können Raumsolltemperaturen für die verschiedenen Raumbetriebsmodi (Komfort, Standby, Economy und Gebäudeschutz) über die Weboberfläche zentral für mehrere Räume eingestellt werden. Die eingestellten Raumsolltemperaturen werden vom Application Controller auf den KNX Bus, auf das ASM Ausgangs-Verknüpfungsobjekt, sowie auf BACnet ausgegeben. Die Werte können als Vorgabe für mehrere Räume gelten, indem sie mit mehreren Controllern gleichzeitig verknüpft werden. May 31, 2019

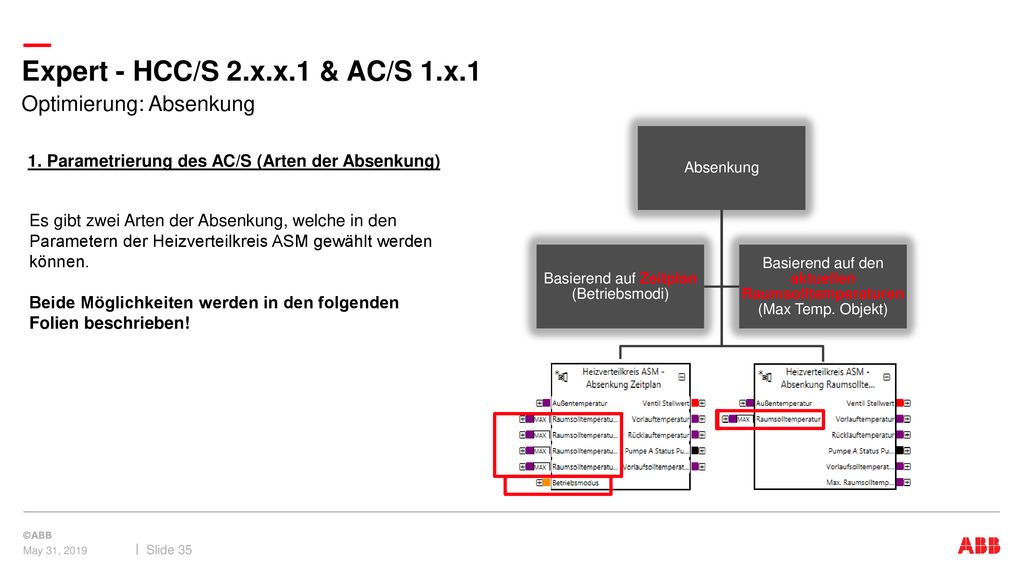

Optimierung: Absenkung Absenkung Basierend auf Zeitplan (Betriebsmodi) Basierend auf den aktuellen Raumsolltemperaturen (Max Temp. Objekt) 1. Parametrierung des AC/S (Arten der Absenkung) Es gibt zwei Arten der Absenkung, welche in den Parametern der Heizverteilkreis ASM gewählt werden können. Beide Möglichkeiten werden in den folgenden Folien beschrieben! May 31, 2019

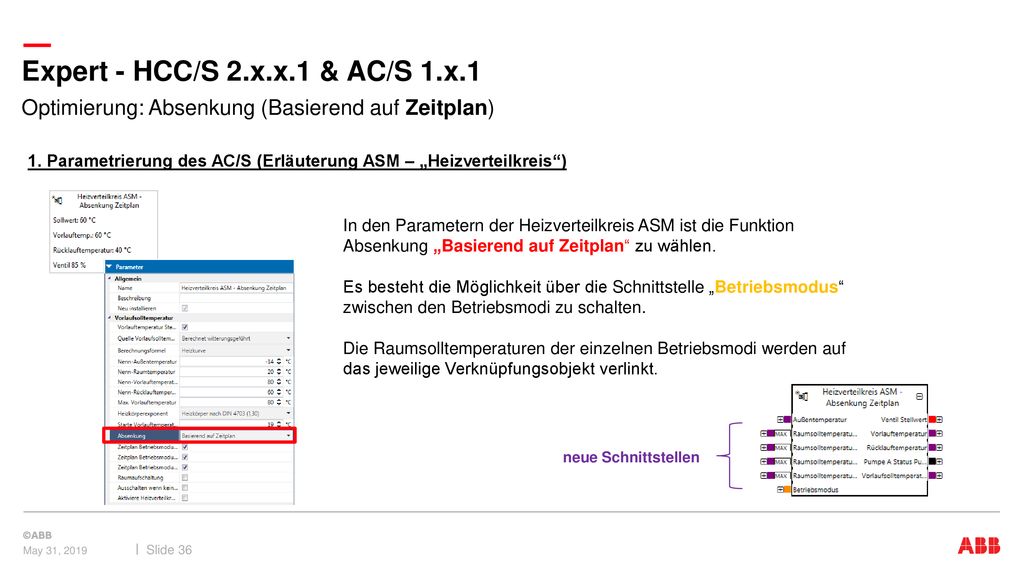

Optimierung: Absenkung (Basierend auf Zeitplan) 1. Parametrierung des AC/S (Erläuterung ASM – „Heizverteilkreis“) In den Parametern der Heizverteilkreis ASM ist die Funktion Absenkung „Basierend auf Zeitplan“ zu wählen. Es besteht die Möglichkeit über die Schnittstelle „Betriebsmodus“ zwischen den Betriebsmodi zu schalten. Die Raumsolltemperaturen der einzelnen Betriebsmodi werden auf das jeweilige Verknüpfungsobjekt verlinkt. neue Schnittstellen May 31, 2019

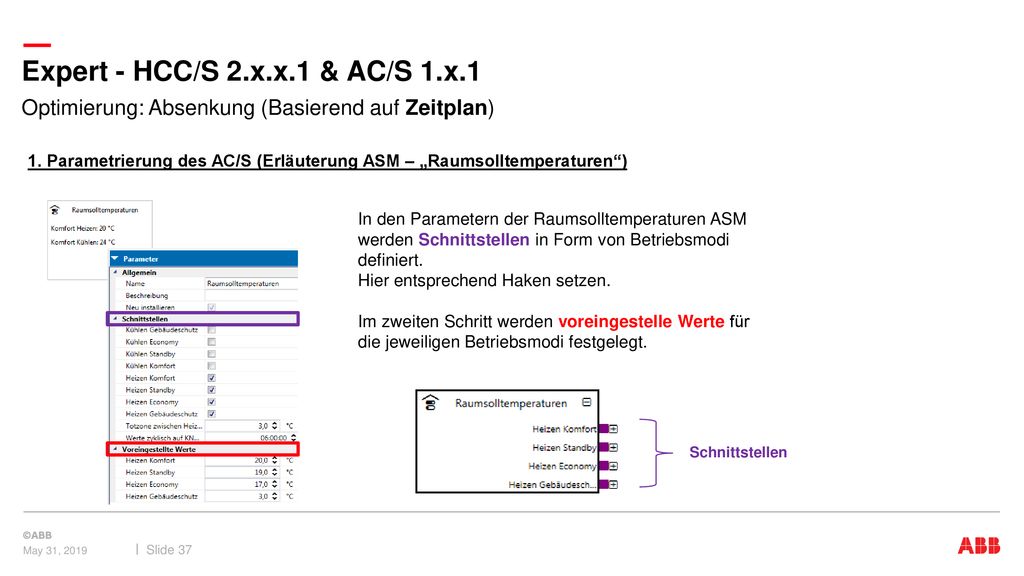

Optimierung: Absenkung (Basierend auf Zeitplan) 1. Parametrierung des AC/S (Erläuterung ASM – „Raumsolltemperaturen“) In den Parametern der Raumsolltemperaturen ASM werden Schnittstellen in Form von Betriebsmodi definiert. Hier entsprechend Haken setzen. Im zweiten Schritt werden voreingestelle Werte für die jeweiligen Betriebsmodi festgelegt. Schnittstellen May 31, 2019

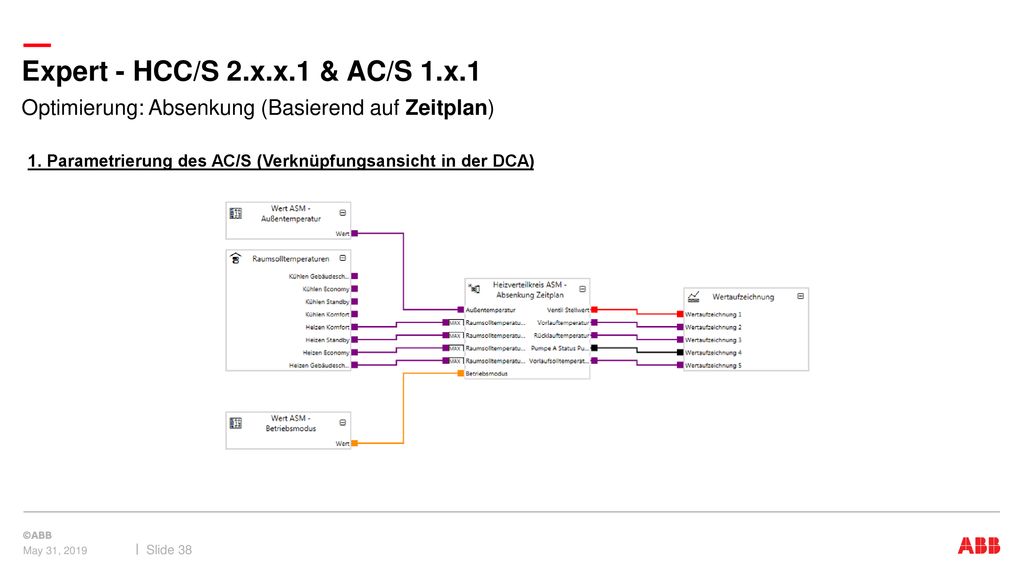

Optimierung: Absenkung (Basierend auf Zeitplan) 1. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) May 31, 2019

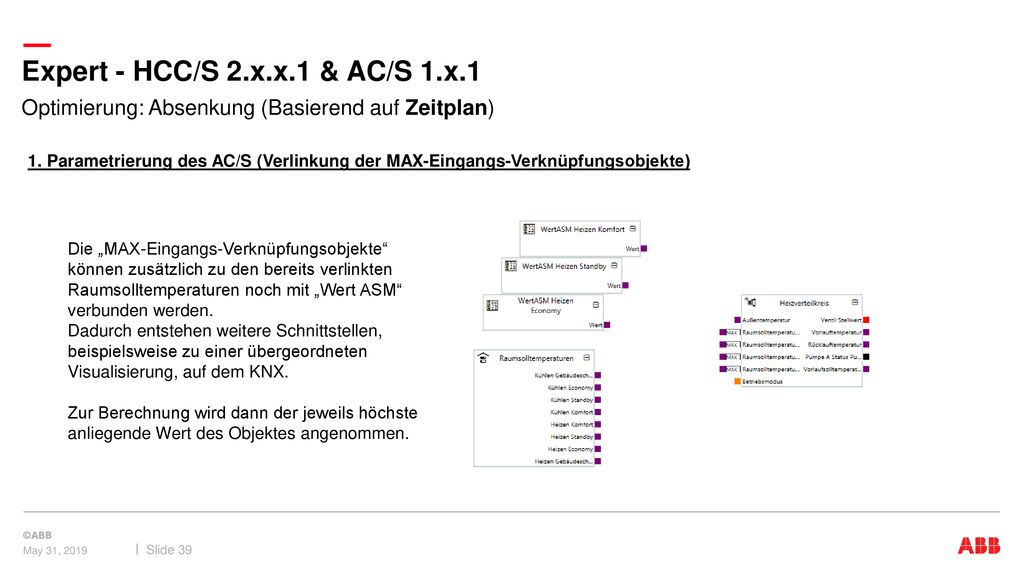

Optimierung: Absenkung (Basierend auf Zeitplan) 1. Parametrierung des AC/S (Verlinkung der MAX-Eingangs-Verknüpfungsobjekte) Die „MAX-Eingangs-Verknüpfungsobjekte“ können zusätzlich zu den bereits verlinkten Raumsolltemperaturen noch mit „Wert ASM“ verbunden werden. Dadurch entstehen weitere Schnittstellen, beispielsweise zu einer übergeordneten Visualisierung, auf dem KNX. Zur Berechnung wird dann der jeweils höchste anliegende Wert des Objektes angenommen. May 31, 2019

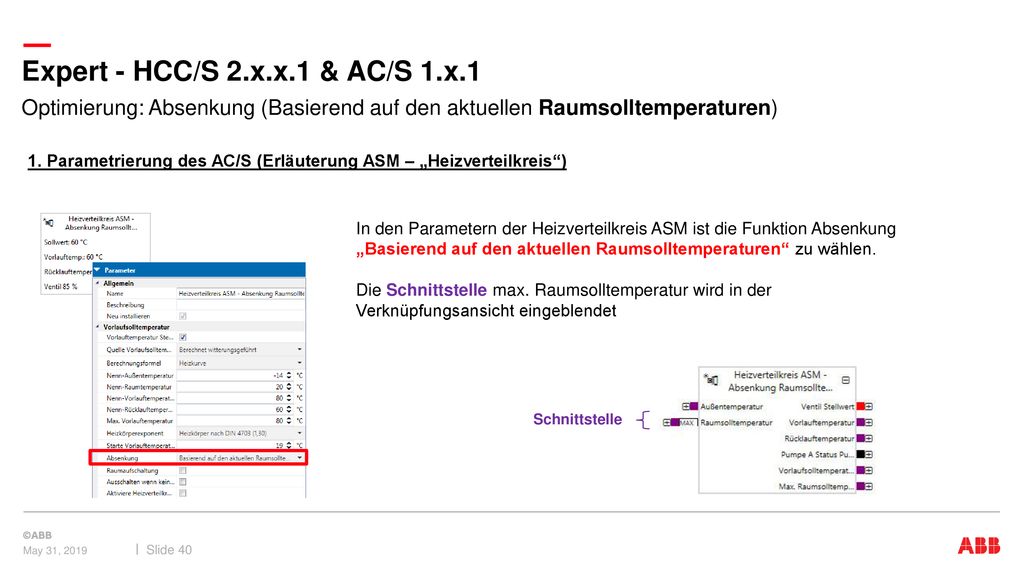

Optimierung: Absenkung (Basierend auf den aktuellen Raumsolltemperaturen) 1. Parametrierung des AC/S (Erläuterung ASM – „Heizverteilkreis“) In den Parametern der Heizverteilkreis ASM ist die Funktion Absenkung „Basierend auf den aktuellen Raumsolltemperaturen“ zu wählen. Die Schnittstelle max. Raumsolltemperatur wird in der Verknüpfungsansicht eingeblendet Schnittstelle May 31, 2019

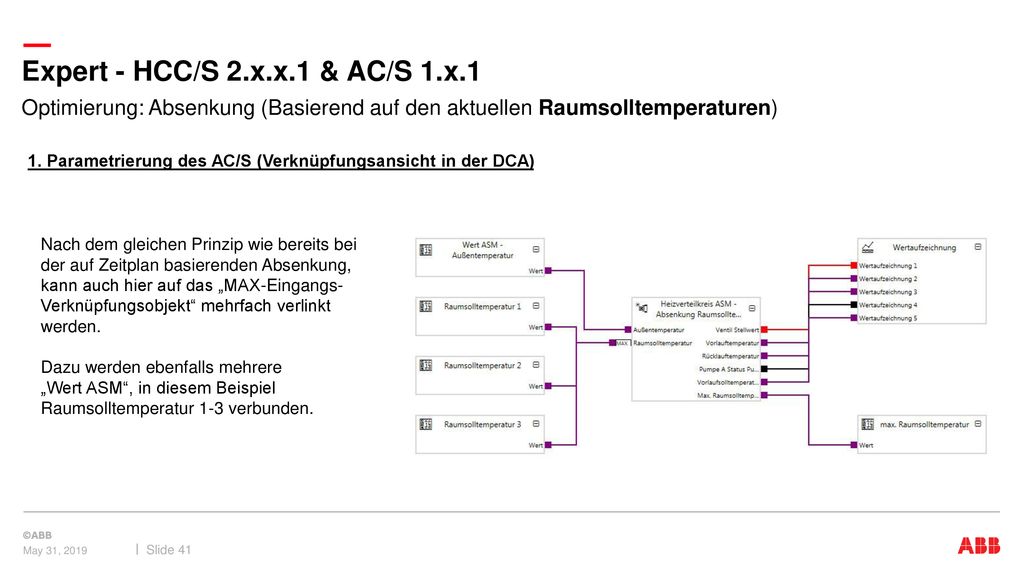

Optimierung: Absenkung (Basierend auf den aktuellen Raumsolltemperaturen) 1. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) Nach dem gleichen Prinzip wie bereits bei der auf Zeitplan basierenden Absenkung, kann auch hier auf das „MAX-Eingangs-Verknüpfungsobjekt“ mehrfach verlinkt werden. Dazu werden ebenfalls mehrere „Wert ASM“, in diesem Beispiel Raumsolltemperatur 1-3 verbunden. May 31, 2019

Optimierung: Absenkung 2. Ansicht WebUI des AC/S (Basierend auf Zeitplan) May 31, 2019

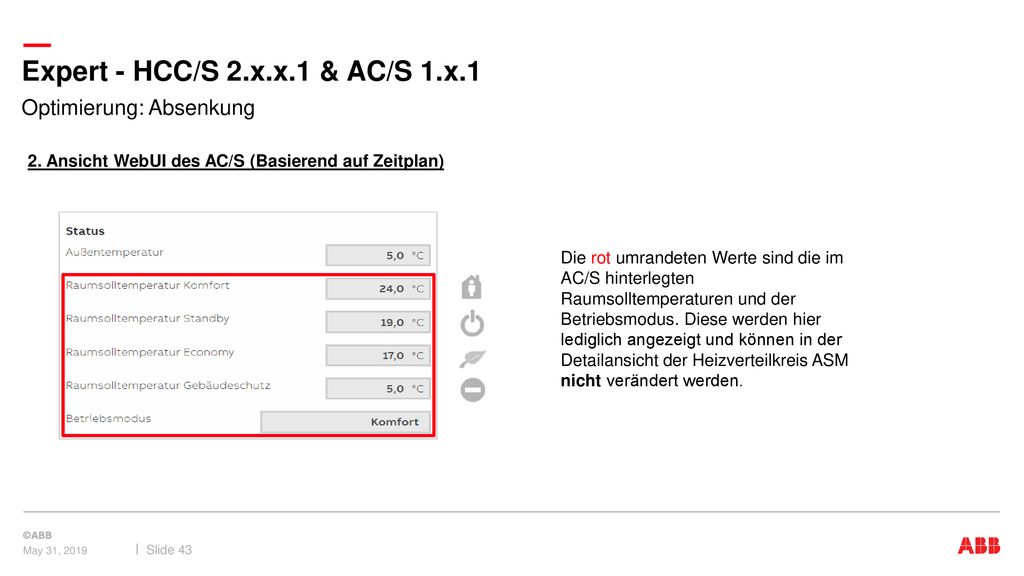

Optimierung: Absenkung 2. Ansicht WebUI des AC/S (Basierend auf Zeitplan) Die rot umrandeten Werte sind die im AC/S hinterlegten Raumsolltemperaturen und der Betriebsmodus. Diese werden hier lediglich angezeigt und können in der Detailansicht der Heizverteilkreis ASM nicht verändert werden. May 31, 2019

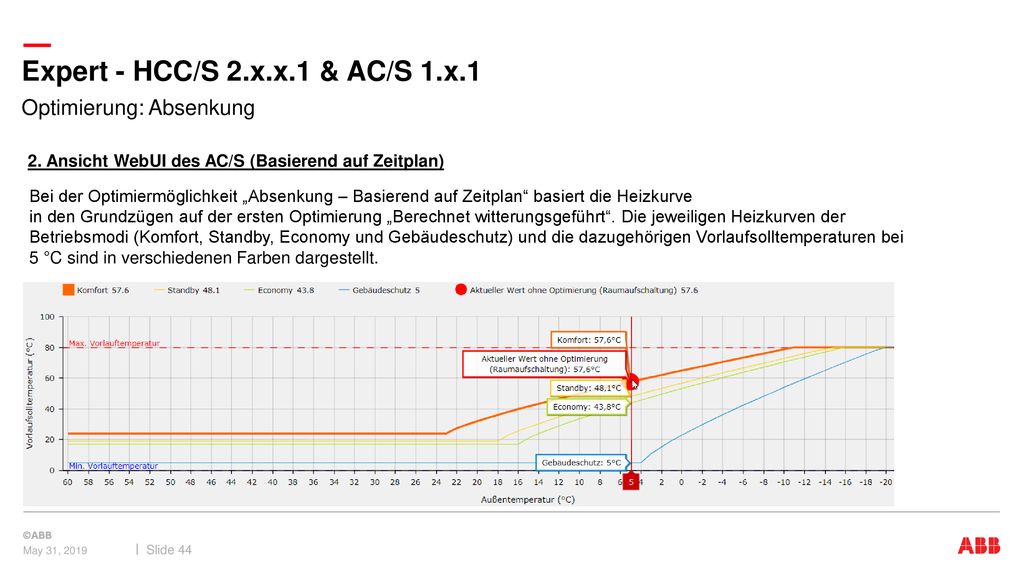

Optimierung: Absenkung 2. Ansicht WebUI des AC/S (Basierend auf Zeitplan) Bei der Optimiermöglichkeit „Absenkung – Basierend auf Zeitplan“ basiert die Heizkurve in den Grundzügen auf der ersten Optimierung „Berechnet witterungsgeführt“. Die jeweiligen Heizkurven der Betriebsmodi (Komfort, Standby, Economy und Gebäudeschutz) und die dazugehörigen Vorlaufsolltemperaturen bei 5 °C sind in verschiedenen Farben dargestellt. May 31, 2019

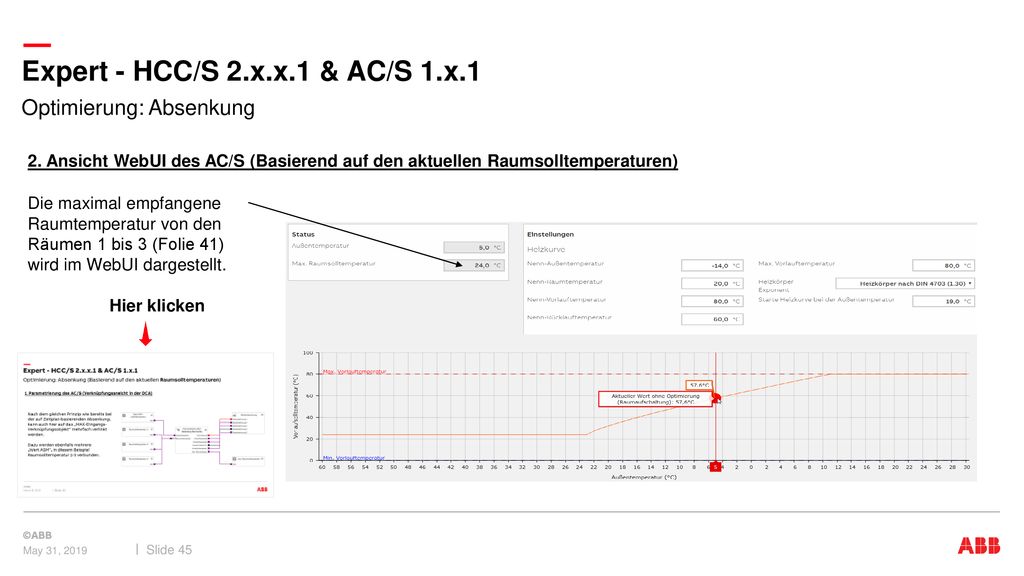

Optimierung: Absenkung 2. Ansicht WebUI des AC/S (Basierend auf den aktuellen Raumsolltemperaturen) Die maximal empfangene Raumtemperatur von den Räumen 1 bis 3 (Folie 41) wird im WebUI dargestellt. Hier klicken May 31, 2019

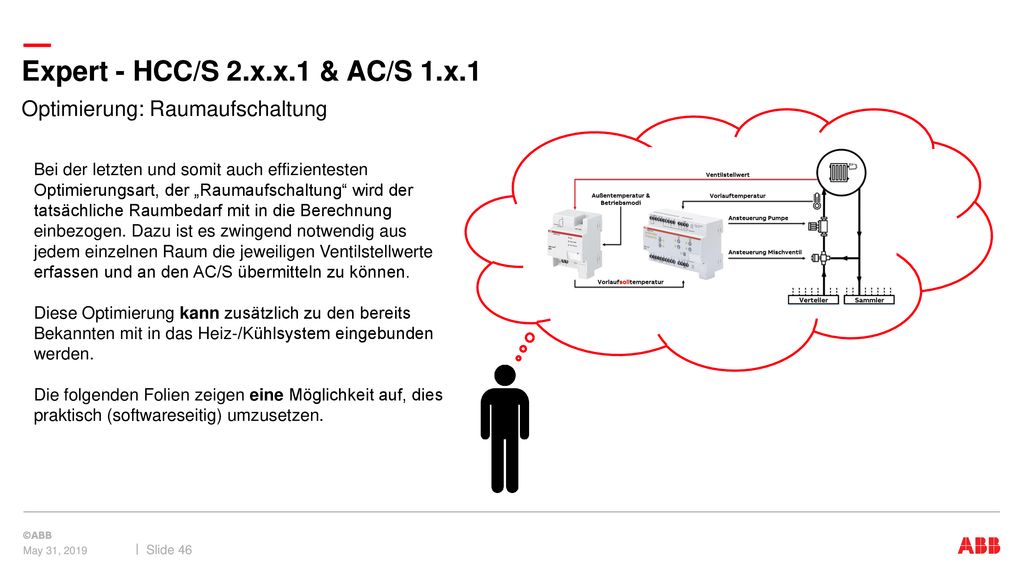

Optimierung: Raumaufschaltung Bei der letzten und somit auch effizientesten Optimierungsart, der „Raumaufschaltung“ wird der tatsächliche Raumbedarf mit in die Berechnung einbezogen. Dazu ist es zwingend notwendig aus jedem einzelnen Raum die jeweiligen Ventilstellwerte erfassen und an den AC/S übermitteln zu können. Diese Optimierung kann zusätzlich zu den bereits Bekannten mit in das Heiz-/Kühlsystem eingebunden werden. Die folgenden Folien zeigen eine Möglichkeit auf, dies praktisch (softwareseitig) umzusetzen. May 31, 2019 May 31, 2019 Slide 46

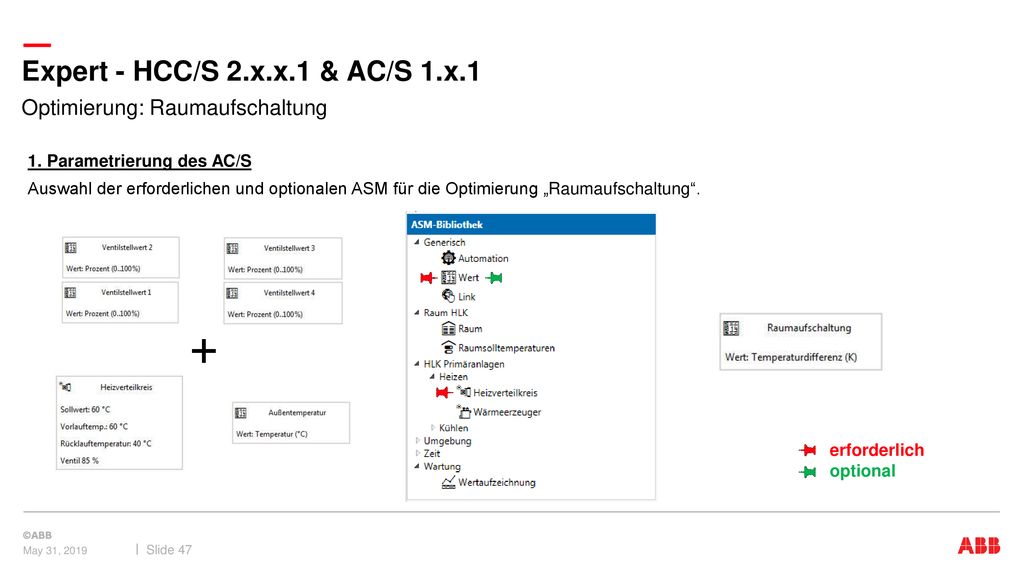

Optimierung: Raumaufschaltung 1. Parametrierung des AC/S Auswahl der erforderlichen und optionalen ASM für die Optimierung „Raumaufschaltung“. erforderlich optional May 31, 2019

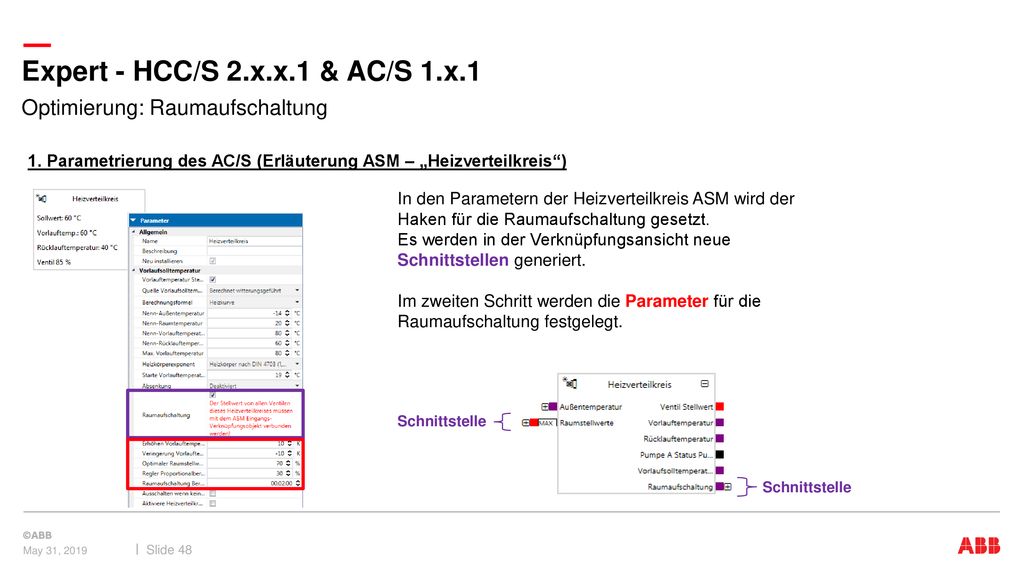

Optimierung: Raumaufschaltung 1. Parametrierung des AC/S (Erläuterung ASM – „Heizverteilkreis“) In den Parametern der Heizverteilkreis ASM wird der Haken für die Raumaufschaltung gesetzt. Es werden in der Verknüpfungsansicht neue Schnittstellen generiert. Im zweiten Schritt werden die Parameter für die Raumaufschaltung festgelegt. Schnittstelle May 31, 2019

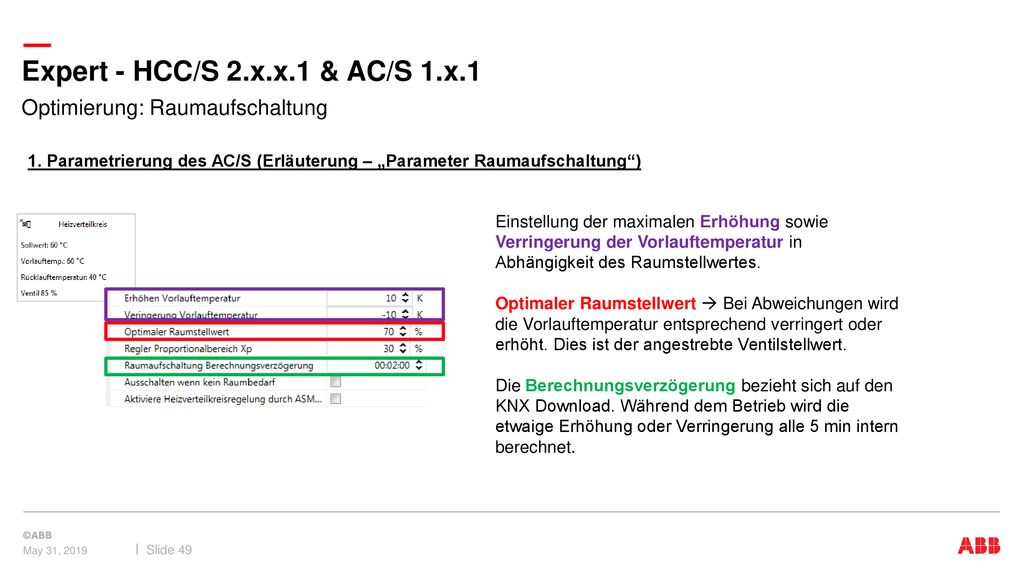

Optimierung: Raumaufschaltung 1. Parametrierung des AC/S (Erläuterung – „Parameter Raumaufschaltung“) Einstellung der maximalen Erhöhung sowie Verringerung der Vorlauftemperatur in Abhängigkeit des Raumstellwertes. Optimaler Raumstellwert  Bei Abweichungen wird die Vorlauftemperatur entsprechend verringert oder erhöht. Dies ist der angestrebte Ventilstellwert. Die Berechnungsverzögerung bezieht sich auf den KNX Download. Während dem Betrieb wird die etwaige Erhöhung oder Verringerung alle 5 min intern berechnet. May 31, 2019

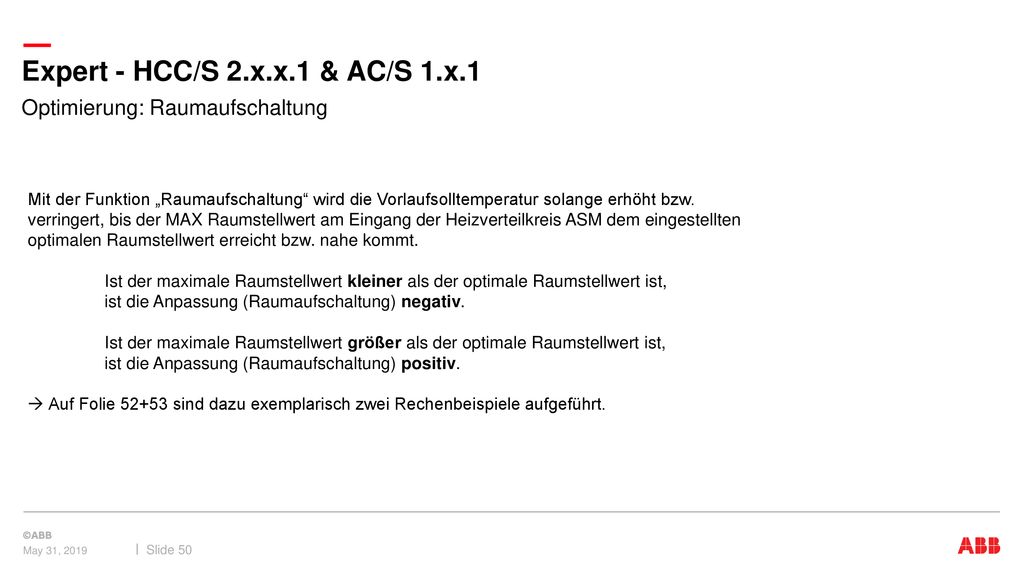

Optimierung: Raumaufschaltung Mit der Funktion „Raumaufschaltung“ wird die Vorlaufsolltemperatur solange erhöht bzw. verringert, bis der MAX Raumstellwert am Eingang der Heizverteilkreis ASM dem eingestellten optimalen Raumstellwert erreicht bzw. nahe kommt. Ist der maximale Raumstellwert kleiner als der optimale Raumstellwert ist, ist die Anpassung (Raumaufschaltung) negativ. Ist der maximale Raumstellwert größer als der optimale Raumstellwert ist, ist die Anpassung (Raumaufschaltung) positiv.  Auf Folie sind dazu exemplarisch zwei Rechenbeispiele aufgeführt. May 31, 2019

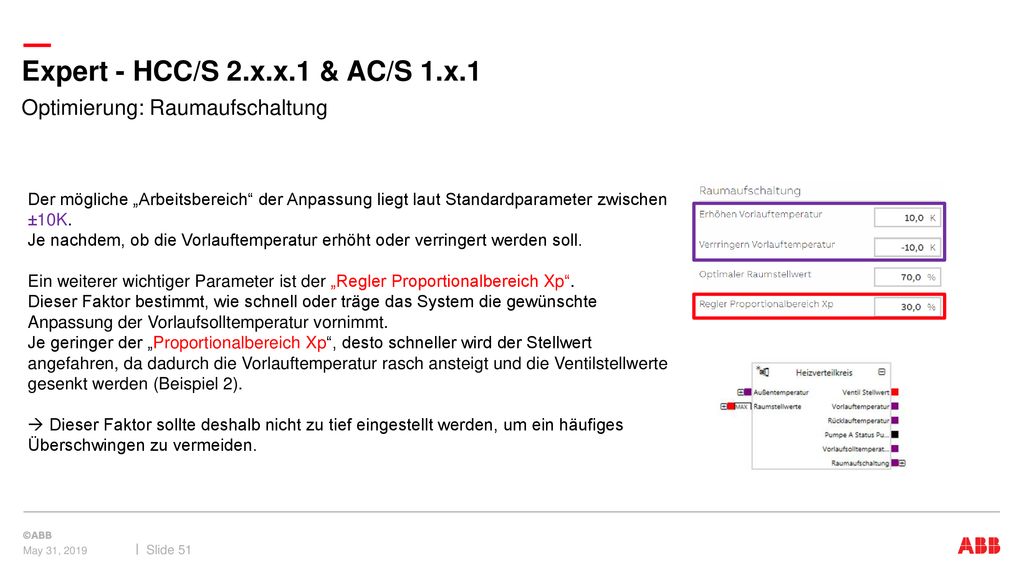

Optimierung: Raumaufschaltung Der mögliche „Arbeitsbereich“ der Anpassung liegt laut Standardparameter zwischen ±10K. Je nachdem, ob die Vorlauftemperatur erhöht oder verringert werden soll. Ein weiterer wichtiger Parameter ist der „Regler Proportionalbereich Xp“. Dieser Faktor bestimmt, wie schnell oder träge das System die gewünschte Anpassung der Vorlaufsolltemperatur vornimmt. Je geringer der „Proportionalbereich Xp“, desto schneller wird der Stellwert angefahren, da dadurch die Vorlauftemperatur rasch ansteigt und die Ventilstellwerte gesenkt werden (Beispiel 2).  Dieser Faktor sollte deshalb nicht zu tief eingestellt werden, um ein häufiges Überschwingen zu vermeiden. May 31, 2019

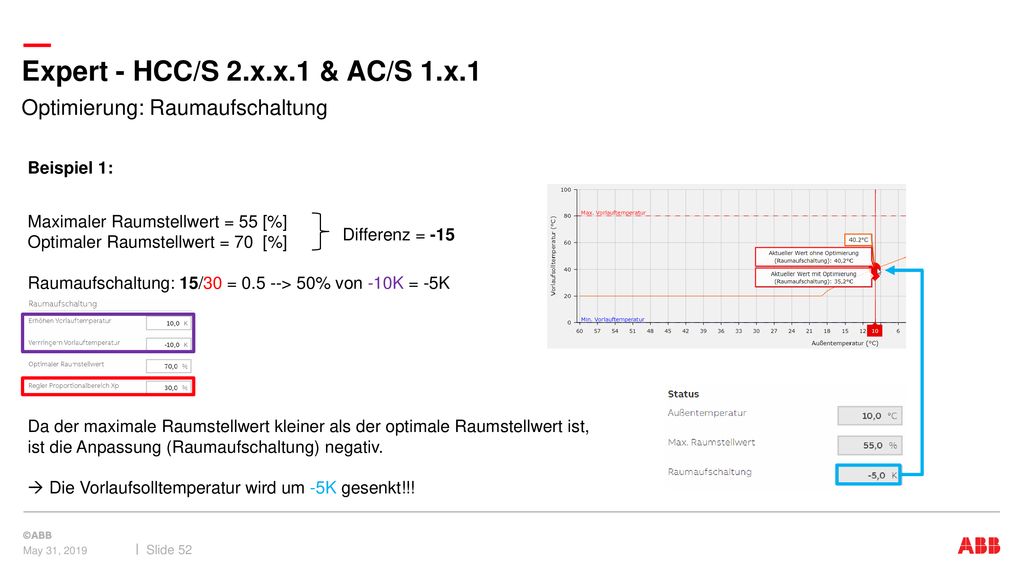

Optimierung: Raumaufschaltung Beispiel 1: Maximaler Raumstellwert = 55 [%] Optimaler Raumstellwert = 70 [%] Raumaufschaltung: 15/30 = > 50% von -10K = -5K Da der maximale Raumstellwert kleiner als der optimale Raumstellwert ist, ist die Anpassung (Raumaufschaltung) negativ.  Die Vorlaufsolltemperatur wird um -5K gesenkt!!! Differenz = -15 May 31, 2019

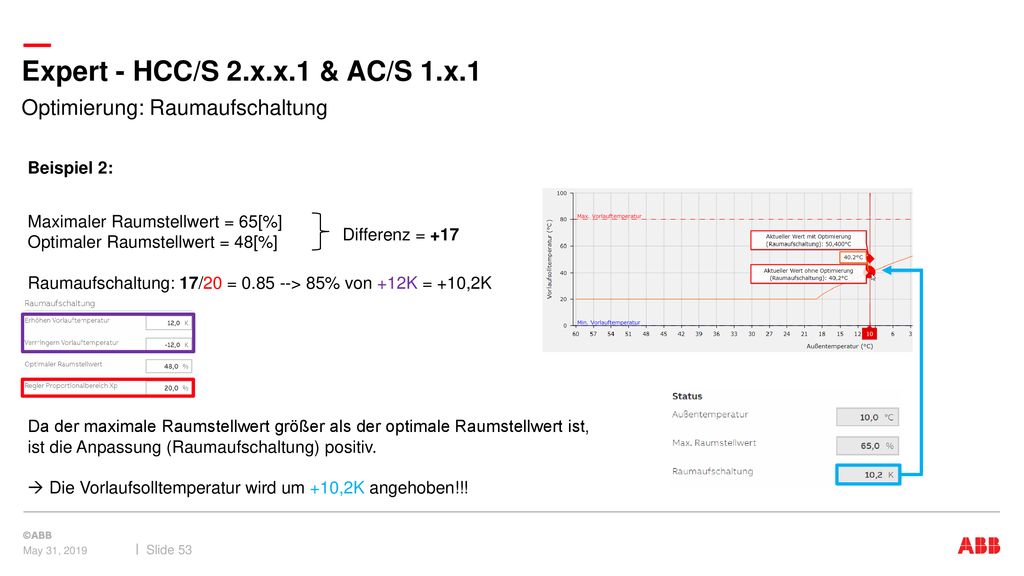

Optimierung: Raumaufschaltung Beispiel 2: Maximaler Raumstellwert = 65[%] Optimaler Raumstellwert = 48[%] Raumaufschaltung: 17/20 = > 85% von +12K = +10,2K Da der maximale Raumstellwert größer als der optimale Raumstellwert ist, ist die Anpassung (Raumaufschaltung) positiv.  Die Vorlaufsolltemperatur wird um +10,2K angehoben!!! Differenz = +17 May 31, 2019

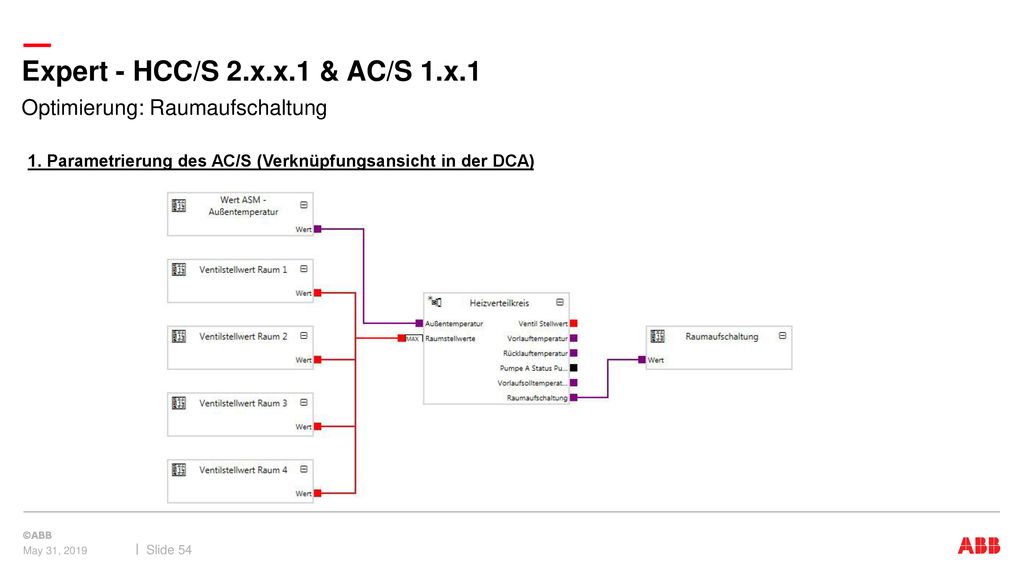

Optimierung: Raumaufschaltung 1. Parametrierung des AC/S (Verknüpfungsansicht in der DCA) May 31, 2019

Optimierung: Raumaufschaltung 2. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) May 31, 2019

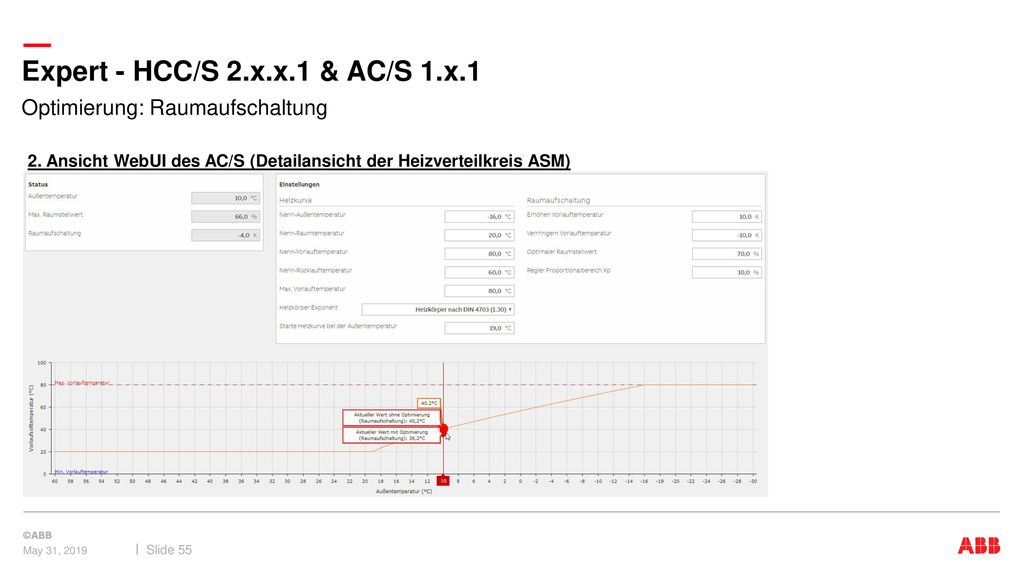

Optimierung: Raumaufschaltung 2. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) Die rot umrandeten Werte zeigen die parametrierbaren Einstellmöglichkeiten der Raumaufschaltung. Der „Max. Raumstellwert“ ist der größte zurückgemeldete Ventilstellwert aus den Räumen. Die Größe „Raumaufschaltung“ ist die effektive Differenz zur berechneten Vorlaufsolltemperatur. May 31, 2019

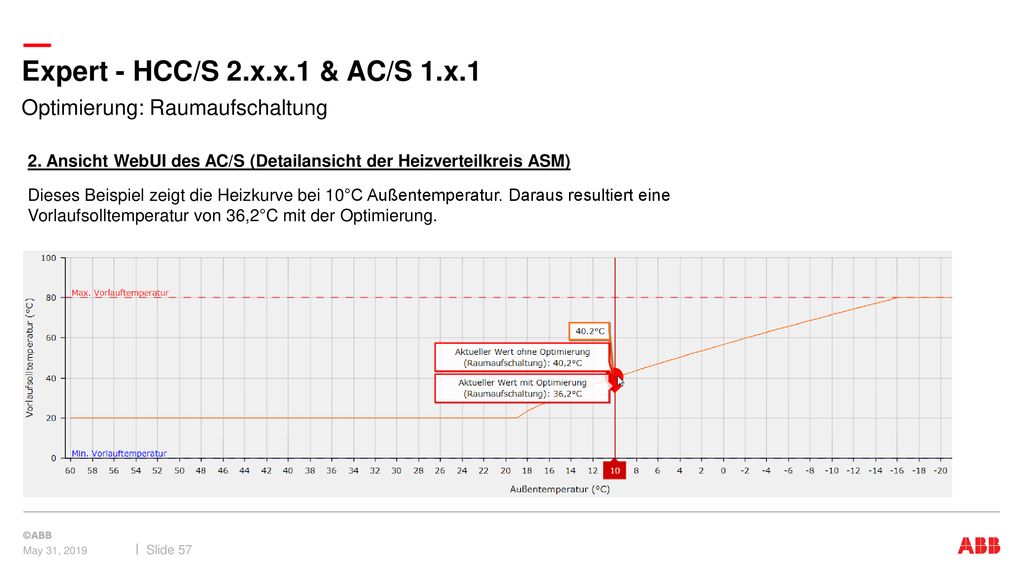

Optimierung: Raumaufschaltung 2. Ansicht WebUI des AC/S (Detailansicht der Heizverteilkreis ASM) Dieses Beispiel zeigt die Heizkurve bei 10°C Außentemperatur. Daraus resultiert eine Vorlaufsolltemperatur von 36,2°C mit der Optimierung. May 31, 2019

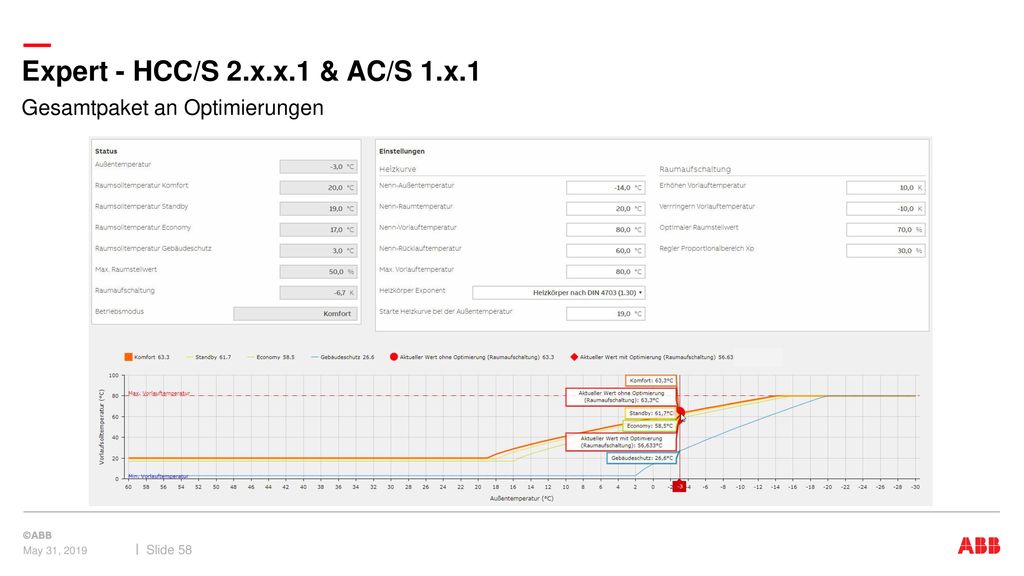

Gesamtpaket an Optimierungen May 31, 2019

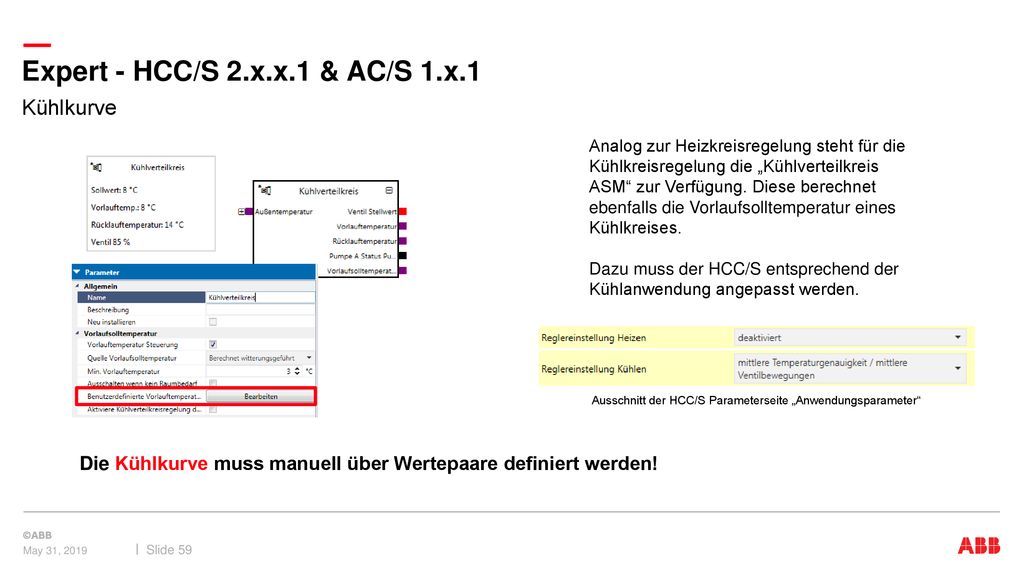

Kühlkurve Analog zur Heizkreisregelung steht für die Kühlkreisregelung die „Kühlverteilkreis ASM“ zur Verfügung. Diese berechnet ebenfalls die Vorlaufsolltemperatur eines Kühlkreises. Dazu muss der HCC/S entsprechend der Kühlanwendung angepasst werden. Ausschnitt der HCC/S Parameterseite „Anwendungsparameter“ Die Kühlkurve muss manuell über Wertepaare definiert werden! May 31, 2019

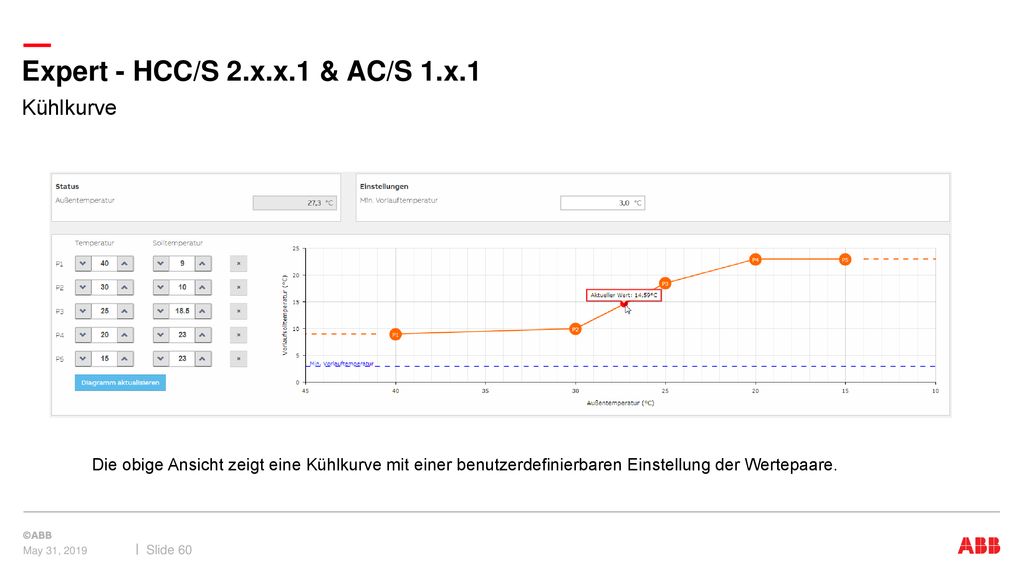

Kühlkurve Die obige Ansicht zeigt eine Kühlkurve mit einer benutzerdefinierbaren Einstellung der Wertepaare. May 31, 2019

Vorteile ClimaECO Trends und Zeitpläne im AC/S WebUI Zugriff auf die Kurven „Alles aus einer Hand“ – „Ein System“ Energieeinsparungen In Bestandsanlagen integrierbar May 31, 2019

Engineering Guide Database FAQ Tool
Weitere wertvolle Informationen rund um das Thema „ClimaECO“ finden Sie unter Engineering Guide Database FAQ Tool May 31, 2019
