1 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

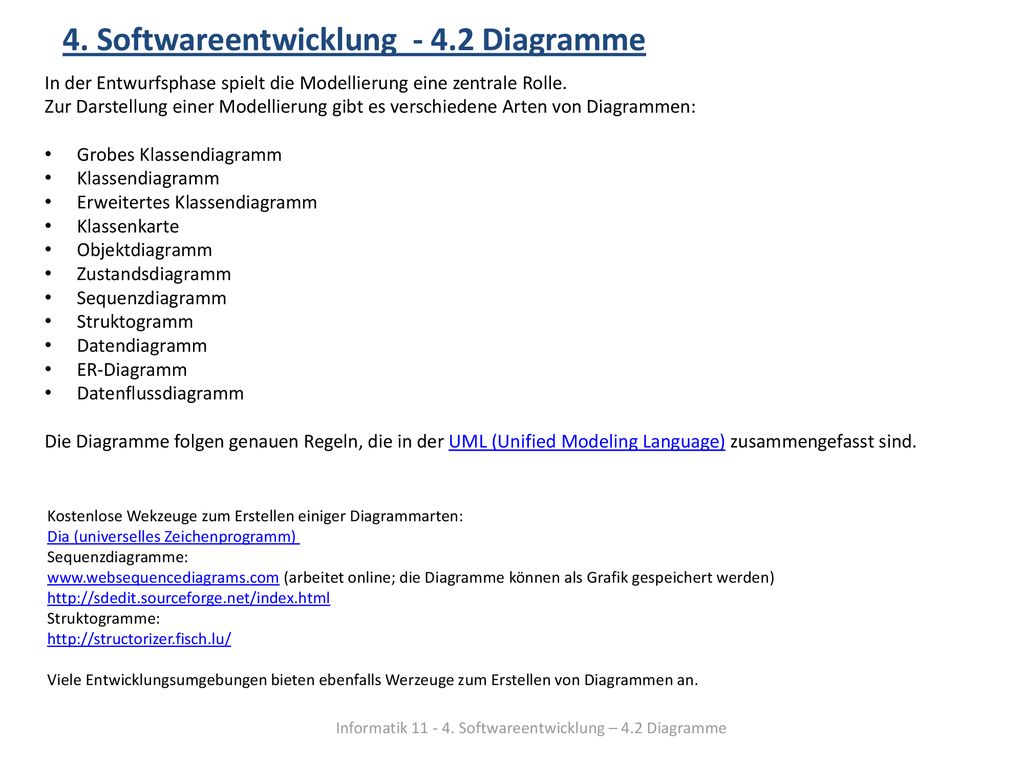

In der Entwurfsphase spielt die Modellierung eine zentrale Rolle. Zur Darstellung einer Modellierung gibt es verschiedene Arten von Diagrammen: Grobes Klassendiagramm Klassendiagramm Erweitertes Klassendiagramm Klassenkarte Objektdiagramm Zustandsdiagramm Sequenzdiagramm Struktogramm Datendiagramm ER-Diagramm Datenflussdiagramm Die Diagramme folgen genauen Regeln, die in der UML (Unified Modeling Language) zusammengefasst sind. Kostenlose Wekzeuge zum Erstellen einiger Diagrammarten: Dia (universelles Zeichenprogramm)  Sequenzdiagramme: online; die Diagramme können als Grafik gespeichert werden)  Struktogramme: Viele Entwicklungsumgebungen bieten ebenfalls Werzeuge zum Erstellen von Diagrammen an. Informatik Softwareentwicklung – 4.2 Diagramme

2 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

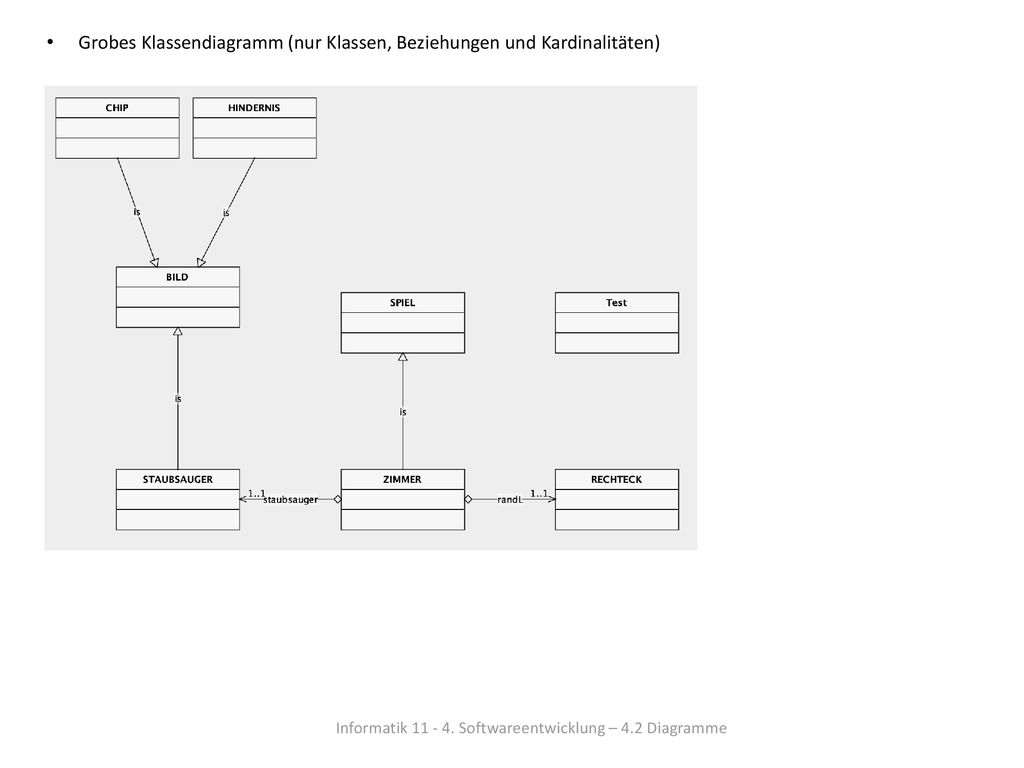

Grobes Klassendiagramm (nur Klassen, Beziehungen und Kardinalitäten) Informatik Softwareentwicklung – 4.2 Diagramme

3 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

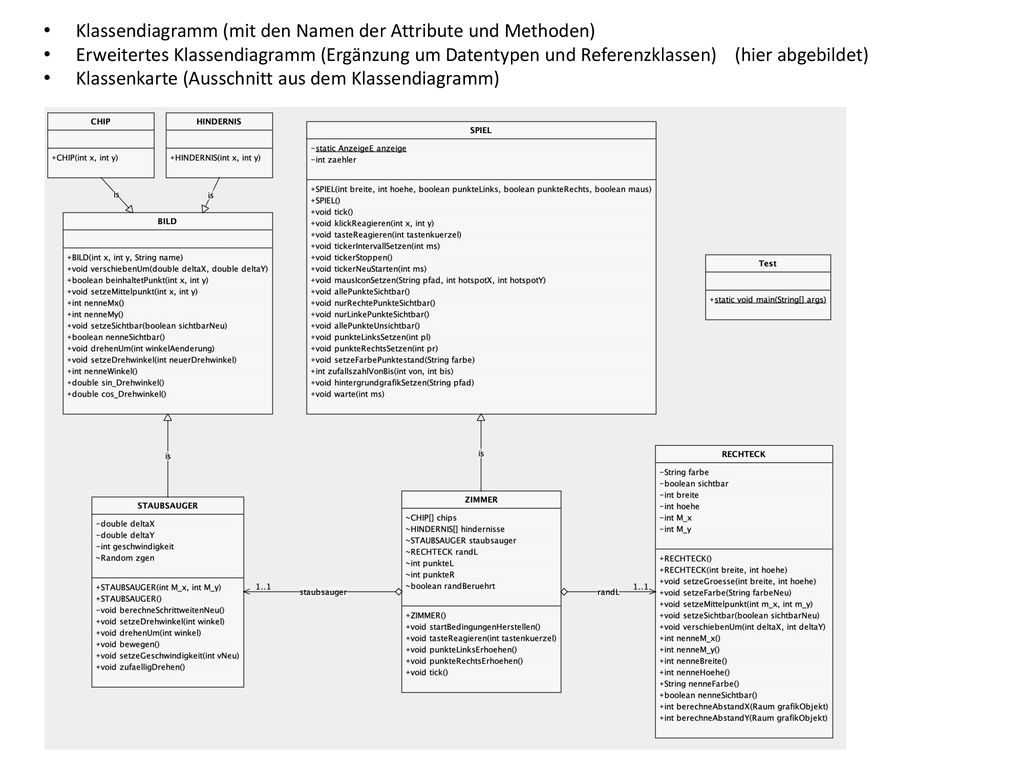

Klassendiagramm (mit den Namen der Attribute und Methoden) Erweitertes Klassendiagramm (Ergänzung um Datentypen und Referenzklassen) (hier abgebildet) Klassenkarte (Ausschnitt aus dem Klassendiagramm) Informatik Softwareentwicklung – 4.2 Diagramme

4 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

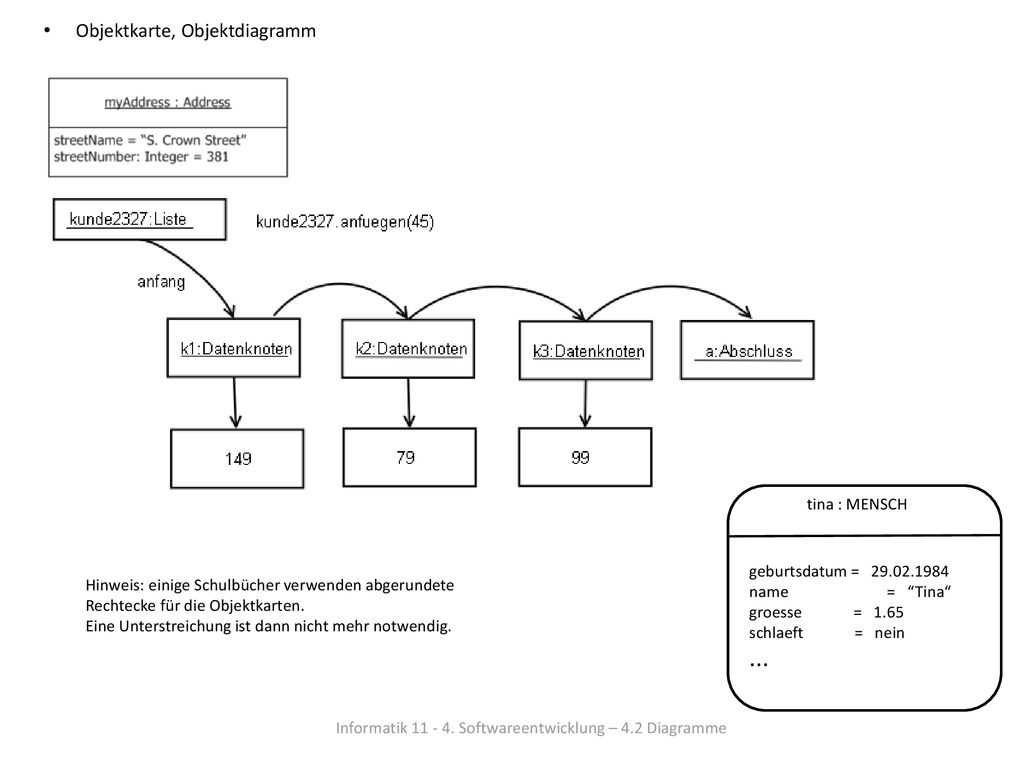

Objektkarte, Objektdiagramm tina : MENSCH geburtsdatum = name = “Tina“ groesse = schlaeft = nein ... Hinweis: einige Schulbücher verwenden abgerundete Rechtecke für die Objektkarten. Eine Unterstreichung ist dann nicht mehr notwendig. Informatik Softwareentwicklung – 4.2 Diagramme

5 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

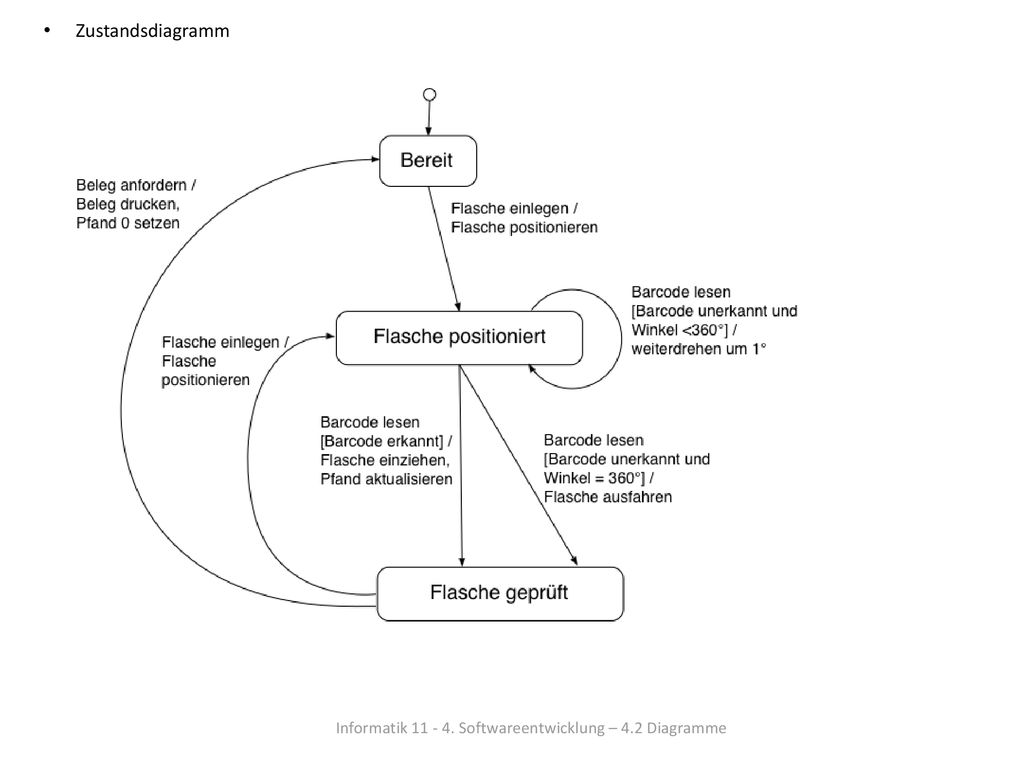

Zustandsdiagramm Informatik Softwareentwicklung – 4.2 Diagramme

6 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

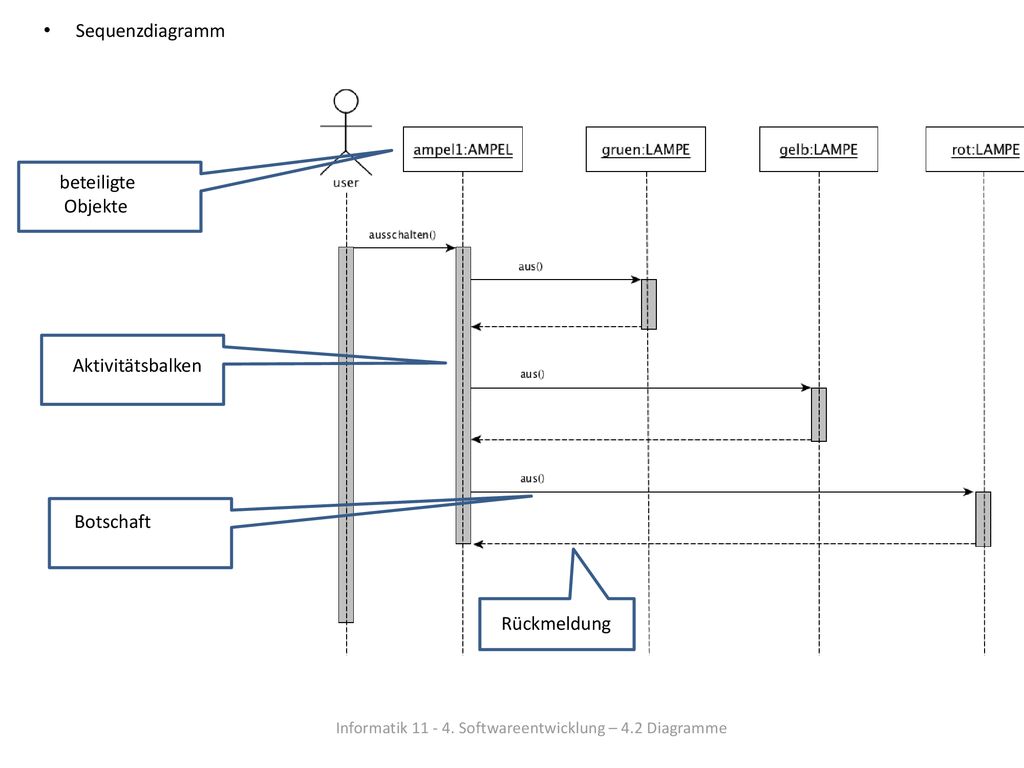

Sequenzdiagramm beteiligte Objekte Aktivitätsbalken Botschaft Rückmeldung Informatik Softwareentwicklung – 4.2 Diagramme

7 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

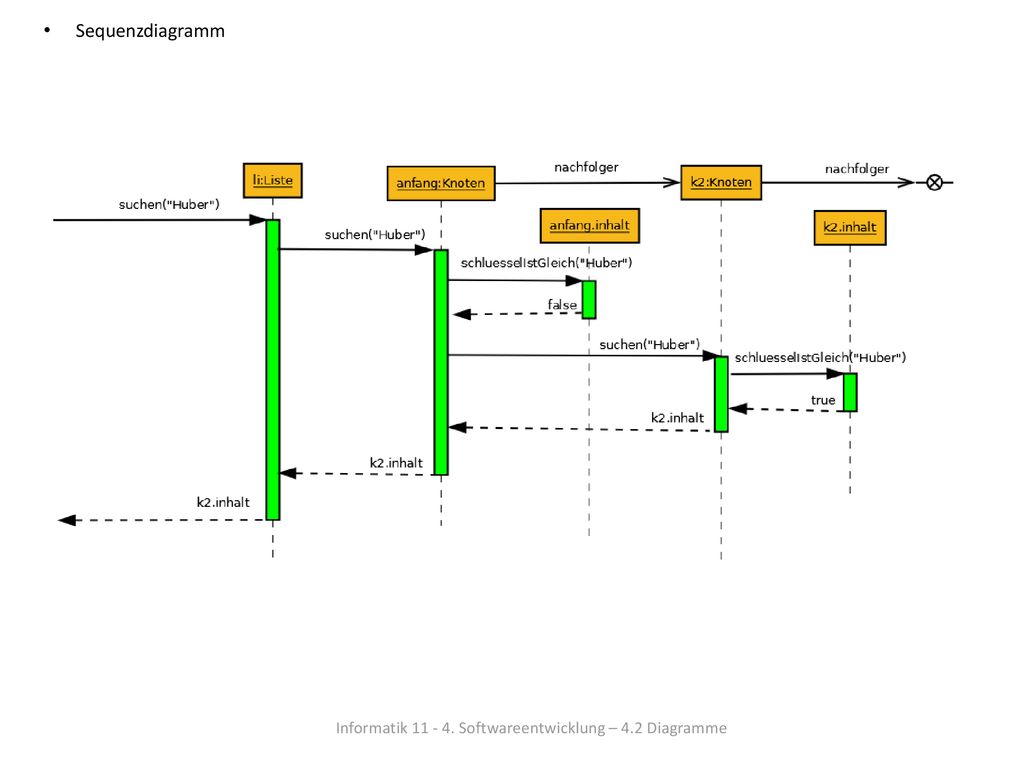

Sequenzdiagramm Informatik Softwareentwicklung – 4.2 Diagramme

8 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

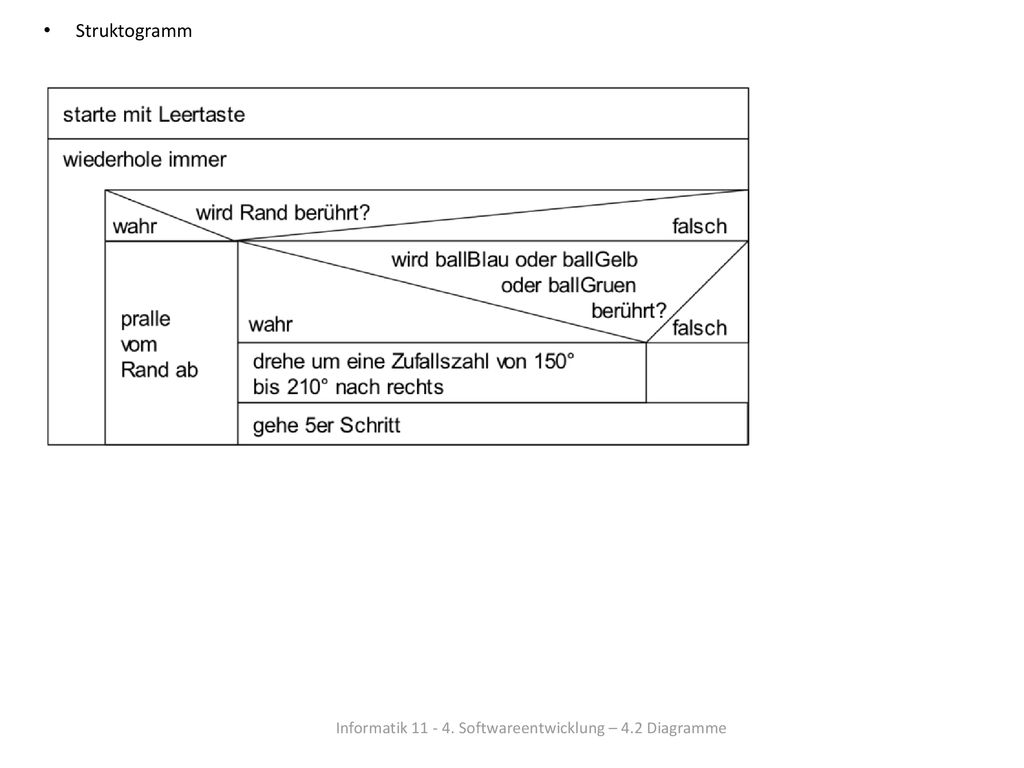

Struktogramm Informatik Softwareentwicklung – 4.2 Diagramme

9 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

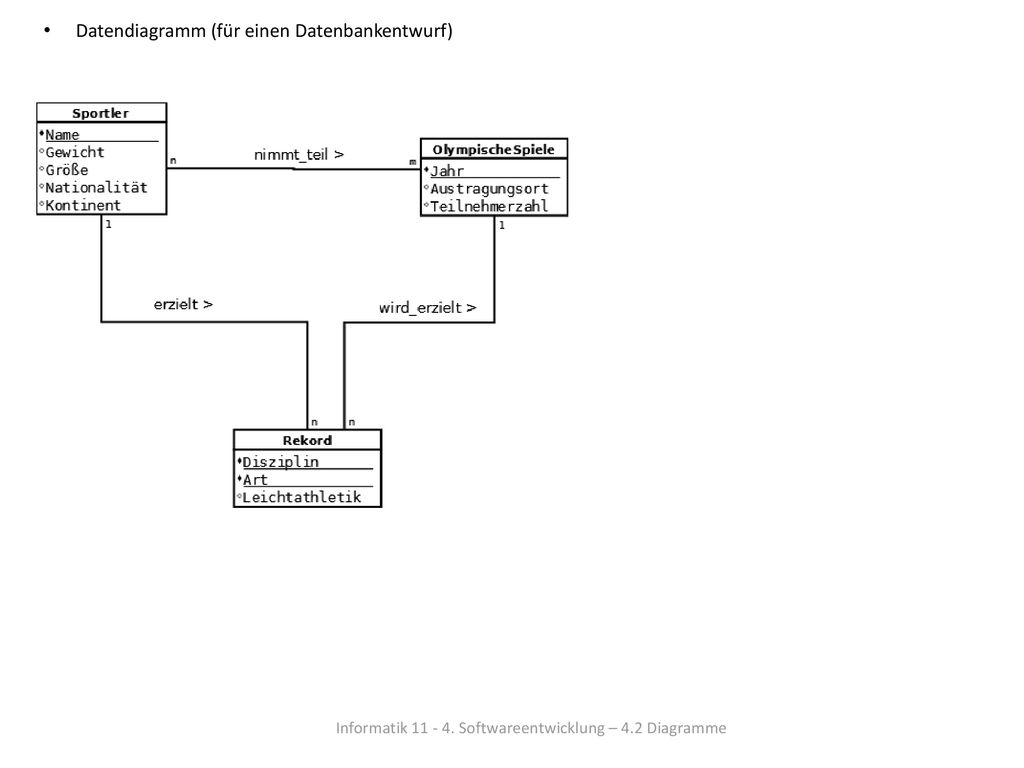

Datendiagramm (für einen Datenbankentwurf) Informatik Softwareentwicklung – 4.2 Diagramme

10 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme
ER-Diagramm (andere Darstellungsform eines Datendiagramms für einen Datenbankentwurf) Informatik Softwareentwicklung – 4.2 Diagramme

11 Informatik 11 - 4. Softwareentwicklung – 4.2 Diagramme

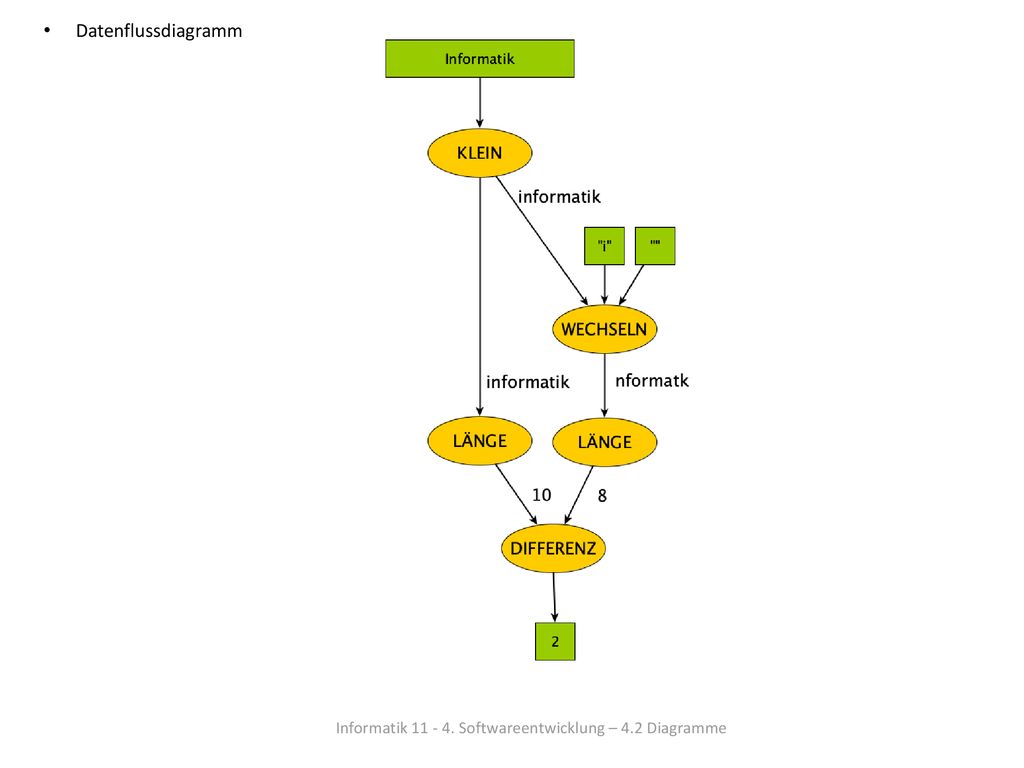

Datenflussdiagramm Informatik Softwareentwicklung – 4.2 Diagramme
