Office@Huebsch.at http://AMW.huebsch.at ZST ZIMO Software Tool Office@Huebsch.at http://AMW.huebsch.at © Ing. Arnold Hübsch 2005.

Präsentation zum Thema: "Office@Huebsch.at http://AMW.huebsch.at ZST ZIMO Software Tool Office@Huebsch.at http://AMW.huebsch.at © Ing. Arnold Hübsch 2005."—  Präsentation transkript:

1 Office@Huebsch.at http://AMW.huebsch.at
ZST ZIMO Software Tool © Ing. Arnold Hübsch 2005

2 © http://AMW.huebsch.at 2005
Aufgaben von ZST Software Wartung der Zentralen MX1EC MX1 und MX1HS Keine Unterstützung der MX1/N bzw MX1/Multi SW Download der Fahrpulte MX21 MX31 geplant Bearbeiten der Benutzersprachen SW Download MXFU Software Wartung für Decoder Firmware Update MX62/63/64 MX69/690 MX82 Sound laden in MX690  ©

3 © http://AMW.huebsch.at 2005

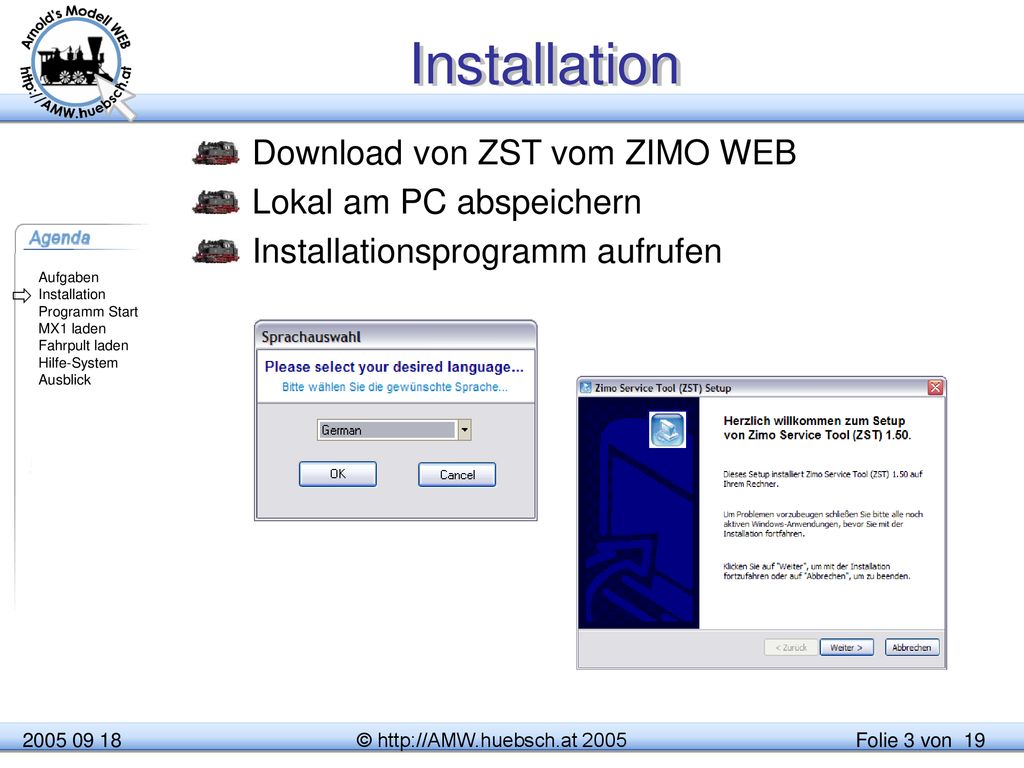

Installation Download von ZST vom ZIMO WEB Lokal am PC abspeichern Installationsprogramm aufrufen  ©

4 © http://AMW.huebsch.at 2005
Sicherungsoptionen Sicherungsoptionen Alle Dateien die ersetzt werden können automatisch gesichert werden ZST legt außerdem automatisch einen System Wiederherstellungs Eintrag an.  ©

5 © http://AMW.huebsch.at 2005
Verknüpfungen ZST erzeugt automatisch Verknüpfungen Startmenu über dem „START“ Feld Programme: der Programme Menubaum Desktop: am Bildschirmhintergrund  ©

6 © http://AMW.huebsch.at 2005
Dateien Kopieren Dieser Vorgang dauert etwa Sekunden  ©

7 © http://AMW.huebsch.at 2005
Programme Aufruf Über eine der installierten Verknüpfungen Im Programme Menu wird ein ZIMO Ordner angelegt Dort befindet sich die Verknüpfung zu ZST Im Unterordner GUI kann man die Sprache von ZST voraus festlegen Im ZST gibt es ebenfalls die Möglichkeit die Sprache zu wählen  ©

8 © http://AMW.huebsch.at 2005
ZST Aufruf Begrüßungs-Bildschirm Verbinden mit MX1 Offline Modus um das Programm ohne MX1 versuchsweise betreiben zu können  ©

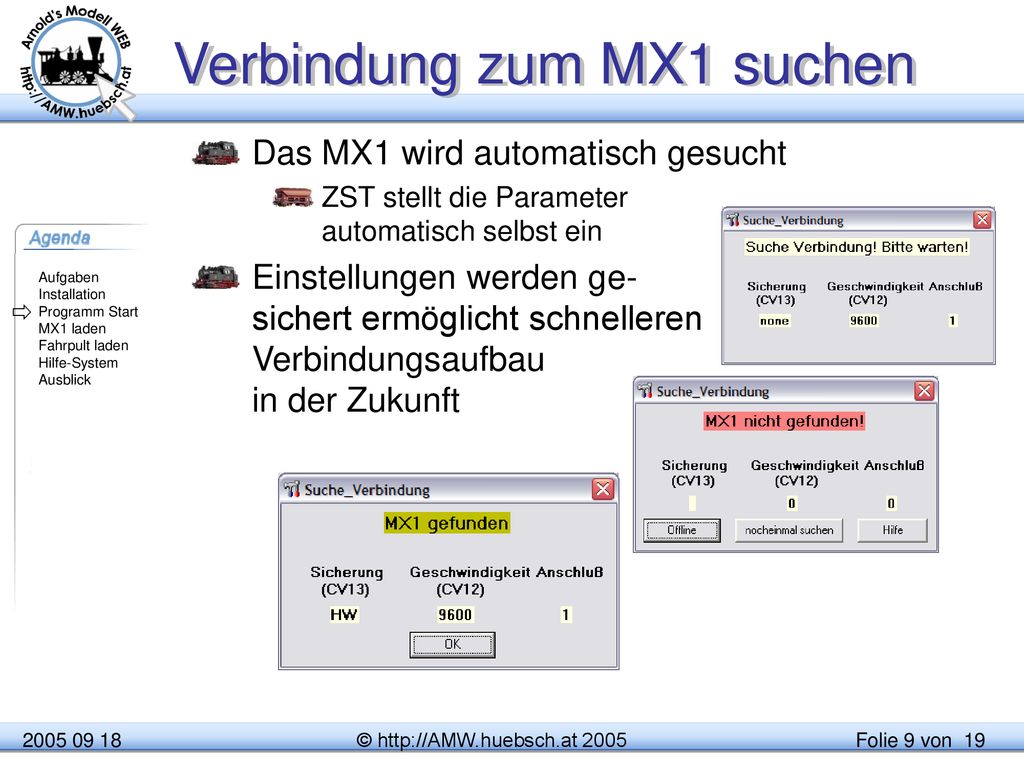

9 Verbindung zum MX1 suchen
Das MX1 wird automatisch gesucht ZST stellt die Parameter automatisch selbst ein Einstellungen werden ge- sichert ermöglicht schnelleren Verbindungsaufbau in der Zukunft  ©

10 MX1 laden MX1 Eigenschaften werden abgefragt und angezeigt 
Ab 2.12 wird die Geräte ID benutzt um Verwechslungen von MX1EC und MX1 zu verhindern Bild zeigt den Inhalt der Ausgewählten Datei ©

11 © http://AMW.huebsch.at 2005

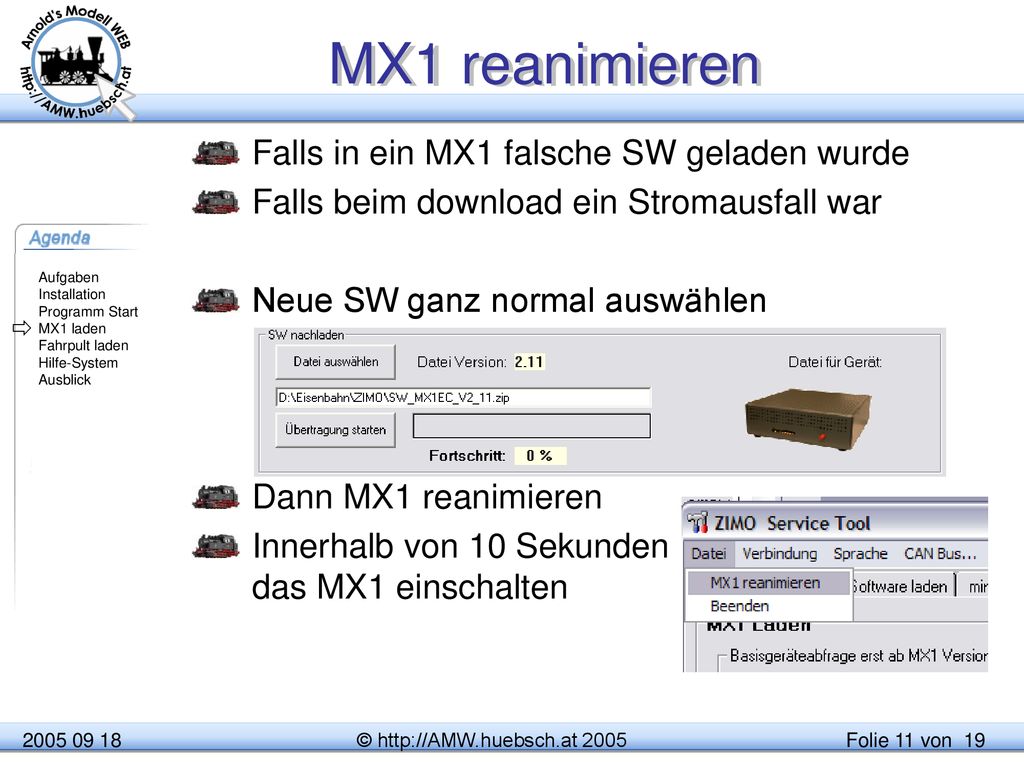

MX1 reanimieren Falls in ein MX1 falsche SW geladen wurde Falls beim download ein Stromausfall war Neue SW ganz normal auswählen Dann MX1 reanimieren Innerhalb von 10 Sekunden das MX1 einschalten  ©

12 MX21/ MX31 laden Geräte Art auswählen Geräte suchen am CAN Bus
Download  Bild passend zur ausgewählten Datei ©

13 © http://AMW.huebsch.at 2005
Behelfsdownload Die Fahrpulte führen beim Einschalten Plausibilitätsprüfungen durch. Werden Fehler erkannt startet das Gerät nicht Man kann mit dem „Behelfs Download“ scheinbar defekte Geräte heilen. Wenn der MX21 ohne Anzeige, keine LEDs MX31 blinkt rot Behelfsdownload hieß früher Not-Download, wegen Verwechslung der Bedeutung mit dem englischen Wort „NOT“ wurde der Begriff geändert.  ©

14 © http://AMW.huebsch.at 2005
Behelfs Download Es darf am CAN Bus nur EIN Gerät z.B.: MX31 angeschlossen sein Weitere CAN Bus Geräte würden die Kommunikation stören …würden teilweise auch neue Daten laden und dadurch den Speicher mit falschen Daten füllen Geräte suchen entfällt in diesem Fall Zu ladende Datei auswählen Dann Behelfsdownload drücken  ©

15 © http://AMW.huebsch.at 2005

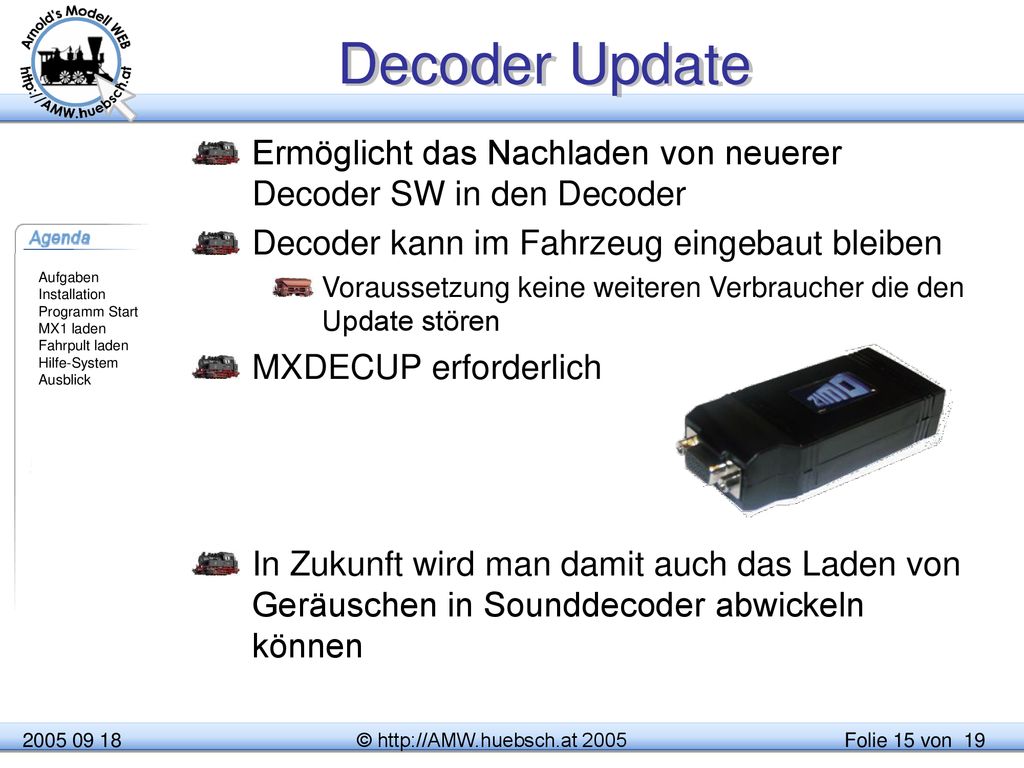

Decoder Update Ermöglicht das Nachladen von neuerer Decoder SW in den Decoder Decoder kann im Fahrzeug eingebaut bleiben Voraussetzung keine weiteren Verbraucher die den Update stören MXDECUP erforderlich In Zukunft wird man damit auch das Laden von Geräuschen in Sounddecoder abwickeln können ©

16 © http://AMW.huebsch.at 2005
Decoder Update Auswahl der COM Schnittstelle Decoder auswählen ©

17 © http://AMW.huebsch.at 2005
Hilfe Ab ZST 1.5 gibt es ein Hilfesystem Enthält weitergehende Bedienungshinweise Dokumentiert Einstellungsmöglichkeiten  ©

18 © http://AMW.huebsch.at 2005
Pläne… Integration von MXDECUP in das ZST Benutzerinterface Ausbau des Hilfesystems Nachladen von MX31 Benutzerführung, Mehrsprachigkeit des MX31 Wartung des MX1 Speichers Sichern und Restoren des Arbeitsspeichers Wartung der CVs Wartung der Fahrzeug Bezeichnungen in MX21 und MX31 Export und Import Kopieren von einem Fahrpult in ein anderes  ©

19 Danke für Ihre Aufmerksamkeit
©
