1 Sinusförmige Signale Michael Funke – DL4EAX

2 Periodendauer, Frequenz und Wellenlänge
Oder: Zusammenhänge entlang der Zeitachse

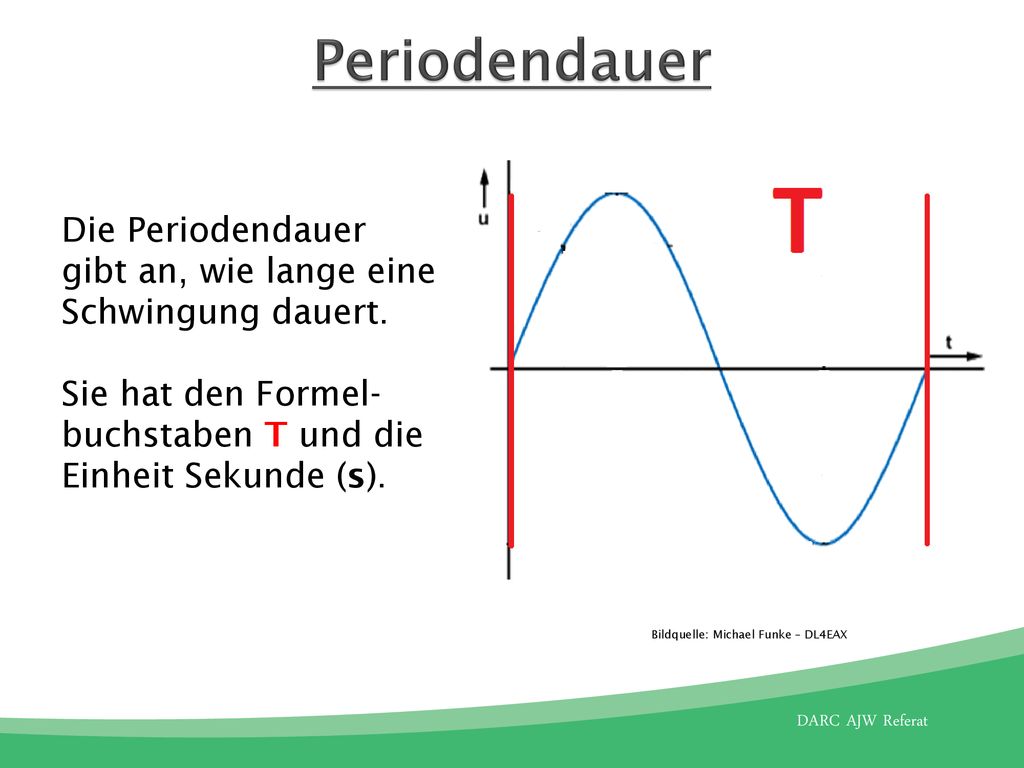

3 Periodendauer Die Periodendauer gibt an, wie lange eine Schwingung dauert. Sie hat den Formel- buchstaben T und die Einheit Sekunde (s). Bildquelle: Michael Funke – DL4EAX

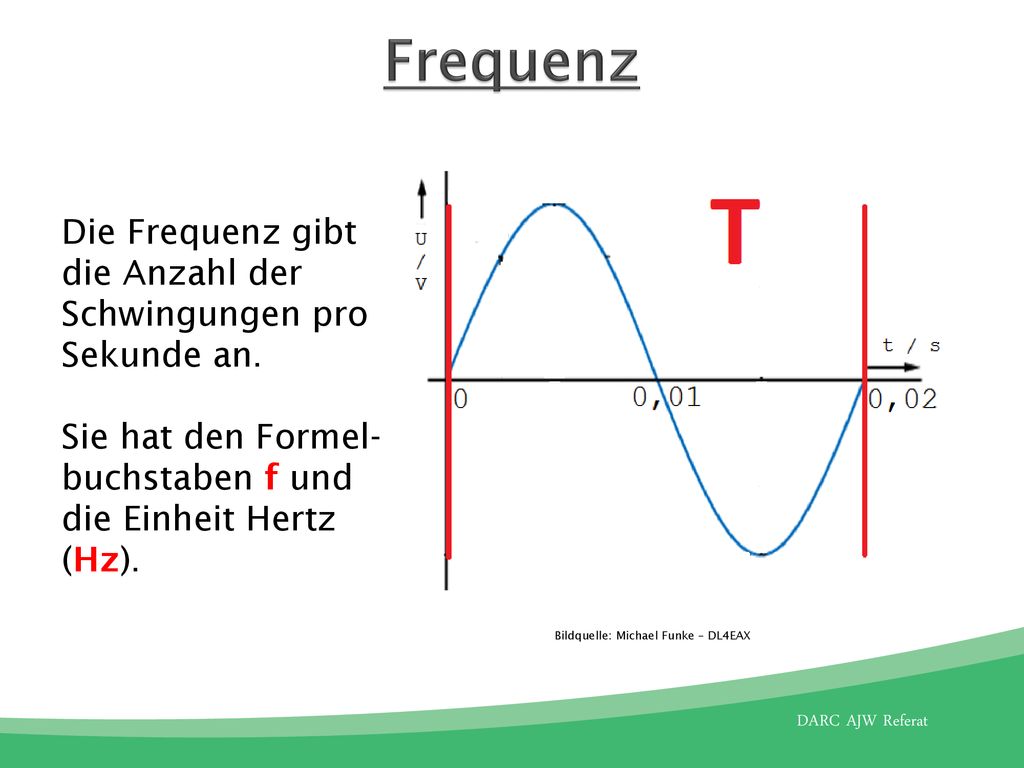

4 Frequenz Die Frequenz gibt die Anzahl der Schwingungen pro Sekunde an. Sie hat den Formel- buchstaben f und die Einheit Hertz (Hz). Bildquelle: Michael Funke – DL4EAX

5 Periodendauer und Frequenz
Die Periodendauer ist der Kehrwert der Frequenz. 𝑻= 𝟏 𝒇 Die Frequenz ist der Kehrwert der Periodendauer. 𝒇= 𝟏 𝑻

6 Periodendauer und Frequenz
𝒇= 𝟏 𝑻 𝒇= 𝟏 𝟎,𝟎𝟐 𝒔 𝒇=𝟓𝟎 𝑯𝒛 Bildquelle: Michael Funke – DL4EAX

7 Wellenlänge Während die Perioden-dauer die zeitliche Dimen-sion einer Welle darstellt, zeigt die Wellenlänge die räumliche Ausdehnung. Sie hat den Formelbuch-staben λ und die Einheit Meter (m). Bildquelle: Michael Funke – DL4EAX

8 Wellenlänge und Frequenz
λ = 𝒄 𝑓 = 𝑚/𝑠 𝐹𝑟𝑒𝑞𝑢𝑒𝑛𝑧 𝑖𝑛 𝐻𝑧 𝑓= 𝒄 λ = 𝑚/𝑠 𝑊𝑒𝑙𝑙𝑒𝑛𝑙ä𝑛𝑔𝑒 𝑖𝑛 𝑚 Wobei wir mit dem Wert “c“ von m/s rechen, was der Lichtge-schwindigkeit entspricht.

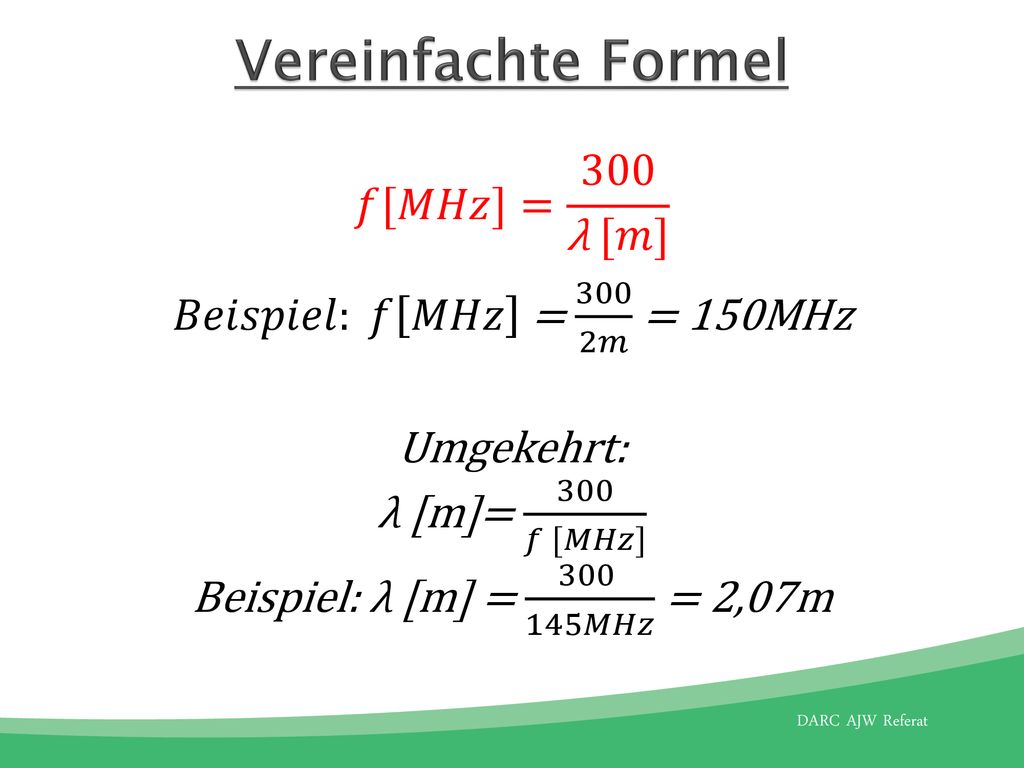

9 Vereinfachte Formel 𝑓[𝑀𝐻𝑧]= 300 λ [𝑚] 𝐵𝑒𝑖𝑠𝑝𝑖𝑒𝑙: 𝑓 𝑀𝐻𝑧 = 300 2𝑚 = 150MHz Umgekehrt: λ [m]= 300 𝑓 [𝑀𝐻𝑧] Beispiel: λ [m] = 𝑀𝐻𝑧 = 2,07m

10 Spitzen-, Spitzenspitzen- und Effektivwerte
Oder: Zusammenhänge entlang der Spannungsachse

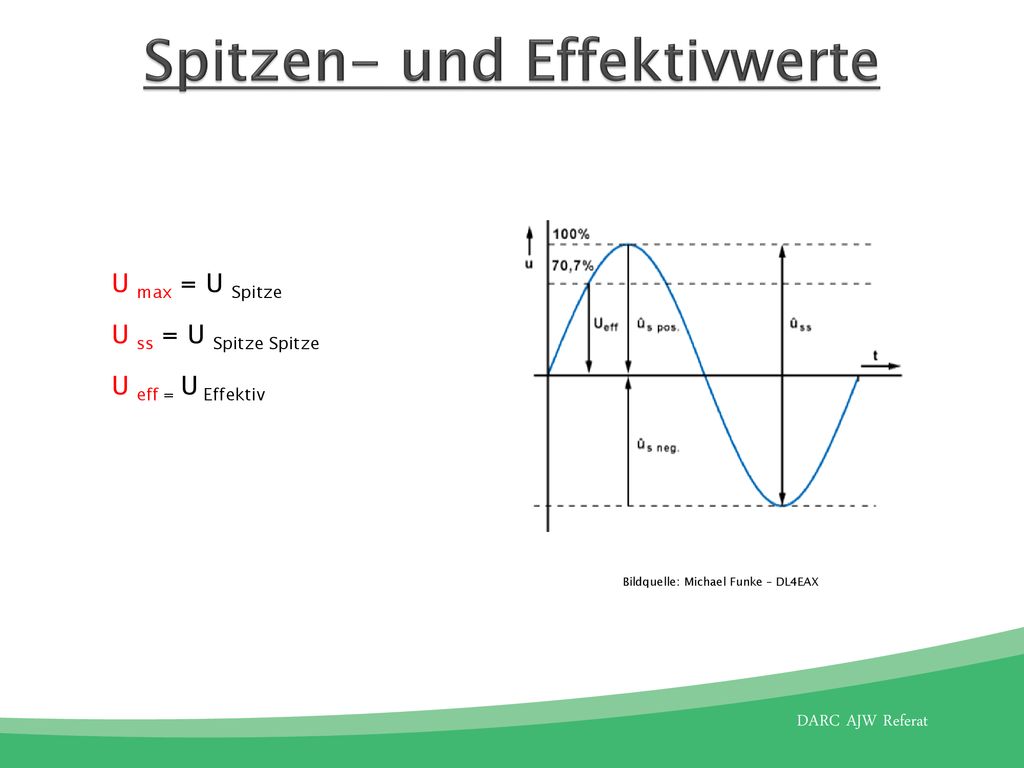

11 Spitzen- und Effektivwerte
U max = U Spitze U ss = U Spitze Spitze U eff = U Effektiv Bildquelle: Michael Funke – DL4EAX

12 Spitzen- und Spitzenspitzenwert
U max = U Spitze U ss = 2 • U max Bildquelle: Michael Funke – DL4EAX

13 Effektivwert 𝑈𝑚𝑎𝑥= 2 ∙ 𝑈𝑒𝑓𝑓 𝑈𝑒𝑓𝑓= 1 2 ∙𝑈𝑚𝑎𝑥 𝑈𝑒𝑓𝑓=0,707 ∙𝑈𝑚𝑎𝑥
Bildquelle: Michael Funke – DL4EAX 𝑈𝑚𝑎𝑥= 2 ∙ 𝑈𝑒𝑓𝑓 𝑈𝑒𝑓𝑓= ∙𝑈𝑚𝑎𝑥 𝑈𝑒𝑓𝑓=0,707 ∙𝑈𝑚𝑎𝑥

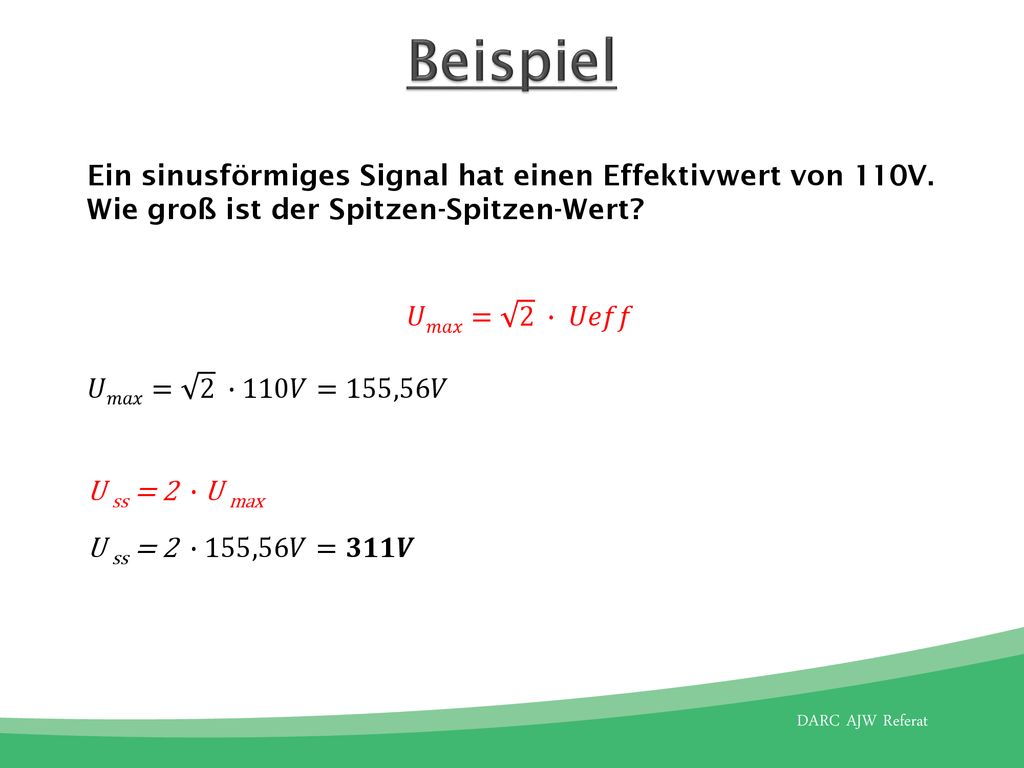

14 Beispiel Ein sinusförmiges Signal hat einen Effektivwert von 110V. Wie groß ist der Spitzen-Spitzen-Wert? 𝑈𝑚𝑎𝑥= 2 ∙ 𝑈𝑒𝑓𝑓 𝑈𝑚𝑎𝑥= 2 ∙110𝑉=155,56𝑉 U ss = 2 ∙ U max U ss = 2 ∙ 155,56𝑉=𝟑𝟏𝟏𝑽

15 Wurde alles empfangen? Bildquelle: Mit Genehmigung von Dian Kurniawan YD1OSC
