1 OO Analyse und Entwurf für Anwender
VIII. Beschreibungsmittel der Analyse (Fortsetzung) Dr. Michael Löwe

2 Prof. Dr. Michael Löwe, FHDW, Hannover
Inhalt der Ausbildung Kennzeichen objektorientierter Softwareentwicklung (1) Projektorganisation (2) Architektur (2) Objektorientierte Analyse (4) Objektorientierter Entwurf (5) Realisierung und Test (2) Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

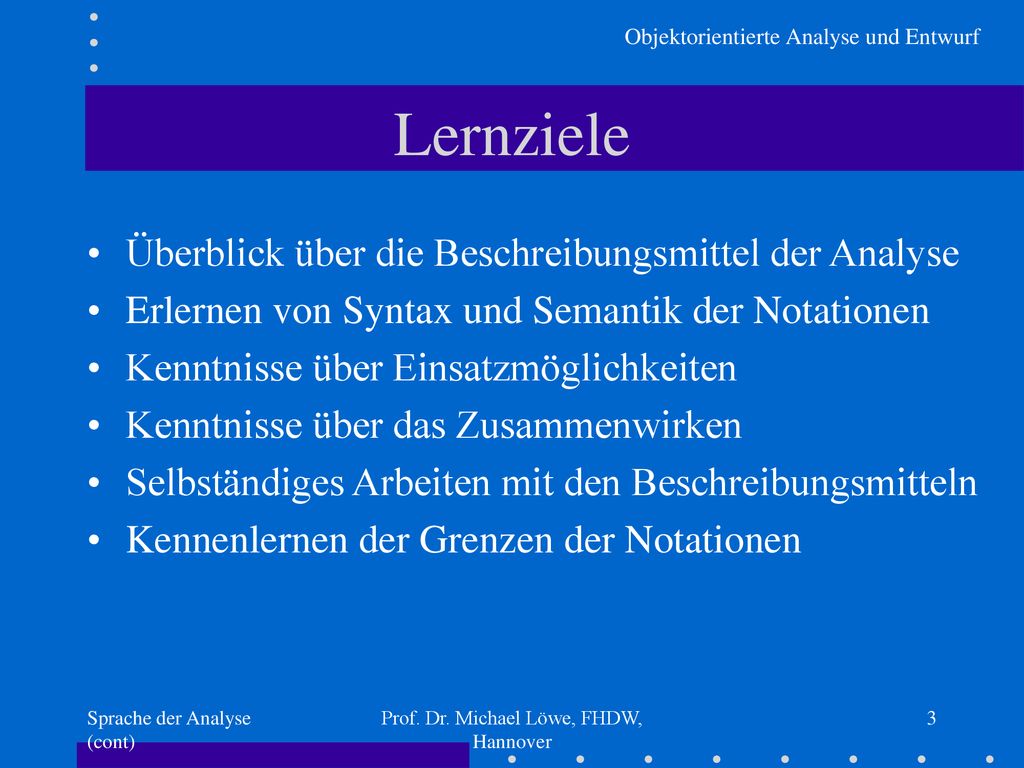

3 Prof. Dr. Michael Löwe, FHDW, Hannover
Lernziele Überblick über die Beschreibungsmittel der Analyse Erlernen von Syntax und Semantik der Notationen Kenntnisse über Einsatzmöglichkeiten Kenntnisse über das Zusammenwirken Selbständiges Arbeiten mit den Beschreibungsmitteln Kennenlernen der Grenzen der Notationen Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

4 Prof. Dr. Michael Löwe, FHDW, Hannover

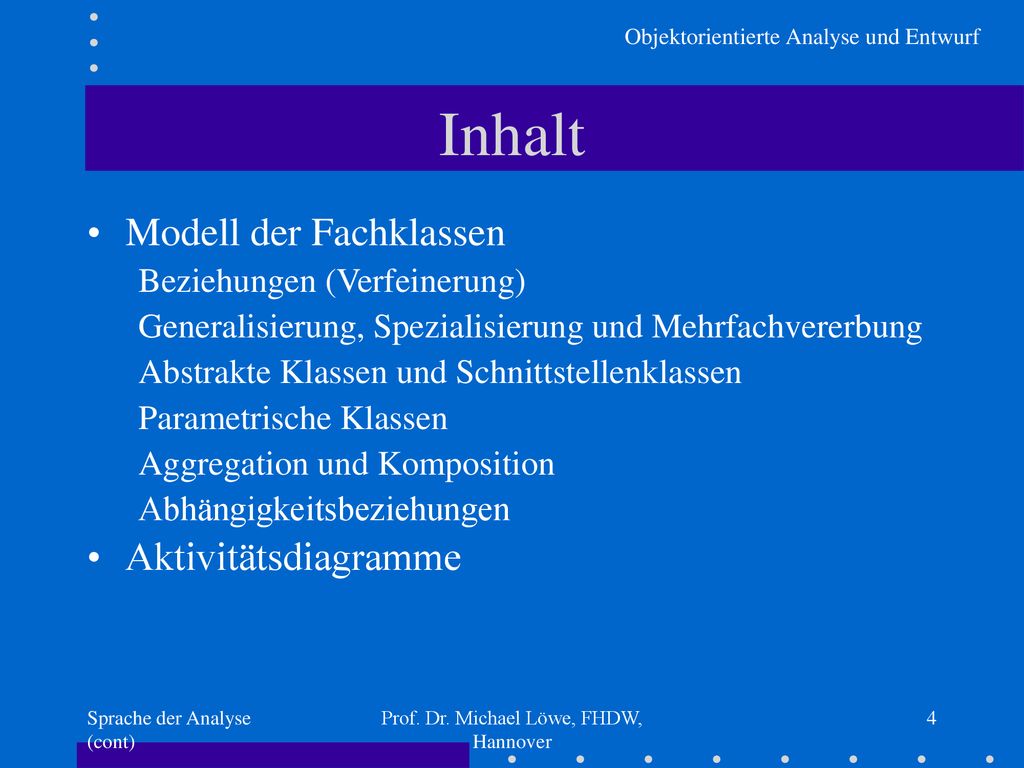

Inhalt Modell der Fachklassen Beziehungen (Verfeinerung) Generalisierung, Spezialisierung und Mehrfachvererbung Abstrakte Klassen und Schnittstellenklassen Parametrische Klassen Aggregation und Komposition Abhängigkeitsbeziehungen Aktivitätsdiagramme Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

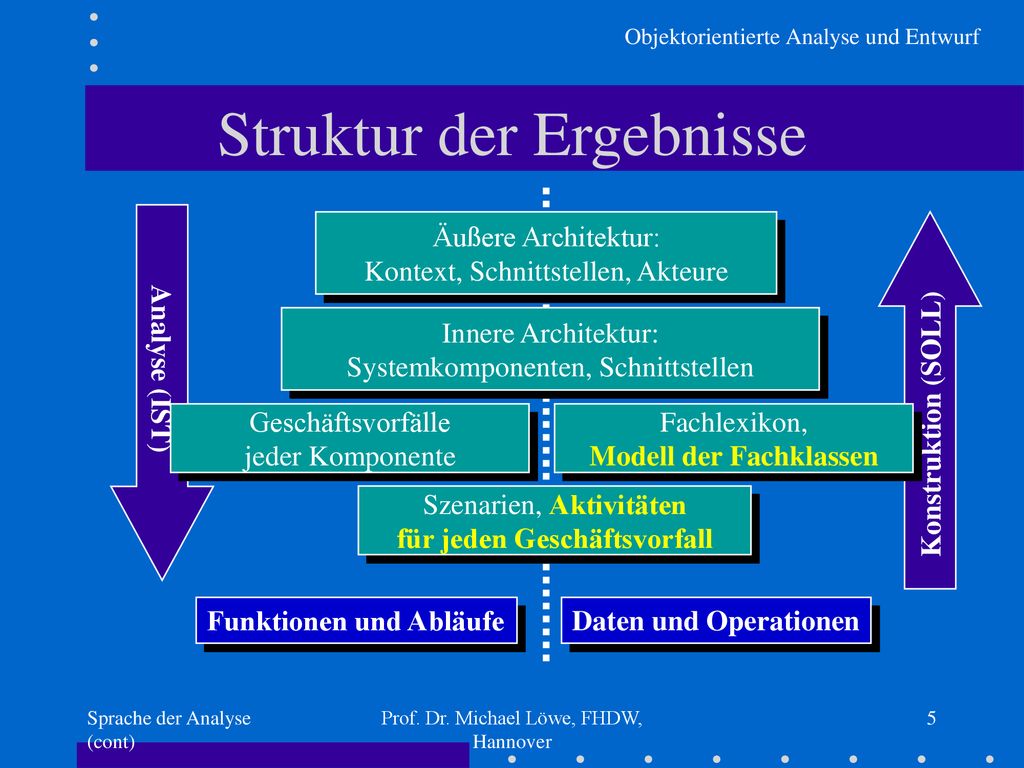

5 Struktur der Ergebnisse
Äußere Architektur: Kontext, Schnittstellen, Akteure Innere Architektur: Systemkomponenten, Schnittstellen Analyse (IST) Konstruktion (SOLL) Geschäftsvorfälle jeder Komponente Fachlexikon, Modell der Fachklassen Szenarien, Aktivitäten für jeden Geschäftsvorfall Funktionen und Abläufe Daten und Operationen Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

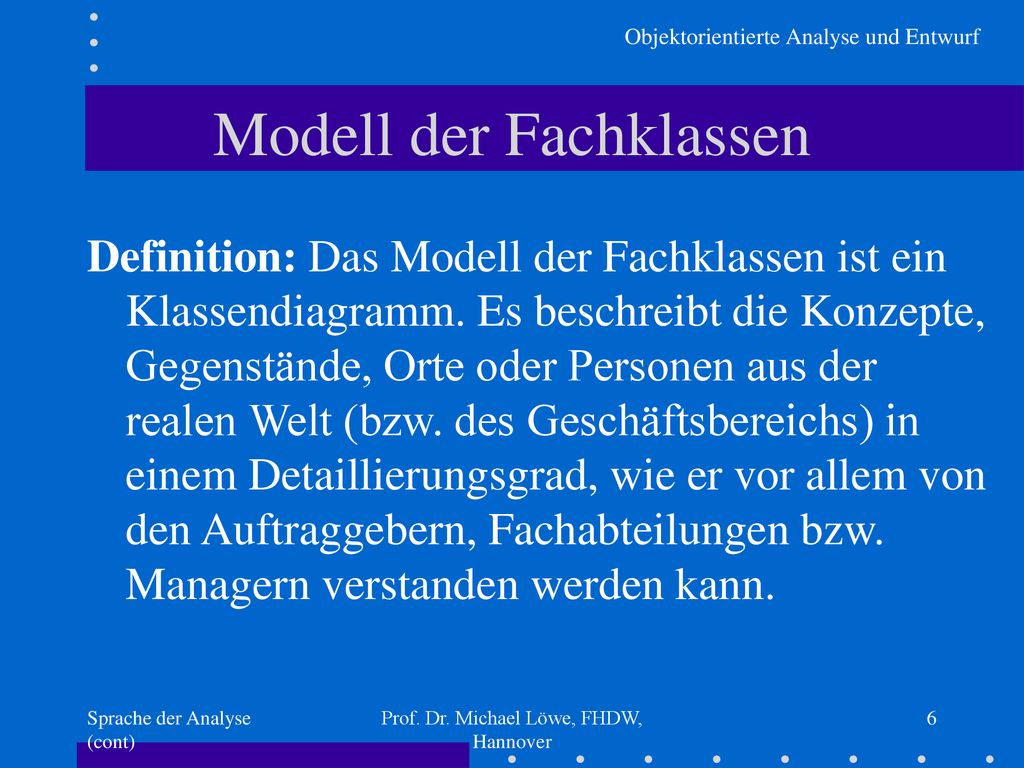

6 Modell der Fachklassen
Definition: Das Modell der Fachklassen ist ein Klassendiagramm. Es beschreibt die Konzepte, Gegenstände, Orte oder Personen aus der realen Welt (bzw. des Geschäftsbereichs) in einem Detaillierungsgrad, wie er vor allem von den Auftraggebern, Fachabteilungen bzw. Managern verstanden werden kann. Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

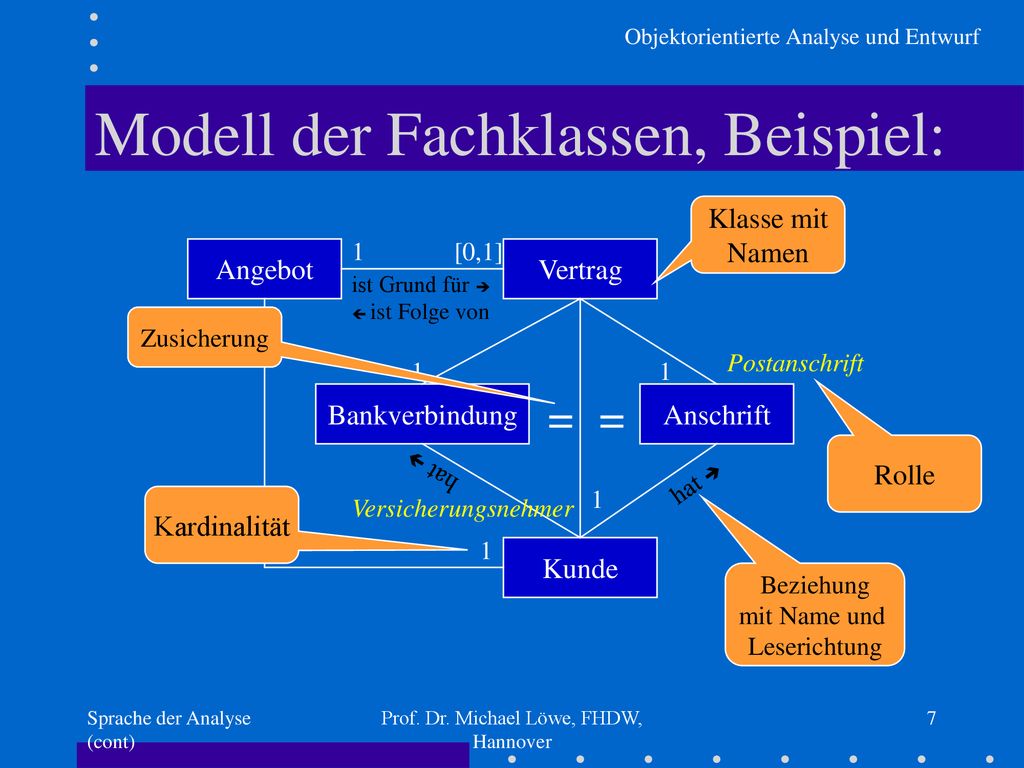

7 Modell der Fachklassen, Beispiel:
Klasse mit Namen Angebot Vertrag Kunde Anschrift Bankverbindung 1 [0,1] = hat  ist Grund für   ist Folge von Versicherungsnehmer Zusicherung Postanschrift Rolle Kardinalität Beziehung mit Name und Leserichtung Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

8 Modell der Fachklassen enthält...
... keine Attribute ( Fachlexikon, Interaktion), ... keine Operationen ( Interaktion), ... ausschließlich fachliche Klassen, konkrete Klassen abstrakte Klassen Schnittstellen ... die fachlichen Beziehungen, ... Kardinalitäten, Rollen und Zusicherungen Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

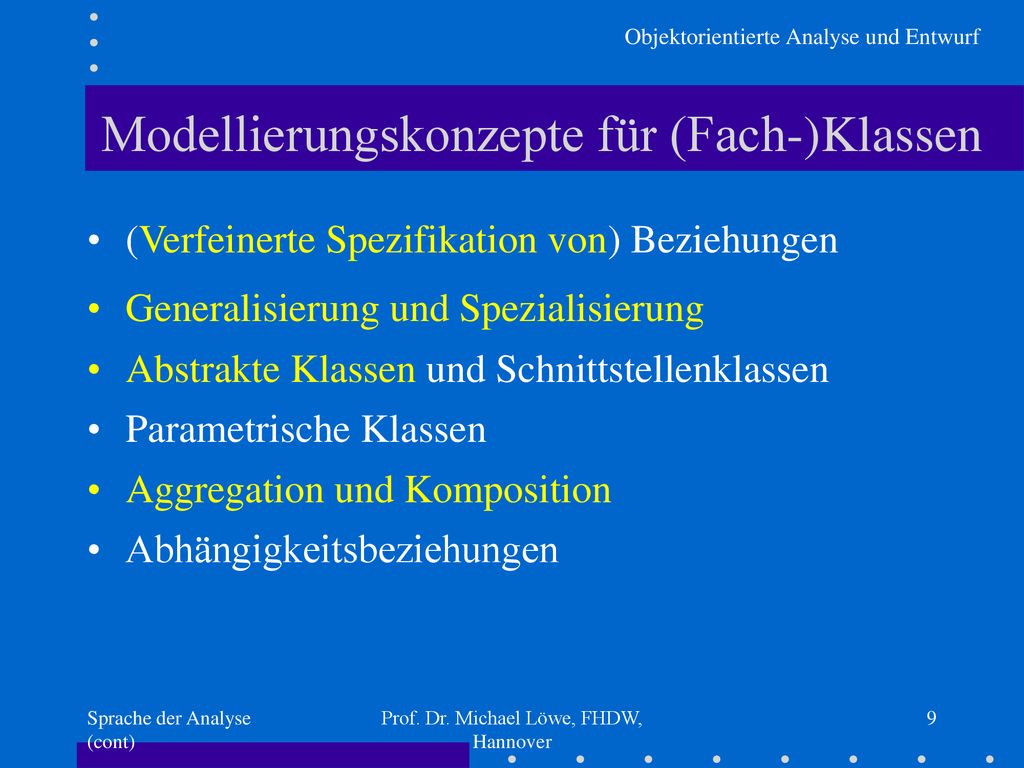

9 Modellierungskonzepte für (Fach-)Klassen
(Verfeinerte Spezifikation von) Beziehungen Generalisierung und Spezialisierung Abstrakte Klassen und Schnittstellenklassen Parametrische Klassen Aggregation und Komposition Abhängigkeitsbeziehungen Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

10 Beziehung oder Assoziation
Definition: Eine Assoziation beschreibt als Relation zwischen zwei Klassen die gemeinsame Semantik und Struktur einer Menge von Objektverbindungen. Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

11 Prof. Dr. Michael Löwe, FHDW, Hannover

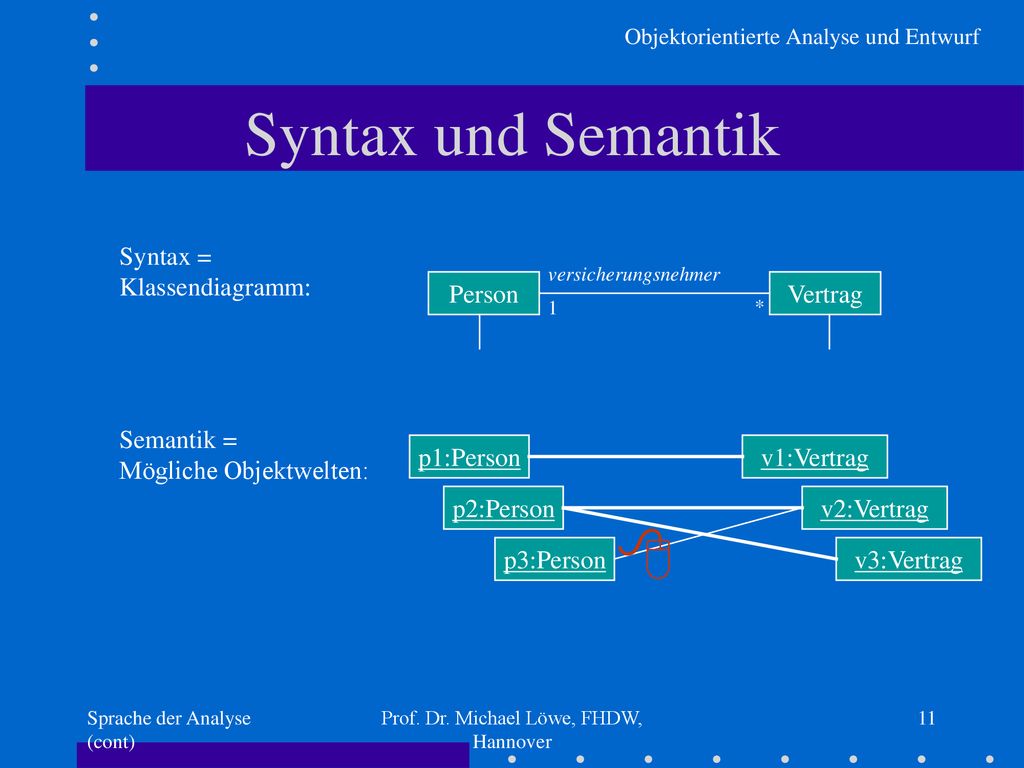

Syntax und Semantik Syntax = Klassendiagramm: Person Vertrag 1 * versicherungsnehmer Semantik = Mögliche Objektwelten: p1:Person p2:Person p3:Person v1:Vertrag v2:Vertrag v3:Vertrag  Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

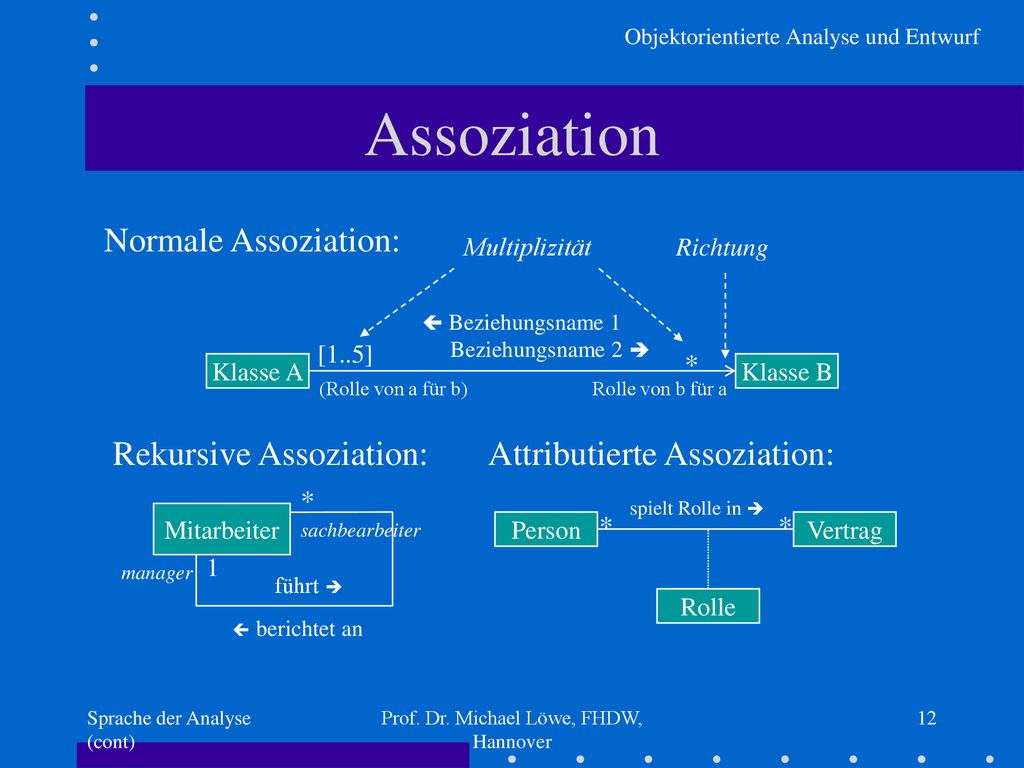

12 Prof. Dr. Michael Löwe, FHDW, Hannover
Assoziation Klasse A Klasse B Rolle von b für a (Rolle von a für b)  Beziehungsname 1 Beziehungsname 2  [1..5] * Multiplizität Normale Assoziation: Richtung Rekursive Assoziation: Mitarbeiter 1 * führt   berichtet an manager sachbearbeiter Attributierte Assoziation: Person Vertrag spielt Rolle in  * Rolle Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

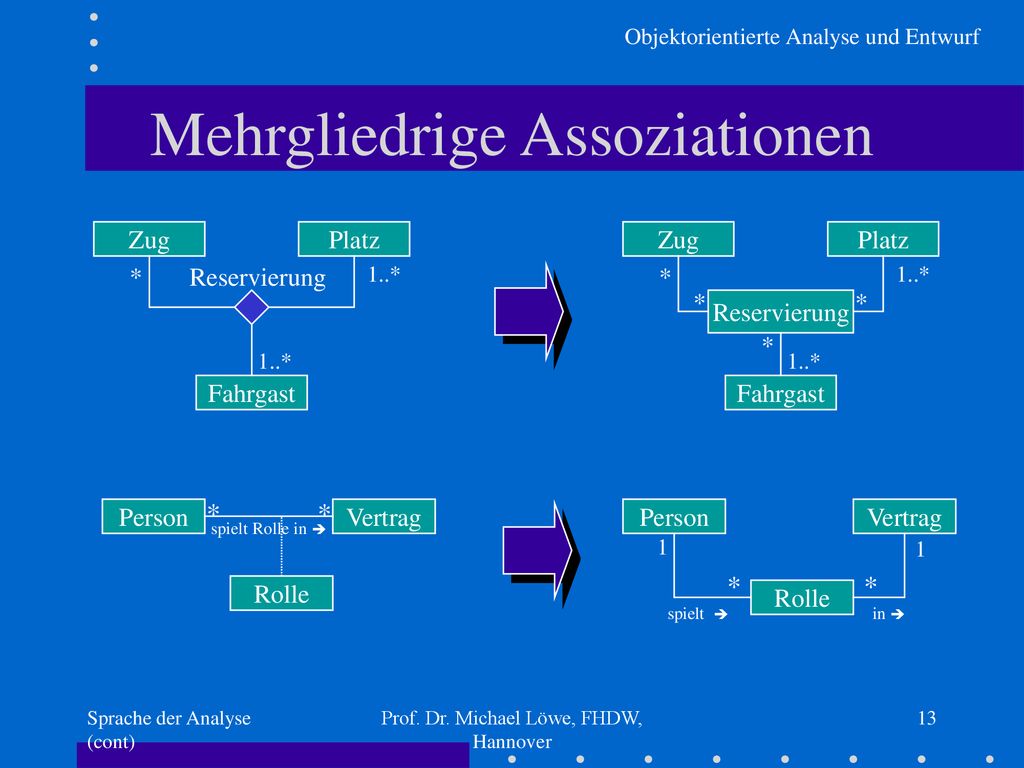

13 Mehrgliedrige Assoziationen
Zug Platz Fahrgast Reservierung * 1..* Zug Platz Fahrgast * 1..* Reservierung Person Vertrag spielt Rolle in  * Rolle Person Vertrag * Rolle 1 spielt  in  Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

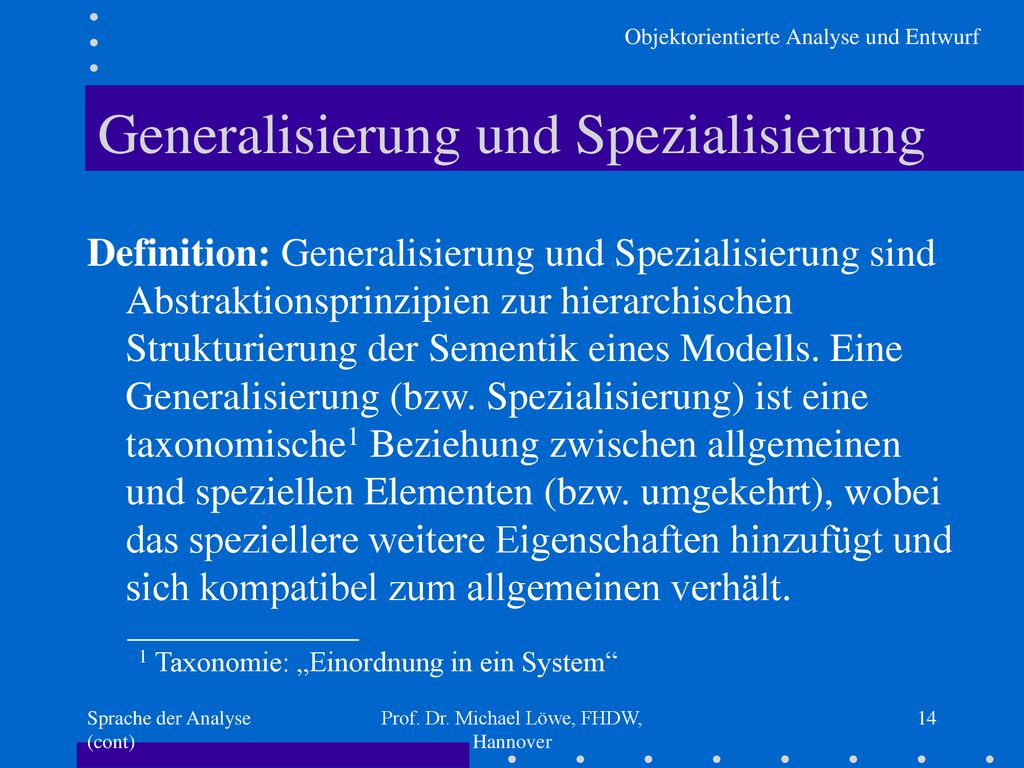

14 Generalisierung und Spezialisierung
Definition: Generalisierung und Spezialisierung sind Abstraktionsprinzipien zur hierarchischen Strukturierung der Sementik eines Modells. Eine Generalisierung (bzw. Spezialisierung) ist eine taxonomische1 Beziehung zwischen allgemeinen und speziellen Elementen (bzw. umgekehrt), wobei das speziellere weitere Eigenschaften hinzufügt und sich kompatibel zum allgemeinen verhält. 1 Taxonomie: „Einordnung in ein System“ Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

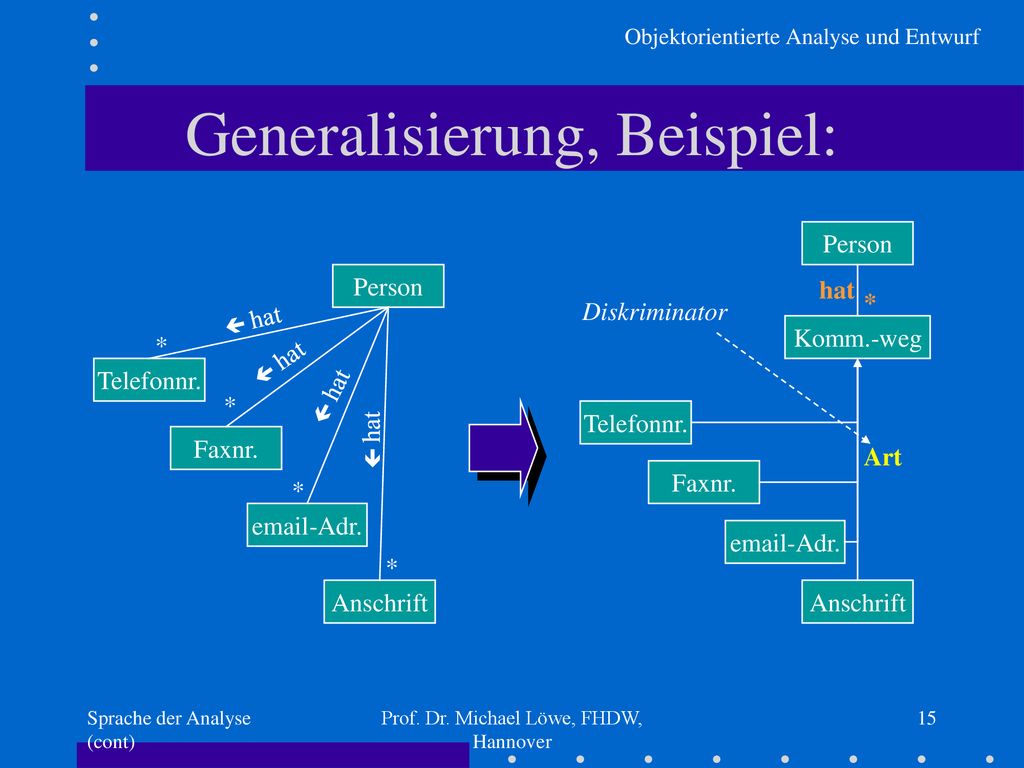

15 Generalisierung, Beispiel:
Person Telefonnr. Faxnr. -Adr. Anschrift Komm.-weg * hat Person Telefonnr. Faxnr. -Adr. Anschrift *  hat Diskriminator Art Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

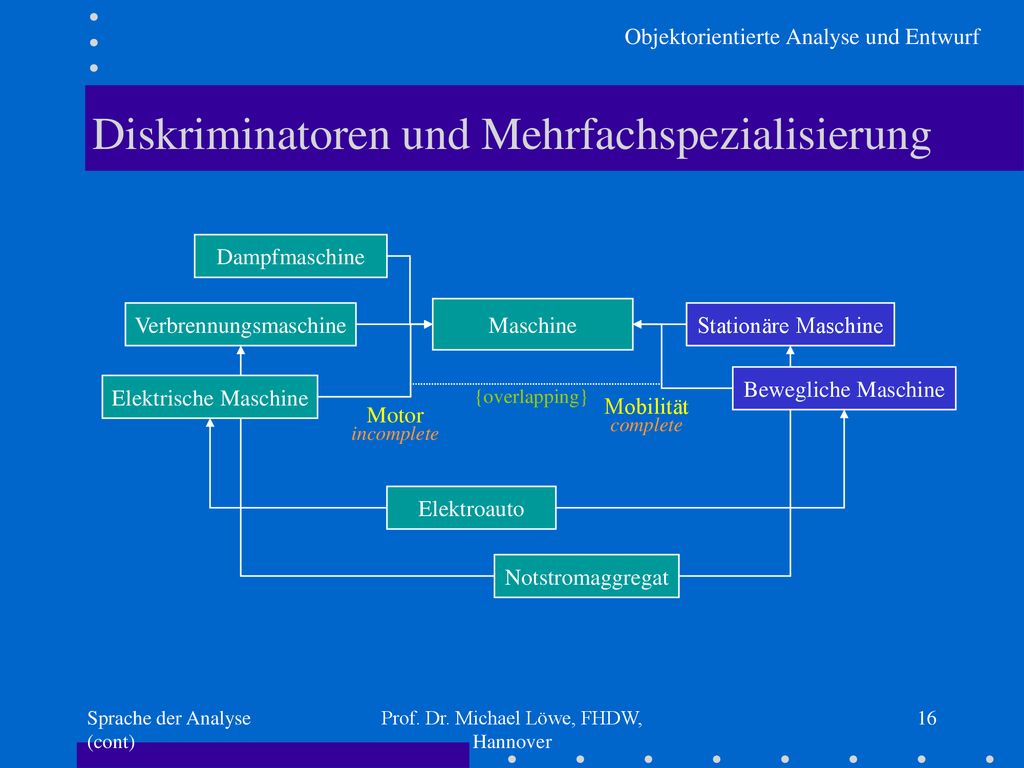

16 Diskriminatoren und Mehrfachspezialisierung
Maschine Dampfmaschine Verbrennungsmaschine Elektrische Maschine Motor incomplete Stationäre Maschine Bewegliche Maschine Mobilität complete Elektroauto Notstromaggregat {overlapping} Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

17 Prof. Dr. Michael Löwe, FHDW, Hannover

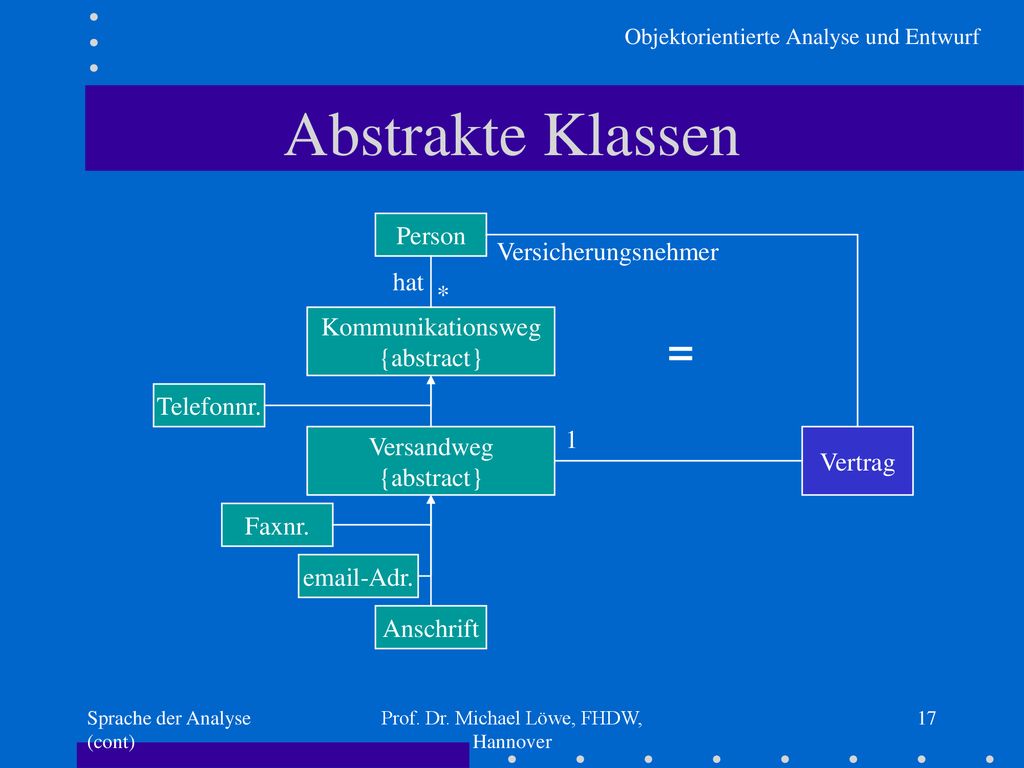

Abstrakte Klassen Person Versicherungsnehmer hat * Kommunikationsweg {abstract} = Telefonnr. 1 Versandweg {abstract} Vertrag Faxnr. -Adr. Anschrift Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

18 Generalisierung und Spezialisierung
Definition: Generalisierung und Spezialisierung sind Abstraktionsprinzipien zur hierarchischen Strukturierung der Sementik eines Modells. Eine Generalisierung (bzw. Spezialisierung) ist eine taxonomische1 Beziehung zwischen allgemeinen und speziellen Elementen (bzw. umgekehrt), wobei das speziellere weitere Eigenschaften hinzufügt und sich kompatibel zum allgemeinen verhält. 1 Taxonomie: „Einordnung in ein System“ Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

19 Aggregation und Komposition
Definition: Eine Aggregation ist eine Assoziation, deren beteiligte Klassen eine Ganze-Teile-Hierarchie darstellen. Eine Komposition ist eine strenge Form der Aggregation, bei der die Teile vom ganzen existenzabhängig sind. Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

20 Aggregation, Beispiel:
1 1..* 1 1..* Unternehmen Abteilung Mitarbeiter besteht aus  besteht aus  u1 a1 a2 a3 m1 m2 m3 Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

21 2 Beispiele für Kompositionen
Übung 2 Beispiele für Kompositionen

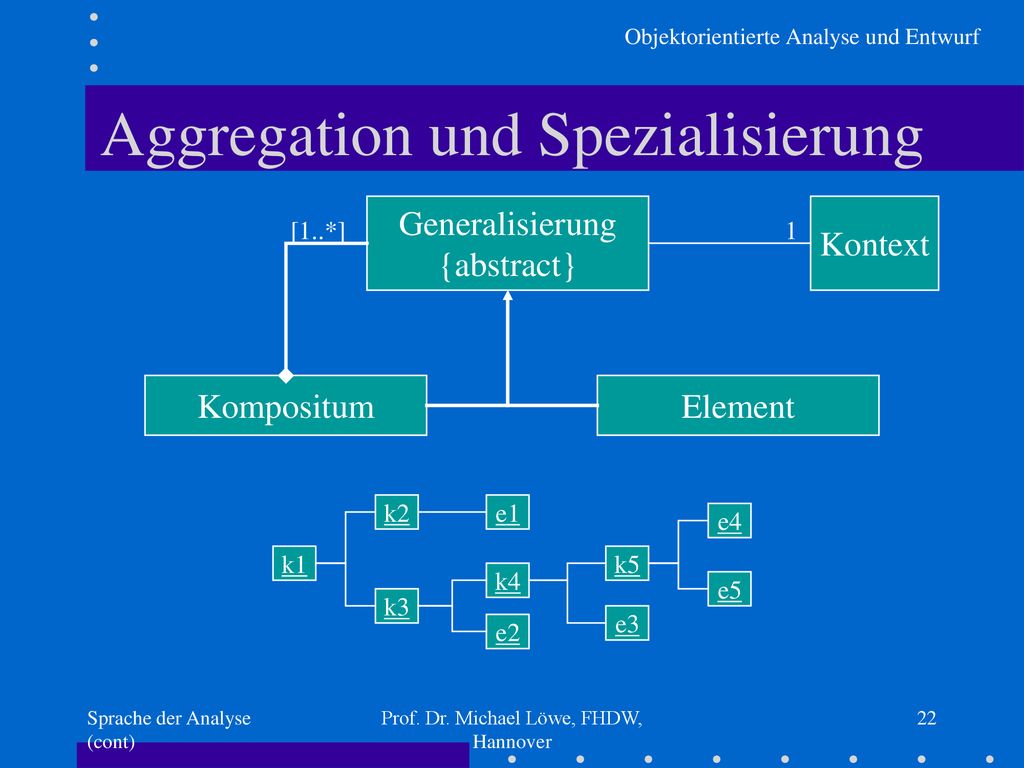

22 Aggregation und Spezialisierung
Generalisierung {abstract} Kompositum Element Kontext [1..*] 1 k1 k3 k2 e1 k4 e2 k5 e3 e5 e4 Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

23 Prof. Dr. Michael Löwe, FHDW, Hannover

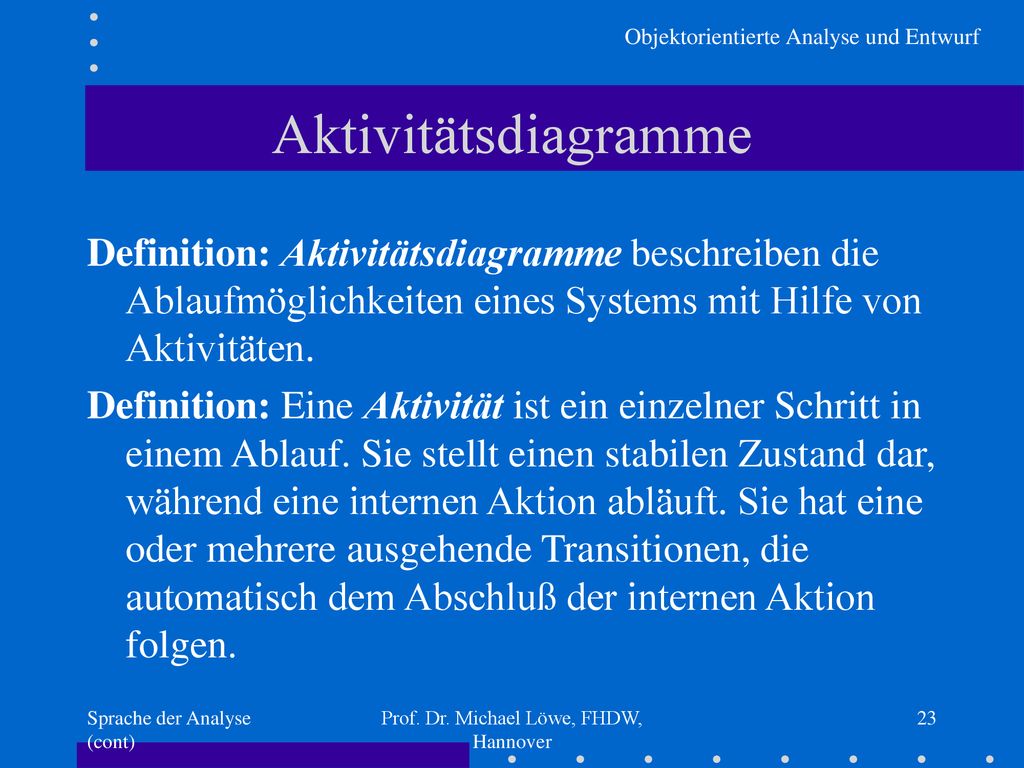

Aktivitätsdiagramme Definition: Aktivitätsdiagramme beschreiben die Ablaufmöglichkeiten eines Systems mit Hilfe von Aktivitäten. Definition: Eine Aktivität ist ein einzelner Schritt in einem Ablauf. Sie stellt einen stabilen Zustand dar, während eine internen Aktion abläuft. Sie hat eine oder mehrere ausgehende Transitionen, die automatisch dem Abschluß der internen Aktion folgen. Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

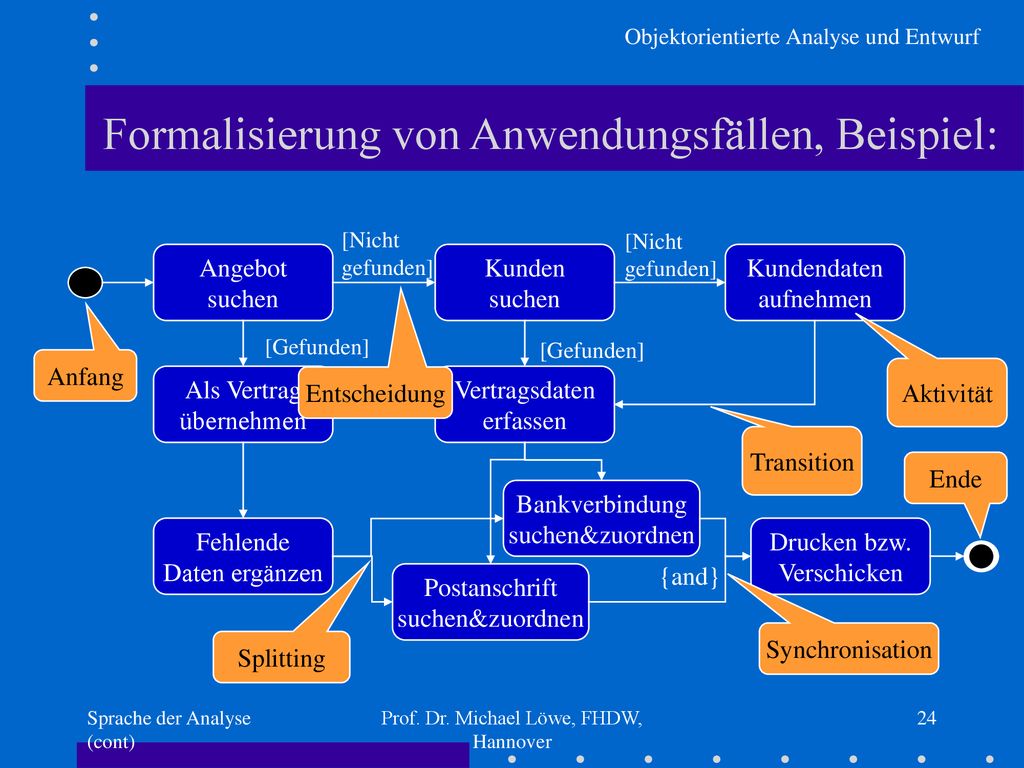

24 Formalisierung von Anwendungsfällen, Beispiel:
[Nicht gefunden] [Nicht gefunden] Angebot suchen Als Vertrag übernehmen Fehlende Daten ergänzen [Gefunden] Kunden Vertragsdaten erfassen Kundendaten aufnehmen Bankverbindung suchen&zuordnen Postanschrift Drucken bzw. Verschicken {and} Anfang Aktivität Entscheidung Transition Ende Synchronisation Splitting Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

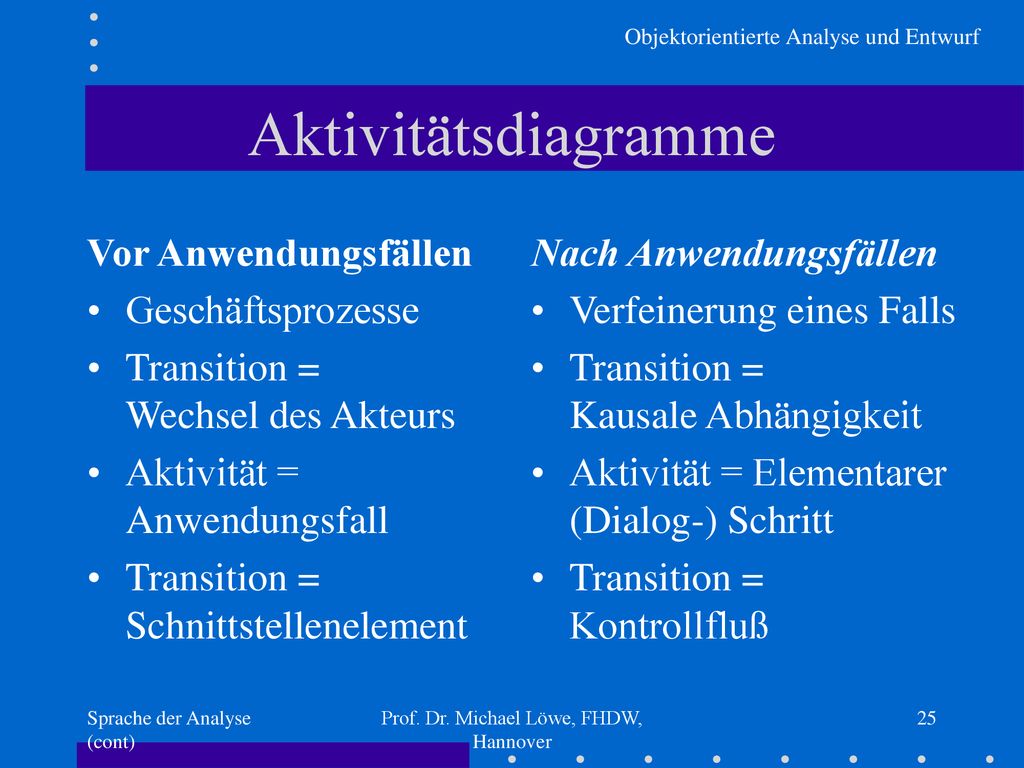

25 Prof. Dr. Michael Löwe, FHDW, Hannover
Aktivitätsdiagramme Vor Anwendungsfällen Geschäftsprozesse Transition = Wechsel des Akteurs Aktivität = Anwendungsfall Transition = Schnittstellenelement Nach Anwendungsfällen Verfeinerung eines Falls Transition = Kausale Abhängigkeit Aktivität = Elementarer (Dialog-) Schritt Transition = Kontrollfluß Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

26 Pragmatik beim Aktivitätsmodell
Sicht von außen, Sicht von den Akteuren Beschreibung des Soll- nicht des Ist-Ablaufs Nicht zu kleine Aktivitäten So viel Parallelität wie eben möglich Nur so viel Sequentialisierung, wie nötig ca Aktivitäten pro Anwendungsfall sonst Anwendungsfall dekomponieren Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover

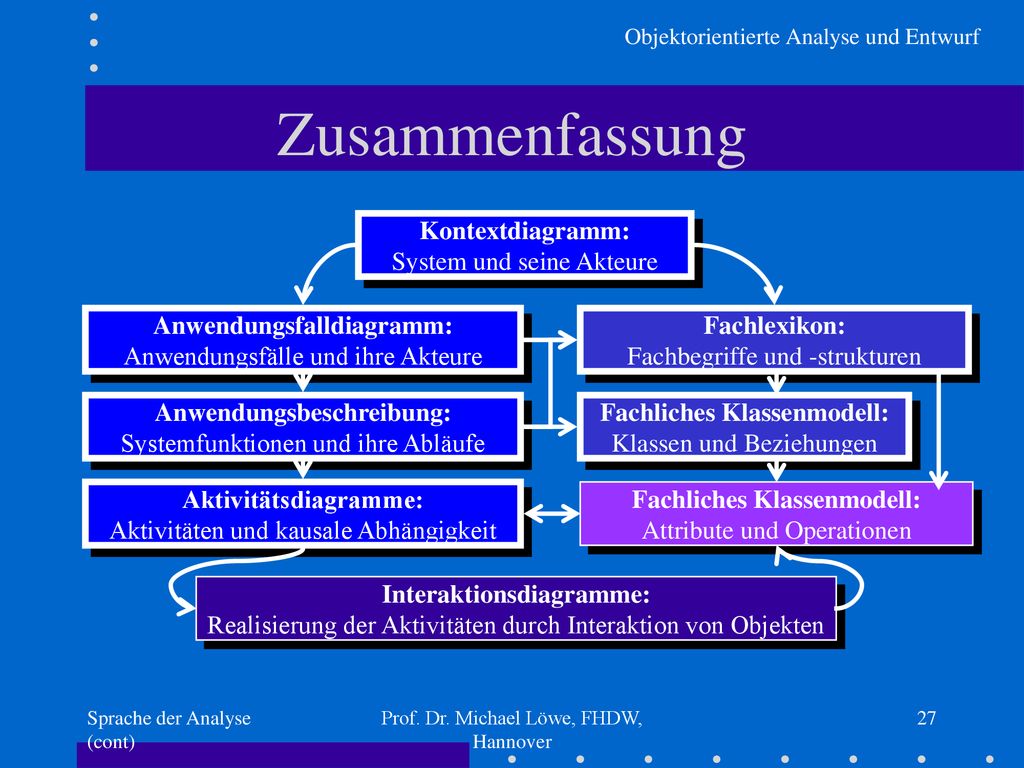

27 Zusammenfassung Kontextdiagramm: System und seine Akteure
Anwendungsfalldiagramm: Anwendungsfälle und ihre Akteure Fachlexikon: Fachbegriffe und -strukturen Anwendungsbeschreibung: Systemfunktionen und ihre Abläufe Fachliches Klassenmodell: Klassen und Beziehungen Aktivitätsdiagramme: Aktivitäten und kausale Abhängigkeit Fachliches Klassenmodell: Attribute und Operationen Interaktionsdiagramme: Realisierung der Aktivitäten durch Interaktion von Objekten Sprache der Analyse (cont) Prof. Dr. Michael Löwe, FHDW, Hannover
